YD/T 3246-2017
基本信息
标准号： YD/T 3246-2017
中文名称：手机支付 基于 13.56MHz 近场通信技术的非接触式销售点终端测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1774580
相关标签： 手机 支付 基于 通信 技术 接触式 销售点 终端 测试方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 3246-2017.Mobile Payment Test methods for Contactless Point of sale (POS) Terminal based on 13.56MHz Near Field Communication technology.
1范围
YD/T 3246规定了基于13.56MHz近场通信技术的非接触式销售点终端测试方法，包括非接触式销售点终端的非接触式读卡器、硬件、软件、安全以及终端应用功能的测试方法。
YD/T 3246适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
YD/T 3145 手机支付基于13.56MHz的非接触式射频接口测试方法
GB/T 9254-2008信息技术设备的无线电骚扰限值和测量方法
GB/T 6833.2-1987电子测量仪器电磁兼容性试验规范磁场敏感度试验
GB/T 6833.3-1987电子测量仪器电磁兼容性试验规范静电放电敏感度试验
GB/T 6833.4-1987电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
GB/T 6833.5-1987电子测量仪器电磁兼容性试验规范辐射敏感度试验
GB/T 6833.6-1987电子测量仪器电磁兼容性试验规范传导敏感度试验
YD/T 1539-2006移动通信手持机可靠性技术要求和测试方法
3术语、定义和缩略语
3.1 术语和定义
下列术语和定义适用于本文件:
3.1.1
集成电路(IC) Integrated Circuit (IC)
1范围
YD/T 3246规定了基于13.56MHz近场通信技术的非接触式销售点终端测试方法，包括非接触式销售点终端的非接触式读卡器、硬件、软件、安全以及终端应用功能的测试方法。
YD/T 3246适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
YD/T 3145 手机支付基于13.56MHz的非接触式射频接口测试方法
GB/T 9254-2008信息技术设备的无线电骚扰限值和测量方法
GB/T 6833.2-1987电子测量仪器电磁兼容性试验规范磁场敏感度试验
GB/T 6833.3-1987电子测量仪器电磁兼容性试验规范静电放电敏感度试验
GB/T 6833.4-1987电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
GB/T 6833.5-1987电子测量仪器电磁兼容性试验规范辐射敏感度试验
GB/T 6833.6-1987电子测量仪器电磁兼容性试验规范传导敏感度试验
YD/T 1539-2006移动通信手持机可靠性技术要求和测试方法
3术语、定义和缩略语
3.1 术语和定义
下列术语和定义适用于本文件:
3.1.1
集成电路(IC) Integrated Circuit (IC)

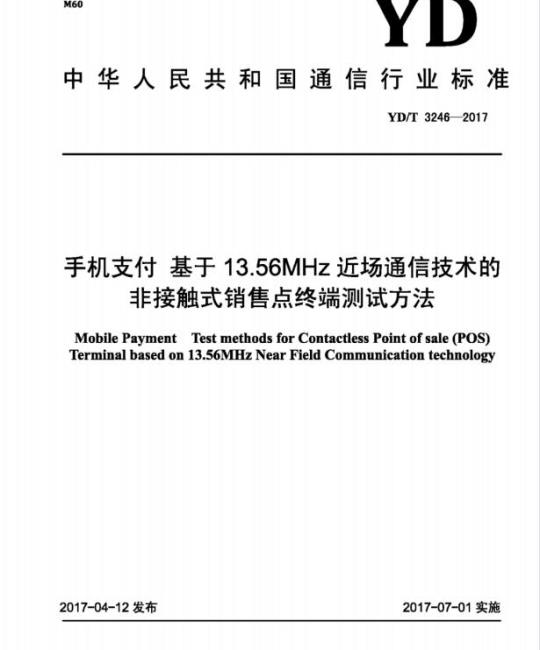

标准图片预览
标准内容
ICS33.060
中华人民共和国通信行业标准
YD/T32462017
手机支付基于13.56MHz近场通信技术的非接触式销售点终端测试方法
Mobile PaymentTest methods for Contactless Point of sale (POS)Terminal based on 13.56MHz Near Field Communication technology2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
1范围。
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语.
非接触式读卡器
工作模式测试，
4.2读卡器尺寸
射频指标测试，
协议测试
性能测试.
屏幕显示
密码键盘
非接触式读卡器
交易存储量
打印机，
电池测试
电磁兼容性，
环境适应性
震动适应性测试，
自由跌落测试.
管理功能，
7.1操作员管理.
多应用管理.
7.3POS应用管理
8交易处理.
8.1联机交易
8.2脱机交易
9菜单要求
YD/T3246—2017
YD/T3246—2017
10非凭证要素
交易凭证要素
10.2结算总计凭证要素
10.3结算明细凭证要素
附录A（规范性附录）读卡器提供场强要求....附录B（规范性附录）震动适应性试验要求..I
本标准按照GB/T1.1一2009给出的规则编写。YD/T3246—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准是移动支付系列标准之一。该系列标准的名称预计如下：手机支付术语和定义
手机支付总体技术要求
一手机支付基于13.56MHz近场通信技术的移动终端技术要求手机支付基于13.56MHz近场通信技术的智能卡和内置安全模块技术要求一手机支付基于2.45GHz射频技术的智能卡技术要求手机支付基于13.56MHz近场通信技术的非接触式销售点终端技术要求手机支付基于2.45GHz射频技术的非接触式销售点终端技术要求手机支付基于13.56MHz和2.45GHz双频的非接触式销售点终端技术要求手机支付基于13.56MHz近场通信技术的非接触式射频接口技术要求手机支付基于2.45GHz射频技术的非接触式射频接口技术要求手机支付智能卡和内置模块安全技术要求手机支付移动终端安全技术要求手机支付多应用管理技术要求
手机支付基于13.56MHz近场通信技术的移动终端测试方法手机支付基于13.56MHz近场通信技术的智能卡和内置安全模块测试方法手机支付基于2.45GHz射频技术的智能卡测试方法手机支付基于13.56MHz近场通信技术的非接触式销售点终端测试方法手机支付基于2.45GHz射频技术的非接触式销售点终端测试方法手机支付基于13.56MHz和2.45GHz的双频非接销售点终端测试方法手机支付基于13.56MHz的非接触式射频接口测试方法手机支付基于2.45GHz的非接触式射频接口测试方法手机支付智能卡和内置模块安全测试方法手机支付移动终端安全测试方法手机支付多应用管理测试方法
本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信有限公司。
本标准主要起草人：王鑫、潘娟、孙宇涛、袁琦、朱本浩、纪成军、戴任飞、王勇、黄更生、张强。
1范围
手机支付基于13.56MHZ近场通信技术的非接触式销售点终端测试方法
YD/T3246—2017
本标准规定了基于13.56MHz近场通信技术的非接触式销售点终端测试方法，包括非接触式销售点终端的非接触式读卡器、硬件、软件、安全以及终端应用功能的测试方法。本标准适用于基于13.56MHz近场通信技术的非接触式销售点终端设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3145
GB/T9254—2008
GB/T6833.2—1987
GB/T6833.3—1987
GB/T6833.4—1987
GB/T6833.5—1987
GB/T6833.6—1987
YD/T1539—2006
3术语、定义和缩略语
3.1术语和定义
手机支付基于13.56MHz的非接触式射频接口测试方法信息技术设备的无线电骚扰限值和测量方法电子测量仪器电磁兼容性试验规范磁场敏感度试验电子测量仪器电磁兼容性试验规范静电放电敏感度试验电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验电子测量仪器电磁兼容性试验规范辐射敏感度试验电子测量仪器电磁兼容性试验规范传导敏感度试验移动通信手持机可靠性技术要求和测试方法下列术语和定义适用于本文件：3.1.1
集成电路（IC）IntegratedCircuit（IC）具有处理和/或存储功能的电子器件。3.1.2
非接触式金融IC卡ContactlessFinancia川lntegratedCircuitCardYD/T3246—2017
支持基于13.56MHz近场通信技术的用于支付用途的IC卡。3.1.3bzxZ.net
移动支付终端MobilePaymentTerminal支持基于13.56MHz近场通信技术的用于支付用途的移动终端。3.2
缩略语
下列缩略语适用于本文件：
非接触式读卡器
4.1工作模式测试
测试编号：4.1
测试项目：工作模式测试
测试目的：
近场通信
销售点
均方根
无线局域网
NearField Communication
point of sale
rootmean square
Wireless Local Area Networks验证非接触式POS终端应TypeA和TypeB两种读卡器模式，并且能够在不同的读卡器模式间进行自动切换测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）用非接触式POS终端同TypeA类型的移动支付终端或非接触式金融IC卡进行支付交易。3）查看非接触式POS终端显示的交易信息是否正确。4）用非接触式POS终端同TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。5）查看非接触式POS终端显示的交易信息是否正确。6）重复步骤2）至步骤5）10遍
预期结果：
非接触式POS终端能够正确识别TypeA类型的移动支付终端或非接触式金融IC卡。非接触式POS终端能够正确识别TypeA类型的移动支付终端或非接触式金融IC卡。非接触式POS终端能够在TypeA和TypeB两种读卡器模式间进行自动切换4.2
读卡器尺寸
测试编号：4.2
测试项目：读卡器尺寸
测试目的：
验证读卡器类型1天线线圈外圈尺寸长×宽为80×60mm。验证读卡器类型2天线线圈外圈尺寸长×宽为55×40mm测试步骤：
查看非接触式POS终端的天线线圈尺寸预期结果：
读卡器类型1天线线圈外圈尺寸长×宽为80×60mm。读卡器类型2天线线圈外圈尺寸长×宽为55×40mm4.3
射频指标测试
发射机性能要求测试
非接触式POS终端非接触射频性能测试见YD/T3145。4.3.2读卡器场强测试
测试编号：4.3.2
测试项目：读卡器场强测试
测试目的：
YD/T3246—2017
验证读卡器类型1提供的场强H（单位为：A/mrms）在整个读卡交易感应区域空间内均达到指定的场强值，见表A.1。验证读卡器类型2提供的场强H（单位为：A/mrms）在整个读卡交易感应区域空间内均达到指定的场强值，见表A.2测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）测量附录A中各点的场强
预期结果：
读卡器类型1提供的场强H（单位为：A/mrms）在整个读卡交易感应区域空间内均达到指定的场强值。读卡器类型2提供的场强H（单位为：A/mrms）在整个读卡交易感应区域空间内均达到指定的场强值4.4
协议测试
非接触式POS终端协议测试参考YD/T3145。性能测试
连续刷卡间隔测试
测试编号：4.5.1
测试项目：连续刷卡间隔测试
测试目的：验证当两次连续刷卡时间间隔≥1s时，POS终端应能够正确处理移动支付终端的刷卡请求测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）用非接触式POs终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。3）查看非接触式POS终端显示的交易信息是否正确。4）间隔1s重复上述步骤10次
预期结果：
非接触式POS终端能在两次连续刷卡时间间隔≥1s时正确处理移动支付终端的刷卡请求4.5.2读卡距离测试
测试编号：4.5.2
测试项目：读卡距离测试
测试目的：
验证当非接触式POS终端类型1读卡器与移动支付终端或非接触式金融IC卡之间的距离≤4cm时（使用类型2读卡器时，≤3cm），POS终端应保证能够正确读卡且成功率大于99%。3
YD/T32462017
验证当非接触式POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离≥10cm时，非接触式POS终端应保证不能够读卡
测试步骤：
1）非接触式POS终端开机，进入正常工作状态2）用读卡器类型1非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易，距离≤4cm（使用类型2读卡器时，读卡距离≤3cm）。3）查看非接触式POS终端显示的交易信息是否正确。4）重复步骤2到步骤3100次。
5）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易，距离等于10cm。
6）查看非接触式POS终端显示的交易信息是否正确。7）重复步骤5到步骤6100次
预期结果：
读卡器类型1POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离≤4cm时（使用类型2读卡器时，≤3cm），POS终端应保证能够正确读卡且成功率大于99%。POS终端读卡器与移动支付终端或非接触式金融IC卡之间的距离≥10cm时，POS终端应保证不能够读卡4.5.3传输速率测试
测试编号：4.5.3
测试项目：传输速率测试
测试目的：
验证POS终端读卡器应支持106kbit/s和212kbit/s的传输速率验证POs终端读卡器应支持424kbit/s的传输速率（可选）测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）设置非接触式POS终端的传输速率为106kbit/s。3）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易4）查看非接触式POS终端显示的交易信息是否正确。5）设置非接触式POS终端的传输速率为212kbit/s。6）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。7）查看非接触式POS终端显示的交易信息是否正确。8）设置非接触式POS终端的传输速率为424kbit/s。9）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。10）查看非接触式POS终端显示的交易信息是否正确预期结果：
步骤4之后应显示交易信息正确。步骤7之后应显示交易信息正确。步骤10之后应显示交易信息正确（可选）4
5.1屏幕显示
测试编号：5.1
测试项目：屏幕显示
测试目的：
非接触式POS终端应可显示ASCII可视字符。汉字显示应符合国家标准GB/T2312汉字测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）查看非接触式POS终端屏幕显示预期结果：
非接触式POS终端应可显示ASCII可视字符及国家标准GB/T2312汉字5.2键盘
测试编号：5.2
测试项目：键盘
测试目的：
YD/T3246—2017
验证非接触式POS终端应有10个数字键，若干功能键。如果采用了带颜色的命令键，命令键颜色应为：确认一绿色，取消一红色，清除一黄色
测试步骤：
1）查看非接触式POS终端的键盘预期结果：
非接触式POS终端应有10个数字键，若干功能键。如果采用了带颜色的命令键，命令键颜色应为：确认一绿色，取消红色，清除一黄色
5.3密码键盘
测试编号：5.3
测试项目：密码键盘
测试目的：
验证密码键盘至少应具有10个数字键，若干功能键，功能键应至少包括清除和确认两种功能；独立密码键盘至少要具有一行数字、字母显示屏。
交易金额需显示在密码键盘的显示屏上。且持卡人键入密码时，密码键盘的显示屏上不能显示明文，只能显示星号测试步骤：
1）查看非接触式POS终端的密码键盘。2）非接触式POS终端开机，进入正常工作状态。3）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。4）在密码键盘上输入密码。
5）查看非接触式POS终端屏幕显示预期结果：
密码键盘至少应具有10个数字键，若干功能键，功能键应至少包括清除和确认两种功能：若为独立密码键盘，则至少要具有一行数字、字母显示屏。步骤4中交易金额需显示在密码键盘的显示屏上。输入密码时，显示屏上应显示星号5
YD/T3246—2017
5.4非接触式读卡器
测试编号：5.4
测试项目：非接触式读卡器
测试目的：
验证POS终端应以图1所示的图标明确标识非接触式读卡器的可刷卡区域图1
测试步骤：
1）查看非接触式POS终端的可刷卡区域预期结果：
非接触刷卡区域标识
非接触式POS终端的可刷卡区域用图1中图案标识5.5交易存储量
测试编号：5.5
测试项目：交易存储量
测试目的：
验证在保证完成交易功能的前提下，非接触式POS终端具有在单一批次内能够保存300笔交易以上的存储量测试步骤：
1）非接触式POS终端开机，进入正常工作状态。2）通过交易使非接触式POS终端具有299笔交易数据3）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。4）查看交易数量
预期结果：
步骤4之后非接触式POS终端应能显示出存储300笔交易数据5.6打印机
测试编号：5.6
测试项目：打印机
测试目的：
验证非接触式POS终端打印机可选用点阵针打式或高速热敏纸打印机，针打式打印机的打印纸宽度为76mm，高速热敏打印纸宽度为58mm。能够打印可显示的ASCII字符或汉字测试步骤：
1）查看非接触式POS终端的打印机。6
2）非接触式POS终端开机，进入正常工作状态YD/T3246—2017
3）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。4）打印交易数据
预期结果：
非接触式POS终端打印机可选用点阵针打式或高速热敏纸打印机，针打式打印机的打印纸宽度为76mm，高速热敏打印纸宽度为58mm。能够打印可显示的ASCII字符或汉字电池测试
测试编号：5.7
测试项目：电池测试
测试目的：
验证POS终端至少应能够在电池供电条件下连续工作3小时，待机8小时测试步骤：
1）将非接触式POS终端电池电量充满。2）非接触式POS终端开机，保持非接触式POS终端处于正常工作状态。3）3小时候查看非接触式POS终端的电池电量。4）将非接触式POS终端电池电量充满。5）非接触式POS终端开机，保持非接触式POS终端处于待机状态。6）8小时后查看非接触式POS终端的电池电量预期结果：
步骤3）中电池仍有剩余电量。
步骤6）中电池仍有剩余电量
电磁兼容性
电磁骚扰电平测试参考GB/T9254—2008中A级设备测试方法。电磁敏感度参考GB/T6833.2~6833.6。环境适应性
环境适应性测试参考标准YD/T1539—2006第4.1.1、4.1.2、4.1.7小节。5.10
震动适应性测试
测试编号：5.10
测试项目：震动适应性测试
测试目的：
验证非接触式POS终端经受附录B所规定的频率/幅度的随机振动试验后应能正常工作。读卡器发射的频率在13.56MHz土7kHz范围内，提供的场强在附录A规定的范围内测试步骤：
1）将非接触式POS终端经受附录B所规定的频率/幅度的随机振动试验。2）非接触式POS终端开机，进入正常工作状态。3）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。4）查看非接触式POS终端显示的交易信息是否正确。5）测量非接触式POS终端读卡器的发射频率。6）测量附录A中各点的场强
预期结果：
YD/T3246—2017
步骤4）中非接触式POS终端应能显示正确的交易信息步骤5）中测量的非接触式POS终端读卡器的发射频率应在13.56MHz士7kHz范围内。步骤6）中测量的非接触式POS终端提供的场强应在附录A规定的范围内5.11
自由跌落测试
测试编号：5.11
测试项目：自由跌落测试
测试目的：
验证非接触式POS终端在关机状态下从高度为（1.0土0.01）米处跌落在混凝土表面后，除允许表面有擦伤、小凹坑外，外观应正常（无严重开裂、变形、屏幕显示正常、按键正常），基本功能应正常。测试步骤：
1）将非接触式POS终端从高度为（1.0土0.01）米处跌落到混凝土表面。2）查看非接触式POS终端外观，3）非接触式POS终端开机，进入正常工作状态。4）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。5）查看非接触式POS终端显示的交易信息是否正确预期结果：
步骤2）中非接触式POS终端外观应正常（无严重开裂，变形、屏幕显示正常、按键正常）。步骤5）中非接触式POS终端应能显示正确的交易信息6安全
测试编号：6
测试项目：安全
测试目的：
验证POS终端的每一个操作员都应有独立的密码和编号。操作员编号至少为两位数字或字母，密码至少为四位数字。POS终端应具备操作员密码校验功能，校验失败时禁止交易测试步骤：
1）非接触式POS终端开机。
2）选择一般操作员，输入不存在的操作员编号。3）查看非接触式POS终端屏幕显示。4）选择一般操作员，输入存在的操作员编号，输入错误的密码。5）查看非接触式POS终端屏幕显示。6）选择一般操作员，输入存在的操作员编号，输入正确的密码。7）查看非接触式POS终端屏幕显示。8）用非接触式POS终端同TypeA类型或TypeB类型的移动支付终端或非接触式金融IC卡进行支付交易。9）查看非接触式POS终端屏幕显示预期结果：
步骤3）中，非接触式POS终端应提示操作员编号不存在。步骤4）中输入错误密码后，显示校验失败，禁止交易。步骤6）中操作原编号至少为两位数字或字母，密码至少为4位。步骤7）中输入正确密码后，显示校验成功，可以进行交易8
