YD/T 3248.2-2017.Installation performance test methods for telecommunication optical fbre cables Part 2: Microduct internal pressure-withstand.
1范围
YD/T 3248.2规定了通信光缆微管耐内压试验的目的、试样、试验装置、程序、要求、待规定细节和结果报告等。
YD/T 3248.2适用于通信光缆气吹敷设中使用的微管，其它气吹敷设的光缆管道也可参考使用。
2目的
本试验目的是验证微管承受内部气压的能力。
3试样
试样是从一个制造长度的端部截取的大约lm长的微管。试样两端的接头应小心切割，确保没有挤压变形，以防止空气从接头周围泄露。
4试验装置
试验装置包括:
a)一台空气压缩机或高压气瓶，用作充气气源，具体类型可由用户和供应商商定;
b)气压表;
c)个人防护装置，包括护目镜或面罩和手套等，用于防止试验失败时微管破裂产生的碎片飞溅所导致的危险。
5试验步骤
试验步骤如下:
a)穿戴个人防护用品进入试验区。
b)将试样一端插入密封加压装置，另-端安装全端面密封堵头(通常为金属件)，如图1所示。
c)启动增压装置，使气压慢慢增加到规定值的50%，在试样表面涂刷肥皂水检查，如无泄露及异常现象，继续升压至规定值，除非在详细规范中另行规定，试样在此压力下应稳压保持15min。
d)稳压期间应观察试样是否漏气，可以把试样放在一个水箱内观察泄露的气泡或在试样表面涂刷肥皂水检查。除非在详细规范中另行规定，15 min后断开气源，对试样减压排气后，取下试样。如果试验中接头处出现漏气现象，应重新取样试验。
e)除非详细规范另行规定，应取10个试样进行试验。
1范围
YD/T 3248.2规定了通信光缆微管耐内压试验的目的、试样、试验装置、程序、要求、待规定细节和结果报告等。
YD/T 3248.2适用于通信光缆气吹敷设中使用的微管，其它气吹敷设的光缆管道也可参考使用。
2目的
本试验目的是验证微管承受内部气压的能力。
3试样
试样是从一个制造长度的端部截取的大约lm长的微管。试样两端的接头应小心切割，确保没有挤压变形，以防止空气从接头周围泄露。
4试验装置
试验装置包括:
a)一台空气压缩机或高压气瓶，用作充气气源，具体类型可由用户和供应商商定;
b)气压表;
c)个人防护装置，包括护目镜或面罩和手套等，用于防止试验失败时微管破裂产生的碎片飞溅所导致的危险。
5试验步骤
试验步骤如下:
a)穿戴个人防护用品进入试验区。
b)将试样一端插入密封加压装置，另-端安装全端面密封堵头(通常为金属件)，如图1所示。
c)启动增压装置，使气压慢慢增加到规定值的50%，在试样表面涂刷肥皂水检查，如无泄露及异常现象，继续升压至规定值，除非在详细规范中另行规定，试样在此压力下应稳压保持15min。
d)稳压期间应观察试样是否漏气，可以把试样放在一个水箱内观察泄露的气泡或在试样表面涂刷肥皂水检查。除非在详细规范中另行规定，15 min后断开气源，对试样减压排气后，取下试样。如果试验中接头处出现漏气现象，应重新取样试验。
e)除非详细规范另行规定，应取10个试样进行试验。
标准图片预览
标准内容

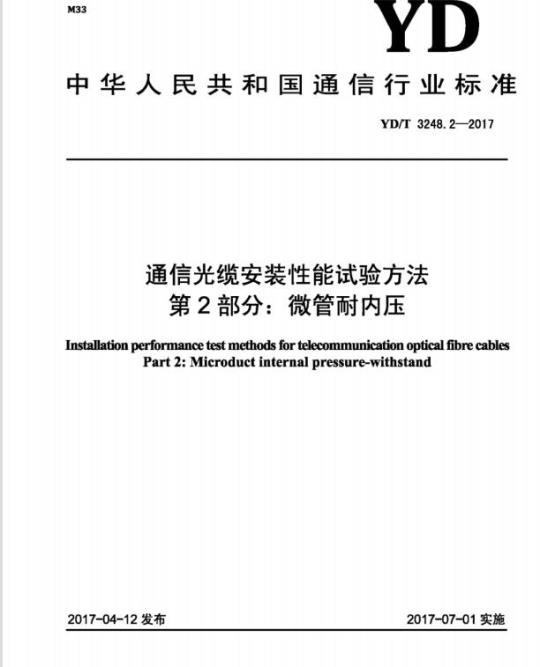

ICS33.180.10
中华人民共和国通信行业标准
YD/T3248.22017
通信光缆安装性能试验方法
第2部分：微管耐内压
Installation performance test methods for telecommunication optical fibre cablesPart 2:Microduct internal pressure-withstand2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
前言，
试验装置..
5试验步骤..
待规定细节
结果报告
YD/T3248.2—2017
YD/T3248.2—2017
YD/T3248《通信光缆安装性能试验方法》分为以下部分：一第1部分：微管净空间验证；
一第2部分：微管耐内压；
一第3部分：微管管路验证；
一第4部分：微管气吹布线试验
本部分为YD/T3248的第2部分。
本部分参考IEC60794-1-22：2012《光缆第1-22部分：总规范一光缆基本试验方法一环境性能试验方法》中方法F13。
本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：四川汇源光通信有限公司、江苏亨通光电股份有限公司、成都泰瑞通信设备检测有限公司、成都大唐线缆有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、江苏永鼎股份有限公司、长飞光纤光缆股份有限公司。本部分主要起草人：赵秋香、罗毅、薛梦驰、宋志佗、彭
媛、王则民、刘骋、陈晓红、李婧。I
1范围
通信光缆安装性能试验方法
第2部分：微管耐内压
YD/T3248.2—2017
本部分规定了通信光缆微管耐内压试验的目的、试样、试验装置、程序、要求、待规定细节和结果报告等。
本部分适用于通信光缆气吹敷设中使用的微管，其它气吹敷设的光缆管道也可参考使用。2目的
本试验目的是验证微管承受内部气压的能力。3试样
试样是从一个制造长度的端部截取的大约1m长的微管。试样两端的接头应小心切割，确保没有挤压变形，以防止空气从接头周围泄露。4试验装置
试验装置包：
a）一台空气压缩机或高压气瓶，用作充气气源，具体类型可由用户和供应商商定：b）气压表；
c）个人防护装置，包括护目镜或面罩和手套等，用于防止试验失败时微管破裂产生的碎片飞溅所导致的危险。
5试验步骤
试验步骤如下：
a）穿戴个人防护用品进入试验区。b）将试样一端插入密封加压装置，另一端安装全端面密封堵头（通常为金属件），如图1所示。c）启动增压装置，使气压慢慢增加到规定值的50%，在试样表面涂刷肥皂水检查，如无泄露及异YD/T3248.2--2017
常现象，继续升压至规定值，除非在详细规范中另行规定，试样在此压力下应稳压保持15min。d）稳压期间应观察试样是否漏气，可以把试样放在一个水箱内观察泄露的气泡或在试样表面涂刷肥皂水检查。除非在详细规范中另行规定，15min后断开气源，对试样减压排气后，取下试样。如果试验中接头处出现漏气现象，应重新取样试验。e）除非详细规范另行规定，应取10个试样进行试验安全阀
气压表
密封连接头
空压机
6要求
储气罐
图1微管耐内压试验示意
端面密封堵头
试验中10个试样都应能承受施加的气压，试验期间管中空气无泄漏，试样表面无目力可见变形或损伤。下载标准就来标准下载网
7待规定细节
详细规范应规定：
a）不同于本部分规定的试样长度：b）试验气压：
c）不同于本部分规定的试验气压持续时间；d）不同于本部分规定的试样数量：e）试验温度。
结果报告
结果报告应记录：
·试验结果：
·试样识别号：
·试样内径和外径：
·试样长度：
·试样数量；
·试验气压；
·试验温度。
YD/T3248.2—2017
