YD/T 3248.4-2017.Installation performance test methods for telecommunication optical fibre cables Part 4: Installation test for microduct cabling.
1范围
YD/T 3248.4规定了微管中气吹敷设通信光缆试验的目的、试验环境要求、试样、试验装置、程序、待规定细节和结果报告等。
YD/T 3248.4适用于通信光缆气吹敷设用的微管和有保护层的集束管，其它气吹敷设的光缆管道也可参考
使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T 15972.40-2008光纤试验 方法规范第40部分:传输特性和光学特性的测量方法和试验程序-衰减
3目的
本试验目的是验证微缆气吹敷设到微管或有保护层的集束管中的可行性。
4试验环境要求
试验条件尽量接近实际的敷设环境。试验应在0°C以上(为了避免冰的阻塞)和+40°C以下(在此温度以上气吹性能快速下降)的环境条件下进行。当微管温度超过+40°C时也可采用适当的方法将其温度降到+40°C下后进行试验。
5试样
管路由微管或有保护层的集束管组成，各单段微管可以用接头连接，其路由应按图1、2、3、4所示的四种路由之一在场地中布放，其两端应留有微缆进出的足够空间。试验过程中微管应固定。路由选择可由用户和供应商协商确定。
1范围
YD/T 3248.4规定了微管中气吹敷设通信光缆试验的目的、试验环境要求、试样、试验装置、程序、待规定细节和结果报告等。
YD/T 3248.4适用于通信光缆气吹敷设用的微管和有保护层的集束管，其它气吹敷设的光缆管道也可参考
使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T 15972.40-2008光纤试验 方法规范第40部分:传输特性和光学特性的测量方法和试验程序-衰减
3目的
本试验目的是验证微缆气吹敷设到微管或有保护层的集束管中的可行性。
4试验环境要求
试验条件尽量接近实际的敷设环境。试验应在0°C以上(为了避免冰的阻塞)和+40°C以下(在此温度以上气吹性能快速下降)的环境条件下进行。当微管温度超过+40°C时也可采用适当的方法将其温度降到+40°C下后进行试验。
5试样
管路由微管或有保护层的集束管组成，各单段微管可以用接头连接，其路由应按图1、2、3、4所示的四种路由之一在场地中布放，其两端应留有微缆进出的足够空间。试验过程中微管应固定。路由选择可由用户和供应商协商确定。
标准图片预览
标准内容

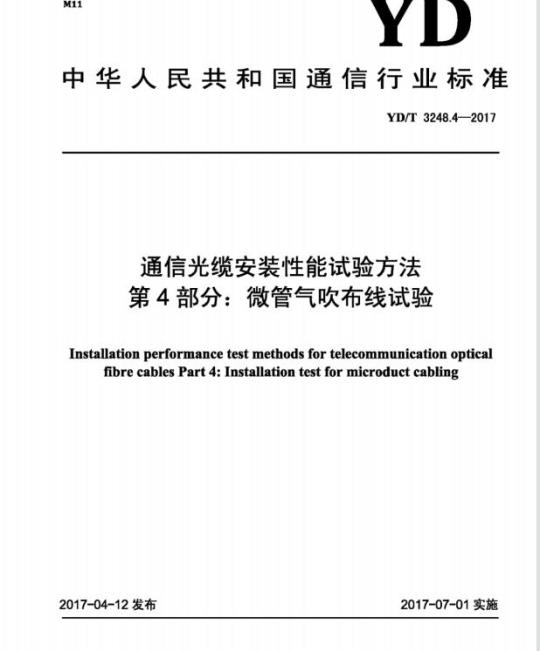

ICS33.040
中华人民共和国通信行业标准
YD/T3248.42017
通信光缆安装性能试验方法
第4部分：微管气吹布线试验
Installation performance test methods for telecommunication opticalfibre cables Part 4: Installation test for microduct cabling2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
前言：
规范性引用文件
：试验环境要求
6试验装置.
待规定细节
结果报告
YD/T3248.4—2017
YD/T3248.4—2017
YD/T3248《通信光缆安装性能试验方法》分为以下部分：一第1部分：微管净空间验证：
一第2部分：微管耐内压；
一第3部分：微管管路验证：
一第4部分：微管气吹布线试验。本部分为YD/T3248的第4部分。
本部分参考IEC60794-1-21：2015《光缆总规范第1-21部分：光缆基本试验程序-机械性能试验方法》中的方法E24。
本部分按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：四川汇源光通信有限公司、江苏亨通光电股份有限公司、成都泰瑞通信设备检测有限公司、成都大唐线缆有限公司、大唐电信科技产业集团、武汉烽火科技集团有限公司、江苏永鼎股份有限公司、长飞光纤光缆股份有限公司。媛、王则民、刘骋、陈晓红、李强、本部分主要起草人：赵秋香、罗毅、薛梦驰、宋志佗、彭李婧。
1范围
通信光缆安装性能试验方法
第4部分：微管气吹布线试验
YD/T3248.4—2017
本部分规定了微管中气吹敷设通信光缆试验的目的、试验环境要求、试样、试验装置、程序、待规定细节和结果报告等。
本部分适用于通信光缆气吹敷设用的微管和有保护层的集束管，其它气吹敷设的光缆管道也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15972.40一2008光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程序衰减
3目的
本试验目的是验证微缆气吹敷设到微管或有保护层的集束管中的可行性。4试验环境要求
试验条件尽量接近实际的敷设环境。试验应在0℃以上（为了避免冰的阻塞）和+40℃以下（在此温度以上气吹性能快速下降）的环境条件下进行。当微管温度超过+40℃时也可采用适当的方法将其温度降到+40℃下后进行试验。
5试样
管路由微管或有保护层的集束管组成，各单段微管可以用接头连接，其路由应按图1、2、3、4所示的四种路由之一在场地中布放，其两端应留有微缆进出的足够空间。试验过程中微管应固定。路由选择可由用户和供应商协商确定。YD/T3248.4—2017
除非另有规定，微管和被测微缆长度应不少于1000m。空气、光缆入口
空气、
a）带保护层的集束管场地布置
空气，光缆入口
空气，光缆出口
b）微管场地布置
单边长度；
弯曲半径。
L通常为100m，也可由用户和供应商协商确定，但宜在50m-100m之间；除非另有规定，R通常为微管外径的40倍。场地微管通过试验微管布置图A
1.5m±0.2m
48.5m±2.0mwww.bzxz.net
周长：100.0m±3.0m
场地微管通过试验微管布置图B
R1.5m±0.2m
25.5m±1.0m
周长：100.0m±3.0m
场地微管通过试验微管布置图C
6试验装置
试验装置包括：
图4场地微管通过试验微管布置图D（a）气吹设备，由用户和供应商之间协商：（b）环境温度和湿度测量装置：（c）计时器：
（d）速度控制装置（安全设备）：（e）压力测量装置（安全设备）。试验步骤
试验步骤如下：
YD/T3248.4—2017
（a）选择合适的微管：被测样品为微型光缆时，按微缆和微管内孔之间的占空比来选择适当的微管，一般占空比宜为50%～60%，也可由用户和供应商协商确定；被测样品为光纤单元时应根据光纤单元的尺寸和光纤单元所能承受的气吹牵引力来选择内径为2.5mm6.0mm的微管：
（b）试验前由用户和供应商协商确定是否对微管内壁进行润滑，同时按照GB/T15972.40一2008的规定测试微缆中光纤的衰减系数：（c）先用注气嘴向微管内注入压缩空气，持续20min，使微管内保持相对干燥：（d）以一定的气压和安全的推力，将微型光缆或光纤单元以合适的气吹速度从一端吹入微管；气吹气压一般为0.8MPa～1.5MPa
（e）试验期间：每间隔一定距离（典型是每隔100m）记录所用时间和此时的速度和气吹压力，以评定微缆的气吹性能：
（f）试验后测试微缆中光纤的衰减系数，得出气吹后光纤附加衰减。（g）试验次数：1次。
8待规定细节
产品详细规范应规定：
YD/T3248.4—2017
（a）微管内径/外径：
（b）场地总长度及布置图：
（c）弯曲半径R；
（d）润滑要求（当用户需求时）：（e）气吹压力；
（f）受试光缆直径：
（g）安装速度范围及可接受的平均速度最小值：（h）可接受的最小气吹距离：
(i）可接受的附加衰减值。
9结果报告
结果报告应记录：
（a）受试微管和微缆的型号：
（b）微管和微缆识别号；
（c）微缆外径或非圆形光缆的长、短轴：（d）微管内径/外径；
（e）微管表面状态（例如，平滑或棱纹）：（f）气吹地点、场地类型和装置图：（g）润滑剂及其使用方法（当使用时）；（h）气吹设备（说明品牌和型号）：(i）气吹压力：
（g）环境温度及湿度；
（k）安装距离与安装速度及气压的对应图：（1）安装平均速度：
（m）安装时间：
（n）衰减变化。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
