标准简介

YD/T 3256-2017.TD-MBMS application server network operation & management indicators.
1范围
YD/T 3256规定了TD-SCDMA多媒体广播系统的业务平台和基础网络的质量指标。
YD/T 3256适用于TD-SCDMA多媒体广播系统的网络质量评估和网络优化。
2缩略语
下列缩略语适用于本文件:
BSF            引导服务功能              Bootstrapping Service Function
B-TID         引导业务标识              Bootstrapping Transaction Identifier
GBA           通用引导架构              Generic Bootstrapping Architecture
IMPI       IP多媒体私有标识           IP Multimedia Private Identity
3业务概述
3.1组网
TD-MBMS业务平台架构如图1所示,由SG服务器、NAF、SMF、Portal 内容服务器组成。各网元功能描述如下:
一SG 服务器:负责业务指南生成和分发。
一NAF:负责业务控制和密钥管理。
一SMF:支持接收内容信息并设置业务信息。
一Portal: 为用户提供WWW门户和WAP门户实现用户自服务。
一内容服务器:内容的接收、内容的加密、会话控制和内容发送。
4业务平 台指标定义
4.1NAF
4.1.1网络质量类
4.1.1.1终端订购关系更新成功率
a)指标名称:终端订购关系更新成功率。
b)英文名称:the success ratio of service subscription updating by UE。
c)业务需求:这个指标重点关注的是MBMS业务平台接受的终端对MBMS业务的订购关系更新处理。业务订购关系更新的成功率过低,则会影响到MBMS业务用户的感知。

标准图片预览






标准内容

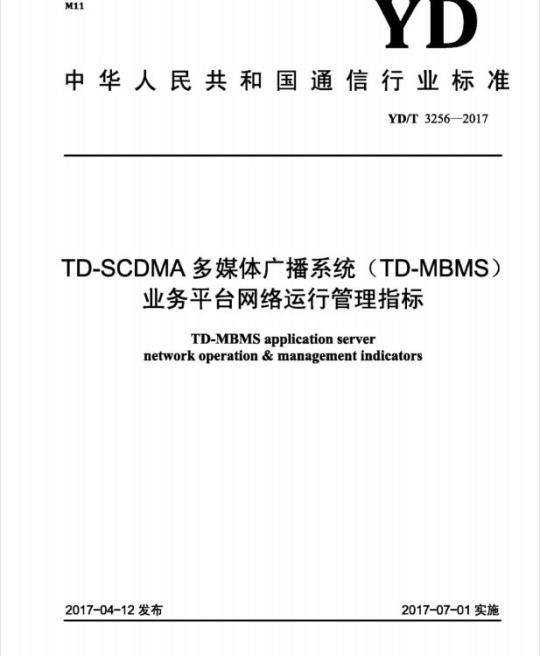

ICS33.040
中华人民共和国通信行业标准
YD/T32562017
TD-SCDMA多媒体广播系统(TD-MBMS)业务平台网络运行管理指标
TD-MBMSapplication server
network operation & management indicators2017-04-12发布
中华人民共和国工业和信息化部2017-07-01实施
前言,
2缩略语..
3业务概述..
3.1组网.
4业务平台指标定义
SG服务器
PORTAL
YD/T3256—2017
YD/T3256—2017
本标准依据GB/T1.1一2009的规则起草。前言
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中国移动通信集团公司、中国移动通信集团设计院有限公司、中国联合网络通信集团有限公司、北京邮电大学、中兴通讯股份有限公司。本标准主要起草人:杨洁、默燕红、李冶文。1
1范围
YD/T3256—2017
TD-SCDMA多媒体广播系统(TD-MBMS)业务平台网络运行管理指标
本标准规定了TD-SCDMA多媒体广播系统的业务平台和基础网络的质量指标。本标准适用于TD-SCDMA多媒体广播系统的网络质量评估和网络优化。2缩略语
下列缩略语适用于本文件:
3业务概述
引导服务功能
引导业务标识
通用引导架构
IP多媒体私有标识
国际移动服务器标识
位置区域码
多媒体广播组播业务
多媒体广播组播业务请求密钥
多媒体广播组播业务业务密钥
多媒体广播组播业务用户密钥
网络应用功能
业务指南
业务指南传输描述符
业务指南传输单元
无线应用协议
业务管理功能
Bootstrapping Service FunctionBootstrappingTransaction IdentifierGeneric Bootstrapping ArchitectureIP Multimedia Private IdentityInternationalMobileServerIdentitylocation area code
Multimedia BroadcastMulticastServiceMBMS Request Key
MBMSServiceKey
MBMS User Key
Net Application Function
Service Guide
Service Guide Delivery DescriptorService Guide Delivery Unit
Wireless Application ProtocolService Management Function
TD-MBMS业务平台架构如图1所示,由SG服务器、NAF、SMF、Portal内容服务器组成。各网元功能描述如下:
YD/T3256—2017
一SG服务器:负责业务指南生成和分发。一NAF:负责业务控制和密钥管理。SMF:支持接收内容信息并设置业务信息。一Portal:为用户提供WWW门户和WAP门户实现用户自服务。内容服务器:内容的接收、内容的加密、会话控制和内容发送。会话控制和
内容分发
内容加密
单向广播网络
双向移动通信网
短信网关
业务平台指标定义
4.1.1网络质量类
互动应用
服务器
4.1.1.1终端订购关系更新成功率WAP
节目加密
SG服务器
PORTAL
业务支撑系统
图1TD-MBMS业务平台架构
a)指标名称:终端订购关系更新成功率。内容服务器
节目流密钥管理
MBBMS业务平台
业务控制
密钥管理
b)英文名称:the success ratio ofservice subscriptionupdatingbyUE。内容源
c)业务需求:这个指标重点关注的是MBMS业务平台接受的终端对MBMS业务的订购关系更新处理。业务订购关系更新的成功率过低,则会影响到MBMS业务用户的感知d)指标定义:在统计时间周期内,对MBMS业务平台接收到的所有终端订购关系更新请求数目与终端成功订购关系更新数目的统计。e)指标算法:终端订购关系更新成功次数/终端订购关系更新请求次数。2
f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.1.2终端业务订购成功率
a)指标名称:终端业务订购成功率。b)英文名称:thesuccessratioofservicesubscriptionbyUE。YD/T3256—2017
c)业务需求:这个指标重点关注的是MBMS业务平台接受到的所有终端订购的请求,如果请求成功率过低,则会影响终端订购MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台的业务订购的所有终端请求数目与终端订购成功数目的统计。
e)指标算法:终端订购成功次数/终端订购请求次数。f)数据类型:实型。免费标准下载网bzxz
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.1.3终端业务退订成功率
a)指标名称:终端业务订购成功率。b)英文名称:thesuccessratioofservicesubscriptionbyUE。C)业务需求:这个指标重点关注的是MBMS业务平台接受到的所有终端退订的请求,如果终端请求成功率过低,则会影响终端订购MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台的业务终端退订的所有请求数目与终端退订成功数目的统计。
e)指标算法:终端退订成功次数/终端退订请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
YD/T32562017
4.1.1.4终端订购信息查询成功率a)指标名称:终端订购信息查询成功率成功率。b)英文名称:thesuccessratioofqueryingsubscriptionbyUEc)业务需求:这个指标重点关注的是MBMS业务平台接收到的所有终端订购信息查询的请求,如果终端请求成功率过低,则会影响到部分用户无法实现对自已的订购关系进行查询,从而影响MBMS业务用户的感知。
d)指标定义:在统计时间周期内,对MBMS业务平台的订购关系所有的终端查询次数与终端查询成功次数的统计。
e)指标算法:终端查询请求成功次数/终端查询请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.1.5终端业务密钥请求成功率a)指标名称:终端业务密钥请求成功率。b)英文名称:thesuccessratioofapplyingMSK(servicekey)byUEc)业务需求:这个指标重点关注的是MBMS业务平台接收到的所有业务密钥请求,如果请求成功率过低,则会影响到部分用户无法获取业务密钥,从而影响MBMS业务用户的感知。d)指标定义:在统计时间周期内,对MBMS业务平台的所有业务密钥终端请求次数与业务密钥终端请求成功次数的统计。
e)指标算法:业务密钥终端请求成功次数/业务密钥终端请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.1.6BOSS业务订购成功率
a)指标名称:BOSS业务订购成功率。b)英文名称:thesuccessratioofservicesubscriptionbyBosS。c)业务需求:这个指标重点关注的是MBMS业务平台和BOSS间的订购成功率,如果订购成功率过低,则会影响到用户订购MBMS业务成功率,从而影响用户订购MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台和BOSS间的业务订购的所有请求数目与订4
购成功数目的统计。
e)指标算法:BOSS订购成功次数/BOSS订购请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:1小时。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.1.7BOSS业务退订成功率
a)指标名称:BOSS业务退订成功率。b)英文名称:thesuccessratioofservicedisubscriptionbyBOss。YD/T3256—2017
c)业务需求:这个指标重点关注的是MBMS业务平台和BOSS间的退订的成功率,如果成功率过低,则会影响到用户退订MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台和BOSS间的业务退订的所有请求数目与业务退订成功数目的统计。
e)指标算法:BOSS退订成功数/BOSS退订请求数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:1小时。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.2网络容量类
4.1.2.1订购用户数
a)指标名称:订购用户数。
b)英文名称:usernumbersofsubscription。c)业务需求:这个指标重点关注的是MBMS业务平台中的订购用户数,可以反映出用户对业务的喜爱程度。
d)指标定义:在统计时间周期的结束时间点,对MBMS业务平台中的订购用户数进行统计。e)指标算法:各业务的分省的订购用户数、各业务的订购用户数(为各业务的分省的订购用户数之和)。
f)数据类型:整型。
g)数据单位:用户数。
h)空间粒度:MBMS业务平台。
i)时间粒度:1小时。
YD/T3256—2017
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.2.2NAF峰值利用率
a)指标名称:NAF峰值利用率。b)英文名称:theuseratioofNAF。c)业务需求:这个指标重点关注的MBMS业务平台中的NAF峰值利用率。如果NAF峰值利用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中的NAF峰值利用率统计。e)指标算法:(订购请求次数+退订请求次数+订购关系更新请求次数+订购信息查询成功率+业务密钥请求次数)/系统额定的请求数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.2.3NAF的CPU平均占用率
a)指标名称:NAF的CPU平均占用率。b)英文名称:theuseratioofCPUofNAF。C)业务需求:这个指标重点关注的MBMS业务平台中NAF的CPU平均占用率。如果NAF的CPU平均占用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中NAF的CPU平均占用率的统计。e)指标算法:NAF的CPU平均占用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.2.4NAF的磁盘利用率
a)指标名称:NAF的磁盘利用率。b)英文名称:theuse ratioof diskofNAF。c)业务需求:这个指标重点关注的MBMS业务平台中NAF的磁盘利用率。如果NAF的磁盘利用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中NAF的磁盘利用率的统计。6
e)指标算法:NAF的磁盘利用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.1.2.5NAF的内存利用率
a)指标名称:NAF的内存利用率。b)英文名称:theuseratioofmemoryofNAF。YD/T3256—2017
C)业务需求:这个指标重点关注的MBMS业务平台中NAF的内存利用率。如果NAF的内存利用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中NAF的内存利用率的统计。e)指标算法:NAF的内存利用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.2SG服务器
4.2.1网络质量类
4.2.1.1SG下载成功率
a)指标名称:SG下载成功率。
b)英文名称:thesuccessratioofSGDownloading。c)业务需求:这个指标重点关注用户使用MBMS业务时,通过手机下载SG的情况。如果SG下载成功率过低,则会影响到MBMS用户的业务感知。d)指标定义:在统计时间周期内,SG下载成功次数与所有SG下载请求次数的统计。e)指标算法:SG下载成功次数/SG下载请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
YD/T32562017
4.2.1.2获取城市编号的成功率
a)指标名称:获取城市编号的成功率。b)英文名称:thesuccessratioofgettingcitynumberc)业务需求:这个指标主要关注的是SG服务器向定位系统获取城市编号的成功率。如果成功率过低,则会导致SG服务器不能判断部分用户当时所在的城市而导致不能向这些用户返回合适的业务指南,从而影响用户获取业务指南的感知,从而增加用户的投诉。d)指标定义:在统计时间周期内,所有SG服务器向定位系统发出的获取城市编号请求的数目及成功获取城市编号请求的数目。e)指标算法:获取城市编号请求成功次数/获取城市编号请求次数。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:1小时。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.2.2网络容量类
4.2.2.1SG服务器的CPU平均占用率a)指标名称:SG服务器的CPU平均占用率。b)英文名称:theuseratioofCPUofSGServer。c)业务需求:这个指标重点关注的MBMS业务平台中SG服务器的CPU平均占用率。如果SG服务器的CPU平均占用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中SG服务器的CPU平均占用率的统计。e)指标算法:SG服务器的CPU平均占用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.2.2.2SG服务器的磁盘利用率
a)指标名称:NAF的磁盘利用率。b)英文名称:theuseratioofdiskofSGServerc)业务需求:这个指标重点关注的MBMS业务平台中SG服务器的磁盘利用率。如果SG服务器的磁盘利用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中SG服务器的磁盘利用率的统计。8
e)指标算法:SG服务器的磁盘利用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.2.2.3SG服务器的内存利用率
a)指标名称:SG服务器的内存利用率。b)英文名称:theuseratioofmemoryofSGServerYD/T3256—2017
c)业务需求:这个指标重点关注的MBMS业务平台中SG服务器的内存利用率。如果SG服务器的内存利用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中SG服务器的内存利用率的统计。e)指标算法:SG服务器的内存利用率。f)数据类型:实型。
g)数据单位:%
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
4.3.1网络容量类
4.3.1.1SMF的CPU平均占用率
a)指标名称:SMF的CPU平均占用率。b)英文名称:theuseratioofCPUofSMF。c)业务需求:这个指标重点关注的MBMS业务平台中SMF的CPU平均占用率。如果SMF的CPU平均占用率过高,将影响系统对业务流程的处理,从而影响用户对MBMS业务的感知。d)指标定义:在统计时间周期内,对MBMS业务平台中SMF的CPU平均占用率的统计。e)指标算法:SMF的CPU平均占用率。f)数据类型:实型。
g)数据单位:%。
h)空间粒度:MBMS业务平台。
i)时间粒度:5分钟。
j)数据来源:网管统计。
k)分类索引:Q-S-A。
