YD/T 3287.1-2017
基本信息
标准号： YD/T 3287.1-2017
中文名称：智能光分配网络 接口测试方法 第1部分:智能光分配网络设施与智能管理终端的接口
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：863906
相关标签： 智能 分配 网络 接口 测试方法 网络设施 管理 终端
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 3287.1-2017.Test methods for interfaces in intelligent optical distribution network-Part 1:The interface between network equipement and intelligent management terminal.
1范围
YD/T 3287.1规定了智能光分配网络的网络设施与智能管理终端的接口的测试方法。
YD/T 3287.1本部分适用于光接入网的智能光分配网络，骨干网络或城域网络也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 2896.1-2015智能光分配网络接口技术要求 第1部分:智能光分配网络设施与智能管理终端的接口
3缩略语
下列缩略语适用于本文件。
ODN光分配网络 Optical Distribution Network
4测试配置
智能ODN设施与智能管理终端之间的接口称为I2接口，智能管理终端通过I2接口对智能ODN设施进行管理，I2接口应能提供资源信息采集、软件升级、信息写入、告警/事件信息采集和自动上报以及操作指示灯功能。I2接口测试应采用图1所示的组网架构，架构中包括智能管理终端以及智能ODN设施，其中智能ODN设施可以是智能光配线架、智能光缆交接箱、智能光缆分纤箱等。
I4接口用于智能ODN管理系统与智能管理终端之间进行通信，该接口的测试规范不在本标准规定范围之内，本标准仅用于智能管理系统对智能管理终端下发工单信息。
1范围
YD/T 3287.1规定了智能光分配网络的网络设施与智能管理终端的接口的测试方法。
YD/T 3287.1本部分适用于光接入网的智能光分配网络，骨干网络或城域网络也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 2896.1-2015智能光分配网络接口技术要求 第1部分:智能光分配网络设施与智能管理终端的接口
3缩略语
下列缩略语适用于本文件。
ODN光分配网络 Optical Distribution Network
4测试配置
智能ODN设施与智能管理终端之间的接口称为I2接口，智能管理终端通过I2接口对智能ODN设施进行管理，I2接口应能提供资源信息采集、软件升级、信息写入、告警/事件信息采集和自动上报以及操作指示灯功能。I2接口测试应采用图1所示的组网架构，架构中包括智能管理终端以及智能ODN设施，其中智能ODN设施可以是智能光配线架、智能光缆交接箱、智能光缆分纤箱等。
I4接口用于智能ODN管理系统与智能管理终端之间进行通信，该接口的测试规范不在本标准规定范围之内，本标准仅用于智能管理系统对智能管理终端下发工单信息。
标准图片预览
标准内容

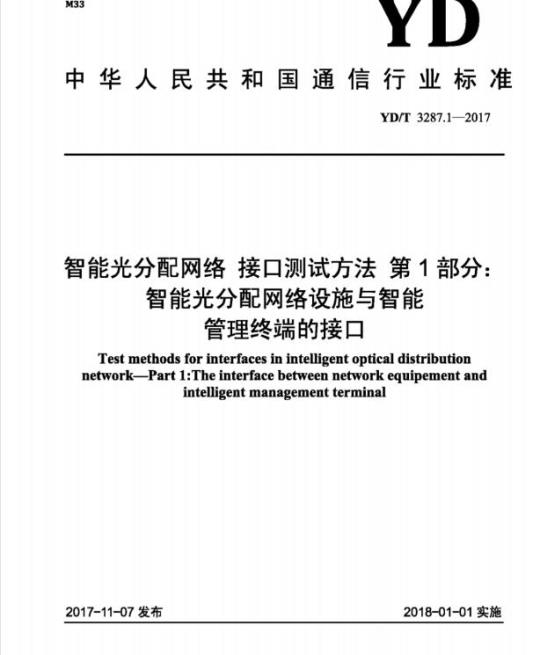

ICS33.180.99
中华人民共和国通信行业标准
YD/T3287.1—2017
智能光分配网络接口测试方法第1部分：智能光分配网络设施与智能
管理终端的接口
Test methods for interfaces in intelligent optical distributionnetworkPart l:The interface between network equipement andintelligentmanagementterminal2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施
1范围
2规范性引用文件
3缩略语.
测试配置，
智能ODN设施与智能管理终端的接口测试5.1
读取设施信息
读取箱体或设施ID、厂商标识
读取机框信息
读取板/盘信息
读取端口信息，
读取软硬件版本号
软件升级
写入电子标签信息
读取设施告警/事件信息
操作指示灯
配置写入
YD/T3287.1—2017
YD/T3287.1—2017
YD/T3287《智能光分配网络接口测试方法》计划分为以下部分：-第1部分：智能光分配网络设施与智能管理终端的接口；一第21部分：基于SNMP的智能光分配网络设施与智能光分配网络管理系统的接口；一第22部分：基于Socket的智能光分配网络设施与智能光分配网络管理系统的接口；一一第3部分：智能管理终端与智能光分配网络管理系统的接口；一第4部分：智能光分配网络管理系统与OSS的接口。本部分为YD/T3287的第1部分。
本部分是智能光分配网络系列标准之一，该系列标准的名称和结构预计如下：智能光分配网络总体技术要求：一智能光分配网络光配线设施：智能光分配网络接口技术要求：一智能光分配网络接口测试方法：一智能光分配网络光纤活动连接器：智能光分配网络管理终端技术要求；智能光分配网络管理系统技术要求。本部分按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、华为技术有限公司、中兴通讯股份有限公司、深圳市科信通信技术股份有限公司、青岛英凯利信息科技有限公司、上海贝尔股份有限公司、南京普天通信股份有限公司、上海汇珏网络通信设备有限公司。本部分主要起草人：王芳、陈洁、葛坚、王迪、谢云鹏、胡碧波、周通、李伟。Ⅱ
1范围
智能光分配网络接口测试方法第1部分：智能光分配网络设施与智能
管理终端的接口
本部分规定了智能光分配网络的网络设施与智能管理终端的接口的测试方法。YD/T3287.1—2017
本部分适用于光接入网的智能光分配网络，骨干网络或城域网络也可参考使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2896.1-2015智能光分配网络接口技术要求第1部分：智能光分配网络设施与智能管理终端的接口
3缩略语
下列缩略语适用于本文件。
ODN光分配网络OpticalDistributionNetwork4测试配置
智能ODN设施与智能管理终端之间的接口称为I2接口，智能管理终端通过I2接口对智能ODN设施进行管理，12接口应能提供资源信息采集、软件升级、信息写入，告警/事件信息采集和自动上报以及操作指示灯功能。I2接口测试应采用图1所示的组网架构，架构中包括智能管理终端以及智能ODN设施，其中智能ODN设施可以是智能光配线架、智能光缆交接箱、智能光缆分纤箱等。I4接口用于智能ODN管理系统与智能管理终端之间进行通信，该接口的测试规范不在本标准规定范围之内，本标准仅用于智能管理系统对智能管理终端下发工单信息。YD/T3287.1—2017
智能管理终端
智能ODN
智能ODN管理系统
智能ODNI2接口测试组网
5智能ODN设施与智能管理终端的接口测试5.1读取设施信息
5.1.1测试目的
智能管理终端是否可以读取设施信息。5.1.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施。
5.1.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发读取设施信息的工单给智能管理终端：b）通过智能管理终端来读取智能ODN设施信息，查看智能ODN设施与智能管理终端之间的交互信息：
c）查看交互的信息是否符合YD/T2896.1的规定。5.1.4预期结果
步骤b）中，终端下发正确的读取设施信息给智能ODN设施，且智能ODN设施会上报正确的设施信息给终端，上报命令码为0x1101：步骤c）中，交互消息格式符合YD/T2896.1的规定。读取箱体或设施ID、厂商标识
5.2.1测试目的
智能管理终端是否可以读取智能ODN的箱体或设施ID、厂商标识信息。2
5.2.2测试配置
YD/T3287.1—2017
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施。
5.2.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发读取箱体或设施ID、厂商标识的工单给智能管理终端：b）智能管理终端下发命令码0x1102读取智能ODN箱体或设施ID，查看智能管理终端的读取消息是否正确，以及智能ODN设施是否会上报正确信息给终端；c）查看交互消息格式是否符合YD/T2896.1的规定5.2.4预期结果
步骤b）中，终端下发正确的读取消息，且智能ODN设施会上报正确的ID信息给终端：步骤c）中，交互消息格式符合YD/T2896.1的规定。5.3读取机框信息
5.3.1测试目的
智能管理终端是否可以正确读取机框信息。5.3.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.3.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发读取机框信息的工单给智能管理终端：b）智能管理终端下发命令码0x1103读取智能ODN机框信息，查看智能管理终端的读取消息是否正确，以及智能ODN设施是否会上报正确的机框信息给终端c）查看交互消息格式是否符合YD/T2896.1的规定5.3.4预期结果
步骤b）中，终端下发正确的读取消息，且设施收到消息后，上报正确的机框信息给终端：步骤c）中，交互消息格式符合YD/T2896.1的规定5.4读取板/盘信息
5.4.1测试目的
智能管理终端是否可以正确读取板/盘信息。YD/T3287.1—2017
5.4.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.4.3测试步骤
测试步骤如下
a）智能ODN管理系统下发读取板/盘信息的工单给智能管理终端：b）智能管理终端下发命令码0x1104读取智能ODN设施的板/盘信息，查看智能管理终端的读取消息是否正确，以及智能ODN设施是否会上报正确的信息给智能管理终端：c）查看交互消息格式是否符合YD/T2896.1的规定。5.4.4预期结果
步骤b）中，终端下发正确的读取消息，且设施收到消息后，上报正确的板/盘信息给终端：步骤c）中，交互消息格式符合YD/T2896.1的规定。5.5读取端口信息
5.5.1测试目的
智能管理终端是否可以正确读取端口信息测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.5.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发读取端口信息的工单给智能管理终端b）智能管理终端下发命令码0x1105读取智能ODN设施的端口信息，其中请求消息中，“读取标签扩展信息”字段取值为0x01，查看请求消息是否符合YD/T2896.1的规定；c）查看智能ODN设施是否会上报正确的端口信息给终端，以及每次上报标签信息的端口数量；d）智能管理终端重新下发命令码0x1105读取智能ODN设施的端口信息，其中请求消息中，“读取标签扩展信息”字段取值为Ox00，查看智能ODN设施一次上报几个端口的标签信息；e）查看交互消息格式是否符合YD/T2896.1的规定。5.5.4预期结果
步骤b）中，请求消息符合YD/T2896.1的规定步骤c）中，设施收到消息后，上报正确的端口信息给智能管理终端，且一次只上报8个端口的标签信息；
步骤d）中，智能ODN设施一次上报12个端口的标签信息：步骤e）中，交互消息格式符合YD/T2896.1的规定5.6读取软硬件版本号
5.6.1测试目的
智能管理终端是否可以正确读取软硬件版本号5.6.2测试配置
YD/T3287.1—2017
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.6.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发读取软硬件版本号的工单给智能管理终端：b）智能管理终端下发命令码0x1106读取设施上各个硬件模块的软硬件版本号，查看请求消息是否符合YD/T2896.1的规定：
C）查看智能ODN设施是否会上报正确的软硬件版本信息给终端，查看上报的信息是否符合YD/T2896.1的规定。
5.6.4预期结果
步骤b）中，请求消息符合YD/T2896.1的规定，设施收到消息后，上报正确的版本信息给智能管理终端：
步骤c）中，智能ODN设施会上报正确的软硬件版本信息给智能管理终端，上报的信息符合YD/T2896.1的规定。
5.7软件升级
5.7.1测试目的
智能管理终端是否可以对智能ODN设施软件进行升级。5.7.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施。
5.7.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发软件升级的工单给智能管理终端YD/T3287.1—2017
b）智能管理终端下发命令码0x1107对智能ODN设施的业务板/盘进行软件升级，查看请求消息是否符合YD/T2896.1的规定：
c）查看智能ODN设施是否会根据请求消息对业务板/盘进行升级；d）查看升级结果是否正确；
e）智能管理终端下发命令码0x1107对智能ODN设施的子框控制单元进行软件升级，查看请求消息是否符合YD/T2896.1的规定；f）查看智能ODN设施是否会根据请求消息对子框控制单元进行升级：h）查看升级结果是否正确。
h）智能管理终端下发命令码0x1107对智能ODN设施的主控单元进行软件升级，查看请求消息是否符合YD/T2896.1的规定；
i）查看智能ODN设施是否会根据请求消息对主控单元进行升级；j）查看升级结果是否正确；
k）分别使用不匹配的软件版本对智能ODN设施的业务板/盘、子框控制单元、主控单元进行软件升级，查看智能ODN设施是否升级成功：1）是否有升级失败的告警产生，告警是否符合YD/T2896.1的规定，5.7.4预期结果
步骤b）中，请求消息符合YD/T2896.1的规定，升级对象的类型为0x01步骤c）中，设施收到消息后，可以对业务板/盘进行升级；步骤d）中，智能ODN设施的业务板/盘升级成功：步骤e）中，请求消息符合YD/T2896.1的规定，升级对象的类型为0x02；步骤f）中，设施收到消息后，可以对子框控制单元进行升级；步骤g）中，智能ODN设施的子框控制单元升级成功：步骤h）中，请求消息符合YD/T2896.1的规定，升级对象的类型为0x03：步骤1）中，设施收到消息后，可以对主控单元进行升级：步骤j）中，智能ODN设施的主控单元升级成功；步骤k）中，智能ODN设施的业务板/盘、子框控制单元、主控单元均无法升级成功，版本仍为升级前的版本：
步骤1）中，有升级失败告警产生，告警符合YD/T2896.1的规定。5.8写入电子标签信息
5.8.1测试目的
智能管理终端是否可以传递智能ODN设施待写入的电子标签信息。5.8.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施。
5.8.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发电子标签写入工单至智能管理终端：YD/T3287.1—2017
b）将一个电子标签载体插入智能ODN设施端口，智能管理终端下发命令码0x1108通过智能ODN设施写入电子标签信息，查看请求消息是否符合YD/T2896.1的规定：；c）查看智能ODN设施是否会响应请求消息，并反馈结果：d）智能管理终端读取电子标签，查看是否与之前写入的电子标签一致。5.8.4预期结果
步骤b）中，请求消息符合YD/T2896.1的规定步骤c）中，智能ODN设施反馈写入结果，0为成功，非0为失败；步骤d）中，智能管理终端读取的电子标签与之前写入的电子标签一致。5.9读取设施告警/事件信息
5.9.1测试目的
智能管理终端是否可以读取智能ODN设施的告警/事件信息。5.9.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.9.3测试步骤
测试步骤如下：Www.bzxZ.net
a）智能ODN管理系统下发读取设施告警/事件信息的工单给智能管理终端：b）分别构造电子标签载体插头异常拔出告警、电子标签载体插头异常插入告警、业务板/盘异常拨出告警、业务板/盘异常插入告警以及升级失败告警，智能管理终端下发命令码0x1109对智能ODN设施下发告警/事件读取命令，查看请求消息是否符合YD/T2896.1的规定：c）查看智能ODN设施是否会响应请求消息，并反馈结果，响应消息是否符合YD/T2896.1标准：d）清除智能ODN设施告警，智能管理终端对智能ODN设施下发告警/事件读取命令，查看智能ODN设施是否会响应请求消息，并反馈结果。5.9.4预期结果
步骤b）中，请求消息符合YD/T2896.1的规定步骤c）中，智能ODN设施反馈告警/事件信息，其中告警状态为0x01，且响应消息符合YD/T2896.1的规定：
步骤d）中，智能ODN设施反馈告警/事件信息，应答命令共占N个字节，每个字节的含义详见YD/T2896.1的8.2.10，其中告警状态为0x02，表示告警消除。7
YD/T3287.1—2017
5.10操作指示灯
5.10.1测试目的
智能管理终端是否可以对智能ODN设施的指示灯进行操作。5.10.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施。
5.10.3测试步骤
测试步骤如下：
a）智能管理终端下发命令码0x110A对智能ODN设施的指示灯进行快闪操作，查看智能ODN设施是否可以正常响应；
b）智能管理终端下发命令码0x110A对智能ODN设施的指示灯进行慢闪操作，查看智能ODN设施是否可以正常响应：
c）智能管理终端下发命令码0x110A对智能ODN设施的指示灯进行熄灭操作，查看智能ODN设施是否可以正常响应；
d）智能管理终端下发命令码Ox110A对智能ODN设施的指示灯进行长亮操作，查看智能ODN设施是否可以正常响应：
e）查看智能管理终端的请求命令以及智能ODN设施的响应命令是否符合YD/T2896.1-2015的规定。5.10.4预期结果
步骤a）中，智能ODN设施的指示灯快闪：步骤b）中，智能ODN设施的指示灯慢闪：步骤c）中，智能ODN设施的指示灯熄灭：步骤d）中，智能ODN设施的指示灯长亮：步骤e）中，请求命令和响应命令均符合YD/T2896.1的规定，5.11配置写入
5.11.1测试目的
智能管理终端是否可以将配置信息写入智能ODN设施。5.11.2测试配置
测试配置如图1所示，并将智能管理终端和智能ODN设施进行连接，使智能管理终端成功连接智能ODN设施
5.11.3测试步骤
测试步骤如下：
a）智能ODN管理系统下发配置写入的工单给智能管理终端：YD/T3287.1—2017
b）智能管理终端下发命令码0x110B将配置信息写入智能ODN设施，查看写入请求是否符合YD/T2896.1的规定：
c）查看智能ODN设施上的配置是否与写入的配置一致：d）配置信息写入后，查看智能ODN设施的响应消息是否正确，是否符合YD/T2896.1的规定。5.11.4预期结果
步骤b）中，写入请求内容符合YD/T2896.1的规定：步骤c）中，智能ODN设施上的配置与写入的配置一致：步骤d）中，智能ODN设施的响应消息占1个字节，0表示成功，非0表示失败9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
