YD/T 3033-2016.PCM Energy storage equipment for telecommunication stations/sites.
1范围
YD/T 3033规定了通信局(站)用相变蓄能设备的定义、产品组成和参数、技术要求、试验方法、标志、包装、运输和储存。
YD/T 3033适用于通信局(站)及数据中心中相变点在4℃~17℃之间的无机相变材料相变蓄能设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 3873通信设备产品包装通用技术条件
GB 10891-1989空气处理机组安全要求
YD/T 2768-2014通信户外机房用温控设备第2部分相变温控设备
YD 5098-2005通信局站防雷与接地工程设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
相变Phase Change
物质存在的形态通常有固、液、气三种,被称之为三相,不同相之间的相互转变称为相变。相变过程中常伴有吸热或放热以及体积变化。
3.2
相变点Phase Change Temperature
在一定压力下,纯物质的固态和液态平衡时的温度,即在该压力和熔点温度下,纯物质呈固态的化学势和呈液态的化学势相等。
标准内容

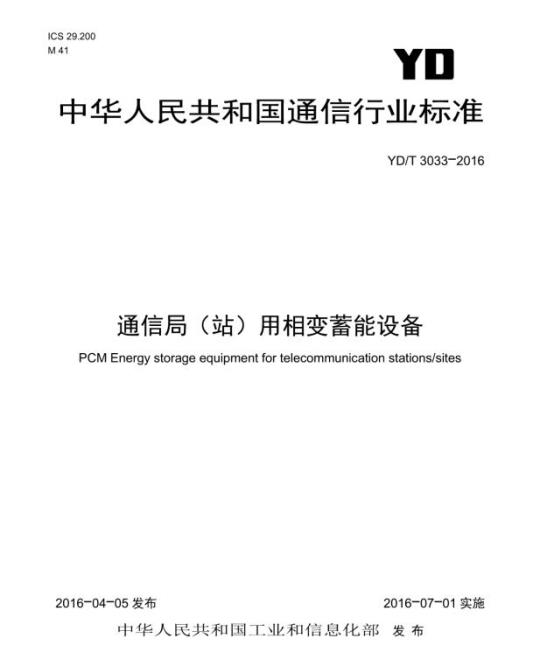

ICS29.200
中华人民共和国通信行业标准
YD/T3033-2016
通信局(站)用相变蓄能设备
PCM Energy storage equipment for telecommunication stations/sites2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引用文件
3术语和定义·
4产品的组成及参数
5技术要求·
6试验方法·
7检验规则·
8标志、包装、运输、储存
YD/T3033-2016
YD/T3033-2016
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口本标准起草单位:华信咨询设计研究院有限公司、上海凌御电气有限公司、中国信息通信研究院、中讯邮电咨询设计院有限公司、中国移动通信集团公司、中国移动通信集团设计院有限公司、中国电信集团公司、中国联合网络通信集团有限公司、艾默生网络能源有限公司、浙江创力电子股份有限公司、北京动力源科技股份有限公司、中瑞森新能源科技有限公司。本标准主要起草人:马德、肖后强、张建杰、徐良、李红霞、高健、刘宝昌、侯福平、王殿魁、平、赵业锋、李源、刘大飞。
iiKAoiKAca
1范围
通信局(站)用相变蓄能设备
YD/T3033-2016
本标准规定了通信局(站)用相变蓄能设备的定义、产品组成和参数、技术要求、试验方法、标志包装、运输和储存。
本标准适用于通信局(站)及数据中心中相变点在4℃~17℃之间的无机相变材料相变蓄能设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T3873通信设备产品包装通用技术条件GB10891-1989空气处理机组安全要求YD/T2768-2014通信户外机房用温控设备第2部分相变温控设备YD5098-2005通信局站防雷与接地工程设计规范3术语和定义
下列术语和定义适用于本文件。3.1
相变PhaseChange
物质存在的形态通常有固、液、气三种,被称之为三相,不同相之间的相互转变称为相变。相变过程中常伴有吸热或放热以及体积变化。3.2
相变点PhaseChangeTemperature在一定压力下,纯物质的固态和液态平衡时的温度,即在该压力和熔点温度下,纯物质呈固态的化学势和皇液态的化学势相等,
相变材料PhaseChangeMaterial(PCM)有大量溶解潜热的物质,该物质在其典型相变点相变时可用于被动存蓄和释放能量。本标准特指固相和液相之间转换的材料。
潜热Latent Heat
单位质量的物质在等温等压情况下,从一个相变化到另一个相吸收或放出的热量。固、液之间的潜热称为熔解热(或凝固热),本标准特指固相和液相之间转换的潜热。3.5
iiiKAoNiKAca
YD/T3033-2016
相变蓄能PhaseChangeEnergyStorage当相变材料处于融化状态时,相变材料外部的载冷剂温度低于相变材料的相变温度点,相变材料吸收能量。
相变释能PhaseChangeEnergyRelease当相变材料处于凝固状态,相变材料外部的载冷剂温度高于相变材料的相变温度点,相变材料释放能量。
相变材料蓄能箱PCMEnergyStorageCabinet由相变材料及能量交换部件、管道接口以及箱体组成的蓄存能量的器件。实现空调系统管路中的蓄能、能量转化,从而减少温度波动等功能。3.8
蓄冷过程ChargingProcess
输入低于相变点的低温载冷剂,使相变材料从液态逐步变成固态,低温流入载冷剂变成高温流出载冷剂,随着进出端载冷剂温差的缩小,相变材料完全变成固态,冷量也蓄能完成。3.9
释冷过程ReleaseProcess
输入高于相变点的高温载冷剂,使相变材料从固态逐步变成液态,高温流入载冷剂变成低温流出载冷剂,随着进出载冷剂温差的缩小,相变材料完全变成液态,冷量也释放完毕。3.10
蓄满FullyCharged此内容来自标准下载网
输入低于相变点的低温载冷剂,相变材料变为完全固态。一般需时长超过2h且满足以下情况时认定为蓄满状态:相变蓄能设备的载冷剂出端温度低于相变材料的相变点2℃以上,相变蓄能设备的载冷剂进端温度和出端温度相差不大于0.5℃。3.11
释空FullyDischargec
输入高于相变点的载冷剂,相变材料变为完全液态。一般需时长超过2min且满足以下情况时认定为释空状态:载冷剂出端温度高于相变材料的相变点3C,相变蓄能设备的载冷剂进端温度和出端温度相差不大于0.5℃。
蓄能量EnergyStorageCapacity
相变蓄能设备在蓄满状态下的相变材料的显热和潜热之和,单位为千瓦时(飞Wh)。3.13
释放时间ReleaseTime
空调系统断电失去制冷到来电开始制冷的最大时间。3.14
相变蓄能设备PCMEnergyStorageEquipment2
TiiKAoNiKAca
YD/T3033-2016
在标准大气压下,使用相变点在4℃~17℃之间的无机相变材料,用于中央空调系统应急冷源,在制冷机中断制冷时,提供不间断冷源。制冷机停止工作后,制冷系统的水泵和内风机仍在运行,相变蓄能设备从蓄满备用状态的逐步过渡到释空工作状态,备用状态下的载冷剂进出端温度分别逐渐上升到工作状态下的进端温度和出端温度。4产品的组成及参数
4.1产品的主要组成
相变蓄能设备主要由相变材料蓄能箱、连接管、监控部分、载冷剂及其他安装附件等组成。4.2基本参数
相变蓄能设备使用的名义工况见表1。表1名义工况
工作状态
工作状态
备用状态
载冷剂进端温度
载冷剂出端温度
载冷剂进端、出端温度
相变蓄能设备的保护时间包括:10min、15min。相变蓄能设备的额定蓄能量:10kWh、20kWh、30kWh、60kWh、80kWh。5技术要求
5.1工作条件
5.1.1环境温度
在下列环境条件下应能正常工作:a)室内环境温度为:5℃~40℃;b)室外环境温度为:一30℃~45℃;c)相对湿度为:≤90%;
d)海拔高度:<2000m,超过2000m时需降额使用或采用特殊设计。5.1.2电源要求
输入电源在下列范围应可正常工作:- DC: 40V~57.6V:
AC:220V±20%或380V±20%;
一频率:50Hz土2Hz。
5.2一般要求
相变蓄能设备应符合以下一般要求:相变蓄能设备的安全要求应符合GB10891-1989的相关规定:额定工况
一系统的机壳应具备足够的强度,室外部分应采用高强度材料,并经相应的防腐、防锈处理。一系统的电气控制及操作系统应安全可靠,接线牢固,接地要求符合YD5098-2005相关要求。一系统有监控单元,用于监控蓄能设备载冷剂进端温度、载冷剂出端温度、相变材料温度、材料变化等,并具有泄露告警功能。3
HiiKAoNiKAca
YD/T3033-2016
5.3性能要求
5.3.1一般性能要求
相变蓄能设备的一般性能要求如下:一相变蓄能设备额定载冷剂流量不小于或等于被保护的空调未端的额定载冷剂流量:一相变蓄能设备在额定保护时间的释冷过程工况下运行,实测释冷量不应小于名义蓄能量的95%:一相变材料应符合YD/T2768.2-2014中5.1的要求。5.3.2蓄能密度
相变蓄能设备内腔单位体积的蓄能量不小于25kWh/m2。5.3.3气密性
相变蓄能设备的冷媒换热管路承压能力为1.0MPa。5.3.4蓄能设备水侧压降
相变蓄能设备的冷媒换热管路水侧压降不大于0.060MPa。5.3.5释冷过程时间
在蓄满状态、额定功率、额定载冷剂流量工况下进行释冷测试,相变蓄能设备从蓄满到释空的释冷过程时间不大于保护时间。
5.3.6蓄冷过程时间
在释空状态、额定功率、额定载冷剂流量工况下进行蓄冷测试,相变蓄能设备蓄冷过程的时间不大于24h。
6试验方法
6.1试验条件
6.1.1概述
所有试验均按铭牌规定的额定电压和额定频率进行。对于标有额定电压范围的温控设备,应在电压的上、下限均进行试验。
6.1.2蓄能量
在释冷过程时间试验中,先测量载冷剂流量(L)、载冷剂进出温差(T)、时间(S),再按公式(1)计算出蓄能量(Q)。
Q=L×TxS
式中:
9一一蓄能量,单位为kWh;
L一一载冷剂流量,单位为ton/h;T一一载冷剂进出温差,单位为℃:S一一时间,单位为h。
6.1.3蓄能密度
测量相变蓄能设备内腔尺寸,计算出内腔体积(V),再按公式(2)计算出蓄能密度。P=Q/V
式中:
蓄能密度,单位为kWh/m:
HiiKAoNiKAca
o—蓄能量,单位为kWh;
V一内腔体积,单位为m。
6.1.4气密性
YD/T3033-2016
先使相变蓄能设备管道充满冷媒,再封闭端口进行压力试验。在经1.5倍设计压力测试,保压时间24h后,相变蓄能设备冷媒水管应无渗漏和异常变形。6.1.5水阻
将相变蓄能设备接入冷媒循环系统中,在达到额定水流后,测量相变蓄能设备的进水压力和出水压力。进水压力和出水压力之差(水阻)应不大于0.06MPa。6.1.6释冷过程时间
在蓄满状态、额定功率、额定流量工况下进行释冷测试,给管道载冷剂加载额定功率的热量,使相变蓄能设备从稳态温度段过渡到暂态温度段,时间不大于标称的保护时间。6.1.7蓄冷过程时间
在释空状态、额定功率、额定流量工况下进行蓄冷测试,给管道载冷剂加载额定功率的冷量,使相变蓄能设备从暂态温度段过渡到稳态温度段,时间小于标称的蓄冷时间。检验规则
检验分类
相变蓄能设备检验分为出厂检验、抽样检验和型式检验。7.2出厂检验
出厂检验应逐台进行,出厂检验的项目及判定见表2。表2相变蓄能设备检验项目及判定表序号
检验项目
工作条件
蓄能密度
密闭性
释冷时间
蓄冷时间
注:“V”表示需要检验项目
7.3抽样检验
出厂检验
抽样检验
型式检验
技术要求
相变蓄能设备应从出厂检验合格的产品中抽样,检验项目和试验方法见表2。试验方法
抽样方法按GB/T2828.1进行。逐批检验的抽样项目、批量、抽样方案、检查水平及合格质量水平等由制造厂质量检验部门自行决定。7.4型式检验
相变蓄能设备新产品、定型产品、做重大改进后的第一台产品应做型式检验,检验项目和试验方法见表2。
TiiKAoNiKAca
YD/T3033-2016
8标志、包装、运输、储存
8.1标志
8.1.1产品标志
每台设备上应在明显部位固定有耐久性铭牌,铭牌应清晰标出下述各项内容。a)产品名称和型号:
b)制造厂名称:
c)主要技术参数,包括:额定电压、额定电流、额定时间、额定蓄能量等:d)产品出厂编号:
e)制造日期。
8.1.2包装标志
产品标志、包装箱应用不褪色的颜料清晰地标出,a)产品名称、规格型号和商标:b)质量;
c)外形尺寸;
d)制造厂名称。
8.2包装
产品包装应防潮、防振,并应符合GB/T3873规定。产品随带文件包括:
a)产品合格证。
b)产品说明书。
c)装箱清单。
d)其他技术资料。
3运输
产品在运输中,不应碰撞、倾斜、雨雪淋袭。8.4储存
产品储存应符合GB/T3873的规定
