T/CAQI 20-2016
基本信息
标准号:
T/CAQI 20-2016
中文名称:废水生物增强处理 圆柱状有机生物载体
标准类别:其他行业标准
英文名称:Biological-enhanced treatment of wastewater—Cylindrical organic biological carrier
英文名称:Biological-enhanced treatment of wastewater—Cylindrical organic biological carrier
标准状态:现行
发布日期:2016-12-22
实施日期:2017-01-01
出版语种:简体中文
下载格式:.pdf .zip
相关标签:
废水
生物
增强
处理
有机
载体
标准分类号
标准ICS号:环保、保健与安全>>>>13.060.30污水
中标分类号:环境保护>>污染物排放标准>>Z66排入处理构筑物允许标准
关联标准
出版信息
出版社:中国质检出版社
页数:16页
标准价格:18.0
出版日期:2017-03-01
相关单位信息
起草人:任洪强、黄辉、张徐祥、许柯、黄东辉、王庆、柴宏祥、全新路、林振锋、吕锡元、郑俊、王秀学、曾贤桂、朱燕、丁丽丽、李梅
起草单位:南京大学、南京大学宜兴环保研究院、江苏裕隆环保有限公司、江苏中宜金大分析检测有限公司、重庆大学、江苏苏净集团有限公司、江苏三强环境工程有限公司、安徽华骐环保科技股份有限公司、河北天友环保工程有限公司、江苏中宜金大电子商务有限公司、深圳地大水务工程有限公司
归口单位:中国质量检验协会水环境工程技术与装备专业委员会
提出单位:中国质量检验协会水环境工程技术与装备专业委员会
发布部门:中国质量检验协会
标准简介
本标准规定了废水生物增强处理用圆柱状有机生物载体的术语和定义、分类与命名、材料、要求、试验方法、检验规则、标志、包装、运输和储存等。本标准适用于废水生物增强处理中使用的圆柱状有机生物载体。
标准内容

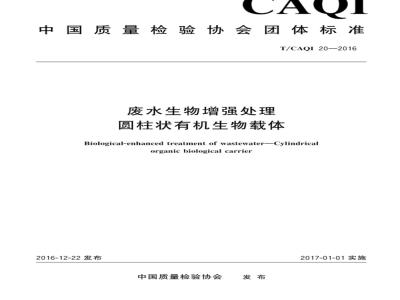

ICS13.060.30
中国质量检验协会团体标准
T/CAQI20—2016
废水生物增强处理
圆柱状有机生物载体
Biological-enhanced treatment of wastewater-Cylindricalorganicbiologicalcarrier
2016-12-22发布
中国质量检验协会
2017-01-01实施
中国质量检验协会团体标准
废水生物增强处理
圆柱状有机生物载体
T/CAQI20—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:www.spe.org.cn
服务热线:400-168-0010
2017年3月第一版
书号:155066·2-31413
版权专有
侵权必究
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国质量检验协会水环境工程技术与装备专业委员会提出并归口。T/CAQI20—2016
本标准起草单位:南京大学、南京大学宜兴环保研究院、江苏裕隆环保有限公司、江苏中宜金大分析检测有限公司、重庆大学、江苏苏净集团有限公司、江苏三强环境工程有限公司、安徽华骐环保科技股份有限公司、河北天友环保工程有限公司、江苏中宜金大电子商务有限公司、深圳地大水务工程有限公司、江苏中宜金大环保产业技术研究院有限公司。本标准主要起草人:任洪强、黄辉、张徐祥、许柯、黄东辉、王庆、柴宏祥、全新路、林振锋、吕锡元、郑俊、王秀学、曾贤桂、朱燕、丁丽丽、李梅。I
1范围
废水生物增强处理
圆柱状有机生物载体
T/CAQI20—2016
本标准规定了废水生物增强处理用圆柱状有机生物载体的术语和定义、分类与命名、材料、要求、试验方法、检验规则、标志、包装、运输和储存等、本标准适用于废水生物增强处理中使用的圆柱状有机生物载体2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件包装储运图示标志
GB/T191
运输包装收发货标志
GB/T 6388
GB/T 11115
GB/T12670
聚乙烯(PE)树脂
聚丙烯(PP)树脂
CJ/T 461—2014
水处理用高密度聚乙烯悬浮载体填料HJ781
固体废物
3术语和定义
22种金属元素的测定
电感耦合等离子发射光谱法
下列术语和定义适用于本文件。3.1
圆柱状有机生物载体
cylindrical organic biological carrier废水处理过程中,能为微生物提供附着生长空间,材质为聚乙烯或聚丙烯有机塑料,密度接近于1g/cm的空心圆柱体,以下简称\载体”。3.2
载体密度
density of carrier
单位实体体积(不含任何空隙的体积》的载体质量,单位为g/cm\。3.3
有效比表面积
effective specific surface area单位体积载体能实现良好传质传氧,且能生长有效微生物的受保护的表面积,单位为m2/m。3.4
空隙率
porosity
载体在自然堆积状态下,空隙体积与堆积体积之比,单位为%。3.5
堆积容重
bulk density
载体在自然堆积状态下,单位堆积体积的载体质量,单位为kg/m\1
T/CAQI20—2016
压缩回弹率
compression resilience ratio压力试验中,在无破损的前提下,对载体加压至终载再卸载后产生的形变量与终载下的形变量之比,单位为%。
抗压强度
compressive strength
压力试验过程中,在无破损的前提下,载体抵抗变形的能力,单位为N/mm。3.8
磨损率
wearing rate
载体在磨损试验中,损失的质量百分数,单位为%。3.9
紫外损失
quality loss after UV exposure载体在光照试验中,损失的质量百分数,单位为%。3.10
酸失量
qualitylossafteracidexposure载体经酸溶液处理后,损失的质量百分数,单位为%。3.11
碱失量
qualitylossafteralkaliexposure载体经碱溶液处理后,损失的质量百分数,单位为%。3.12
生物膜量
biofilm biomass
载体单位表面积所含的生物膜干重(103℃~105℃,1h烘干)质量,单位为g/m2。3.13
硝化速率
nitrification rate
载体单位表面上附着的生物膜单位时间内将铵态氮最终转化为硝态氮的量(以NO,一N计),单位为g/(m2·d)。
反硝化速率
denitrification rate
载体单位表面上附着的生物膜单位时间内将硝态氮还原为气态氮的量(以NO。一N计),单位为g/(m.d)。
有机物去除速率
organicremoval rate
载体单位表面积上附着的生物膜单位时间内去除有机物的量(以COD计),单位为g/(m2·d)。3.16
异养呼吸速率
heterotrophic respiration rate单位时间内单位质量生物膜中异养微生物所消耗氧气的量(以O。计),单位为mg/(g·h)。3.17
自养呼吸速率
autotrophicrespirationrate
单位时间内单位质量生物膜中自养微生物所消耗氧气的量(以O。计),单位为mg/(g·h)。3.18
三磷酸腺苷活性
adenosine triphosphate activity单位质量生物膜所含三磷酸腺苷的量,单位为m/g。2
通道数
channel number
载体内部闭合多边形的个数。
分类与命名
4.1分类
载体接外观结构分为以下四类:I型载体
T/CAQI20—2016
载体外观整体呈空心圆柱状,内壁为多个交叉支撑条,外壁有突出的竖条状鳍翅,见图1。图1
Ⅱ型载体
载体整体呈空心圆柱状,内壁为多个交叉支撑条和突出的竖条状鳍翅,外壁结构较为简单,见图2。图2
4.1.3Ⅲ型载体
载体整体呈空心圆柱状,中间为与空心圆柱同心的正多边形,其余的正多边形以此为中心从内圈至外圈顺序排序,形成类似蜂窝状结构,位于最外圈的小型多边形呈半蜂窝状结构,见图3。图3
T/CAQI20—2016
4.1.4V型载体
载体整体呈空心圆柱状,中间为与空心圆柱同心的正多边形,其余多边形以此为中心从内圈至外圈顺序排序,形成辐射状结构,见图4。图4
4.2命名
载体的命名和型号用字母和阿拉伯数字表示:0-0-0-0×0
载体高度,mm
载体直径,mm
通道数
有效比表面积,m/m
载体(MC)类型
示例:MCI一500—4一10X8指分类为载体I,有效比表面积500m/m2,通道数为4,直径为10mm,长度为8mm的载体。
5材料
5.1材料应选用聚乙烯或聚丙烯原料,聚乙烯材料的颗粒外观、密度、熔体质量流动速率、拉伸屈服应力、拉伸断裂标称应变、简支梁缺口冲击强度、弯曲模量、氧化诱导时间的性能应符合GB/T11115标准中挤出管材类聚乙烯树脂的技术要求;聚丙烯材料的颗粒外观、熔体质量流动速率、等规指数、灰分、拉伸届服应力、弯曲模量、简支梁缺口冲击强度、负荷变形温度的性能应符合GB/T12670标准中挤出类聚丙烯树脂的技术要求。
载体采用的原料中掺杂的回收同类旧料比例不得高于5%。5.2
6要求
外观要求
载体颜色均一,无杂质。
载体外观应圆整,无翘曲、无裂纹,表面应无熔合痕、无气泡,机械切面应平整,载体边缘要求平滑无毛刺,并与轴线垂直。规格尺寸要求
废水生物增强处理用圆柱状有机生物载体的规格尺寸可根据需要设计,常见的产品规格尺寸见表1。类别
—800—4—10×8
MCI—800—4—10X10
MCI—800—5—10X8
MCI—800—6—16X10
MCII—800—8—15X×15
MCIⅢI—620—19—25×8
MCII—620—19—25×10
25×12
25×10
36—35×4
36—35×10
MCII—1200—85—35×4
—600—12—18×10
MCIV—500—19—25×8
MCIV—500—19—25×10
—500—19—25×12
通道数
常见载体的规格尺寸
直径D/mm
高度H/mm
壁厚含/mm
0.35±0.10
T/CAQI20—2016
T/CAQI20—2016
MCIV—800—36—25×8
MCIV—800—64—25×4
物理性能要求
通道数
表1(续)
直径D/mm
高度H/mmbzxz.net
壁厚a/mm
0.35±0.10
废水生物增强处理常用的圆柱状有机生物载体的物理性能应符合表2的规定。表2
MCIⅢ
10×10
16×10
15×15
25×10
25×12
6—25×8
25×10
36—35×10
1200—85—35×4
12—18×10
19—25×8
25×10
500—
25×12
有效比
表面积
≥620
≥620
≥620
≥800
≥800
>1 200
常见载体物理性能参数
115±2
115±2
107±2
107±2
110±2
100±2
100±2
110±2
回弹率
0.96±0.02
化学性能要求
废水生物增强处理常用的圆柱状有机生物载体的化学性能应符合表3的规定。表3
钙离子/(mg/kg)
酸失量/%
碱失量/%
紫外损失/%
生物性能要求
载体挂膜
常见有机生物载体化学性能参数指标要求
≤100
T/CAQI20—2016
溶解氧在3mg/L~5mg/L,水温在25℃条件下,挂膜时间为30日,废水有机物去除率达80%以上,氨氮去除率达50%以上,镜检可见大量丝状微生物附着在载体表面并出现钟虫等原生生物。6.5.2
生物性能
废水生物增强处理常用的圆柱状有机生物载体的生物性能应符合表4的规定。表4
生物膜量/(g/m)
常见载体生物性能参数
指标要求
硝化速率(以NO,--N计)/g/(m°·d)有机物去除速率(以COD计》/Lg/(m\·d)]反硝化速率(以NO,--N计)/[g/(m·d)]异养呼吸速率(以O,计)/[mg/(g·h)]自养呼暖速率(以O,计)/[mg/(g·h)]三磷酸腺苷活性/(mg/g)
试验方法
外观检测
在光线良好环境条件下,采用目测法对载体颜色、切面、表面等外观进行检验。规格尺寸测定
按照CJ/T461—2014中7.2的方法测定。物理性能测定
载体的物理性能试验方法见表5。
