HG/T 2145.1-2009
基本信息
标准号： HG/T 2145.1-2009
中文名称：代替 HG/T 2145.1-1991 搪玻璃平盖手孔
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：282896
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 2145.1-2009.Handhole for glass lined steel vessel.
1范围
HG/T 2145.1规定了搪玻璃设备用平盖手孔的型式、基本参数、尺寸及技术要求。
HG/T 2145.1适用于公称压力不大于1. 0 MPa,设计温度高于-20℃至200℃的搪玻璃设备用平盖手孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1804 一般公差未注公差的线性和角度尺寸公差
GB/T 5782 六角头螺栓
GB/T 6170 1 型六角螺母
HG/T 2050 搪玻璃设备垫片
HG/T 2105 搪玻璃设备活套法兰
HG 2432 搪玻璃设备技术条件
3型式、基本参数及尺寸
搪玻璃平盖手孔的型式、基本参数及尺寸见图1及表1、表2。
4技术要求
平盖的材料、设计、制造、检验和验收应符合HG 2432的规定。螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为±1.0mm,相邻两螺栓孔弦长的极限偏差为±0.5 mm。
机加工面制造公差按GB/T 1804中的m级。
搪玻璃平盖手孔应按搪玻璃设备总图或装配图的要求进行耐压试验和气密性试验。
5出厂文件、包装 、运输和贮存
1范围
HG/T 2145.1规定了搪玻璃设备用平盖手孔的型式、基本参数、尺寸及技术要求。
HG/T 2145.1适用于公称压力不大于1. 0 MPa,设计温度高于-20℃至200℃的搪玻璃设备用平盖手孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后的所有修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 1804 一般公差未注公差的线性和角度尺寸公差
GB/T 5782 六角头螺栓
GB/T 6170 1 型六角螺母
HG/T 2050 搪玻璃设备垫片
HG/T 2105 搪玻璃设备活套法兰
HG 2432 搪玻璃设备技术条件
3型式、基本参数及尺寸
搪玻璃平盖手孔的型式、基本参数及尺寸见图1及表1、表2。
4技术要求
平盖的材料、设计、制造、检验和验收应符合HG 2432的规定。螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为±1.0mm,相邻两螺栓孔弦长的极限偏差为±0.5 mm。
机加工面制造公差按GB/T 1804中的m级。
搪玻璃平盖手孔应按搪玻璃设备总图或装配图的要求进行耐压试验和气密性试验。
5出厂文件、包装 、运输和贮存
标准图片预览
标准内容
限#·25E05

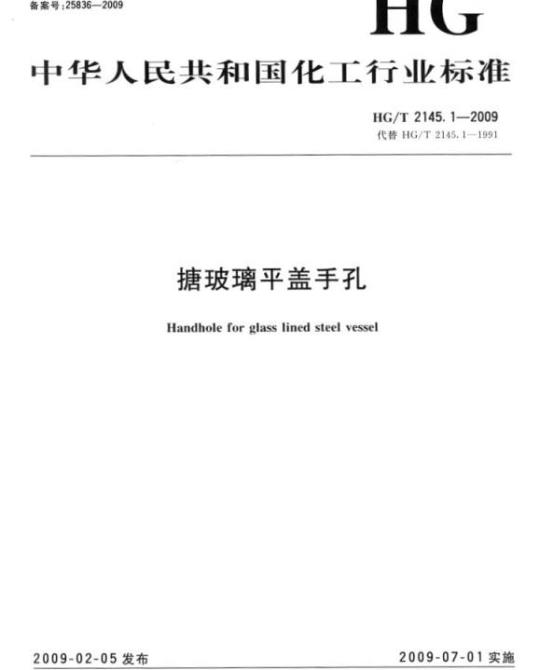

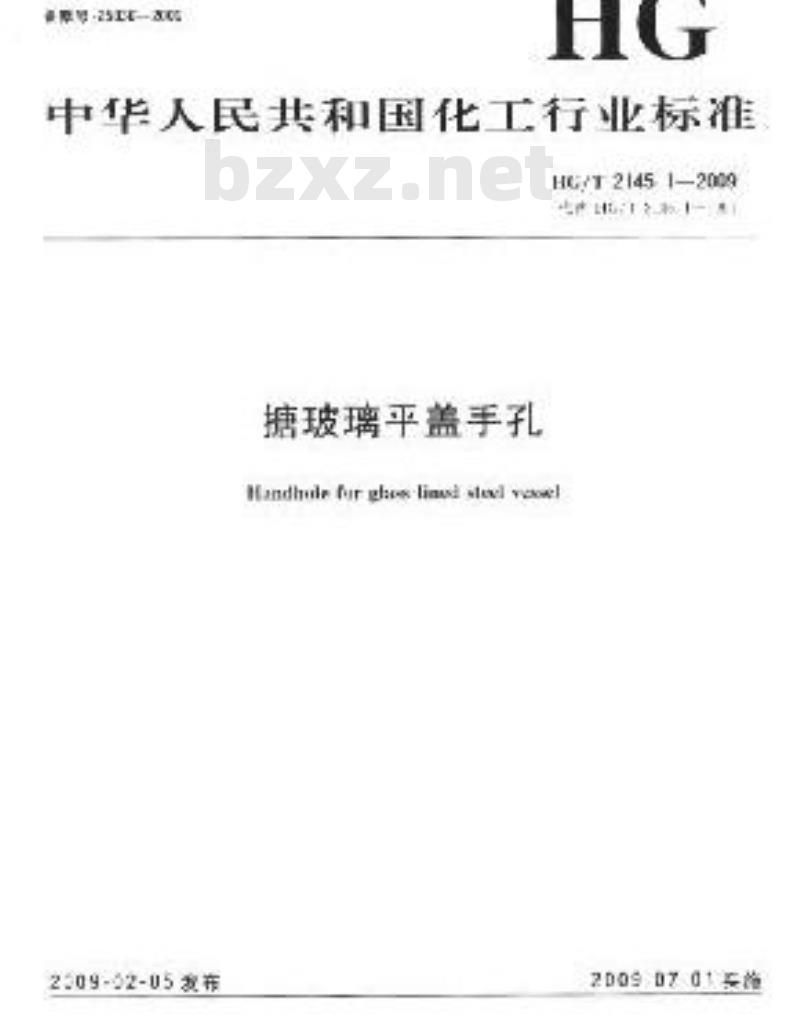

中华人民共和国化工行业标准
HG/T 2145 12009
塘玻璃平盖手孔
Handhole fur glae liud stexl aowel2509-02-05我布
2D0907015路
中华人民共和租国工业和信息化部发市前言

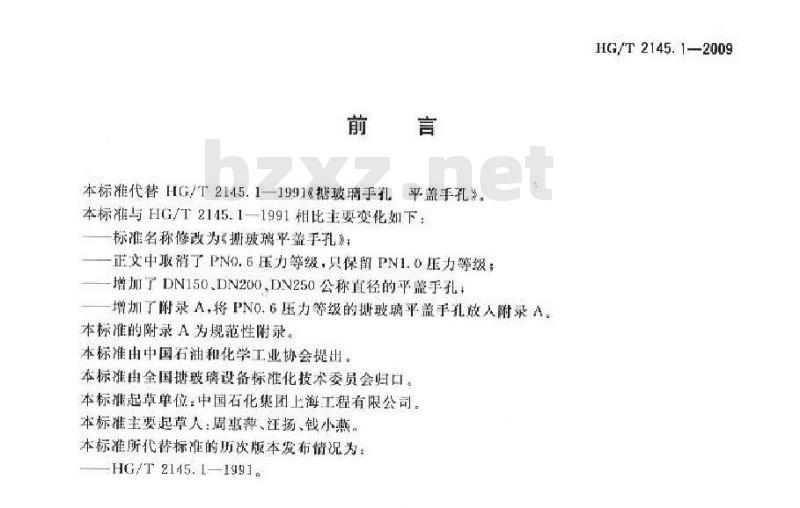

本标准代替HG/T2145.1—1991&批玻璃手孔平盖手孔。本标准与HG/T2145.1一1991相比主要变化如下：标准名称修改为搏玻璃平盖手孔》：一正文中取消了PNO.6压力等级，只保留PN1.0压力等级：增加了DN150DN200.DN250公称直径的乎盖手孔增加了谢录A，将PNO，6压力等级的势玻璃平盖手孔放人耐录A。本标准的附录A为规范性附录。
本标准由中国石油和化学工业协会提出。本标准由全国携玻璃设备标准化技术委员会归口本标准起草单位：中国石化集团上海工程有限公司本标准主要起草人：周惠萍、汪扬、钱小燕。本标准所代替标准的历次版本发布情况为HG/T 2145.1—1991.
YYKAONYKACa
HG/T2145.1—2009

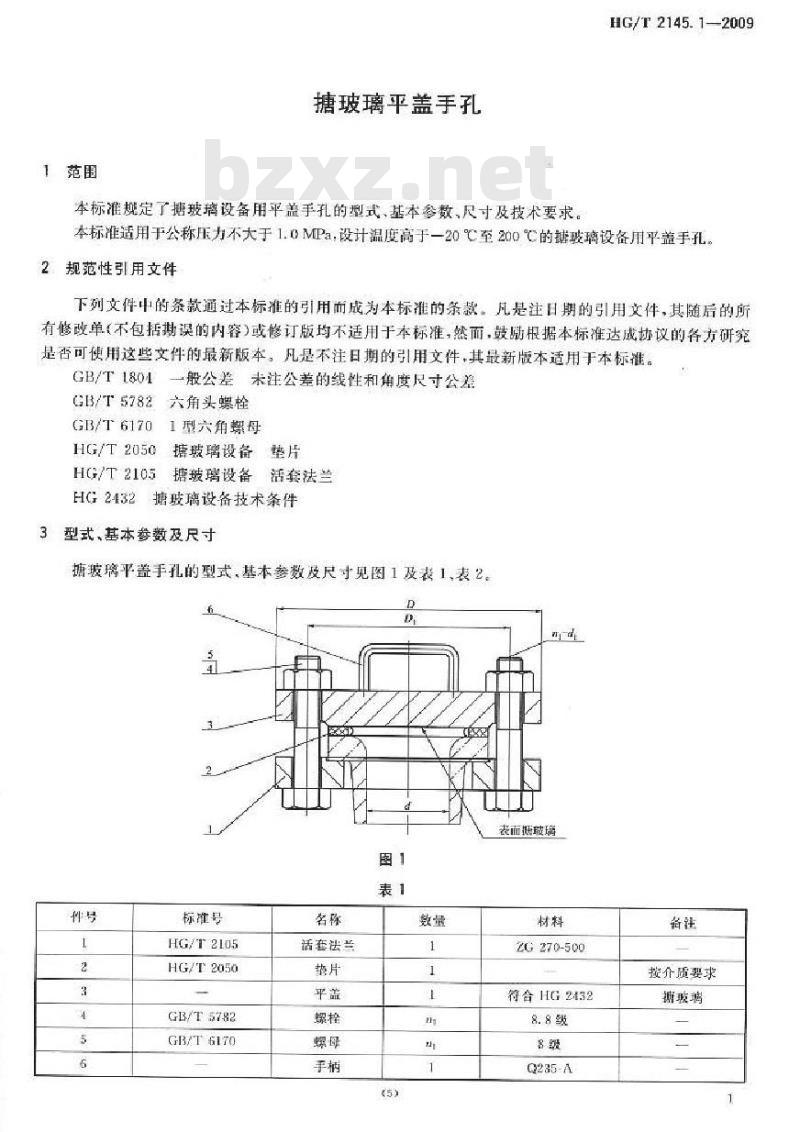

1范围
糖玻璃平盖手孔
本标准规定了携玻璃设备用平盖手孔的型式、基本参数、尺寸及技术要求。HG/T 2145.1—2009
本标准适用于公称压力不大于1.0MPa，设计温度高于一20℃至200℃的提玻璃设备用平盖手孔，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的所有修改单（不包括期误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1804一般公差未注公差的线性和角度尺寸公差GB/T5782六角头螺栓
GB/T61701型六角螺母
HG/T2050玻璃设备垫片
HG/T2105玻璃设备活套法兰
HG2432塘玻璃设备技术条件
型式、基本参数及尺寸
塘玻璃平盖手孔的型式，基本参数及尺寸见图1及表1、表2。D
表而抵玻璃
标准号
HG/T2105
HG/T2050
GB/T 5782
GB/T G170
活套法兰
ZG270-500
符合HG2432
Q235-A
按介质要求
撕骏翡
HG/T2145.1—2009
公称压力PN
公称直径DN免费标准bzxz.net
尺寸/mm

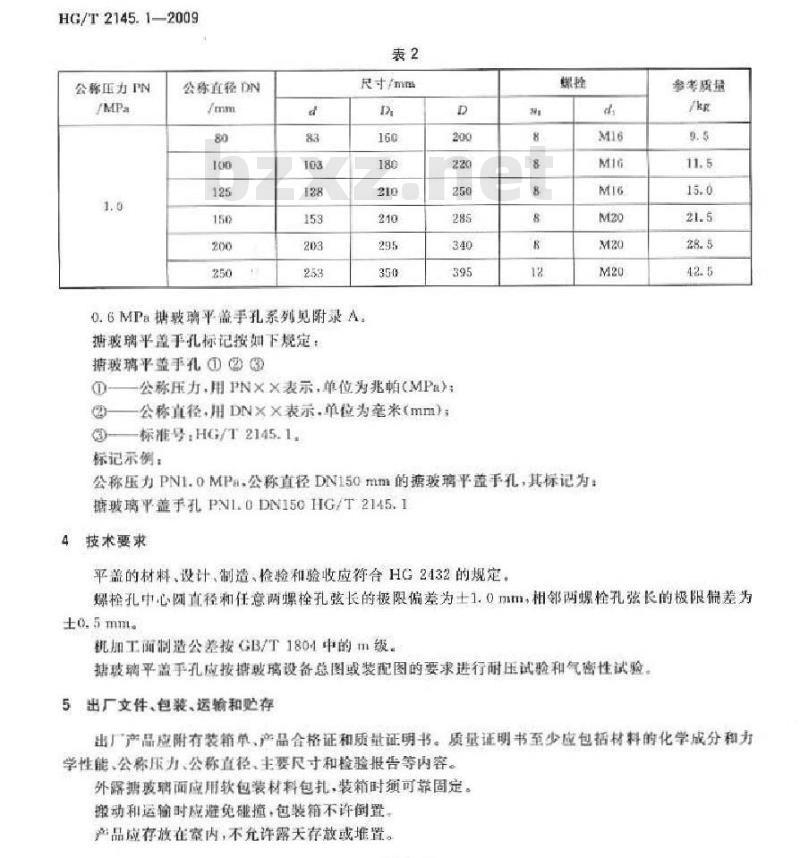

0.6MPa携玻骗平盖手孔系列见附录A。携度璃平盖手孔标记按如下规定：掉玻璃平美手孔OO
①公称压力用PN××表示，单位为兆帕CMPa2一一公称直径，用DNXX表示，单位为毫来（mm）：?-一标准号：HGT2145.1
标记示例：
公称压力PN1.0MP公称直轻DN150mm的插玻璃平盖手孔，其标记为：糖玻璃平盖手孔PNL.0DN150HG/T2145.1技术要求
平盖的材料，设计，制造，检验和验收应符合HG2432的规定。参零质量
螺栓孔中心阿直径和任意离螺栓孔弦长的极限偏差为士1.0mm，相邻两螺栓孔弦长的极限偏差为±0.5mm.
机加工面制造公整按GB/T1804中的m级携玻瑞平盖手孔应按携玻璃设备总图或装配图的要求进行耐压试验和气密性试验5出厂文件、包装、运输和存
出厂产品应附有装箱单，产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能，公称压力，公称直径、主要尺寸和检验报告等内容。外露携玻璃面应用软包装材料包扎，装箱时须可靠固定。搬动和运输时虚避免乱撞，包装箱不许倒置产品应存放在室内，不充许露天荐放或堆置。HYYKAONIKAca-

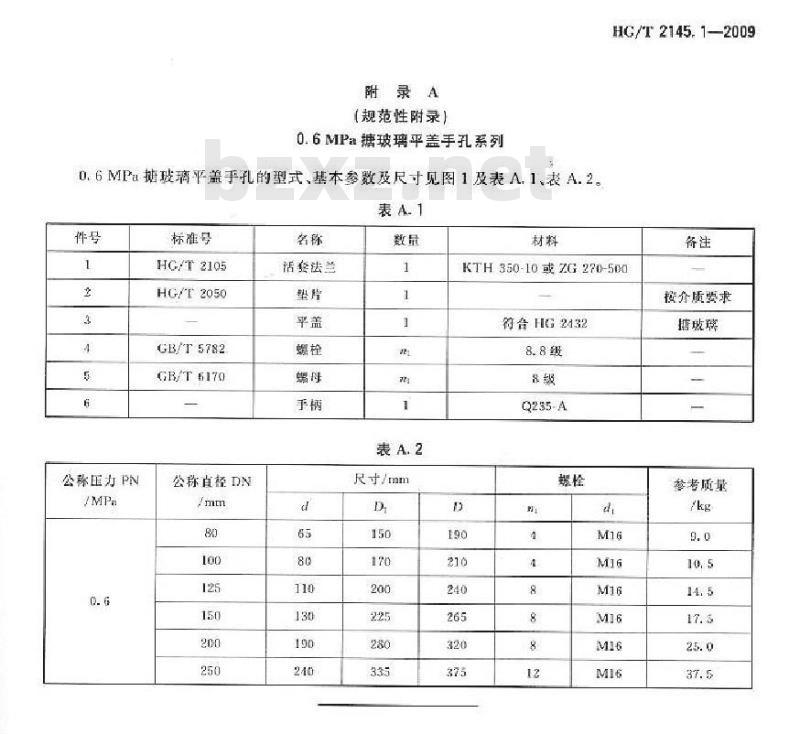

附录 A
【规范性附录】
0.6MPa糖玻璃平盖手孔系列
0.6MPa搏玻璃平盖手孔的型式、基本参数及尺寸见图1及表A.1、表A.2。表A1
公称压力PN
标准号
HG/T2105
HG/T2050
GB/T 5782
GB/T 6170
公称直径DN
活套法兰
尺寸/mm
HG/T2145.12009
KTH350-10或ZG220-50
按介质要求
符合HG2432
Q235-A
塘玻璃
参考质量
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
