本文件规定了颗粒增强金属基复合材料焊接镀覆层的技术要求、试验方法、检验规则、标识和随行文件及包装、运输和贮存。本文件适用于铝基碳化硅、铜金刚石、铝硅等颗粒增强金属基复合材料电子封装用铅锡、金、化学镀镍焊接镀覆层的检验和验收，其他镀覆层的检验和验收参照使用。

ICS.25.220
CCSA29

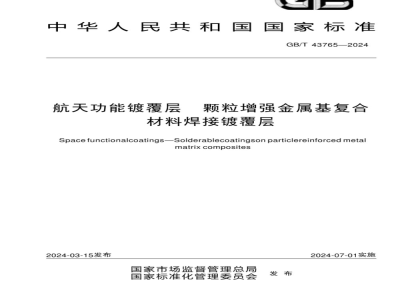

中华人民共和国国家标准國
GB/T43765—2024
航天功能镀覆层
颗粒增强金属基复合
材料焊接镀覆层
SpacefunctionalcoatingsSolderablecoatingsonparticlereinforcedmetalmatrixcomposites
2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-07-01实施
GB/T43765—2024
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起章规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国宇航技术及其应用标准化技术委员会（SAC/TC425）、全国金属与非金属覆盖层标准化技术委员会(SAC/TC57)提出并归口。本文件起草单位：北京卫星制造厂有限公司、中国航天标准化研究所、中国机械总院集团武汉材料保护研究所有限公司、北京星驰恒动科技发展有限公司、中国电子科技集团公司第三十八研究所、航天材料及工艺研究所、上海航关设备制造总厂有限公司、中国科学院金属研究所、西安空间无线电技术研究所、北京遥感设备研究所、西安航关发动机有限公司。本文件主要起草人崔庆新、曹克宁、王冬、白晶莹、冯立、王甜甜、张德忠、杨鑫、赵澈景、卢海燕、叶辉、翟运飞、王东、黄光荪、王敏、顾楞涵、杨战争、张杭、郑、冯磊、赵阔、易娟。1
1范围
航天功能镀覆层颗粒增强金属基复合材料焊接镀覆层
GB/T437652024
本文件规定了颗粒增强金属基复合材料焊接镀覆层的技术要求、试验方法、检验规则、标识和随行文件及包装、运输和贮存。
本文件适用于铝基碳化硅、铜金刚石、铝硅等颗粒增强金属基复合材料电子封装用铅锡、金、化学镀镍焊接镀覆层的检验和验收，其他镀覆层的检验和验收参照使用。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db:交变湿热(12h+
12h循环）
GB/T2828.1计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划里术语
GB/T3138
3金属及其他无机覆盖层
表面处理
GB/T5270一2005金属基体上的金属覆盖层GB/T6462金属和氧化物覆盖层
厚度测量
GB/T13979
质谱捡漏仪
GB/T16745
GB/T16921
GB/T34522
GB/T34558
GB/T 33864
术语和定义
电沉积和化学沉积层
显微镜法
金属覆盖层产品钎焊性的标准试验方法金属覆盖层覆盖层厚度测量X射线光谱方法航天器热真空试验方法
金属基复合材料术语
质谱仪通用规范
附着强度试验方法评述
GB/T3138、GB/T34522和GB/T34558界定的术语和定义适用于本文件技术要求
、镀覆前处理
产品在镀覆前，应先采用乙醇等溶剂或者采用其他方法去除油污后再进行镀覆处理。4.2镀层结构
焊接镀覆层一般由底镀层及面镀层组成，其要求如下：1
GB/T43765—2024
底镀层应选用铜镀层或镍镀层等；面镀层应选取铅锡、金、化学镀镍层等。4.3外观
一般要求
目视时，镀覆层色泽应均匀一致、无起泡、无针孔、无粗糙不平、无裂纹。4.3.2
允许缺陷
镀层允许缺陷为：
由表面粗糙度、材料、状态差异导致的色泽差异；非重要面上轻微的夹具接触痕迹：边角与深凹处镀层颜色有差异；直径小于或等于6mm，其深度大于1倍孔径的盲孔内表面无镀层、深度大于或等于2倍孔径的通孔(槽)内表面无镀层；
有局部镀的情况下，允许镀覆边界向非镀覆区域偏移，无设计要求时，偏移量不大于2mm。不准许缺陷
镀层不准许缺陷为：
对性能、使用起到重要作用的表面上局部无镀层；严重水渍：
镀层有烧伤及裂纹；
镀层起泡、脱落。
镀层厚度应符合表1的规定。当需方对镀层厚度有特殊有要求时，应经供需双方协商。焊接镀覆层厚度
单位为微米
附着强度
镀覆层
铅锡镀覆层
金镀覆层
化学镀镍镀覆层
经热衰试验后，镀覆层外观应满足4.3的要求。可焊性
总厚度
面镀层厚度
基材表面金属镀覆层经过可焊性测试后，焊料覆盖层应附着牢固、光亮、平滑、均匀。耐高温性能
镀覆层应满足以下使用温度要求：a)
金镀覆层：350℃；
铅锡合金镀覆层：150℃；
镀镍镀覆层：350℃。
经耐高温试验后，镀覆层外观应满足4.3的要求。：耐交变湿热性能
经10个循环的交变湿热试验后，目视镀覆层表面应无腐蚀。4.9常压热循环
经100次常压热循环试验测试后，镀覆层外观应满足4.3的要求。真空热循环
经8.5次真空热循环试验测试后，镀覆层外观应满足4.3的要求。4.11
释氢量
镀覆层的释氢量应小于4000×10-9。试验方法
5.1外观
GB/T43765—2024
在光照度不低于300lx条件下，距产品约350mm处，目视检验镀覆层外观，重要部位采用10倍~40倍显微镜检验镀覆层外观。
5.2厚度
按照GB/T6462中规定的显微镜法或按GB/T16921中规定的X射线光谱方法测量镀覆层厚度。仲裁时按照GB/T6462中规定的显微镜法执行。5.3
附着强度
按GB/T5270一2005中规定的“热震法”。金镀覆层热震试验温度为220℃，铅锡合金镀覆层的热震试验温度为150℃，镀镍镀覆层的热震试验温度为220℃，将产品或试样采用烘箱保温1h，然后放入室温水中骤冷。
5.4可焊性
按GB/T16745的规定执行。
5.5耐高温性能
按附录A的规定执行。
5.6耐交变湿热性能
按GB/T2423.4—2008中第3章规定的方法1执行。5.7常压热循环
按附录B的规定执行。
GB/T43765—2024
真空热循环
按GB/T34522的规定执行。
释氢量
按附录C的规定执行。
检验规则
检验分类
本文件规定的检验分类如下
鉴定检验；
交收检验。
检验环境条件
各检验应在下列环境条件下进行a)
温度：15℃~35℃；wwW.bzxz.Net
气压：当地环境大气压；
照度：≥300lx。
检验仪器及设备要求
检验用仪器及设备应满足如下要求：a)
检验用仪器及设备经计量合格，并在有效期内；量程和精度满足产品检验要求。检验项目
检验项目以及相应试验方法和要求应符合表2的规定。表2
检验项目
附着强度
可焊性
耐高温性能
耐交变湿热性能
常压热循环
真空热循环
释氢量
鉴定检验
检验项目表
交收检验
要求章条号
\。”为必检项目；“。”为可选项目(供需双方协商）；\二”为不检项目。试验方法章条号
6.5鉴定检验
6.5.1检验时机
有下列情况之一时，应进行鉴定检验新研工艺或新建生产线初次使用前；a)
b）溶液配方、基材材料、设备或工艺流程发生重大改变时；设备、生产线停产超过两年再重新生产时。c）
2检验数量及要求
GB/T43765—2024
鉴定检验受检样品数应不少于5件。当产品数量较少、价值昂贵或在产品上不具备测试试验条件时，可用与产品材质、表面状态、加工状态一致，并与产品一起同槽处理的替代试样来测试镀层的厚度、附着强度等性能。替代试样的尺寸为40mmx40mm×(1~2)mm或(Φ20~Φ100)mm×(1~5）mm。6.5.3合格判据
合格判据如下：
其中一个检验项目不符合要求，则判定该检验项目鉴定检验不合格；a)
检验项目全部符合要求，则判定鉴定检验合格。b)
6.6交收检验
6.6.1检验时机
产品交付时，应进行交收检验。6.6.2检验数量
6.6.2.1组批
镀覆层按需方产品需求组批交验，同批次产品应在同一时间、同一操作者、同一槽体、同一工艺参数下完成。
6.6.2.2抽样方案
6.6.2.2.1镀覆层应100%进行外观检验。6.6.2.2.2当产品具备检验镀层厚度的条件时，可采用产品检验镀层厚度，取样数量按照GB/T2828.1中一次正常检查抽样方案（检查水平Ⅱ)执行，或由供需双方协商确定。当产品不具备检验镀层厚度的条件时，采用替代试样检验，数量为3件，尺寸一般为40mm×40mm×（1~2）mm或（Φ20~$100)mmx(1~5)mm。
6.6.2.2.3附着强度、可焊性、耐高温性能采用替代试样检验，数量为3件，尺寸一般为40mm×40mm×(1~2)mm或(Φ20~Φ100)mm×(1~5)mm6.6.2.2.4释氢量替代试样数量由供需双方协商确定。6.6.3合格判据
合格判据要求如下。
检验项目全部符合要求，则判定该批产品合格。a)
检验项目中若外观不符合要求，则判定该件产品不合格。b)
GB/T43765—2024
检验项目中若取样产品镀层厚度不符合要求，则对产品100%进行复检，复检镀层厚度合格则判定该件产品合格，复检镀层厚度不合格则判定该件产品不合格；若替代试样镀层厚度不符合要求，且产品不具备检验镀层厚度的条件，则判定该批产品不合格。检验项目中若附着强度不符合要求，则判定该批产品不合格。d)
检验项目中若可焊性不符合要求，则判定该批产品不合格检验项目中若耐高温性能不符合要求，则判定该批产品不合格。检验项目中若释氢量不符合要求，则判定该批产品不合格。7标识和随行文件
7.1标识
标识一般在工程图、订购单、合同或产品说明书等文件中规定，标识内容一般包括但不限于基材材料、底镀层、中间镀层及面镀层的顺序、镀层厚度。7.2
随行文件
每批产品应附有随行文件，主要包括：a）合格证；
装箱单；
试验报告；
其他随行文件。
3包装、运输和贮存
8.1包装
镀覆后，产品采用干净、无污染绵纸或电容器纸等进行包装，必要时采用气垫膜进行二次包装，然后放入包装箱中。
8.2运输
在产品转运时，产品不应发生碰伤、划伤和受潮，保证包装箱无破损。8.3贮存
产品在贮存时，不应碰伤、划伤和受潮，保持表面干净，不应裸手触摸在后续使用过程中，不应将产品放置在具有粉尘等颗粒物的环境中，放置镀后产品的库房应远离含强酸等腐蚀性介质的大气环境，不应将带有镀层的产品放入剧烈的超声波环境中振荡，不应用尖锐的金属制品刺、划产品表面，以免损伤镀层。6
A.1仪器设备
附录A
(规范性)
耐高温试验方法
GB/T43765—2024
耐高温试验应选用高温烧结炉、马弗炉、热处理炉或者焊接炉等仪器设备，主要性能及技术指标应满足表A.1的要求。
表A.1仪器设备的主要性能及技术指标序号
温度范围
控温精度
技术指标
最高温度不低于350℃
优于±5℃
注：若镀覆层易氧化，设备内部需为真空，保护性或还原性气氛，其中真空度不低于1.0Pa保护性气氛采用氮气或者氢气，还原性气氛采用氢气。试验要求
测试仪器设备内部应干净、无油污。测试过程中不应裸手接触镀覆层。测试过程中应保证产品之间彼此不接触，且产品不接触仪器设备的内壁。易氧化的镀覆层应在真空环境、保护性气氛环境或者还原性气氛环境中测试。耐高温试验若在空气条件下进行，则同一产品的耐高温性能的检验次数原则上应不大于1次。试验步骤
空气条件
设定仪器设备的测试温度。
当测试设备达到设定温度后，保温15min以上。打开测试设备，放入待测试产品。当测试设备重新达到设定温度后，保温5min~10min。取出产品，冷却至室温。
检验产品外观。
真空、还原性气体或者保护性气体条件打开测试设备，放入待测试产品。A.3.2.1
A.3.2.2测试设备抽真空，通入保护性气体或还原性气体。A.3.2.3
设定仪器设备的测试温度。
当测试设备达到设定温度后，保温15min以上。将待测试产品随炉冷却至室温，取出产品。检验产品外观。
GB/T43765—2024
B.1仪器设备
附录B
(规范性)
常压热循环试验方法
B.1.1热循环装置应有两个不同温度的恒温区域，且能使替代试样快速地(10s内)从一个恒温区转移至另一个恒温区，替代试样的转移采用人工或机械的方法。B.1.2高温恒温区的温度应能达到200℃，低温恒温区的温度应能达到-160℃，如采用浸入液氮的方法，低温温度可达到-196℃
B.1.3恒温区温度控制精度：高温区±2℃，低温区±5℃。B.2试验条件
替代试样的高温值和低温值应符合镀覆层技术要求，一般高温为100℃，低温为-100℃B.2.1
或-196℃。
B.2.2热循环次数应符合镀覆层技术要求，一般为100次~300次。B.2.3替代试样尺寸一般为40mm×40mm×2mm。B.3i
试验程序
将替代试样安装在支架上，装入热循环装置中，当高、低温区温度达到技术要求规定的温度后，开始热循环试验。记录循环次数和试验温度。
B.3.4试验完成后，目视检查替代试样表面镀覆层无开裂、剥落、气泡、变色等现象。8
