YD/T 1484-2011.Measurement method for radiated RF power and receiver performance of mobile stations.
1范围
YD/T 1484规定了移动台的空间射频辐射功率和接收机性能测量方法,包括频率范围和限值。
YD/T 1484适用于便携和车载使用的移动台，也适用于那些由交流电源供电且在固定位置使用的移动台以及通过USB接口、Express接口 和PCMCIA接口等接口连接在便携式计算机的数据设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
3GPP2 C.S0011-B:2002 cdma2000移动台最低性能建议标准
3GPP2 C.S0033-0:2004 cdma2000高速率接入终端最低性能建议标准
IEEE 1528 确定人体内无线通信设备产生的峰值空间平均比吸收率(SAR)的推荐准则:实验方法
3GPP TS 51.010移动台一致性规范
3GPP TS 05.05 GSM/EDGE无线接入网络技术规范:无线发射和接收
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
总全向辐射功率Total Isotropic Radiated Power
移动台在空间三维球面上的射频辐射功率积分值，反应了移动台在所有方向上的发射特性。
3.1.2
总全向辐射灵敏度Total Isotropic Radiated Sensitity
移动台在空间三维球面上的接收灵敏度积分值，反应了移动台在所有方向上的接收特性。
3.1.3
最小前向链路功率Minimum Forward-Link Power
由基站发出的使移动台的误码率(或误帧率)达到某一水平时的最 小功率。

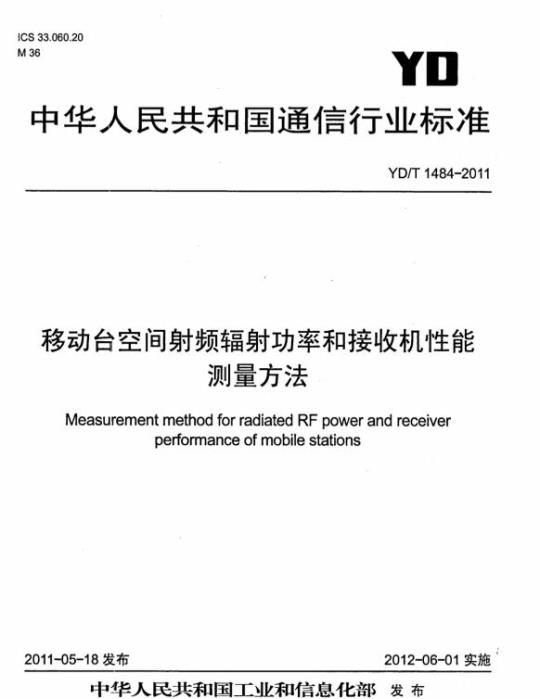

ICS33.060.20
中华人民共和国通信行业标准
YD/T1484-2011
移动台空间射频辐射功率和接收机性能测量方法
Measurement method for radiated RF powerand receiverperformanceofmobilestations
2011-05-18发布
2012-06-01实施
中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件
3术语、定义和缩略语·
3.1术语和定义.
3.2缩略语
4试验条件..
4.1坐标系统
4.2测量通用条件·
4.3移动台测量·
射频辐射功率测量方法·
功率测量设备
功率测量通用条件
CDMA射频辐射功率测量·
GSM射频辐射功率测量·
GPRS射频辐射功率测量（可选）5.6
EGPRS射频辐射功率测量
CDMA1xRTT射频辐射功率测量
cdma2000EV-DO射频辐射功率测量.5.9TIRP的简易测试方法…
接收机性能测量·
接收机性能测量通用条件.
CDMA接收机性能测试
GSM接收机性能测试·
GPRS接收机性能测试（可选）
EGPRS接收机性能测试.
6.6CDMA1xRTT接收机性能测试
6.7cdma2000EV-DO接收机性能测试.*.6.8TIRS的简易测试方法
附录A（规范性附录）纹波测试·附录B（规范性附录）测试系统不确定度分析附录C（规范性附录）人头模型和组织液配方附录D（规范性附录）TIRP与TIRS计算方法附录E（规范性附录）人手模型定义与要求*·附录F（规范性附录）人手模型使用方法：次
建筑321---标准查询下载网
YD/T1484-2011
YD/T1484-2011
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》~GB/T1.2-2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的要求编写。与本标准技术内容相关的有如下标准，在本标准的制定过程中还注意了与以下标准的协调统：YD/T1214-2002900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务设备技术要求：移动台：YDC023-2003800MHzCDMA1X数字移动通信网设备测试方法：移动台第1部分：基本无线指标、功能和性能。
本标准为YD/T1484-2006的修订版本，与修订前标准的主要技术差异为：1．增加了GPRS/EDGE相关测试要求；2．增加了CDMA1xRTT相关测试要求：3.增加了cdma2000相关测试要求；4.增加了笔记本配置时的测试要求；5.增加了人手模型相关测试要求；6．将标准限值进行了更新。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中兴通讯股份有限公司、华为技术有限公司。本标准主要起草人：郭琳、肖雳、谢玉明、张兴海、禹忠、李雯雯、刘启飞、王娜、周北琦、杨蒙、安旭东。
本标准于2006年6月第一次发布，本次为第一次修订。I
1范围
移动台空间射频辐射功率和接收机性能测量方法
YD/T1484-2011
本标准规定了移动台的空间射频辐射功率和接收机性能测量方法，包括频率范围和限值。本标准适用于便携和车载使用的移动台，也适用于那些由交流电源供电且在固定位置使用的移动台以及通过USB接口、Express接口和PCMCIA接口等接口连接在便携式计算机的数据设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPP2C.S0011-B:2002
3GPP2C.S0033-0:2004
IEEE1528
3GPPTS51.010
3GPPTS05.05
3术语、定义和缩略语
3.1术语和定义
cdma2000移动台最低性能建议标准cdma2000高速率接入终端最低性能建议标准确定人体内无线通信设备产生的峰值空间平均比吸收率（SAR）的推荐准则：实验方法
移动台一致性规范
GSM/EDGE无线接入网络技术规范：无线发射和接收下列术语和定义适用于本文件。3.1.1
总全向辐射功率TotalIsotropicRadiatedPower移动台在空间三维球面上的射频辐射功率积分值，反应了移动台在所有方向上的发射特性。3.1.2
总全向辐射灵敏度TotalIsotropicRadiatedSensitivity移动台在空间三维球面上的接收灵敏度积分值，反应了移动台在所有方向上的接收特性。3.1.3
最小前向链路功率MinimumForward-LinkPower由基站发出的使移动台的误码率（或误顿率）达到某一水平时的最小功率。3.1.4
接近水平面全向辐射功率NearHorizonPartialIsotropicRadiatedPower移动台在接近水平面上一定夹角范围内的辐射功率积分值，反应了移动台在此夹角范围内的发射特性，3.1.5
接近水平面全向辐射灵敏度NearHorizonPartialIsotropicRadiatedSensitivity建筑321-标准查询下载网
YD/T1484-2011
移动台在接近水平面上一定夹角范围内的接收灵敏度积分值，反应了移动台在此夹角范围内的接收特性。
3.2缩略语
下列缩略语适用于本文件。
4试验条件
Bit ErrorRatio
Block Error Ratio
Coding Scheme
Ear Reference Point
EquipmentUnderTest
Frame Error Rate
Mobile Station
ModulationCodingScheme
Packet Error Ratio
RadioFrequency
Root Mean Square
误码率
误块率
编码方案
耳参考点
受试设备
误顿率
移动台
调制编码方案
误包率
均方根值
为衡量移动台三维空间射频辐射功率和接收机性能，本标准规定测量移动台的球形等效全向辐射功率，简称总全向辐射功率（TotalIsotropicRadiatedPower，TIRP）和球形等效全向辐射灵敏度，简称总全向辐射灵敏度（TotalIsotropicRadiatedSensitivity，TIRS）。由于移动台在自由空间状态下的测量结果和在人头模型左、右耳以及人手模型等各种测试状态下的测量结果可能互不相同，所以本标准要求需分别进行各通信制式相应章节规定的所有测试状态下的测试。对于支持多种典型工作状态的移动台，只要求在主机械模式下进行测试。
随着技术的发展而出现的新制式的空间射频辐射功率和接收机性能测试方法以相应的产品族测试方法为准。若没有相关产品族标准可参考，则以本标准的第5.2节和6.1节的通用测试方法为准。4.1坐标系统
图1为典型球形坐标系统，Phi（Φ）轴即为Z轴，Theta角定义为测量点与+Z轴之间的夹角，Phi角定义为测量点在XY平面上的投影与+X轴之间的夹角。+zre
图1球形坐标系统
(ThetaAxis）
定义了球形坐标系统以后，定义每个测量点的两个正交极化方向：Phi极化方向定义为Phi轴旋转时的运动方向，Theta极化方向定义为Theta轴旋转时的运动方向，如图2所示。2
Phi极件
Theta极化
(ThetaAxis)
-z(phiAxis）
图2测量天线极化示意图
YD/T1484-2011
本标准假定EUT支撑物沿一Z轴方向，因此会导致Theta=180°时的数据点无法测量，所以对于球形测量覆盖区域（基于15度步长）不包括>165°的区域4.2测量通用条件
测试在全电波天线暗室中进行，EUT旋转中心与测量天线相位中心之间的距离必须大于最小测试距离R（见附录A），整个测量系统在进行本标准所要求的所有测试时，其综合扩展不确定度需小于2.25dB（见附录B）。EUT支撑夹具结构必须能够满足对移动台进行自由空间、人头模型左右耳共三种测试条件的要求，并且使用射频透明材料。为便于测试，基于球形测试方法，定义两种定位系统：分布轴系统和组合轴系统。分布轴系统是指两个旋转轴相互独立，参见图3（a），此时测量天线围绕Theta轴转动，EUT围绕Phi轴转动。组合轴系统的两个旋转轴相互结合在一起，参见图3（b），此时是在Theta轴定位器基础上加装Phi轴定位器，EUT同时绕两个轴旋转。
图3典型分布轴系统和组合轴系统基于以上定位系统定义两种测量扫描方法。（1）圆锥切法：组合轴系统和分布轴系统均能实现圆锥切扫描方法。此时，扫描的轨迹为一系列的0角相同的点构成的圆锥。9=0°和0一180°时不用测试。测试过程中，测量天线定位在个起始0角，EUT绕Φ轴旋转360°，测量天线移到下一个0角，重复上述步骤进行测量。在进行射频辐射功率和接收机性能测试时，为了减小EUT复定位引起的测量不确定度，E。和E。要求同时测试。（2）大圆切法：只有组合轴系统才能实现大圆切法，此时扫描的轨迹为一系列的Φ角相同的点构成的大圆。测试过程中，测量天线定位在一个起始Φ角，EUT绕0轴旋转180°，测量天线移到下一个Φ角，重复上述步骤进行测量。在进行射频辐射功率和接收机性能测试时，为了减小EUT复定位引起的测量不确定度，E。和E。要求同时测试。3
建筑321—一标准查询下载网
YD/T1484-2011
组合轴系统典型测试配置如图4所示，分布轴系统典型测试配置如图5所示。其他具有类似极化特性，并且能够在规定位置获得数据点的定位系统也可以用来进行测试。主控计算机
频谐分析仪
或接收机
频谱分析仪
或接收机
基站模拟器
频谱分析仪
或接收机
频谱分析仪
或接收机
基站模拟器
主控计算机
放大器
放大器
射频开关
测试天线
全电波暗室
通信天线
图4自由空间下组合轴系统典型试验配置放大器
全电波暗室
放大器
射频开关
通信天线
图5自由空间分布轴系统典型试验配置根据EUT类型，分别在以下几种情况下进行测试。Theta角
Phi角
Theta角
1）自由空间：EUT置于转台上方，三维旋转轴的中心为移动台听筒位置，听简位置定义见IEEE-1528。图6和图7分别为直板式与折叠式移动台在自由空间测试条件下的坐标系统，其中，移动台纵向长轴为Z轴，右手法则定义x和Y轴。
移动台底端
图6直板式移动台自由空间坐标系统听筒
移动台底端
图7折叠式移动台自由空间坐标系统YD/T1484-2011
2）仅人头模型：人头模型置于转台上方，EUT紧贴人头模型。由于EUT在人头模型的左右耳两种情况下测量的数据可能不同，所以本标准要求在两种情况下分别测试，模拟人头模型组织液配方见附录C。图8为移动台置于人头模型上时的坐标系统，此时十Z轴指向人头模型顶部，右手法则定义十X和十Y轴，十Y轴由左耳穿出，如图8中实线所示。++z
图8人头模型坐标系统
测试过程中要尽量避免测试耳在最顶部情形，在此情况下，若人头含有气泡，可能会得到错误的结果。为了减小测量不确定度，人头模型中应填满组织液以排除气泡，本标准规定每周至少应检查一次组织液的状态，在人头模型长时间水平放置后，所有气泡汇聚以后直径应小于2cm。3）人头和人手模型：本标准只要求在人头右耳加右手的情况下进行测试。人手模型的定义和要求见附录E，人手模型的选择及使用方法见附录F。此时，人头模型置于转台上方，EUT放置在相应的人手模型里，然后置于人头模型上，要求EUT与人头模型的脸颊夹角为6°。在测试报告中，需详细给出所使用人手模型的测试布置情况，并需附上测试布置图。
该配置下的坐标系统与仅人头模型下的坐标系统一致。鉴于目前对模拟人头+模拟人手场景下的测试结果还不够充足，故本标准只要求移动终端的天线性能在模拟人头+模拟人手场景下的测试结果比纯模拟人头场景下的恶化小于表1中要求的数值。待测试结果经充足验证后，再以各制式相应的模拟人头+模拟人手场景下的限值为准。表1模拟人头+模拟人手场景下天线性能要求频段
手模型类型
翻盖机手模型
其他手模型
翻盖机手模型
其他手模型
建筑321--标准查询下载网
天线性能恶化要求
YD/T1484-2011
4）仅人手模型：本标准只要求在右手模型下进行测试。人手模型的定义和要求见附录E，人手模型的选择及使用方法见附录F。
此时，将EUT置于相应的人手模型里并偏离垂直面45°。在测试报告中，需详细给出所使用的人手模型的测试布置情况，并需有测试图片。图9为移动台置于人手模型上时的坐标系统。其中，L线与显示屏垂直并穿过其中点，M线平行于显示屏水平轴，M线与L线相交于显示屏的中点。定义显示屏的中点为坐标原点，+Y轴沿M线指向移动台右侧。+X轴指向显示屏上方，并在L线下方与其成45°角。+Z轴指向显示屏上方，并在L线上方与其成45°角。直板式移动台
显示屏
移动台底端Www.bzxZ.net
滑盖式移动台
显示屏
移动台底端
图9人手模型坐标系统
折强式移动台
显示屏
移动台底端
5）笔记本模型：笔记本模型主要分为数据模块内嵌于笔记本模式（例如上网本）和数据模块外插于笔记本模式（例如：USB数据终端）。a.数据模块内嵌于笔记本模式
a.1配置要求
被测笔记本操作系统应当处于空闲状态，其他参考如下设置。如必要，制造商应提供如何将EUT设置为以下状态的说明。
·显示器
o笔记本电脑或超便携式移动个人电脑（笔记本外形）的角度设置■从水平底座到显示器LCD的前端夹角为110°±5°■厂家锁定的接近110°的位置
o平板电脑需与X-Y平面平行
·无线信号的传输状态
除所用的无线模块外，关闭其他嵌入式模块，例如无线局域网模块，蓝牙模块等·接收分集一关闭
·电源管理设置
电脑屏幕保护一无
关闭显示器一从不
关闭硬件一从不
系统休眠一从不
系统待机一从不
·显示器（LCD）背光强度一中等强度（50%或相当于50%的强度）。环境光传感器一关闭
·键盘背景灯一关闭
。环境光传感器一关闭
·电池供电（仅标准电池）
·CPU和总线时钟频率的动态控制或节能-如果可能，将相关设置关闭·可伸缩天线的EUT只需在天线厂家推荐的配置下进行测试a.2测试布置
YD/T1484-2011
为减小测试环节中EUT所占的物理体积，旋转中心定义为EUT三维几何中心。通常，打开的笔记本电脑旋转中心一般是键盘之上、显示器之前的空间中一点。本节定义笔记本电脑和平板电脑两种被测的定位方法。笔记本电脑
EUT的参考平面定义为EUT机身水平底座平面。该平面与暗室Phi轴垂直。将EUT摆放到暗室中，将笔记本电脑放在水平平面上并打开，调整LCD显示器和水平面角度为110°，定位并标出点A到H，点H位于AB连线和DE连线的交点上，在LCD表面。如图10所示。z
侧面图
图10笔记本电脑定位方法
正面图
对于分布轴圆锥切法暗室，将笔记本放在转台中心基座上，EUT屏幕的+X轴朝向phi=0°，theta=90°方向。假设暗室激光十字准线系统指向phi-270°，theta=90°方向，转动转台到phi=270°位置。调整转台高度，使十字准线的水平光束交于H点。然后，沿着Y轴方向调整笔记本位置，使垂直光束穿过A、B、C和H点。
建筑321---标准查询下载网
YD/T1484-2011
转动转台回到phi=0°位置，沿着EUTX轴调节笔记本使垂直光束穿过F和G点。如果需要，可以在EUT后面F点放一个物体以便于观察垂直激光束的位置。转台回到phi=270°的位置并重新检查对齐。如果需要可重复。
对于组合轴大圆切法暗室，将笔记本机身固定在Phi轴卡具上，使得Phi旋转轴处于BC连线和FG连线的交点中心。绕Phi轴旋转EUT直到笔记本的+X方向垂直向下（显示器面朝下）。沿着Phi轴调节底座直到H点与Theta轴对准，Theta轴可经铅垂线或激光定位器的验得。转动Phi轴回到Phi=0°的位置并重新检查Theta轴是否穿过D和E点。如果需要可重复。平板电脑
对于平板电脑形式的EUT，假设显示器朝向+Z方向，+X方向指向预期的用户位置。由于这类设备常常支持多个显示方向，制造商应指明假设的EUT参考坐标系。这些说明应包含在测试报告中。在将EUT放置入暗室之前，定位并标识出点A到K等一系列辅助定位点，如图11所示。牛2
图11平板电脑定位方法
对于分布轴圆锥切法暗室，将平板电脑放置在转台中心基座上，将EUT+X轴朝向phi=0°，theta=90°方向。由于假设暗室激光十字准线系统置于phi=270°，theta=90°方向，调节平板电脑高度使十字准线水平光束交于B点。
沿着EUTX轴调整其位置，使垂直激光束交于A、B、C和J点。如需要，放置一个物体于EUT后面点以便于观察垂直激光束的位置。转动转台到phi=90°位置并沿着EUT的Y轴调节平板电脑使垂直激光束穿过G、H、I和K点。如需要，放置一个物体到EUT之后的K点以便于观察垂直激光束的位置。转台回到phi=0°位置，重新检查对准。如需要可重复。
对于组合轴大圆切法暗室，将EUT机身固定在Phi轴卡具上，使Phi旋转轴中心位于AJ连线和GK8
连线的交点上。
YD/T1484-2011
绕Phi轴旋转EUT直到平板Y方向垂直向下。沿着Phi轴调整底座直到点B与Theta轴对齐，Theta轴可通过铅垂线或激光定位器校准。绕Phi轴旋转EUT直到平板X方向垂直向上。利用铅垂线或激光定位器验证点H与Theta轴对齐。如需要可重复。b.数据模块外插于笔记本模式
由于数据模块需配合笔记本电脑使用，故采取标准参考笔记本方式，将数据模块直接插入标准参考笔记本中。将其组合体视为EUT。b.1标准参考笔记本配置要求
标准参考笔记本操作系统应当除于空闲状态，其他配置要求与a.1节中相同。标准参考笔记本的相关配置要求如下：
显示器——14.1寸宽屏幕显示器USB主驱动槽口一位于+Y轴方向，并且紧靠屏幕一端排风口设计-—需尽量减小对USB槽口温度变化的影响数据模块控制软件保持USB网卡控制软件开启且工作正常笔记本厚度-—笔记本屏幕翻开后其机身厚度为21～32mmUSB型数据终端（可旋转型和非旋转型）的主机械模式定义为其主体水平插入USB主驱动槽口。如需定义其他主机械模式，制造商需提供相关说明文件，并记录在测试报告中。其他类型数据终端，如PCMCIA卡，则直接插入其相应卡槽中即可。报告中应详细描述其在标准参考笔记本中的位置。
b.2测试布置
具体要求与a.2中要求一致。
4.2.1测试系统配置——自由空间由于组合轴和分布轴两种测试系统配置定义的暗室轴不同，所以它们在自由空间和人头模型的测试配置上稍有差异。图4是自由空间组合轴典型测试配置。为了完成整个球面扫描，移动台不仅要绕Theta轴旋转，还需要绕Phi轴旋转。
图5为自由空间分布轴典型测试配置，Theta轴和Phi轴通过暗室中相互独立的定位器分别进行旋转。4.2.2测试系统配置一一仅人头模型仅人头模型测试配置实质上与自由空间配置相同，只是此时旋转轴中心为人头模型中心（如图8所示）。4.2.3测试系统配置一人头和人手模型人头和人手模型测试配置实质上与自由空间配置相同，只是此时旋转轴中心为人头模型中心。4.2.4测试系统配置—仅人手模型仅人手模型测试配置实质上与自由空间配置相同，只是此时旋转轴中心为移动台中心位置。4.3移动台测量
4.3.1发射机射频辐射功率测量
通过在移动台球形周围不同位置测量移动台EIRP来衡量EUT的射频辐射性能。本标准通过分析球面上每个测量点的测量数据来评估有效辐射功率，得到EUT的三维辐射特性。在球坐标的Theta轴和Phi轴分别间隔15°取一个测量点，即能够充分描述EUT的远场辐射模式和总全向辐射功率。由于在θ=0°和0=180°时不用测试，所以每个极化需测量264个点,将所有测量结果按照附录D中方程D-1积分成总全向辐9
建筑321---标准查询下载网
