YD/T 2344.2-2015
基本信息
标准号： YD/T 2344.2-2015
中文名称：通信用磷酸铁锂电池组 第2部分:分立式电池组
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：7819283
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2344.2-2015.LiFePO4 battery system for telecommunications Part2: Discrete battery system.
1范围
YD/T 2344.2规定了通信用分立式磷酸铁锂电池组(以下简称电池组)的定义、要求、检验方法、检验规则、标志、包装、运输和储存。本部分所规定的分立式磷酸铁锂电池组包括两种模式: 一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统独立安装;另一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统与开关电源系统合设。
YD/T 2344.2适用于通信直流-48V供电系统中的分立式磷酸铁锂电池组，96V及以下的直流供电系统也可参照使用。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 17626.2-2006电磁兼容 试验和测量技术静电放电抗扰度试验
GB/T 17626.5-2008电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验
GB/T 20626.1-2006特殊环境条件 高原电工电子产品第1部分:通用技术要求
GB/T 2408-2008塑料燃烧性能的测定水平法 和垂直法
GB/T 2423.1-2001电工电子产品环境试验第2部分:试验方法
GB/T 2829 2002周期检验计数抽样程序及表(适用于对过程稳定性的检验检查)
YD/T 983通信电源设备电磁兼容性限值及测量方法
YD/T 1051- -2010通信局(站)电源系统总技术要求
YD/T 1363.2通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备协议
YD/T 2344.1- 2011通信用磷酸铁锂电池组 第1部分:集成式电池组
1范围
YD/T 2344.2规定了通信用分立式磷酸铁锂电池组(以下简称电池组)的定义、要求、检验方法、检验规则、标志、包装、运输和储存。本部分所规定的分立式磷酸铁锂电池组包括两种模式: 一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统独立安装;另一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统与开关电源系统合设。
YD/T 2344.2适用于通信直流-48V供电系统中的分立式磷酸铁锂电池组，96V及以下的直流供电系统也可参照使用。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 17626.2-2006电磁兼容 试验和测量技术静电放电抗扰度试验
GB/T 17626.5-2008电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验
GB/T 20626.1-2006特殊环境条件 高原电工电子产品第1部分:通用技术要求
GB/T 2408-2008塑料燃烧性能的测定水平法 和垂直法
GB/T 2423.1-2001电工电子产品环境试验第2部分:试验方法
GB/T 2829 2002周期检验计数抽样程序及表(适用于对过程稳定性的检验检查)
YD/T 983通信电源设备电磁兼容性限值及测量方法
YD/T 1051- -2010通信局(站)电源系统总技术要求
YD/T 1363.2通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备协议
YD/T 2344.1- 2011通信用磷酸铁锂电池组 第1部分:集成式电池组

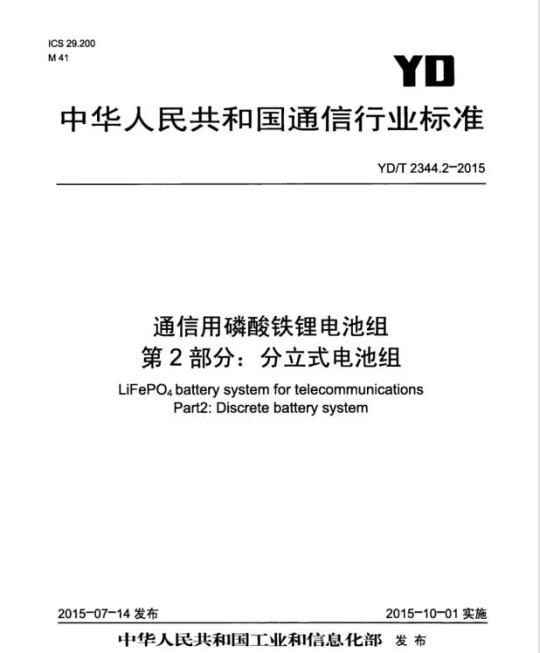

标准图片预览
标准内容
ICS29.200
中华人民共和国通信行业标准
YD/T2344.2-2015
通信用磷酸铁锂电池组
第2部分：分立式电池组
LiFePO4batterysystemfortelecommunicationsPart2:Discretebatterysystem
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
产品分类和系列
试验方法…
检验规则
8标志、包装、运输、储存
附录A（资料性附录）
附录B（资料性附录）
应用方法与要求
存储格式
YD/T2344.2-2015
YD/T2344.2-2015
YD/T2344《通信用磷酸铁锂电池组》分为以下两个部分：通信用磷酸铁锂电池组第1部分：集成式电池组：一通信用磷酸铁锂电池组第2部分：分立式电池组。本部分为YD/T2344的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中讯邮电咨询设计院有限公司、工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络集团通信有限公司、中国铁通集团有限公司、浙江南都电源动力股份有限公司、山东圣阳电源股份有限公司、北京动力源科技股份有限公司、艾默生网络能源有限公司、浙江卧龙灯塔电源有限公司、中航锂电（洛阳）有限公司、苏州星恒电源有限公司、江苏省邮电规划设计院有限责任公司、江苏理士电池有限公司、双登集团股份有限公司、深圳市比亚迪锂电池有限公司、哈尔滨光宇集团股份有限公司、杭州高特电子设备有限公司、深圳科士达股份有限公司、上海中兴派能能源科技有限公司、北京海特远舟新能源科技有限公司、信华精机有限公司、中国质量认证中心。本部分主要起草人：陈燕昌、曹涛、李长雷、杜民、高健、李峙、王平、王敏、隋延波、史强、余霞、朱卫民、谢秋、刘建国、卢智军、董捷、陈怀林、吕明海、秦东年、刘爱华、李秀华、蔡雪峰、温小平、何俐鹏、王刚。HiiKAoiKAca
1范围
通信用酸铁锂电池组
第2部分：分立式电池组
YD/T2344.2-2015
本部分规定了通信用分立式磷酸铁锂电池组（以下简称电池组）的定义、要求、检验方法、检验规则、标志、包装、运输和储存。本部分所规定的分立式磷酸铁锂电池组包括两种模式：一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统独立安装：另一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统与开关电源系统合设。本部分适用于通信直流一48V供电系统中的分立式磷酸铁锂电池组，96V及以下的直流供电系统也可参照使用。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.5-2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T20626.1-2006
特殊环境条件高原电工电子产品第1部分：通用技术要求GB/T2408-2008
GB/T2423.1-2001
GB/T2829-2002
YD/T983
YD/T1051-2010
YD/T1363.2
YD/T2344.1-2011
3术语和定义
塑料燃烧性能的测定水平法和垂直法电工电子产品环境试验第2部分：试验方法周期检验计数抽样程序及表（适用于对过程稳定性的检验检查）通信电源设备电磁兼容性限值及测量方法通信局（站）电源系统总技术要求通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议
通信用磷酸铁锂电池组第1部分：集成式电池组下列术语和定义适用于本文件。3.1
LiFePO4Cell
磷酸铁锂电池
用磷酸铁锂作为正极材料的锂离子蓄电池，由电极、电解质、容器、极柱、隔离层组成的基本功能单元。其中，由一个电解液系统构成的磷酸铁锂电池称为单体电池，标称电压为3.2V。3.2
电池采集模块BatteryAcquisitionModule(BAM）主要采集电池的单体电压、总电压、充放电电流、容量、电池温度等参数，并为开关电源系统提供相关信息的电路系统的总称，由采集、电气和通讯接口及热管理装置等组成。1
TiiKAoNiKAca
YD/T2344.2-2015
电池保护与告警功能FunctionofProtection&Alarming（FPA）主要根据电池的单体电压、总电压、充放电电流、容量、电池温度等参数实现保护与告警等管理功能的电路系统的总称。
电池管理系统BatteryManagementSystem（BMs）由电池采集模块和保护告警模块组成。在性能上等于电池采集模块和保护告警功能的集合。主要采集电池的单体电压、总电压、充放电电流、容量、电池温度等参数，用于对电池充电过程和放电过程进行管理，由监测、保护电路，电气、通讯接口及热管理装置等组成。3.5
集成模式IntegratedBatterySystem（IBS）见YD/T2344.1-2011。
管理模式LargeCapacityBattery+BMS（LBMS）由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统可以独立安装，也可以安装于开关电源系统内。
采集模式LargeCapacityBattery+BAM+FPA（LBAM）由若干磷酸铁锂电池串联和电池采集模块组成，电池的保护与告警功能由开关电源系统完成。3.8
单体电池额定容量RatedCapacityofSingleBattery单体电池用设定的电流放电到终止电压所能放出的能量，单位为安时（Ah)，是放电电流与放电时间的乘积。
单体电池标称容量NominalCapacityofSingleBattery设计与制造电池时电池厂商规定或保证电池在25℃土5℃下，应该放出最低限度的容量。用10h率放电电流、截止电压2.7V时放出的额定容量C10表示，数值为1.0C10，单位为安时(Ah)。3.10
标称电压NominalVoltage
用于表示电池组电压平均值的近似值，单位为伏特（V）。3.11
终止电压EndofDischargeVoltage电池/电池组要求停止放电的电压。3.12
循环寿命CycleLife
在规定条件下，电池/电池组在特定性能失效之前所能完成的充放电循环次数3.13
HiiKAoNiKAca
容量保存率SaveRateofCapacityYD/T2344.2-2015
电池组在规定环境条件下，存储一定的时间后，在规定充放电条件下，电池组放出可用容量的能力。3.14
内阻InternalResistance
电流流过单体电池时，单体电池输出端的电压变化所反应出来的阻值，用R表示，单位为欧姆（Q）或毫欧（m2）：
100%深度放电政100%DepthofDischarge（100%DoD）在电池使用过程中，以终止电压为放电结束条件的容量实验，称为100%深度放电。4产品分类和系列
4.1单体电池额定容量系列
按单体电池额定容量可分为：50Ah、100Ah、150Ah、200Ah、300Ah。注：当用户提出要求并与制造厂协商后，可以生产以上系列数值以外的产品。4.2电池组应用系列
按电池组应用可分为：集成模式电池组、管理模式电池组、采集模式电池组。5要求
5.1使用环境条件
5.1.1一般要求
电池组的工作环境应无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃，并远离高热源。5.1.2温度范围
正常工作温度范围：0℃～40℃。充许工作温度范围-10℃55℃。5.1.3相对湿度范围
工作相对湿度范围：≤95%（45℃土2℃）：储运相对湿度范围：≤95%（45℃土2℃）。5.1.4大气压力
大气压力范围为：70kPa~106kPa。大气压力为70kPa以下时，用户与制造厂协商，制造厂可根据GB/T20626.1-2006的要求进行设计生产。
5.2外观
电池组外观应符合以下要求：
a）电池组表面应清洁，无明显变形，无机械损伤，接口触点无锈蚀：b）电池组表面应有必需的产品标识，且标识清楚；c）电池组的正、负极端子及极性应有明显标记，便于连接；d）电池组的电源接口、通讯（或告警）接口应有明确标识：e）电池及电池组应进行走线布局设计，使电池连接线、控制线布局美观、整齐。HiiKAoNiKAca
YD/T2344.2-2015
5.3性能指标
5.3.1充放电要求
充电电压要求包括：
单体电池的充电电压≥3.40V：
-均充充电电压为3.50V~3.60V，默认值为3.55V：浮充充电电压为3.40V～3.50V；默认值为3.40V：电池组的充电电压≤57.00V。
充放电电流要求包括：
10h率放电电流用I1o表示，数值为0.1C10，单位为安培（A）；-充电电流范围：≤1010
放电电流范围：≤30110。
5.3.2充电方式
电池组充电方式为连续在线浮充方式，即限流-恒压充电，电池组并联在电源系统的直流输出端。5.3.3完全充满电
判断电池组完全充满电可以通过以下两种方式：a）在环境温度25℃士5℃的条件下，以5.3.1规定的电流充电，当电池组电压达到5.3.1规定的充电电压时，改为恒压充电，总充电时间不小于24h。b）在环境温度25℃土5℃的条件下，以5.3.1规定的电流充电，当电池组电压达到5.3.1规定的充电电压时，改为恒压充电，直到充电电流小于或等于0.05110A。5.3.4容量
电池组按6.4要求进行试验后，在不同工作温度条件下容量见表1。表麦1各环境温度时容量
环境温度
-10℃
放电电流
3011oA
5.3.5电池组性能一致性
电池容量要求
电池组按6.4.1条规定进行放电，其容量应不低于标称容量的100%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的95%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的92%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的90%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的80%电池组按6.4.2条规定进行放电，其容量应不低于标称容量的80%电池组按6.4.3条规定进行放电，其容量应不低于标称容量的70%，电池组外观应无变形、无爆裂
电池组按6.4.4条规定进行放电，其容量应不低于标称容量的99%，电池组外观应无变形、无燥裂
电池组按6.4.5条规定进行试验，其容量应不低于标称容量的99%，电池组外观应无变形、无爆裂
电池组内各电池应为生产厂家相同、结构相同、化学成分相同的产品，且符合下列要求：a）电池组完全充电后，静置0.5h～2h，各电池之间的静态开路电压最大值与最小值的差值应不大于0.20V:
b）电池组进入浮充状态24h后，各电池之间的端电压差应不大于0.20V；4
HiiKAoNiKAca
YD/T2344.2-2015
c）电池组完全充满电后，以10h率电流放电，截至单体电池电压2.7V时，各电池之间的端电压差应不大于0.30V；
d）电池组内各电池之间容量的最大值、最小值的差值和平均值的比，应不大于3%e）电池组完全充电后各电池之间内阻最大值、最小值与平均值的差值和平均值的比应不超过土15%。5.3.6容量保存率Www.bzxZ.net
电池组按6.6的方法测试，容量保存率应不低于96%，且电池组内各电池之间容量的最大值、最小值的差值和平均值的比，应不大于4%。5.3.7充电效率
在无BMS的状态下，按6.7的方法测试，电池组的充电效率应≥97%。5.3.8浮充电流
电池组按5.3.1充满电后，按6.8的方法测试，其浮充状态下的充电电流应不大于100mA。5.4电池间连接电压降
按6.9的方法测试，电池组电池间的连接电压降△U≤10mV。5.5寿命
5.5.1循环寿命
循环寿命包括以下要求：
a）25℃、100%深度放电：
一在无BMS的状态下，电池组按6.10.1的方法测试，电池组的循环寿命应不少于700次一或在带BMS的状态下，电池组按6.10.1的方法测试，电池组的循环寿命应不少于850次：一单体电池按6.10.1的方法测试，单体电池的循环寿命应不少于1200次。b）40℃、100%深度放电：
-在无BMS的状态下，电池组按6.10.2的方法测试，电池组的循环寿命应不少于600次：一或在带BMS的状态下，电池组按6.10.2的方法测试，电池组的循环寿命应不少于700次：-单体电池按6.10.2的方法测试，单体电池的循环寿命应不少于900次。5.5.2设计寿命
在环境温度25℃土5℃的条件下，其浮充状况下的寿命应不小于10年。5.6安全性能
5.6.1过充电性能
电池按6.11.2规定进行试验，应不起火、不爆炸。5.6.2阻燃性能
对于塑料外壳和保护盖的电池，按照6.11.3规定进行测试，外壳应符合GB/T2408-2008中8.4.1条HB（水平级）和9.4条V-0（垂直级）的要求。5.6.3绝缘电阻
对于金属外壳的电池，按照6.11.4规定进行测试，电池正、负极接口分别对电池组金属外壳的绝缘电阻不小于2MQ。
采用对于塑料外壳和保护盖的电池组，以及电池正极或负极与电池外壳相连接的电池组，绝缘电阻不是考核指标。
TiiKAoNiKAca
YD/T2344.2-2015
5.6.4绝缘强度
对于金属外壳的电池，按照6.11.5规定进行测试，电池正，负极接口分别对电池组金属外壳能够承受50Hz、有效值为500V的交流电压（漏电流≤10mA）或710V的直流电压1min，应无击穿、无飞弧现象。
对于采用塑料外壳和保护盖的电池组，以及电池正极或负极与电池外壳相连接的电池组，绝缘强度不是考核指标。
5.6.5深度放电
电池按照6.11.6规定进行测试，应不漏液、冒烟、起火或爆炸，其容量应不小于标称值的98%。5.6.6安全充电电压
电池按6.11.7规定进行测试，应不漏液、冒烟、起火或爆炸，以5.5I10(A)放电电流放电，其容量应不小于标称容量的92%。
5.6.7抗穿刺
电池按6.11.8规定进行试验，应不起火、不爆炸。5.6.8抗挤压
电池按6.11.9规定进行试验，应不起火、不爆炸。5.6.9外部短路
电池按6.11.10规定进行试验，应不起火、不爆炸。5.7电磁兼容性
5.7.1静电放电抗扰性
电池组应满足GB/T17626.2-2006等级4的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸并能正常工作。
5.7.2传导骚扰限值
电池组应满足YD/T983等级A的要求：试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。
5.7.3辐射骚扰限值
电池组应满足YD/T983等级A的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。
5.7.4浪涌（冲击）抗扰性
电池组通信端口线对线应满足GB/T17626.5-2008等级1的要求，线对地应满足GB/T17626.5-2008等级2的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。5.8BMS要求
5.8.1应用方法与要求
根据应用场景的不同，不同应用系列电池组的应用方法与要求参见附录A。5.8.2BMS开启状态静置耗能
电池组的BMS处于开启状态，电池组静置30天后，BMS的电池耗能应不超过标称容量的5%。5.8.3采集模块（BAM）的要求
采集模块的要求包括：
HiiKAoNiKAca
a）电池组由若干单体电池串联组成，且单体电压采集采用双线采集方式：YD/T2344.2-2015
b）每组电池有单体电压、总电压、充/放电电流、不少手4个电池表面温度、1个环境温度c）单体电池电压范围：0V～5V，电池组总电压范围：0V～60V,充电电流：0I1oA～10IioA，放电电流：0lioA30loA。
d）采样时间间隔（周期）≤2s。e）对外通信接口（接入动环监控和开关电源系统及后台用）采用RS232、RS485或以太网口等。f）应具有存储功能，保护与告警、保护与告警恢复时应能记录，能区分告警类别，并以时间（年/月/日/时/分）为基础记录参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。g）除能正常记录保护与告警、保护与告警恢复时信息外，可通过设置，记录一定时间段内的电池参数：单体电压，总电压，充/放电容量、充放电电流、温度等。h）应具有一定的存储容量，存储容量不小于300条记录。存储时间段、时间间隔可设，存储内容采取先进先出原则，存储内容可通过监控接口读取。1）宜可外接存储介质，能读取存储信息。注：存储格式参见附录B。
5.8.4保护与告警功能（FPA）的要求保护与告警功能包括：
a）充电总电压高保护及恢复功能。具有充电总电压高保护功能，当充电到总电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为57.00V～60.00V，告警点、保护点默认值为58.00V、58.50V：当总电压下降到恢复点时恢复充电，恢复点可设，设置范围为52.00V～57.00V，默认值为54.00V。b）放电总电压低告警功能。
具有放电总电压低告警功能，当放电到总电压告警点时告警，告警点可设，设置范围为36.00V~～50.00V，默认值为43.20V。
c）单体电池电压低保护及恢复功能。具有单体电池电压低保护功能，放电到单体电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为2.00V～2.90V，告警点、保护点默认值为2.50V、2.00V；当放电后充电到电压设定值恢复工作状态，恢复点可设，设置范围为2.00V～3.60V，默认值为2.90V。d）单体电池电压高保护及恢复功能。具有单体电池电压高告警功能，充电到单体电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为3.50V～4.50V，告警点、保护点默认值为3.60V、3.85V：电压下降到恢复点时恢复正常状态，恢复点可设，设置范围为3.00V～3.90V,默认值为3.60V。e）过温保护及恢复功能。
具有过温充放电保护功能，当电池表面温度达到告警点时告警，到保护点时保护，作用于切断；温度回落到一定值后恢复，告警点、保护点可设，设置范围为35℃～60℃，告警点、保护点默认值为40℃、60℃。温度下降到恢复点时恢复正常状态，恢复点可设，设置范围为25℃～35℃，默认值为35℃。f）低温保护及恢复功能。
具有低温充放电保护功能，当电池表面温度达到告警点时告警，到保护点时保护，作用于切断：告7
YD/T2344.2-2015
点、保护点可设，设置范围为-10℃～0℃，告警点、保护点默认值为0℃、-10℃。温度上升到恢复点时恢复正常状态，恢复点可设，设置范围为0℃10℃，默认值为0℃。电池组默认值、设置范围见表2。表2默认值、设置范围
均充充电电压
浮充充电电压
充电总电压高
保护及恢复功能
检测项目
放电总电压低告警功能
单体电池电压低
保护及恢复功能
单体电池电压高
保护及恢复功能
过温保护及恢复功能
低温保护及恢复功能
三遥要求
三遥要求包括：
告警值
保护值
恢复值
告警值
告警值
保护值
恢复值
告警值
保护值
恢复值
告警值
保护值
恢复值
告警值
保护值
恢复值
设置范围
3.50V~3.60V
3.40V~3.50V
57.00V~60.00V
57.00V~60.00V
52.00V~57.00V
36.00V50.00V
2.00V~2.90V
2.00V~2.90V
2.00V3.60V
3.50V~4.50V
3.50V~4.50V
3.00V~3.90V
35℃~60℃
35℃~60℃
25℃~35℃
-10℃~0℃
-10℃~0℃
0℃~10℃
默认值
-10℃
见5.8.4a
见5.8.4b
见5.8.4c
见5.8.4d
见5.8.4e
见5.8.4f
a）遥测：电池组总电压、单体电池电压、充电电流、放电电流、温度（电池表面温度不小于4个，环境温度1个）等。
b）遥信：保护功能状态，充放电状态，电池组总电压高告警，电池组总电压低告警，单体电池电压高告警、单体电池电压低告警、电池高/低温告警、环境高/低温告警等。c）遥控：告警声音开关。
5.8.6通讯接口
应具有如下通讯接口：
具有RS232、RS485、以太网或USB（可选）等标准通讯接口，通信协议见YD/T1363.2，应提供与通讯接口配套使用的通讯线缆。宜具有USB接口可外接存储介质，能自动读取存储信息。存储功能
应具有存储功能，保护与告警、保护与告警恢复时应能记录，能区分告警类别，并以时间（年月/日/时/分）为基础记录参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。除能正常记录保护与告警、保护与告警恢复时信息外，可通过设置，记录一定时间段内的电池参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。8
YD/T2344.2-2015
应具有一定的存储容量，存储容量不小于300条记录。存储时间段，时间间隔可设，存储内容采取先进先出原则，存储内容可通过监控接口读取。宜可外接存储介质，读取存储信息。注：存储格式参见附录B。
5.8.8测量精度
应能测量电池组的均/浮充/放电状况、单体电压、总电压、电流、电池组工作环境温度、容量、告警信息等各种参数值，且与电池组实际的参数值之间的误差应符合表3的要求。表3测量精度
参数名称
电池组工作环境温度
试验方法
试验条件
技术要求
按6.13.12规定进行试验，单体电池充电电压误差≤0.5%按6.13.13规定进行试验，充放电电流误差≤2%按6.13.14规定进行试验，电池组容量误差≤5%按6.13.15规定进行试验，温度显示误差应≤2℃除特殊说明，各项试验应在以下条件下进行：温度：25℃±5℃：
相对湿度：45%85%；
大气压力：70kPa~106kPa。
6.2测量仪表要求
测量仪表的要求如表4所示。
表4测量仪表要求
电压表
电流表
测量时间的仪表
恒流源
恒压源
电池内阻测试仪
点温计或者温度计
电池充放电测试仪
6.3外观
精度应不低于0.5级，内阻应不小于10kQ/V精度应不低于0.5级
精度应不低于±0.1%
电流连续可调，在充电或放电过程中，其电流变化应在土1%范围内电压连续可调，其电压变化应在土0.5%范围内精度应不低于0.1m2
精度应不低于土1℃
电压电流连续可调，电压输出和检测精度不低于土0.5%，电流输出和检测精度不低于土0.1%目测被测电池组的表面、端子、接口等，应符合5.2的要求。6.4放电性能
6.4.125℃放电
在无BMS的条件下，电池组按5.3.1规定充满电后静置0.5h～1h，在环境温度25℃土5℃的条件下，分别以1.0110A、2.5I1oA、5.5IoA、10I1oA、30I1oA电流放电至单体电池终止电压2.7V，其放电容量应符合5.3.4的要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国通信行业标准
YD/T2344.2-2015
通信用磷酸铁锂电池组
第2部分：分立式电池组
LiFePO4batterysystemfortelecommunicationsPart2:Discretebatterysystem
2015-07-14发布
2015-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
产品分类和系列
试验方法…
检验规则
8标志、包装、运输、储存
附录A（资料性附录）
附录B（资料性附录）
应用方法与要求
存储格式
YD/T2344.2-2015
YD/T2344.2-2015
YD/T2344《通信用磷酸铁锂电池组》分为以下两个部分：通信用磷酸铁锂电池组第1部分：集成式电池组：一通信用磷酸铁锂电池组第2部分：分立式电池组。本部分为YD/T2344的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中讯邮电咨询设计院有限公司、工业和信息化部电信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络集团通信有限公司、中国铁通集团有限公司、浙江南都电源动力股份有限公司、山东圣阳电源股份有限公司、北京动力源科技股份有限公司、艾默生网络能源有限公司、浙江卧龙灯塔电源有限公司、中航锂电（洛阳）有限公司、苏州星恒电源有限公司、江苏省邮电规划设计院有限责任公司、江苏理士电池有限公司、双登集团股份有限公司、深圳市比亚迪锂电池有限公司、哈尔滨光宇集团股份有限公司、杭州高特电子设备有限公司、深圳科士达股份有限公司、上海中兴派能能源科技有限公司、北京海特远舟新能源科技有限公司、信华精机有限公司、中国质量认证中心。本部分主要起草人：陈燕昌、曹涛、李长雷、杜民、高健、李峙、王平、王敏、隋延波、史强、余霞、朱卫民、谢秋、刘建国、卢智军、董捷、陈怀林、吕明海、秦东年、刘爱华、李秀华、蔡雪峰、温小平、何俐鹏、王刚。HiiKAoiKAca
1范围
通信用酸铁锂电池组
第2部分：分立式电池组
YD/T2344.2-2015
本部分规定了通信用分立式磷酸铁锂电池组（以下简称电池组）的定义、要求、检验方法、检验规则、标志、包装、运输和储存。本部分所规定的分立式磷酸铁锂电池组包括两种模式：一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统独立安装：另一种由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统与开关电源系统合设。本部分适用于通信直流一48V供电系统中的分立式磷酸铁锂电池组，96V及以下的直流供电系统也可参照使用。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.5-2008电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T20626.1-2006
特殊环境条件高原电工电子产品第1部分：通用技术要求GB/T2408-2008
GB/T2423.1-2001
GB/T2829-2002
YD/T983
YD/T1051-2010
YD/T1363.2
YD/T2344.1-2011
3术语和定义
塑料燃烧性能的测定水平法和垂直法电工电子产品环境试验第2部分：试验方法周期检验计数抽样程序及表（适用于对过程稳定性的检验检查）通信电源设备电磁兼容性限值及测量方法通信局（站）电源系统总技术要求通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议
通信用磷酸铁锂电池组第1部分：集成式电池组下列术语和定义适用于本文件。3.1
LiFePO4Cell
磷酸铁锂电池
用磷酸铁锂作为正极材料的锂离子蓄电池，由电极、电解质、容器、极柱、隔离层组成的基本功能单元。其中，由一个电解液系统构成的磷酸铁锂电池称为单体电池，标称电压为3.2V。3.2
电池采集模块BatteryAcquisitionModule(BAM）主要采集电池的单体电压、总电压、充放电电流、容量、电池温度等参数，并为开关电源系统提供相关信息的电路系统的总称，由采集、电气和通讯接口及热管理装置等组成。1
TiiKAoNiKAca
YD/T2344.2-2015
电池保护与告警功能FunctionofProtection&Alarming（FPA）主要根据电池的单体电压、总电压、充放电电流、容量、电池温度等参数实现保护与告警等管理功能的电路系统的总称。
电池管理系统BatteryManagementSystem（BMs）由电池采集模块和保护告警模块组成。在性能上等于电池采集模块和保护告警功能的集合。主要采集电池的单体电压、总电压、充放电电流、容量、电池温度等参数，用于对电池充电过程和放电过程进行管理，由监测、保护电路，电气、通讯接口及热管理装置等组成。3.5
集成模式IntegratedBatterySystem（IBS）见YD/T2344.1-2011。
管理模式LargeCapacityBattery+BMS（LBMS）由若干磷酸铁锂电池串联和电池管理系统组成，电池管理系统可以独立安装，也可以安装于开关电源系统内。
采集模式LargeCapacityBattery+BAM+FPA（LBAM）由若干磷酸铁锂电池串联和电池采集模块组成，电池的保护与告警功能由开关电源系统完成。3.8
单体电池额定容量RatedCapacityofSingleBattery单体电池用设定的电流放电到终止电压所能放出的能量，单位为安时（Ah)，是放电电流与放电时间的乘积。
单体电池标称容量NominalCapacityofSingleBattery设计与制造电池时电池厂商规定或保证电池在25℃土5℃下，应该放出最低限度的容量。用10h率放电电流、截止电压2.7V时放出的额定容量C10表示，数值为1.0C10，单位为安时(Ah)。3.10
标称电压NominalVoltage
用于表示电池组电压平均值的近似值，单位为伏特（V）。3.11
终止电压EndofDischargeVoltage电池/电池组要求停止放电的电压。3.12
循环寿命CycleLife
在规定条件下，电池/电池组在特定性能失效之前所能完成的充放电循环次数3.13
HiiKAoNiKAca
容量保存率SaveRateofCapacityYD/T2344.2-2015
电池组在规定环境条件下，存储一定的时间后，在规定充放电条件下，电池组放出可用容量的能力。3.14
内阻InternalResistance
电流流过单体电池时，单体电池输出端的电压变化所反应出来的阻值，用R表示，单位为欧姆（Q）或毫欧（m2）：
100%深度放电政100%DepthofDischarge（100%DoD）在电池使用过程中，以终止电压为放电结束条件的容量实验，称为100%深度放电。4产品分类和系列
4.1单体电池额定容量系列
按单体电池额定容量可分为：50Ah、100Ah、150Ah、200Ah、300Ah。注：当用户提出要求并与制造厂协商后，可以生产以上系列数值以外的产品。4.2电池组应用系列
按电池组应用可分为：集成模式电池组、管理模式电池组、采集模式电池组。5要求
5.1使用环境条件
5.1.1一般要求
电池组的工作环境应无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃，并远离高热源。5.1.2温度范围
正常工作温度范围：0℃～40℃。充许工作温度范围-10℃55℃。5.1.3相对湿度范围
工作相对湿度范围：≤95%（45℃土2℃）：储运相对湿度范围：≤95%（45℃土2℃）。5.1.4大气压力
大气压力范围为：70kPa~106kPa。大气压力为70kPa以下时，用户与制造厂协商，制造厂可根据GB/T20626.1-2006的要求进行设计生产。
5.2外观
电池组外观应符合以下要求：
a）电池组表面应清洁，无明显变形，无机械损伤，接口触点无锈蚀：b）电池组表面应有必需的产品标识，且标识清楚；c）电池组的正、负极端子及极性应有明显标记，便于连接；d）电池组的电源接口、通讯（或告警）接口应有明确标识：e）电池及电池组应进行走线布局设计，使电池连接线、控制线布局美观、整齐。HiiKAoNiKAca
YD/T2344.2-2015
5.3性能指标
5.3.1充放电要求
充电电压要求包括：
单体电池的充电电压≥3.40V：
-均充充电电压为3.50V~3.60V，默认值为3.55V：浮充充电电压为3.40V～3.50V；默认值为3.40V：电池组的充电电压≤57.00V。
充放电电流要求包括：
10h率放电电流用I1o表示，数值为0.1C10，单位为安培（A）；-充电电流范围：≤1010
放电电流范围：≤30110。
5.3.2充电方式
电池组充电方式为连续在线浮充方式，即限流-恒压充电，电池组并联在电源系统的直流输出端。5.3.3完全充满电
判断电池组完全充满电可以通过以下两种方式：a）在环境温度25℃士5℃的条件下，以5.3.1规定的电流充电，当电池组电压达到5.3.1规定的充电电压时，改为恒压充电，总充电时间不小于24h。b）在环境温度25℃土5℃的条件下，以5.3.1规定的电流充电，当电池组电压达到5.3.1规定的充电电压时，改为恒压充电，直到充电电流小于或等于0.05110A。5.3.4容量
电池组按6.4要求进行试验后，在不同工作温度条件下容量见表1。表麦1各环境温度时容量
环境温度
-10℃
放电电流
3011oA
5.3.5电池组性能一致性
电池容量要求
电池组按6.4.1条规定进行放电，其容量应不低于标称容量的100%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的95%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的92%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的90%电池组按6.4.1条规定进行放电，其容量应不低于标称容量的80%电池组按6.4.2条规定进行放电，其容量应不低于标称容量的80%电池组按6.4.3条规定进行放电，其容量应不低于标称容量的70%，电池组外观应无变形、无爆裂
电池组按6.4.4条规定进行放电，其容量应不低于标称容量的99%，电池组外观应无变形、无燥裂
电池组按6.4.5条规定进行试验，其容量应不低于标称容量的99%，电池组外观应无变形、无爆裂
电池组内各电池应为生产厂家相同、结构相同、化学成分相同的产品，且符合下列要求：a）电池组完全充电后，静置0.5h～2h，各电池之间的静态开路电压最大值与最小值的差值应不大于0.20V:
b）电池组进入浮充状态24h后，各电池之间的端电压差应不大于0.20V；4
HiiKAoNiKAca
YD/T2344.2-2015
c）电池组完全充满电后，以10h率电流放电，截至单体电池电压2.7V时，各电池之间的端电压差应不大于0.30V；
d）电池组内各电池之间容量的最大值、最小值的差值和平均值的比，应不大于3%e）电池组完全充电后各电池之间内阻最大值、最小值与平均值的差值和平均值的比应不超过土15%。5.3.6容量保存率Www.bzxZ.net
电池组按6.6的方法测试，容量保存率应不低于96%，且电池组内各电池之间容量的最大值、最小值的差值和平均值的比，应不大于4%。5.3.7充电效率
在无BMS的状态下，按6.7的方法测试，电池组的充电效率应≥97%。5.3.8浮充电流
电池组按5.3.1充满电后，按6.8的方法测试，其浮充状态下的充电电流应不大于100mA。5.4电池间连接电压降
按6.9的方法测试，电池组电池间的连接电压降△U≤10mV。5.5寿命
5.5.1循环寿命
循环寿命包括以下要求：
a）25℃、100%深度放电：
一在无BMS的状态下，电池组按6.10.1的方法测试，电池组的循环寿命应不少于700次一或在带BMS的状态下，电池组按6.10.1的方法测试，电池组的循环寿命应不少于850次：一单体电池按6.10.1的方法测试，单体电池的循环寿命应不少于1200次。b）40℃、100%深度放电：
-在无BMS的状态下，电池组按6.10.2的方法测试，电池组的循环寿命应不少于600次：一或在带BMS的状态下，电池组按6.10.2的方法测试，电池组的循环寿命应不少于700次：-单体电池按6.10.2的方法测试，单体电池的循环寿命应不少于900次。5.5.2设计寿命
在环境温度25℃土5℃的条件下，其浮充状况下的寿命应不小于10年。5.6安全性能
5.6.1过充电性能
电池按6.11.2规定进行试验，应不起火、不爆炸。5.6.2阻燃性能
对于塑料外壳和保护盖的电池，按照6.11.3规定进行测试，外壳应符合GB/T2408-2008中8.4.1条HB（水平级）和9.4条V-0（垂直级）的要求。5.6.3绝缘电阻
对于金属外壳的电池，按照6.11.4规定进行测试，电池正、负极接口分别对电池组金属外壳的绝缘电阻不小于2MQ。
采用对于塑料外壳和保护盖的电池组，以及电池正极或负极与电池外壳相连接的电池组，绝缘电阻不是考核指标。
TiiKAoNiKAca
YD/T2344.2-2015
5.6.4绝缘强度
对于金属外壳的电池，按照6.11.5规定进行测试，电池正，负极接口分别对电池组金属外壳能够承受50Hz、有效值为500V的交流电压（漏电流≤10mA）或710V的直流电压1min，应无击穿、无飞弧现象。
对于采用塑料外壳和保护盖的电池组，以及电池正极或负极与电池外壳相连接的电池组，绝缘强度不是考核指标。
5.6.5深度放电
电池按照6.11.6规定进行测试，应不漏液、冒烟、起火或爆炸，其容量应不小于标称值的98%。5.6.6安全充电电压
电池按6.11.7规定进行测试，应不漏液、冒烟、起火或爆炸，以5.5I10(A)放电电流放电，其容量应不小于标称容量的92%。
5.6.7抗穿刺
电池按6.11.8规定进行试验，应不起火、不爆炸。5.6.8抗挤压
电池按6.11.9规定进行试验，应不起火、不爆炸。5.6.9外部短路
电池按6.11.10规定进行试验，应不起火、不爆炸。5.7电磁兼容性
5.7.1静电放电抗扰性
电池组应满足GB/T17626.2-2006等级4的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸并能正常工作。
5.7.2传导骚扰限值
电池组应满足YD/T983等级A的要求：试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。
5.7.3辐射骚扰限值
电池组应满足YD/T983等级A的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。
5.7.4浪涌（冲击）抗扰性
电池组通信端口线对线应满足GB/T17626.5-2008等级1的要求，线对地应满足GB/T17626.5-2008等级2的要求；试验后，其外观应无明显变形、漏液、冒烟或爆炸，并能正常工作。5.8BMS要求
5.8.1应用方法与要求
根据应用场景的不同，不同应用系列电池组的应用方法与要求参见附录A。5.8.2BMS开启状态静置耗能
电池组的BMS处于开启状态，电池组静置30天后，BMS的电池耗能应不超过标称容量的5%。5.8.3采集模块（BAM）的要求
采集模块的要求包括：
HiiKAoNiKAca
a）电池组由若干单体电池串联组成，且单体电压采集采用双线采集方式：YD/T2344.2-2015
b）每组电池有单体电压、总电压、充/放电电流、不少手4个电池表面温度、1个环境温度c）单体电池电压范围：0V～5V，电池组总电压范围：0V～60V,充电电流：0I1oA～10IioA，放电电流：0lioA30loA。
d）采样时间间隔（周期）≤2s。e）对外通信接口（接入动环监控和开关电源系统及后台用）采用RS232、RS485或以太网口等。f）应具有存储功能，保护与告警、保护与告警恢复时应能记录，能区分告警类别，并以时间（年/月/日/时/分）为基础记录参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。g）除能正常记录保护与告警、保护与告警恢复时信息外，可通过设置，记录一定时间段内的电池参数：单体电压，总电压，充/放电容量、充放电电流、温度等。h）应具有一定的存储容量，存储容量不小于300条记录。存储时间段、时间间隔可设，存储内容采取先进先出原则，存储内容可通过监控接口读取。1）宜可外接存储介质，能读取存储信息。注：存储格式参见附录B。
5.8.4保护与告警功能（FPA）的要求保护与告警功能包括：
a）充电总电压高保护及恢复功能。具有充电总电压高保护功能，当充电到总电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为57.00V～60.00V，告警点、保护点默认值为58.00V、58.50V：当总电压下降到恢复点时恢复充电，恢复点可设，设置范围为52.00V～57.00V，默认值为54.00V。b）放电总电压低告警功能。
具有放电总电压低告警功能，当放电到总电压告警点时告警，告警点可设，设置范围为36.00V~～50.00V，默认值为43.20V。
c）单体电池电压低保护及恢复功能。具有单体电池电压低保护功能，放电到单体电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为2.00V～2.90V，告警点、保护点默认值为2.50V、2.00V；当放电后充电到电压设定值恢复工作状态，恢复点可设，设置范围为2.00V～3.60V，默认值为2.90V。d）单体电池电压高保护及恢复功能。具有单体电池电压高告警功能，充电到单体电压告警点时告警，到保护点时保护，作用于切断：告警点、保护点可设，设置范围为3.50V～4.50V，告警点、保护点默认值为3.60V、3.85V：电压下降到恢复点时恢复正常状态，恢复点可设，设置范围为3.00V～3.90V,默认值为3.60V。e）过温保护及恢复功能。
具有过温充放电保护功能，当电池表面温度达到告警点时告警，到保护点时保护，作用于切断；温度回落到一定值后恢复，告警点、保护点可设，设置范围为35℃～60℃，告警点、保护点默认值为40℃、60℃。温度下降到恢复点时恢复正常状态，恢复点可设，设置范围为25℃～35℃，默认值为35℃。f）低温保护及恢复功能。
具有低温充放电保护功能，当电池表面温度达到告警点时告警，到保护点时保护，作用于切断：告7
YD/T2344.2-2015
点、保护点可设，设置范围为-10℃～0℃，告警点、保护点默认值为0℃、-10℃。温度上升到恢复点时恢复正常状态，恢复点可设，设置范围为0℃10℃，默认值为0℃。电池组默认值、设置范围见表2。表2默认值、设置范围
均充充电电压
浮充充电电压
充电总电压高
保护及恢复功能
检测项目
放电总电压低告警功能
单体电池电压低
保护及恢复功能
单体电池电压高
保护及恢复功能
过温保护及恢复功能
低温保护及恢复功能
三遥要求
三遥要求包括：
告警值
保护值
恢复值
告警值
告警值
保护值
恢复值
告警值
保护值
恢复值
告警值
保护值
恢复值
告警值
保护值
恢复值
设置范围
3.50V~3.60V
3.40V~3.50V
57.00V~60.00V
57.00V~60.00V
52.00V~57.00V
36.00V50.00V
2.00V~2.90V
2.00V~2.90V
2.00V3.60V
3.50V~4.50V
3.50V~4.50V
3.00V~3.90V
35℃~60℃
35℃~60℃
25℃~35℃
-10℃~0℃
-10℃~0℃
0℃~10℃
默认值
-10℃
见5.8.4a
见5.8.4b
见5.8.4c
见5.8.4d
见5.8.4e
见5.8.4f
a）遥测：电池组总电压、单体电池电压、充电电流、放电电流、温度（电池表面温度不小于4个，环境温度1个）等。
b）遥信：保护功能状态，充放电状态，电池组总电压高告警，电池组总电压低告警，单体电池电压高告警、单体电池电压低告警、电池高/低温告警、环境高/低温告警等。c）遥控：告警声音开关。
5.8.6通讯接口
应具有如下通讯接口：
具有RS232、RS485、以太网或USB（可选）等标准通讯接口，通信协议见YD/T1363.2，应提供与通讯接口配套使用的通讯线缆。宜具有USB接口可外接存储介质，能自动读取存储信息。存储功能
应具有存储功能，保护与告警、保护与告警恢复时应能记录，能区分告警类别，并以时间（年月/日/时/分）为基础记录参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。除能正常记录保护与告警、保护与告警恢复时信息外，可通过设置，记录一定时间段内的电池参数：单体电压、总电压、充/放电容量、充/放电电流、温度等。8
YD/T2344.2-2015
应具有一定的存储容量，存储容量不小于300条记录。存储时间段，时间间隔可设，存储内容采取先进先出原则，存储内容可通过监控接口读取。宜可外接存储介质，读取存储信息。注：存储格式参见附录B。
5.8.8测量精度
应能测量电池组的均/浮充/放电状况、单体电压、总电压、电流、电池组工作环境温度、容量、告警信息等各种参数值，且与电池组实际的参数值之间的误差应符合表3的要求。表3测量精度
参数名称
电池组工作环境温度
试验方法
试验条件
技术要求
按6.13.12规定进行试验，单体电池充电电压误差≤0.5%按6.13.13规定进行试验，充放电电流误差≤2%按6.13.14规定进行试验，电池组容量误差≤5%按6.13.15规定进行试验，温度显示误差应≤2℃除特殊说明，各项试验应在以下条件下进行：温度：25℃±5℃：
相对湿度：45%85%；
大气压力：70kPa~106kPa。
6.2测量仪表要求
测量仪表的要求如表4所示。
表4测量仪表要求
电压表
电流表
测量时间的仪表
恒流源
恒压源
电池内阻测试仪
点温计或者温度计
电池充放电测试仪
6.3外观
精度应不低于0.5级，内阻应不小于10kQ/V精度应不低于0.5级
精度应不低于±0.1%
电流连续可调，在充电或放电过程中，其电流变化应在土1%范围内电压连续可调，其电压变化应在土0.5%范围内精度应不低于0.1m2
精度应不低于土1℃
电压电流连续可调，电压输出和检测精度不低于土0.5%，电流输出和检测精度不低于土0.1%目测被测电池组的表面、端子、接口等，应符合5.2的要求。6.4放电性能
6.4.125℃放电
在无BMS的条件下，电池组按5.3.1规定充满电后静置0.5h～1h，在环境温度25℃土5℃的条件下，分别以1.0110A、2.5I1oA、5.5IoA、10I1oA、30I1oA电流放电至单体电池终止电压2.7V，其放电容量应符合5.3.4的要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
