HG/T 3867-2008
基本信息
标准号： HG/T 3867-2008
中文名称：硫化橡胶 拉伸耐寒系数的测定
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：471423
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 3867-2008.Vulcanized rubber-Determination of coefficient of low temperature resistance at extention.
1范围
HG/T 3867规定了用拉伸耐寒系数测定仪测定硫化橡胶拉伸耐寒系数的试验方法。
HG/T 3867适用于在低温拉伸状态下的橡胶制品耐寒性能的测定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 528硫化橡 胶或热塑性橡胶拉伸应力应变性能的测定(GB/T 528-1998 ,mod ISO37 : 1994)
GB/T 2941橡胶物理 试验方法试样制备和调节通用程序(GB/T 2941-2006 ,idt ISO 23529 : 2004)
3原理.
本试验是试样在等负荷作用下,测定常温及低温时其伸长值之比。
4仪器
仪器主要由机座、保温瓶、拉伸装置、测量装置、砝码盘、砝码、平衡砣等组成。拉伸与测量装置如图1所示。
4.1上、下夹持器的工作面刻有防滑花纹。推荐采用齿形或菱形花纹。
4.2砝码盘的质量应等于浸人传热介质中的上夹持器的质量。
4.3测量用标尺的最小分度值应不大于1 mm。
4.4钢丝绳应平直柔韧。为了排除钢丝在拉伸时的伸长,应从测试值中减去同负荷的钢丝伸长值。钢丝伸长值的测定方法见附录A.
4.5保温容器中盛有足够的乙醇,以保证试样被拉伸时上夹持器不露出液面。
4.6采用最小分度值不大于1C的低温温度计测量试验介质的温度。推荐采用局浸内标式,浸人深度为150mm的低温温度计。试验时,温度计的温包应与试样位于同一水平位置。
1范围
HG/T 3867规定了用拉伸耐寒系数测定仪测定硫化橡胶拉伸耐寒系数的试验方法。
HG/T 3867适用于在低温拉伸状态下的橡胶制品耐寒性能的测定。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 528硫化橡 胶或热塑性橡胶拉伸应力应变性能的测定(GB/T 528-1998 ,mod ISO37 : 1994)
GB/T 2941橡胶物理 试验方法试样制备和调节通用程序(GB/T 2941-2006 ,idt ISO 23529 : 2004)
3原理.
本试验是试样在等负荷作用下,测定常温及低温时其伸长值之比。
4仪器
仪器主要由机座、保温瓶、拉伸装置、测量装置、砝码盘、砝码、平衡砣等组成。拉伸与测量装置如图1所示。
4.1上、下夹持器的工作面刻有防滑花纹。推荐采用齿形或菱形花纹。
4.2砝码盘的质量应等于浸人传热介质中的上夹持器的质量。
4.3测量用标尺的最小分度值应不大于1 mm。
4.4钢丝绳应平直柔韧。为了排除钢丝在拉伸时的伸长,应从测试值中减去同负荷的钢丝伸长值。钢丝伸长值的测定方法见附录A.
4.5保温容器中盛有足够的乙醇,以保证试样被拉伸时上夹持器不露出液面。
4.6采用最小分度值不大于1C的低温温度计测量试验介质的温度。推荐采用局浸内标式,浸人深度为150mm的低温温度计。试验时,温度计的温包应与试样位于同一水平位置。
标准图片预览
标准内容

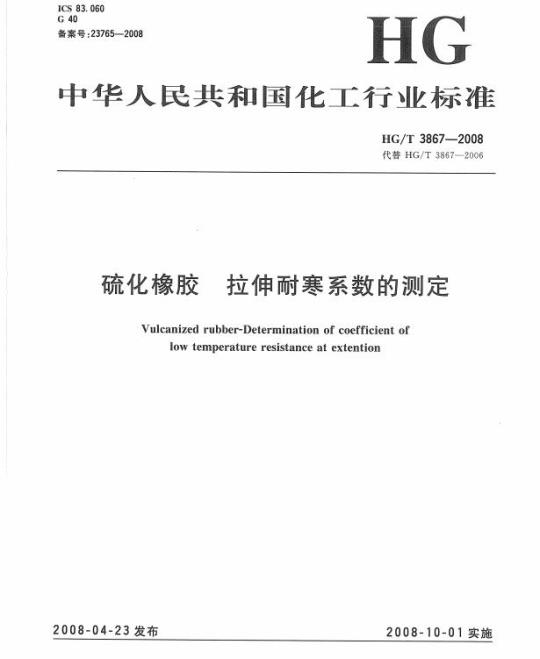

ICS 83. 060
备案号：23765—2008
华和化工行标准
1IG/T 3867--2008
代臀HG/T3867—2005
硫化橡胶
拉伸耐寒系数的测定
Vulcanized rubber-Detcrmination of coefficient offw temperature resistance at extention2008-04-23发布
2008-10-01实施
时华共利和国医家发服和政单委员会发布
本标准代替HG/T3867--2006《硫化橡胶拉仲耐寒系数的测定》HG/T3867-2008
本标准与HC/T38672006《硫化橡胶拉仰豌寒系数的测定》的半要编辑性差异如下：增了前：；
增加了警示语；
增加了规范性引用文件；
图1增加了图题：
条作：
试验报告增加了试样制备说明、在试验中出现的异常现象，试验温度和试验究温度改为试验试验报牛章节增加了试样谢备说明，在试验中出现的异常现象两项内容，并将试验温度和试验室温度一项改为试验条件。
本标推的附录A为规范性附录。
本标准由中国行油和化学工业协会提出本标准山全国橡标委橡胶物理和化学试验为法分技术委员会（SAC/TC35/SC2)归口。本标准起草单位：凯迪西北橡胶有限公司、西北橡胶塑料研究设计院，本标雅主要起草人：付桂红、朱伟、乎纳。本标准所代替标雅的历次版本发布情况为：HG4---839-1976;
-GB/T6035—1985;
-根据中华人民共和国国家发展和改苹委员会2006年第46号公告，山原国家标准GB/T6035-1985转为行业标准G/T3867—2006，但没有重新出版。(11)
KANrKAca-
硫化橡胶拉伸耐寒系数的测定
1G/T3867-2008
使用本标准的人贯应有正规实验案工作的实践经验，本标准并未指出所有可能的安全问题，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范園
本标准规定「用拉伸耐寒系数测定仪测定硫化橡胶拉伸耐寒系数的试验方法。本标雅适用于在低温拉伸状态下的橡胶制品耐寒性能的测定。2规范性引用文件
下列文件中的条款过本标准的引用而为术标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标滩达成协议的务方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GH3/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（CB/T5281938，mKdISO37：199）GB/T2941橡胶物理试验方法战样制备和调节通用程序（GB/\T294]—2006.ictISC）23529：2004）3原理
本试验是试样在等负荷作用下，测定常温及低滤时其仲长值之比。4器
仪器主要由机座、保温瓶、控钾装智、测量装置、础码盘、祛码、平衡碗等组放。拉伸与测量装置如图1所示，
支架；
支柱；
硬质胶简；
上下类持器；
制丝甄：
8搭鸦盘
础码：
刻度尺；
·减栏此内容来自标准下载网
温度计：
平衡能。
图1拉伸与测量装置示意图
1G/T3867-2008
4.11、下火器的工作面刻有防滑花纹。推榉采用因形或菱形花纹。4.2磁码盘的质最应等于没入传热介质中的上夹持器的质量。4. 3测量用标尺的最小分度值应不人于 1mm。4.4纲丝纯应平直、柔韧。为了排除钢丝在拉神时的伸长，应从测试值中减去间负荷的刚丝坤长值钢丝仲长值的测定方然见刚录A.4.5保温容器中盛有足够的乙醇，以保证试样被拉伸时[.夹持器不露出液面，4.6采用最小分度值不大于1C的低温温度计测量试验介质的温度。推荐采用扁漫内标式，浸人深度为153mm的低溢温度计。试验时，温度计的包应与试样位于同一水平位置。5试样
5.1按GB/7528制备试样，优先选用1塑试样，开在试样两截去相等长度，使总长变为121mm5.2试样的调节时间试验温度及湿度点符台（GB/个294的规定。5.3试栏裁切方向与压延、压出方向致.5.4试样数昼应不少于个，
6试验步骤
6.1布试样的T作部位印上两条距离为（25.0土0.5）mm的平行标线，测量试样标距内的厚度，6.2在5内将试样拉伸至原标距的145%-155兴盾松斤.便诚样存自出状态下停放15mim~-12Cmin6.3在诚样上董新印上标线，按新标线把试样夹在上、下灾持器上.并将上夹持器系在通过滑轮的钢丝绳一端，下夹持器牢固地卡在瘦质胺筒的底部中央：6.4将装好的诚样与碳质胶简一起浸人已调好部度的保温容器中，使试伴任（2312）的温度下调节 3 min。罚附调整零点对谁搭饣。6.5在仪器的础码盘上于1min内究适最的负荷，以保证试样5in内仲张到原标范的90%~～11C%时间从期负荷时越计。
6.6记录标尺的指示值L，除去负莅，下带有试样的爽特器，停微15min~120trin。6.7较6.3条的方法将试样恶新装进缺质胶简中，没人已按规定调好温度的保温容器中，使试样在试验温度下（温度公差为.1℃）调节3mi1.同时谢整零点对准措针。6.8在础码盘加上与6.5条等量的负荷作用5in，附间从加负荷时起计。6.9记录标尺.F的指示值1.。
6.10在盛有传热介质（可采用乙醇）的保温容器中加人致冷剂（可采用尚体一氧化碳或液态氮）以调整试验温度。为保还试验过程中温度均勾，在试样没人致冷剂前应逝行充分搅排，但在试验过程中，建议不搅拌都添痱致冷剂。
7试验温度
推然采月如下试验温度供选择，10℃，25℃；—40℃，-50℃；—55℃；60℃，一70℃。荐采用其他试验温度可按相关标准执行。8结果表示
8.1拉伸谢寒系数K按公减(1)计算：K
武啦：
LI试样在常温时施加负荷后的仲长值，单位为毫米（n)m)；2
TKAoNTKAca-
+-+ (1)
试样在低温时同负荷作用下的伸长值，单位为毫米(mm）。HG/3867—2008
2代表勿种试验品性能的试样数量应个少于三个，取H算术平均值表示试验结果，H允许端差为士10%9
试验报告
试验报告至少应包以下内容：
试样名称或代号
1）使用的标谁名称或编号。
试样制备说明，
试验条件。
试验结果：
在试验中观察到的异常现象。
试验口期及试验者。
HC/T 3867-2008
附录A
【规范性附录】
钢丝伸长值的测定方法
A.1把质量不大丁15g的钢片爽在爽持器上，装逊硬质胶筒并漫人常温艺辫中，调整标尺使指针对零。
A,2在仪器的码盘目加1: 0. 25 kg的负荷,记录标尺 上的指示值。再加上 0. 25 kg 的负荷,并记录相应的指示值：按此方法测到4k为止，A.3按上述行法连续重复测1次，以第2、3、4次的继果平均值作为钢丝的伸长债。(16
KANrKAca-
标淮号
HG/T3836 2008
HG/T 3323 --2008
HG/T3837-—20G8
HG/T 3843—2008
HG/T 3844—20C8
HG/T J845-20C3
HG/T 3845—2008
HG/T 3847--2008
IIG/T3848-2008
TG/T 3849. 2008
HG/T $863--2008
HG/I 3868—200X
HG/T $870—2008
HG/T 3838—2008
HG/T 3869 --2008
HG/T 3871- - 2G08
近期出版撤胶物理和化学试验方法类部分化工行业标准目录标雅名称
硫化橡校，滑动磨菘试验方法
橡股奖析度测定方法（施转粘度计法）橡胶总烃含豆的测定热解法
砼化橡胶短时问赫压缔试验方法侧质稳胶
便质橡胶
硬质橡胶
硬质橡胶
硬质橡凌
硬质橡咬
硬质像胶
弯曲强度的谢是
冲击强度的测楚
硬度的测定
马丁时热温度的测定
抗剪切强度的测定
拉伸度别拉断神长弃的测定
玉库强城的测定
硫化橡胶
高温拉仲强度和拉断仰长率的测定碳化橡胶溶胀措激测造方法
橡胶游离硫价量的测定单位滴定法梳化橡股压缩或的切性能的测定（场丁尼机械示波器法）橡胶贪量的测定双蔬炼光度法
HG/T 3856~-3857—2608
HG/ 3867—2008
硫化稳胶呆缩耐寒系数的测定硫化橡胶拉仲耐寒系数的测定(17)
中华人民共利国
化工行业标雅
硫化橡胶压缩耐寒系数的测定
硫化橡胶拉伸耐寒系数的测定
HG/T 8865~3867—2008
出版发行;化学1业出版社
（北京市东城区青华潮南街3号：邯峻编00011)北京云浩印刷有限责低公司印装88Ua1230mm1/16米1
宁数千学
20089引北京第1版第1次印刷
书号：155325-0662
购书咨询：010-64518888
售后服务：01064518899
Jg址：http：//cip,com,ca8007--298-9985 F./0H
凡购买本序，如有缺损质量间题，不社销倍心负责调换。版权所有违者必究
KANrKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：23765—2008
华和化工行标准
1IG/T 3867--2008
代臀HG/T3867—2005
硫化橡胶
拉伸耐寒系数的测定
Vulcanized rubber-Detcrmination of coefficient offw temperature resistance at extention2008-04-23发布
2008-10-01实施
时华共利和国医家发服和政单委员会发布
本标准代替HG/T3867--2006《硫化橡胶拉仲耐寒系数的测定》HG/T3867-2008
本标准与HC/T38672006《硫化橡胶拉仰豌寒系数的测定》的半要编辑性差异如下：增了前：；
增加了警示语；
增加了规范性引用文件；
图1增加了图题：
条作：
试验报告增加了试样制备说明、在试验中出现的异常现象，试验温度和试验究温度改为试验试验报牛章节增加了试样谢备说明，在试验中出现的异常现象两项内容，并将试验温度和试验室温度一项改为试验条件。
本标推的附录A为规范性附录。
本标准由中国行油和化学工业协会提出本标准山全国橡标委橡胶物理和化学试验为法分技术委员会（SAC/TC35/SC2)归口。本标准起草单位：凯迪西北橡胶有限公司、西北橡胶塑料研究设计院，本标雅主要起草人：付桂红、朱伟、乎纳。本标准所代替标雅的历次版本发布情况为：HG4---839-1976;
-GB/T6035—1985;
-根据中华人民共和国国家发展和改苹委员会2006年第46号公告，山原国家标准GB/T6035-1985转为行业标准G/T3867—2006，但没有重新出版。(11)
KANrKAca-
硫化橡胶拉伸耐寒系数的测定
1G/T3867-2008
使用本标准的人贯应有正规实验案工作的实践经验，本标准并未指出所有可能的安全问题，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范園
本标准规定「用拉伸耐寒系数测定仪测定硫化橡胶拉伸耐寒系数的试验方法。本标雅适用于在低温拉伸状态下的橡胶制品耐寒性能的测定。2规范性引用文件
下列文件中的条款过本标准的引用而为术标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标滩达成协议的务方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GH3/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（CB/T5281938，mKdISO37：199）GB/T2941橡胶物理试验方法战样制备和调节通用程序（GB/\T294]—2006.ictISC）23529：2004）3原理
本试验是试样在等负荷作用下，测定常温及低滤时其仲长值之比。4器
仪器主要由机座、保温瓶、控钾装智、测量装置、础码盘、祛码、平衡碗等组放。拉伸与测量装置如图1所示，
支架；
支柱；
硬质胶简；
上下类持器；
制丝甄：
8搭鸦盘
础码：
刻度尺；
·减栏此内容来自标准下载网
温度计：
平衡能。
图1拉伸与测量装置示意图
1G/T3867-2008
4.11、下火器的工作面刻有防滑花纹。推榉采用因形或菱形花纹。4.2磁码盘的质最应等于没入传热介质中的上夹持器的质量。4. 3测量用标尺的最小分度值应不人于 1mm。4.4纲丝纯应平直、柔韧。为了排除钢丝在拉神时的伸长，应从测试值中减去间负荷的刚丝坤长值钢丝仲长值的测定方然见刚录A.4.5保温容器中盛有足够的乙醇，以保证试样被拉伸时[.夹持器不露出液面，4.6采用最小分度值不大于1C的低温温度计测量试验介质的温度。推荐采用扁漫内标式，浸人深度为153mm的低溢温度计。试验时，温度计的包应与试样位于同一水平位置。5试样
5.1按GB/7528制备试样，优先选用1塑试样，开在试样两截去相等长度，使总长变为121mm5.2试样的调节时间试验温度及湿度点符台（GB/个294的规定。5.3试栏裁切方向与压延、压出方向致.5.4试样数昼应不少于个，
6试验步骤
6.1布试样的T作部位印上两条距离为（25.0土0.5）mm的平行标线，测量试样标距内的厚度，6.2在5内将试样拉伸至原标距的145%-155兴盾松斤.便诚样存自出状态下停放15mim~-12Cmin6.3在诚样上董新印上标线，按新标线把试样夹在上、下灾持器上.并将上夹持器系在通过滑轮的钢丝绳一端，下夹持器牢固地卡在瘦质胺筒的底部中央：6.4将装好的诚样与碳质胶简一起浸人已调好部度的保温容器中，使试伴任（2312）的温度下调节 3 min。罚附调整零点对谁搭饣。6.5在仪器的础码盘上于1min内究适最的负荷，以保证试样5in内仲张到原标范的90%~～11C%时间从期负荷时越计。
6.6记录标尺的指示值L，除去负莅，下带有试样的爽特器，停微15min~120trin。6.7较6.3条的方法将试样恶新装进缺质胶简中，没人已按规定调好温度的保温容器中，使试样在试验温度下（温度公差为.1℃）调节3mi1.同时谢整零点对准措针。6.8在础码盘加上与6.5条等量的负荷作用5in，附间从加负荷时起计。6.9记录标尺.F的指示值1.。
6.10在盛有传热介质（可采用乙醇）的保温容器中加人致冷剂（可采用尚体一氧化碳或液态氮）以调整试验温度。为保还试验过程中温度均勾，在试样没人致冷剂前应逝行充分搅排，但在试验过程中，建议不搅拌都添痱致冷剂。
7试验温度
推然采月如下试验温度供选择，10℃，25℃；—40℃，-50℃；—55℃；60℃，一70℃。荐采用其他试验温度可按相关标准执行。8结果表示
8.1拉伸谢寒系数K按公减(1)计算：K
武啦：
LI试样在常温时施加负荷后的仲长值，单位为毫米（n)m)；2
TKAoNTKAca-
+-+ (1)
试样在低温时同负荷作用下的伸长值，单位为毫米(mm）。HG/3867—2008
2代表勿种试验品性能的试样数量应个少于三个，取H算术平均值表示试验结果，H允许端差为士10%9
试验报告
试验报告至少应包以下内容：
试样名称或代号
1）使用的标谁名称或编号。
试样制备说明，
试验条件。
试验结果：
在试验中观察到的异常现象。
试验口期及试验者。
HC/T 3867-2008
附录A
【规范性附录】
钢丝伸长值的测定方法
A.1把质量不大丁15g的钢片爽在爽持器上，装逊硬质胶筒并漫人常温艺辫中，调整标尺使指针对零。
A,2在仪器的码盘目加1: 0. 25 kg的负荷,记录标尺 上的指示值。再加上 0. 25 kg 的负荷,并记录相应的指示值：按此方法测到4k为止，A.3按上述行法连续重复测1次，以第2、3、4次的继果平均值作为钢丝的伸长债。(16
KANrKAca-
标淮号
HG/T3836 2008
HG/T 3323 --2008
HG/T3837-—20G8
HG/T 3843—2008
HG/T 3844—20C8
HG/T J845-20C3
HG/T 3845—2008
HG/T 3847--2008
IIG/T3848-2008
TG/T 3849. 2008
HG/T $863--2008
HG/I 3868—200X
HG/T $870—2008
HG/T 3838—2008
HG/T 3869 --2008
HG/T 3871- - 2G08
近期出版撤胶物理和化学试验方法类部分化工行业标准目录标雅名称
硫化橡校，滑动磨菘试验方法
橡股奖析度测定方法（施转粘度计法）橡胶总烃含豆的测定热解法
砼化橡胶短时问赫压缔试验方法侧质稳胶
便质橡胶
硬质橡胶
硬质橡胶
硬质橡凌
硬质橡咬
硬质像胶
弯曲强度的谢是
冲击强度的测楚
硬度的测定
马丁时热温度的测定
抗剪切强度的测定
拉伸度别拉断神长弃的测定
玉库强城的测定
硫化橡胶
高温拉仲强度和拉断仰长率的测定碳化橡胶溶胀措激测造方法
橡胶游离硫价量的测定单位滴定法梳化橡股压缩或的切性能的测定（场丁尼机械示波器法）橡胶贪量的测定双蔬炼光度法
HG/T 3856~-3857—2608
HG/ 3867—2008
硫化稳胶呆缩耐寒系数的测定硫化橡胶拉仲耐寒系数的测定(17)
中华人民共利国
化工行业标雅
硫化橡胶压缩耐寒系数的测定
硫化橡胶拉伸耐寒系数的测定
HG/T 8865~3867—2008
出版发行;化学1业出版社
（北京市东城区青华潮南街3号：邯峻编00011)北京云浩印刷有限责低公司印装88Ua1230mm1/16米1
宁数千学
20089引北京第1版第1次印刷
书号：155325-0662
购书咨询：010-64518888
售后服务：01064518899
Jg址：http：//cip,com,ca8007--298-9985 F./0H
凡购买本序，如有缺损质量间题，不社销倍心负责调换。版权所有违者必究
KANrKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
