GB 43704-2024
基本信息
标准号:
GB 43704-2024
中文名称:对外开放口岸边防检查现场标志
标准类别:国家标准(GB)
英文名称:Signs used for immigration inspection spot at the open port
标准状态:即将实施
发布日期:2024-05-28
实施日期:2024-12-01
出版语种:简体中文
下载格式:.pdf .zip
相关标签:
口岸
检查
现场
标志
标准分类号
标准ICS号:综合、术语学、标准化、文献>>图形符号>>01.080.10
中标分类号:综合>>社会公共安全>>A90社会公共安全综合
关联标准
出版信息
出版社:中国标准出版社
页数:44页【彩图】
标准价格:103.0
相关单位信息
归口单位:中华人民共和国公安部
提出单位:中华人民共和国公安部
发布部门:国家市场监督管理总局 中国国家标准化管理委员会
标准简介
本文件规定了对外开放口岸边防检查现场标志的通则、边防检查现场主标志和功能标志的要求。
本文件适用于中华人民共和国境内的水运、航空、铁路、公路等对外开放口岸的边防检查现场标志的设计及应用。
标准内容
ICS01.080.10
CCSA90

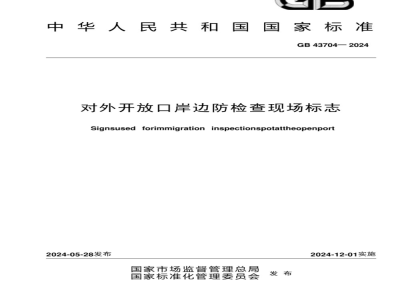

中华人民共和国国家标准
GB43704—2024
对外开放口岸边防检查现场标志Signsused forimmigrationinspectionspotattheopenport2024-05-28发布
国家市场监督管理总局
国家标准化管理委员会
2024-12-01实施
【范围
Z规范性引用文件
t术语和定义
F.基本要求
F.Z分类
F.t要素
F.F版面设计
F.S设置
边防检查现场主标志
功能标志
9.【通道标志
9.Z公共服务区标志
工作场所与设施标志
9.F提示标志
9.S劝阻标志
导向标志
附录A)规范性(bzxZ.net
参考文献
边防检查现场标志使用的图形符号次
GB43704—2024
本文件按照GB/T1.1一2020《标准化工作导则起草。
GB43704—2024
第1部分:标准化文件的结构和起草规则》的规定请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中华人民共和国公安部提出并归口。m
GB43704—2024
根据《中华人民共和国出境入境管理法》规定,出入境边防检查机关负责全国对外开放口岸出入境边防检查、口岸限定区域管理的工作职责,担负维护国家安全、发展利益和口岸安全稳定的重要使命。因此,使用规范统一的边防检查现场标志,体现移民管理工作的中央事权属性。本文件旨在进一步规范对外开放口岸边防检查现场标志使用管理工作,满足边防检查现场出入境人员和相关人员的使用需求,提升边防检查现场的工作效率本文件发布后,将在国家主管部门认定的我国境内的水运、航空、铁路、公路等对外开放口岸强制实施,并指导深圳沙头角、珠海茂生围边境特别管理区,边民通道,边境耕作口,港澳流动渔船停泊点,台湾渔船、小额贸易商船停泊点等其他边防检查现场的标志的设计和应用IV
1范围
对外开放口岸边防检查现场标志GB43704—2024
本文件规定了对外开放口岸边防检查现场标志的通则、边防检查现场主标志和功能标志的要求。本文件适用于中华人民共和国境内的水运、航空、铁路、公路等对外开放口岸的边防检查现场标志的设计及应用
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T15566.1公共信息导向系统设置原则与要求第1部分:总则GB/T16903一2021标志用图形符号表示规则GA2098—2023中国移民管理标志3术语和定义
下列术语和定义适用于本文件。3.1
对外开放口岸
供人员、货物、
theopenport
公共信息图形符号的设计原则与要求物品和交通运输工具直接出入国(关、边)境的港口、机场、车站、跨境通道等。3.2
执勤设施
dutyfacility
出入境边防检查机关设在对外开放口岸边防检查现场,开展出入境边防检查执勤工作的设施3.3
劝阻要素
disuasiveelement
在部分对外开放口岸边防检查现场标志中警示相关行为不被允许的标志组成部分。3.4
边防检查现场主标志
main signforimmigration inspectionspot在对外开放口岸标示出入境边防检查机关的标志。3.5
功能标志
featuresign
在对外开放口岸边防检查现场标示相关通道、区域、场所、设施、提示、劝阻和导向的标志。4通则
4.1基本要求
4.1.1边防检查现场标志应以文字、图形符号、颜色等给边防检查现场出入境人员和相关人员提供必1
GB43704—2024
要的导向、提示和警示。
4.1.2边防检查现场标志应符合以下要求:a)
满足边防检查现场出入境人员和相关人员的使用需求;传递明确、简洁的含义;
防止信息不足或过载。
4.2分类
边防检查现场标志包括边防检查现场主标志和功能标志2大类。功能标志根据使用场景的不同,分为以下6种:a)
通道标志:用于标示出入境人员、交通运输工具检查通道的标志;公共服务区标志:用于标示边防检查现场公共服务区的标志;工作场所与设施标志:用于标示边防检查现场工作场所和设施的标志;提示标志:用于提示出入境人员注意事项的标志;劝阻标志:用于劝阻出入境人员不合规行为的标志;导向标志:用于标示边防检查现场各功能区域方位的标志。注:导向标志可与通道标志、公共服务区标志、工作场所与设施标志、提示标志、劝阻标志组合使用。4.3要素
4.3.1文字
边防检查现场标志的文字要素应符合以下要求。a)
至少使用中、英文两种文字,以中文为主,英文为辅,视情况增加毗邻国家文字。使用的语言文字种类不多于3种。同时使用2种以上文字时,信息含义以中文为准。使用的数字为阿拉伯数字。
中文信息的应用规范如下:
中文字体为黑体;
中文字宽和字间距根据中文字高确定,其中中文字宽与中文字高相等,中文字间距与中文字高的比例为0.28:1;
若中文较多,中文字间距可调整为标准间距,并可横向压缩,但压缩幅度不应超过总字长的20%。
英文和数字信息的应用规范如下:1)
英文和数字字体为英文ArialRegular字体,首个英文字母大写;英文字高由首个大写英文字母的高度确定,英文字间距为标准间距,字体默认不可压缩;若英文字符较长,可将英文进行横向压缩,但压缩幅度不应超过总字长的20%。文字应用样例见表1。
表1边防检查现场标志的文字应用样例序号
常规中文信息
规范样例
中国移民管理
中文字高和字宽为
n,中文字间距为0.28h
中文信息较多
英文信息
4.3.2中国移民管理标志
表1边防检查现场标志的文字应用样例(续)规范样例
中国移民管理
离Immigration
GB43704—2024
若中文较多,中文字间
距可调整为标准间距,并
可横向压缩,但压缩幅度
不应超过总字长的20%
英文字高由首个大写
英文字母的高度确定,英
文字间距为默认间距
边防检查现场主标志、设施标志等标志中使用的中国移民管理标志应符合GA2098一2023的规定。
4.3.3图形符号
边防检查现场标志中使用图形符号应符合以下要求:a)
使用图形符号时视情况进行等比例放大或缩小;图形符号区域的四角为圆角,外框线宽度和圆角半径符合GB/T16903一2021中B.2的要求;图形符号区域内不添加文字、数字;注:图形符号区域为图形符号边线内侧的正方形区域或符号衬底色形成的正方形区域。d)
有方向性的图形符号在设置时符合GB/T15566.1的要求,使图形符号的方向与实际场景中的方向一致。
边防检查现场标志使用的图形符号应按附录A的规定执行。4.3.4颜色
边防检查现场标志中包含标志的主底色、标志辅助色和文字信息颜色,各种颜色的使用应符合以下要求。
标志的主底色分为深蓝色、黄色和绿色3种使用情况如下:深蓝色,用在边防检查现场主标志以及通道标志(除特别通道标志和\一带一路通道标志1)
外)、公共服务区标志、工作场所与设施标志、导向标志中;2)
黄色,用在提示标志和劝阻标志中:绿色,用在特别通道标志和“一带一路”通道标志中。标志的辅助色分为深蓝色、浅蓝色和红色3种,使用情况如下:1)
深蓝色,在提示标志中与黄色主底色配合使用;浅蓝色,在边防检查现场主标志以及通道标志(除特别通道标志和“一带一路”通道标志外)、公共服务区标志、工作场所与设施标志、导向标志中与深蓝色主底色配合使用;红色,在劝阻标志中与黄色主底色配合使用。标志的文字信息颜色分为白色、深蓝色和黑色3种,使用情况如下:1)
白色,用在边防检查现场主标志以及通道标志、公共服务区标志、工作场所与设施标志、导向标志中:
深蓝色,用在提示标志中;
GB43704—2024
黑色,用在劝阻标志中。
标志的主底色、文字信息颜色和辅助色的使用图例见图1。中国移民管理
CHINAIMMIGRATION
图1标志的颜色示例
主底色
文字信息颜色
辅助色
标志的主底色及色值、辅助色及色值、文字信息颜色及色值和应用说明应符合表2的规定,表2
标志的主底色及色值、辅助色及色值、文字信息颜色及色值和应用说明序号
标志主底色及色值
深蓝色
C100M80Y25K25
COM15Y8OK0
COM15Y80K0
C100M0Y85K20
4.4版面设计
4.4.1横向布置
标志辅助色及色值
浅蓝色
C100M10Y0K0
深蓝色
C100M80Y25K25
C0M100Y100K10
浅蓝色
C10OM10Y0K0
标志文字信息
颜色及色值
深蓝色
C100M80Y25K25
边防检查现场标志横向布置时,应符合以下要求。a)
中文在上,英文在下,
应用说明
边防检查现场主标志;
通道标志其中,特别通道标志
和“一带一路”通道标志见本表序号4);
公共服务区标志;
工作场所与设施标志;
导向标志
提示标志
劝阻标志
特别通道标志、
“一带一路”通道标志
b)通道标志、公共服务区标志、工作场所与设施标志、提示标志、劝阻标志的图形符号位于左方,文字、数字依次位于右方。4
导向标志的版面分为2种:
GB43704—2024
1)向前(上)、向左前、向左、向左下、掉头、上楼和下楼7个导向标志中,图形符号、文字和数字位于箭头的右侧,并按版面由近及远的顺序自左向右排列;向右前、向右和向右下3个导向标志中,图形符号、文字和数字位于箭头的左侧,并按由近2)
及远的顺序自右向左排列。
横向布置的标志规格样式见图2。.0.5a
4.4.2纵向布置
团体人员
Groups
图2横向布置的标志规格样式
边防检查现场标志纵向布置时,应符合以下要求:a)
中文在右,英文在左
英文按横向排列时顺时针旋转90\所得结果的样式进行排列;≥0. 7a
通道标志、公共服务区标志、工作场所与设施标志、提示标志、劝阻标志的图形符号位于上c)
方,文字、数字依次位于下方;d)
导向标志的图形符号、文字和数字位于箭头的下方,并按版面由近及远的顺序自上向下排列。纵向布置的标志规格样式见图3。GB43704—2024
4.5设置
Groups
【体人员
d.28al fo.52a
图3纵向布置的标志规格样式
边防检查现场标志的设置应符合以下要求。a)
不影响出入境人员正常通行和紧急疏散。设置在醒目且不被遮挡的位置,避免受广告及其他标志的影响:1)
边防检查现场主标志设置在边防检查现场(出入口上方或左右两侧);通道标志设置在通道附近(通道入口的起始位置或通道的正上方);公共服务区标志设置在相应功能区域附近(功能区域的正上方):工作场所与设施标志设置在执勤设施表面或附近;提示标志和劝阻标志设置在相应区域、设施、通道附近;通道标志与导向标志组合使用时,设置在出入境人员、交通运输工具通往通道入口的相应位置;
GB43704—2024
公共服务区标志与导向标志组合使用时,设置在出入境人员通往该区域的相应位置;工作场所与设施标志同导向标志组合使用时,设置在出入境人员通往该执勤设施的相应位置。
设置在出入境人员通行区域各个空间转换点的适当位置,并与出入境人员、交通运输工具通行路线垂直。
高度满足成人的平均视高、乘坐轮椅行动不便者的平均视高、建筑结构高度等要求,观察角和偏移角符合GB/T15566.1的规定。边防检查现场主标志
边防检查现场主标志包含中国移民管理标志和中国移民管理中英文字。边防检查现场主标志图例和规格应符合图4。中国移民管理
CHINAIMMIGRATION
功能标志
6.1通道标志
6.1.1标志图例
边防检查现场主标志图例
中国移民管理
CHINAIMMIGRATION
边防检查现场主标志规格
图4边防检查现场主标志图例和规格0.57a
通道标志包括16个标志,分别为所有旅客、中国公民、外国人、团体人员、工作人员、员工通道、快捷通道、特别通道、“一带一路”通道、机动车通道、客车通道、货车通道、小车通道、小车客车通道、空载小车通道和通道号。各标志图例见表3。1
