本标准定义了工件几何公差规范的符号及其说明的规则。 本标准给出了几何公差规范的基本原则。 本标准中的图例旨在说明如何用可视化注解（包括诸如TED之类的注解）对技术规范做出完整诠释。

ICS 01.100.20;17.040.10

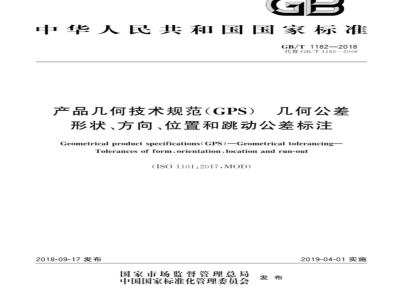

中华人民共和国国家标准
GB/T1182—2018
代替GB/T1182—2008
产品几何技术规范（GPS）下载标准就来标准下载网
几何公差
形状、方向、位置和跳动公差标注Geometrical product specifications(GPS)-Geometrical tolerancing-Tolerances of form,orientation,location and run-out(ISO1101:2017.MOD)
2018-09-17发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-04-01实施
规范性引用文件
术语与定义
基本概念
被测要素
公差带·
几何公差规范标注·
附加标注
理论正确尺寸（TED)
局部规范
延伸被测要素
相交平面
定向平面
方向要素
组合平面
几何公差的定义
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（资料性附录）
附录H（资料性附录）
参考文献
不推荐的及废止的标注方法
几何公差带的明确规则与缺省规则滤波器
ISO针对形状的特定规范元素
滤波器细则
图形符号的关系与尺寸
GB/T1182—2018
GB/Z26958和ISO/TS16610两项标准各部分之间的一致性程度在GPS矩阵中的位置
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T1182一2008《产品几何技术规范（GPS）差标注》，与GB/T1182一2008相比主要技术变化如下：几何公差
在对技术规范做出诠释的可视化注解中增加三维标注的图例；增加变宽度公差带概念的诠释及标注方式；增加偏置公差带概念的诠释及标注方式；增加滤波器规范元素概念的诠释及标注方式；增加参照要素拟合规范元素概念的诠释及标注方式；增加全表面概念的诠释及标注方式；增加相交平面概念的诠释及标注方式；增加定向平面概念的诠释及标注方式；增加方向要素概念的诠释及标注方式；增加组合平面概念的诠释及标注方式；增加几何公差带的明确规则与缺省规则；增加滤波细则
GB/T1182—2018
形状、方向、位置和跳动公
本标准使用重新起草法修改采用ISO1101：2017《产品几何技术规范（GPS）向、位置和跳动公差标注》。
几何公差
形状、方
本标准与ISO1101：2017相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（|)进行了标示。相应技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用修改采用国际标准的GB/T4249—2018代替IS08015：2011；.
用修改采用国际标准的GB/T4457.4—2002代替ISO128-24：1999；·
用等同采用国际标准的GB/T13319代替ISO5458；用修改采用国际标准的GB/T16671—2018代替ISO2692：2014；用修改采用国际标准的GB/T17851代替ISO5459；用修改采用国际标准的GB/T17852代替ISO1660；用等同采用国际标准的GB/T19096代替ISO13715；用等同采用国际标准的GB/Z24637.1代替ISO17450-1：2011；用等同采用国际标准的GB/Z24637.2代替ISO17450-2；用非等效采用国际标准的GB/T24734代替ISO16792；用GB/Z26958（所有部分）代替ISO/TS16610（所有部分），两项标准各部分之间的一致性程度参见附录G。
本标准还做了下列编辑性修改
删去了IS01101：2017引言中的表1.将IS01101：2017中的“表2～表10\改为表1～表9”。
增加了附录G（资料性附录)GB/Z26958和ISO/TS16610两项标准各部分之间的一致性程度；
GB/T1182—2018
—原ISO1101:2017的附录G改为附录H。本标准由全国产品几何技术规范标准化技术委员会（SAC/TC240）提出并归口本标准起草单位：中机生产力促进中心、中国航空综合技术研究所、郑州大学、上海汽车集团股份有限公司技术中心、北京汽车股份有限公司、奥曼克（上海)咨询有限公司、泛亚汽车技术中心有限公司、戴克伊（北京）技术有限公司、西安交通大学、上汽通用五菱汽车股份有限公司、观致汽车有限公司、卡尔蔡司（上海)管理有限公司、大连科技学院、海克斯康测量技术（青岛)有限公司、上海市计量测试技术研究院。
本标准主要起草人：明翠新、王喜力、张琳娜、沈潇俊、滕丽静、俞吉长、胡敏、龙东飞、景蔚萱、周江奇、徐明洋、邱晨曦、韩定中、赵凤霞、吴永平、王红、王慧珍、瞿潮庆、朱悦。本标准所代替标准的历次版本发布情况为：GB/T1182—1996GB/T1182—2008。N
1范围
产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注本标准定义了工件儿何公差规范的符号及其说明的规则。本标准给出了几何公差规范的基本原则。GB/T1182—2018
本标准中的图例旨在说明如何用可视化注解（包括诸如TED之类的注解）对技术规范做出完整诠释。
注1：第2章、表2及表3中引用的其他国家/国际标准提供了有关几何公差标注的更详细信息，注2：本标准给出了明确的与直接的几何公差规范标注规则。作为备选，可根据1SO16792将同样的规范标注在三维CAD模型上。此时，可通过三维CAD模型的查询功能或其他三维CAD模型信息查询获取技术规范元素，而非使用可视化注解标注。
本标准适用于产品几何技术规范(GPS)中几何公差的形状、方向、位置和跳动公差标注2规范性引用文件
下列文件对于本标准的应用是必不可少的。）凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4249—2018产品几何技术规范（GPS）GB/T4457.4—2002
GB/T13319
机械制图
图样画法
产品几何技术规范（GPS)
ISO5458:1998.IDT)
GB/T16671—2018
概念、原则和规则（ISO8015：2011，MOD）图线（ISO128-24：1999MOD)
几何公差
产品几何技术规范
（GPS）
求（LMR)与可逆要求（RPR)(ISO2692：2014，MOD)GB/T17851
产品几何技术规范（GPS）
ISO5459:1981.MOD)
GB/T17852
产品几何技术规范（GPS)
ISO1660:2017,MOD)
GB/T19096
技术制图
ISO13715:2000,IDT)
GB/Z 24637.1
图样画法
位置度公差注法（GB/T13319—2003，几何公差
几何公差
几何公差
最大实体要求（MMR），最小实体要基准与基准体系（GB/T17851—2010轮廊度公差标注（GB/T17852
2—2018，
未定义形状边的术语和注法（GB/T19096一2003，产品几何技术规范（GPS）
(GB/Z24637.1—2009,ISO/TS17450-1:2005,IDT)GB/Z24637.2产品几何技术规范（GPS）通用概念
通用概念
定度（GB/Z24637.2—2009.ISO/TS17450-2：2002.IDT)GB/Z26958（所有部分）产品几何技术规范（GPS）2006)
ISO10579:2010
产品几何技术规范（GPS）
第1部分：几何规范与验证的模式第2部分：基本原则、规范、操作集和不确滤波（GB/Z26958—2011,ISO/TS16610：尺寸与公差
非刚性零件注法[Geometrical
product specifications (GPS)—Dimensioning and tolerancing—Non-rigid parts)1
GB/T1182—2018
ISO17450-3产品几何技术规范（GPS）通用概念第3部分：被测要素[Geometricalproductspecifications(GPS)—General concepts—Part 3:Tolerance features]ISO22432产品几何技术规范（GPS）规范与验证中使用的要素[Geometricalproductspecifica-tions(GPS)—Features utilized in specification and verification)ISO25378:2011
1产品几何技术规范（GPS）
特征与条件
(GPS)—Characteristics and conditions—Definitions术语与定义
定义[Geometrical product specificationsGB/T4249—2018、GB/Z26958（所有部分）、GB/Z24637.1、GB/Z24637.2、ISO17450-3、ISO22432、ISO253782011界定的以及下列术语与定义适用于本文件。3.1
tolerance zone
公差带
由一个或两个理想的几何线要素或面要素所限定的、由一个或多个线性尺寸表示公差值的区域。注：也可参见4.4。
相交平面
intersectionplane
由工件的提取要素建立的平面，用于标识提取面上的线要素（组成要素或中心要素）或标识提取线上的点要素，
注1：使用相交平面可不依赖于视图定义被测要素。注2：对于区域性的表面结构，可使用相交平面定义评价该区域的方向，参见ISO25178-1。3.3
定向平面
orientation plane
由工件的提取要素建立的平面，用于标识公差带的方向。注1：使用定向平面可不依赖于TED(位置)或基准(方向)定义限定公差带的平面或圆柱的方向。仅当被测要素是中心要素(中心点、中心线)且公差带由两平行直线或平行平面所定义时，或被测要素是中心点、圆柱时，才可使用定向平面。
注2：定向平面可用于定义矩形局部区域的方向、3.4
方向要素
direction feature
由工件的提取要素建立的理想要素，用于标识公差带宽度（局部偏差）的方向。注1；方向要素可以是平面、国柱面或园锥面。注2：使用方向要素可改变在而要素上的线要素的公差带宽度的方向。注3：当公差值适用在规定的方向，而非规定的几何形状的法线方向时，可使用方向要素，注4；可使用标注在方向要索框格中第二格的基准构建方向要素。可使用被测要素的几何形状确定方向要素的几何形状。
组合连续要素
compound continuous feature
由多个单一要素无缝组合在一起的单一要素。注1：组合连续要素可以是封闭的或非封闭的。注2：非封闭的组合连续要索可用\区间\符号（见9.1.4)与UF修饰符（如适用)定义。注3：封闭的组合连续要素可用\全周\符号（见9.1.2)与UF修饰符定义，此时，它是一组单个要素，与平行于组合平面的任何平面相交所形成的是线要素或点要素。注4：封闭的组合连续要素可用\全表面\符号（见9.1.2)与UF修饰符定义，2
组合平面
collection plane
由工件上的要素建立的平面，用于定义封闭的组合连续要素注；当使用\全周\符号时总是使用组合平面。理论正确尺寸
theoretically exact dimensionGB/T1182—2018
在GPS操作中用于定义要素理论正确几何形状、范围、位置与方向的线性或角度尺寸。注1；术语\理论正确尺寸\在本标准中缩写为TED。注2：可使用TED定义：
要素的公称形状与尺寸；
理论正确要素（TEF）；
要素的局部位置与尺寸，包括局部被测要素；被测要素的延伸长度；
两个或多个公差带的相对位置与方向；基准目标的相对位置与方向，包括可移动基准目标；公差带相对于基准与基准体系的位置与方向：公差带宽度的方向。
注3：TED可以明确标注，或是缺省的。标标注时，明确的TED可使用包含数值，还可包含相关符号，例如或R，的在三维模型中，明确的TED可通过查询获得。矩形框标注，
注4；缺省的TED可不标注。
缺省的TED可以包括：0mm，0°，90°，180°，270\以及在完整的圆上均匀分布的要素之间的角度距离。
注5：TED不受单个或通用规范的影响。理论正确要素
theoretically exact feature
具有理想形状，以及理想尺寸、方向与位置的公称要素。注1：理论正确要素(TEF)可以拥有任何形状，可使用明确标注的或在CAD数据中缺省定义的理论正确尺寸定义注2：如适用，理论正确位置与方向是相对于所标注的基准体系，该基准体系用于相应实际要素的规范。注3：也可见ISO25378
示例1：图110中所示的球面是给定球半径及相对基准A给定位置及方向的理论正确要素。示例2：实效状态，例如：依据GB/T16671一2018，最大实体实效状态（MMVC)是理论正确要素。联合要素
united feature
由连续的或不连续的组成要素组合而成的要素.并将其视为一个单一要素。注1；可以由联合要素获得导出要素。注2：联合要素的定义可以非常广泛，以免遗漏任何有用的应用，然面，联合要素的使用日的并非是要将多个白经分离的要素定义在一起。例如，勿将两个平行的.但不同轴的圆柱要素或两个平行的，但不同轴的方管（每个均由两组垂直的平行平面构成)构建为一个联合要素。示例1；由一组图弧要素定义的圆柱要素，如花键的外径轮痴，是使用联合要素的目的之一，见图48。示例2：不能将两个同轴，但公称直径不同的完整圆柱视为一个联合要素4基本概念
应按照功能要求规定几何公差，同时制造与检测的要求也会影响几何公差的标注。3
GB/T1182—2018
注：儿何公差标注无需指明采用的特定加工、测量或检验方法2应用于要素的几何公差定义了公差带，该公差带是相对于参照要素构建的。该被测要素应限定在4.2
公差带范围之内，
注1：在一些情况中，即使用本标准所介绍的特征参数修饰符时，见图13，儿何公差规范可定义特征而非公差带注2：本标准的图中给出的所有尺寸单位均为毫米。4.3
要素是工件上的特定部分，例如点要素、线要素或面要素；这些要素可以是组成要素（如圆柱体的外表面)也可以是导出要素（如中心线或中心面），见GB/Z24637.1。4.4
根据所规定的特征（项目)及其规范要求不同.公差带的主要形状如下：个圆内的区域；
两个同心圆之间的区域；
在一个圆锥面上的两平行圆之间的区域；两个直径相同的平行圆之间的区域两条等距曲线或两条平行直线之间的区域：两条不等距曲线或两条不平行直线之间的区域；一个圆柱面内的区域；
两同轴圆柱面之间的区域；
一个圆锥面内的区域；
个单一曲面内的区域；
两个等距曲面或两个平行平面之间的区域：个圆球面内的区域；
一两个不等距曲面或两个不平行平面之间的区域。注：可在CAD模型中定义公差带。4.5除非有进一步的限定要求，例如标有附加性说明，否则被测要素在公差带内可以具有任何形状、方向与/或位置。
4.6除非另有规定（见第11章及第12章），公差应适用于整个被测要素。目前，详细的分离规则（定义被测要素的边界)在GPS标准中尚未详细制定。这会导致规范产生歧义。
相对于基准给定的几何公差并不限定基准要素本身的形状误差。4.7
出于功能考虑，可以使用一个或多个特征定义一个要素的几何偏差。某些形式的规范既可以限定被测要素的几何偏差，又可以限定同一要素的其他形式的偏差：位置规范可控制该被测要素的位置偏差、方向偏差与形状偏差方向规范可控制该被测要素的方向与形状偏差，但不能控制其位置。一形状规范仅控制该被测要素的形状偏差。5符号
在公差框格内的符号部分所使用的符号定义如表1所示。在公差框格内公差带、要素与特征部分所使用的符号定义如表2所示。附录C定义了滤波符号的含义。附录D定义了拟合符号与(特征的)参数符号的含义一些在其他标准中所定义的且在GB/T1182中使用到的符号如表3所示.供参考关于滤波器符号，见表C.1。关于嵌套指数，见表C.2。关于拟合符号，见表D.1。关于参数符号，见表D.2。
注：相关符号的比例见ISO7083与附录F。4
Specification
Orientation
Location
Run-out
组合公差带
独立公差带
Characteristics
Straightness
Flatness
Roundness
Cylindricity
Line profile
Surface profile
Parallelism
Perpendicularity
Angularity
Line profile
Surface profile
Position
Concentricily(for
centre points)
Coaxiality(for
median lines)
Symmetry
Line profile
Surface profile
Circular run-out
Total run-out
（规定偏置量的偏置公差带
（未规定偏置量的）
线性偏置公差带
几何特征符号
Symbol
needed
本标准中定义的附加符号
组合规范元素
不对称公差带
公差带约束
B.2.3.1.2
GB/T1182—2018
Subelause
8.2.3.1.2
GB/T16671
GB/T 13319
B.2.3.1.3
8.2.3.1.4.1
201X和
