YDB 142.2-2013
基本信息
标准号： YDB 142.2-2013
中文名称：多媒体终端设备节能参数和测试方法 第2部分:可视电话
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：426472
相关标签： 多媒体 终端设备 节能 参数 测试方法 可视电话
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YDB 142.2-2013.The parameter and measurement of energy saving for multimedia telecommunications terminal Part 2: Visual telephone.
1范围
YDB 142.2规定了可视电话终端设备在各种工作状态下的节能参数和测试方法。
YDB 142.2适用于基于IP、ISDN、PSTN的可视电话，且可视电话包括主体设备(含摄像头)、显示屏等。外接显示器和外接按键电话机的可视电话不适用于本部分，且基于计算机平台的可视电话不适用于本部分。其他类型的可视电话可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25956-2010 打印机、传真机能效限定值及能效等级
GB/T 26262-2010 通信产品节能分级导则
GB/T 28519 通信产品能耗测试方法通则
YD/T 1237-2002 PSTN可视电话进网技术要求及测试方法
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
可视电话video phone
可同时发送和接收音频和视频信息的终端设备。
[见YD/T 1237-2002]
3.1.2
功耗power consumpt ion
设备在指定条件下正常工作的输入功率。
[见GB/T 26262-2010,定义3.2]
3.1.3
节能参数energy efficiency metro logy
设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。
[见GB/T 26262-2010, 定义3.1]
1范围
YDB 142.2规定了可视电话终端设备在各种工作状态下的节能参数和测试方法。
YDB 142.2适用于基于IP、ISDN、PSTN的可视电话，且可视电话包括主体设备(含摄像头)、显示屏等。外接显示器和外接按键电话机的可视电话不适用于本部分，且基于计算机平台的可视电话不适用于本部分。其他类型的可视电话可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25956-2010 打印机、传真机能效限定值及能效等级
GB/T 26262-2010 通信产品节能分级导则
GB/T 28519 通信产品能耗测试方法通则
YD/T 1237-2002 PSTN可视电话进网技术要求及测试方法
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
可视电话video phone
可同时发送和接收音频和视频信息的终端设备。
[见YD/T 1237-2002]
3.1.2
功耗power consumpt ion
设备在指定条件下正常工作的输入功率。
[见GB/T 26262-2010,定义3.2]
3.1.3
节能参数energy efficiency metro logy
设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。
[见GB/T 26262-2010, 定义3.1]
标准图片预览
标准内容

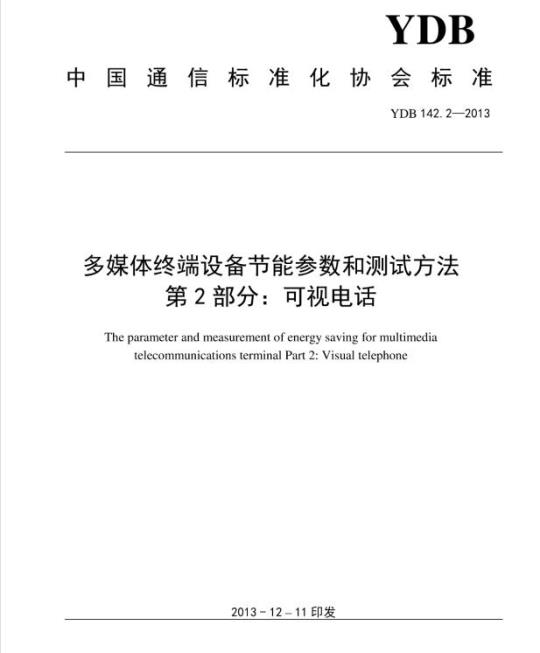

中国通信标准化协会标准
YDB142.2—2013
多媒体终端设备节能参数和测试方法第2部分：可视电话
The parameter and measurement of energy saving for multimediatelecommunications terminal Part 2: Visual telephone2013-12-11印发
中国通信标准化协会发布
1范围
规范性引用文件
术语、定义和缩略语
3.1术语和定义
3.2缩略语
4节能参数，
4.1节能参数分类
4.2技术要求．
5测试方法
测试条件
测试参考点
工作状态功耗的测试
待机状态功耗的测试，
关机状态功耗的测试
YDB142.2—2013
YDB142.2—2013
本标准按照GB/T1.1-2009给出的规则起草。《通信终端设备节能参数和测试方法》系列标准与《通信机房及其基础设施节能参数和测试方法》系列标准及《通信网络设备节能参数和测试方法》系列标准共同构成《通信产品和系统运营使用阶段的节能参数和测试方法》标准体系。《多媒体终端设备节能参数和测试方法》是《通信终端设备节能参数和测试方法》系列标准之一，该系列标准的名称及结构预计如下：无绳电话机节能参数和测试方法：移动终端设备节能参数和测试方法一多媒体终端设备节能参数和测试方法。本标准《多媒体终端设备节能参数和测试方法》预计分为以下四个部分：第1部分：会议电视终端：
一一第2部分：可视电话；
一第3部分：IPTV机顶盒；
第4部分：视频监控设备。
本部分为《多媒体终端设备节能参数和测试方法》的第2部分，《多媒体终端设备节能参数和测试方法》预计分为以下四个部分：
一第1部分：会议电视终端；
一第2部分：可视电话：
一第3部分：IPTV机顶盒；
第4部分：视频监控设备，
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、华为技术有限公司。本部分主要起草人：王亚军、刘晓红、王志福。II
TiiKAoNiAca
YDB142.2—2013
可视电话为人们的生活和工作提供了便利，具有普通电话机和视频会议终端设备不具备的优势，不仅可方便实现呼叫双方面对面的交谈，且其小巧的机身设计可以灵活安装，无需硬件式视频会议终端设备的综合布线及调试。同时随着网络的普及以及IP的发展，部分可视电话终端设备也可实现集家庭远程视频监控、录制、发送及共享照片等丰富多彩的多媒体功能。因可视电话具有独特的优势和功能，近年来，其在发达国家如美国、韩国、日本等发展迅速。在国内虽一时难以普及，但在一些大中小型企业、社会团体的使用率在逐渐提高。据工信部2011年10月发展月报统计数据显示，全国累计电话用户总数达到125168.1万户。其中，固定电话用户数达到2.88亿户，固定电话普及率达到21.5%。这么大的普及率一时之间被淘汰是不可能的。同时，随着IP网络及宽带用户的快速增长，可预见在未来的一段时间内，基于不同网络的可视电话用户发展潜力仍然巨大。在国家及整个通信行业大力开展节能减排工作的背景下，降低多媒体可视电话设备散热量及能耗以达到保护环境、节约能源是极其有必要的。通过本部分的制定，可指引生产厂家采用新技术，设计更为科学、合理的节能型可视电话终端设备，从而实现通信行业多媒体终端设备节能降耗、保护环境的目的。
本部分根据可视电话终端设备自身的特点及行业发展现状，定义了可视电话在待机和工作等不同状态下的节能参数、测试条件和环境以及测试方法等。III
iiKAoi KAca
YDB142.2—2013
多媒体终端设备节能参数和测试方法第2部分：可视电话1范围此内容来自标准下载网
本部分规定了可视电话终端设备在各种工作状态下的节能参数和测试方法。本部分适用于基于IP、ISDN、PSTN的可视电话，且可视电话包括主体设备（含摄像头）、显示屏等外接显示器和外接按键电话机的可视电话不适用于本部分，且基于计算机平台的可视电话不适用于本部分。其他类型的可视电话可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB25956-2010
GB/T26262-2010
GB/T28519
YD/T1237-2002
3术语、定义和缩略语
3.1术语和定义
打印机、传真机能效限定值及能效等级通信产品节能分级导则
通信产品能耗测试方法通则
PSTN可视电话进网技术要求及测试方法下列术语和定义适用于本文件。3.1.1
可视电话videophone
可同时发送和接收音频和视频信息的终端设备。［见YD/T1237-2002]
功耗powerconsumption
设备在指定条件下正常工作的输入功率。［见GB/T26262-2010,定义3.2]
节能参数energyefficiencymetrology设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。［见GB/T26262-2010,定义3.1]］3.1.4
HiiKAoiKAca
YDB142.2—2013
工作状态on mode
产品连接到电源上，正在进行工作输出或执行其他主要功能的状态。见GB25956-2010，定义3.2]
待机状态standby mode
产品连接到电网电源上功率最低的状态。3.1.6
关机状态offmode
产品连接到电网电源上，且产品电源开关为“断”的状态。见GB25956-2010，定义3.1]
3.2缩略语
下列缩略语适用于本文件。
4节能参数
以太网远程供电
4.1节能参数分类
Power Over Ethernet
依据GB/T26262-2010《通信产品节能分级导则》的规定，本文件根据可视电话的功能、工作状态和条件，规定了以下几个节能参数：一工作状态下的功耗：
·音频通话工作状态下的功耗：·音视频通话工作状态下的功耗。一待机状态下的功耗；
关机状态下的功耗。
4.2技术要求
可视电话设备节能参数以工作状态下的功耗、待机状态下的功耗、关机状态下的功耗分别进行评定，其限值技术要求见表1。可视电话设备测试的工作状态下功耗值、待机状态下的功耗值、关机状态下的功耗值应分别小于或等于表1中限值，其测试方法分别见5.3、5.4、5.5。表1节能限值技术要求
节能参数分类
工作状态下的功耗
待机状态下的功耗
关机状态下的功耗
5测试方法
音频通话工作状态下的功耗
音视频通话工作状态下的功耗
节能限值技术要求
HiiKAoNiKAca
5.1测试条件
5.1.1测试环境
应符合GB/T28519《通信产品能耗测试方法通则》中相应的要求，5.1.2
测试仪表
测试仪器包括：
a）电压表；
b）电流表；
c）功率表；
d）电能表。
以上仪表应符合GB/T28519《通信产品能耗测试方法通则》中相应要求5.2测试参考点
YDB142.2—2013
图1为可视电话测试参考点模型，其中，“A”为功耗测试参考点。图中设备可由AC、PoE等不同形式供电，若设备为AC供电，则测试点A包括电源适配器部分。可视电话
（含摄像头、显示屏）
可视电话测试参考点模型
5.3工作状态功耗的测试
5.3.1测试前准备
接通被测设备的电源，使其处于正常工作状态，预热时间应不小于300s。5.3.2音频通话工作状态下的功耗若被测设备有免提方式则采用免提方式进行音频通话，无免提方式则采用手柄方式进行音频通话。若被测设备有音量控制，则应设置为最大音量。进行以上设置后，使被测设备处于音频通话状态下，此时测量被测设备的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）W
式中：
P——功耗；
W——能耗；
HiiKANiKAca
YDB142.2—2013
测量的持续时间。
5.3.3音视频通话工作状态下的功耗若被测设备有免提方式则采用免提方式进行音视频通话，无免提方式则采用手柄方式进行音视频通话。若被测设备有音量控制，则应设置为最大音量。进行以上设置后，使被测设备处于音视频通话状态下，此时测量被测设备的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。5.4待机状态功耗的测试
5.4.1测试前准备
接通被测设备的电源，使其处于正常工作状态，预热时间应不小于300s。5.4.2待机状态下的功耗
使被测设备处于待机模式下，确认其工作正常后，测量被测设备的能耗，并记录测量的持续时间，测量的持续时间应不小于300s，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式(1)。
5.5关机状态功耗的测试
被测设备关机并确认其处于关机模式后，测量被测设备的能耗，并记录测量的持续时间，测量的持续时间应不小于300S，根据能耗和测量时间计算出本状态下的功耗。功耗的计算方法见公式（1）。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
