YD/T 1528-2016.Technical requirements for optical fiber transceiver.
1范围
YD/T 1528规定了光纤收发器的定义和术语、组成和分类、技术要求、检验规则、标志、包装、运输、储存等方面的要求。
YD/T 1528适用于光纤收发器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2012计数抽样 检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 3482-2008电子 设备雷击试验方法
YD/T 965-2013电信终端设备的安全要求和试验方法
YD/T 1464- 2006光纤收发 器测试方法
IEEE 802.3 (2012) IEEE 以太网标准(IEEE Standard for Ethernet)
3术语和定义
下列术语和定义适用于本文件。
3.1
光纤收发器 Optical Fiber Transceiver
将以太网电信号和光信号进行相互转换的单元。
3.2
丢帧率 Frame Loss Rate
在稳态负载下,网络设备应该转发的帧中由于资源缺少而未转发的帧所占的比例。
3.3
吞吐量 Throughput
设备在不丢帧情况下所能达到的最大传输速率。
标准内容

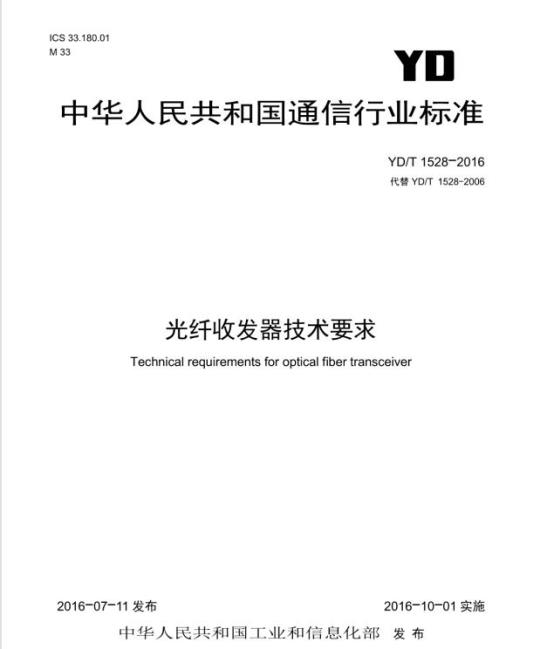

ICS33.180.01
中华人民共和国通信行业标准
YD/T1528-2016
代替YD/T1528-2006
光纤收发器技术要求
Technical requirementsforoptical fibertransceiver2016-07-11发布
2016-10-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义·
4缩略语
5组成与分类
5.1组成…
5.2分类
6技术要求
功能要求
以太网电接口
以太网光接口
性能要求
网管功能(可选)
电气安全
环境要求·
防尘要求
电磁兼容要求
防雷击能力·
电源与接地·
检验规则
检验分类
出厂检验·
型式检验
8标志、包装、运输和储存
标志·
YD/T1528-2016
YD/T1528-2016
本标准是光纤收发器的系列标准之一,该系列标准包括:光纤收发器技术要求:
光纤收发器测试方法。
本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1528-2006《光纤收发器技术要求》。本标准与YD/T1528一2006相比,除编辑性修改外,主要技术变化如下:
一根据全文内容结构,修改了范围描述(见1,2006年版1)。规范性引用文件中GB/T2828修改为GB/T2828.1-2012、GB/T3483修改为GB/T3482-2008、YD/T965修改为YD/T965—2013、YD/T1464修改为YD/T14642006、IEEE802.3修改为IEEE802.3(2012),删除了YD/T1096、YD/T1099(见2,2006年版2)。术语和定义中删除了“3.8流量控制”,其他章节顺延。增加了“3.33错误符号事件”、“3.34错误事件”、“3.35错误帧周期事件”、“3.36错误帧秒事件”(见3,2006年版3)。缩略语中增加ACL、DSCP、IP、OAM、OAMPDU、QoS、VID、VLAN按字母顺序排列(见4,2006年版4)。
原“5光纤收发器组成及功能”修改为“5组成及分类”,原“5.1光纤收发器组成”改为“5.1组成”,原“5.2光纤收发器功能”改为“5.2分类”,将原5.1中分类描述内容调整到5.2,并增加网管型和非网管型分类的描述。册删除原“5.2光纤收发器功能”的内容,原功能内容按相关性分别调整到“6.1功能要求”、“6.2以太网电接口”、“6.3以太网光接口”(见5、6.1、6.2、6.3、2006年版5)。在第6章中增加“6.1功能要求”相关内容,其他章节顺延(见6.1)。原“6.4.4配置管理功能”调整为“6.5.2配置管理功能”,其他章节顺延。修改原“6.4.1管理一般功能要求”、“6.4.2故障管理功能”、“6.4.3性能管理功能”、“6.4.4配置管理功能”章节中的内容(见6.5,2006年版6.4)。
一一原“6.6.1局内设备环境要求”修改为“6.7.1局端设备环境要求”,原“6.6.2局外设备环境要求”修改为“6.7.2远端设备环境要求”(见6.7.1、6.7.2,2006年版6.6.1、6.7.2)。一原“6.7防尘要求”调整为“6.8防尘要求”,并修改其内容(见6.8,2006年版6.7)。原“6.10.2接地要求”调整为“6.11.2接地要求”,并修改其内容(见6.11.2,2006年版6.10.2)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:武汉烽火科技集团有限公司、中国信息通信研究院、成都泰瑞通信设备检测有限公司、北京华环电子股份有限公司。本标准主要起草人:邓智芳、徐旺生、赵文玉、王一超。本标准于2006年首次发布,本次为第一次修订。I
HiiKAoiKAca
1范围
光纤收发器技术要求
YD/T1528-2016
本标准规定了光纤收发器的定义和术语、组成和分类、技术要求、检验规则、标志、包装、运输、储存等方面的要求。
本标准适用于光纤收发器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T3482-2008电子设备雷击试验方法YDT965一2013电信终端设备的安全要求和试验方法YD/T1464—2006光纤收发器测试方法IEEE802.3(2012)IEEE以太网标准(IEEEStandardforEthernet)3术语和定义
下列术语和定义适用于本文件。3.1
光纤收发器OpticalFiberTransceiver将以太网电信号和光信号进行相互转换的单元。3.2
丢帧率FrameLossRate
在稳态负载下,网络设备应该转发的顿中由于资源缺少而未转发的所占的比例。3.3
吞吐量Throughput
设备在不丢帧情况下所能达到的最大传输速率。3.4
时延Latency
对于存储转发设备:从输入帧的最后一个比特到达输入端口开始,至在输出端口上看到输出帧的第一个比特为止的时间间隔。
对手比特转发设备:从输入顿的第一个比特到达输入端口开始,至在输出端口上看到输出顿的第一个比特为止的时间间隔。
背靠背BacktoBack
iiiKAoNiKAca
YD/T1528-2016
设备在最小帧间隔情况下,一次能够转发的最多的长度固定的数据顿。3.6
异常顿AbnormalFrame
各种不符合要求的,如帧校验和(FCS)错误帧、定位(alignment)错误帧、短顿、巨帧等。3.7
自协商AutoNegotiation
允许一个网络设备能够将自已所支持的工作模式信息传达给网络上的对端并接受对方传递过来的相应信息,双方最终协商一个两端都支持的最优端口工作方式来进行通信。3.8
中心波长CentralWavelength
在发射光谱中,最高强度(或幅度)的50%处两点的中心所对应的波长3.9
光谱宽度SpectralWidth
基于不同的光源类型,光谱宽度有几种不同的定义:均方根谱宽(RMS)、一3dB谱宽(FWHM)和一20dB谱宽。其中RMS和FWHM一般用于描述多纵模光源,一20dB谱宽一般用于描述单纵模光源。均方根谱宽的定义:在标准工作条件下,光谱包络分布用高斯函数P(2)来近似,若0ms为均方根谱宽值,则:
ms =(-)P(a)da/ p()da
式中:
入——光源波长:
2o—光源中心波长。
一3dB谱宽的定义:在标准工作条件下,主纵模峰值波长的幅度下降一半处光谱线两点间的波长间隔,称之为FWHM谱宽(或称一3dB谱宽)。一20dB谱宽的定义:在标准工作条件下,主纵模峰值波长的幅度下降20dB处光谱线两点间的波长间隔,称之为一20dB谱宽。
边模抑制比SideModeSuppressionRatio在最坏反射和全调制条件下,主纵模光功率强度(Pmo)与最大边模光功率强度(Pml)之比的对数,即SMSR=10log (Pmo/Pml)。
平均发送光功率MeanLaunchedPower全调制条件下,光发送器在规定的标准测试光纤远端(S点)的平均功率测试值。3.12
消光比ExtinctionRatio
最坏反射条件时,光发送器在全调制条件下传号平均光功率与空号平均光功率比值的最小值。3.13
接收灵敏度Sensitivity
HiiKAoiKAca
YD/T1528-2016
在满负荷数据流量下,光纤收发器丢顿率为零时,光接收器可以接收的最小平均输入光功率。3.14
最大平均接收光功率MaximumAverageReceiveOpticalPower在满负荷数据流量下,光纤收发器去顺率为零时,光接收器可以接收的最大平均输入光功率。3.15
回损ReturnLoss
入射光功率与反射光功率之比。3.16
上升时间RiseTime
脉冲从幅度的20%上升到幅度的80%之间的时间间隔。3.17
下降时间Fall Time
脉冲从幅度的80%下降到幅度的20%之间的时间间隔。3.18
相对强度噪声RelativeIntensityNoise单位频带宽度中激光器的噪声与输出光强的比值。3.19
耦合功率比CoupledPowerRatio
耦合到光纤中的光功率与激光器发送光功率的比值。3.20
10BASE-T
采用两对双绞电话线连接、速率为10Mbit/s的以太网电接口。3.21
10BASE-FL
在以太网媒体附属单元(MAU)之间提供点到点连接的光纤链路接口。3.22
100BASE-TX
采用两对5类非屏蔽或屏蔽双绞线、速率为100Mbit/s的以太网电接口。3.23
100BASE-FX
采用光纤连接、速率为100Mbit/s的以太网光接口。3.24
1000BASE-T
采用四对五类及五类以上平衡铜缆线连接、速率为1000Mbit/s的以太网电接口。3.25
1000BASE-SX
在多模光纤上、采用短波长激光器件、速率为1000Mbit/s的以太网光接口。3
HiiKAoNiKAca
YD/T1528-2016
1000BASE-LX
在多模和单模光纤上,采用长波长激光器件,速率为1000Mbit/s的以太网光接口。3.27
曼切斯特编码ManchesterEncoding将数据和时钟结合在“比特符号”中的二进制信号机制。各“比特符号”被分为两半,第二半包含第一半的二进制反转。极性跃迁总是在每个“比特符号”的中间产生,3.28
4B/5B编码4B/5BEncoding
数据编码方式,将4比特半位元组映射为5比特编码组。3.29
8B1Q4编码8B1Q4Encoding
数据编码方式,将8比特数据变为4组含5个电压值的符号,该符号应在1单位时钟内发送。3.30
Sc连接器ScConnector
采用矩形插拔式活动结构的光纤接口连接器。3.31
FC连接器FCConnector
采用螺纹式锁紧结构的光纤接口连接器。3.32
ST连接器STConnector
采用卡口旋转锁紧结构的光纤接口连接器。3.33
错误符号事件ErroredSymbolEvent单位时间内的错误符号数量超过定义的阈值。3.34
Errored FrameEvent
错误帧事件
单位时间内的错误帧数量超过定义的阈值。3.35
错误顺周期事件ErroredFramePeriodEvent在收到指定数量的时间内,错误顿数超过定义的阈值3.36
错误帧秒事件ErroredFrameSecondsEvent在指定的时间内,有错误顿的秒数超过了定义的阈值。4缩略语
下列缩略语适用于本文件。
Alternating Current
交流电
HiiKANiKAca
OAMPDU
5组成与分类
5.1组成
Access Control List
Acceptance QualityLimit
Coupled Power Rate
Direct Current.
Differentiated Services Code PointFrame Check Sequence
FullWidthHalfMaximum
Internet Protocol
Link Fault Pass Through
Media Dependent Interface
Multi-Mode Fiber
NetworkManagementSystem
OperationAdministrationandMaintenanceOAM Protocol Data Units
Quality of Service
Root Mean Square
Relative Intensity Noise
Single-Mode Fiber
Side Mode Suppression Ratio
Simple Network Management ProtocolVirtual Local Area Network IdentifierVirtual Local Area Network
访问控制列表
接收质量限
耦合功率比
直流电
差分服务代码点
帧检验序列
半高全宽
互联网协议
链路故障转移
媒体相关接口
多模光纤
网络管理系统
运行管理维护
OAM协议数据单元
服务质量
均方根
相对强度噪声
单模光纤
边模抑制比
简单网络管理协议
虚拟局域网标识符
虚拟局域网
YD/T1528-2016
光纤收发器主要由光电模块、监控模块、电源模块和网管模块(可选)等部分组成,如图1所示。光电模块包括电一光一电转换模块、以太网电接口和以太网光接口,其中电接口传输介质一般为双绞线,物理接头为RJ-45,光接口传输介质为单模光纤或多模光纤。光纤收发器
光电模块
以太网
光信号
以太网
电信号
图1光纤收发器组成免费标准bzxz.net
网管模块
(可选)
HiiKAoNiKAca
YD/T1528-2016
光纤收发器的光电模块用于电-光-电转换和连接以太网电接口及光接口:监控模块用于光电模块、电源模块等性能的监视、控制与显示等;电源模块用于为光纤收发器提供直流(DC)或者交流(AC)电源适配;网管模块用于光纤收发器的配置、性能、告警和安全等方面的管理与网管系统的通信等,5.2分类
根据应用场合对外部结构需求的差异,光纤收发器结构可分为台式和机架式两种:根据是否带有网管系统,可分为非网管型光纤收发器和网管型光纤收发器两种。6技术要求
6.1功能要求
6.1.1基本功能要求
光纤收发器应具备以下基本功能:a)支持以太网电信号和光信号的双向正确转换:b)可以工作在物理层,也可以工作在数据链路层,工作在数据链路层的光纤收发器应支持异常帧的正确处理:
c)对于非网管型光纤收发器,可通过硬件拨码开关设置以太网电口工作模式和相关功能,其面板指示灯能准确指示其工作状态(如接口和链路的连接状态、电接口的工作模式、功能的使能状态等)。6.1.2可选支持的功能
6.1.2.1热拔插功能
机架式设备可提供热拔插功能。6.1.2.2LFP功能
LFP功能是指两台相连的收发器,当一台有链路故障时,链路故障信息能够传递到另一台设备上。两台光纤收发器A和B,A端收发器的电口有链路故障,此收发器会把电口的故障传递到光口,收发器会停止光口的数据发送。B端的收发器收不到A端收发器的数据,便知道A端收发器出了链路故障,B端收发器就停止光口和电口的数据发送。LFP功能能够使网络管理员迅速得知和处理网络的故障,减小网络故障造成的损失。
6.1.2.3流量控制功能
即流量控制,是一种为避免顿丢失,请求外部数据源降低发送速率或暂停发送以免拥塞端口的机制。光纤收发器的流量控制主要用于全双工模式下两端速率不一致情况。全双工方式的流量控制应支持EE802.3流量控制协议(又称pause帧协议)。6.1.2.4ACL功能
ACL由一组规则指令组成,光纤收发器端口根据设定的规则对通过的数据帧进行过滤,使数据帧有选择地通过。
6.1.2.5VLAN功能
VLAN功能是一种将局域网内设备从逻辑上划分成一个个网段,从而实现虚拟工作组的数据交换技术。各VLAN使用VID(VLAN标识符)区分,每个VLAN都是原桥接的局域网的一个子集6.1.2.6QoS功能
QoS功能是指一个网络能够利用各种基础技术,为指定的业务提供更好的服务能力。光纤收发器的QoS功能包括流分类,流标记,流量监管等。以太网业务支持基于端口的流分类,基于6
TiiKAoNiKAca
YD/T1528-2016
VLANID和VLAN优先级的流分类、基于IPDSCP的流分类、基于源宿IP地址的流分类等。6.1.2.7OAM功能
IEEE802.3定义了两点之间点到点链路(Link)的OAM,其主要要求包括:a)OAM能力发现,即本端OAM设备发现远端OAM设备,并与之建立稳定对话的过程:b)链路性能监控功能,即当一端OAM设备监控到一般链路事件时,将向其远端OAM设备通报。般链路事件有:错误符号事件、错误顿事件、错误帧周期事件、错误顿秒事件:c)远端故障指示功能,即当设备上发生紧急链路事件而导致流量中断时,故障端OAM设备将故障信息通知给远端OAM设备:紧急链路事件包括:一链路故障(LinkFault):如远端端链路信号丢失:一致命故障(DyingGasp):不可恢复的状态发生,如电源中断:一紧急事件(CriticalEvent):其他不能确定的紧急事件发生,如设备温度过低或过高,超过设定的國值。
d)远端环回功能:接入链路OAM机制提供了一种支持数据链路层顿级别的环回机制,可用于定位链路故障和检测链路质量。
OAM的工作模式有两种:主动模式(active)、被动模式(passive)。6.2以太网电接口
光纤收发器电接口速率支持10Mbit/s、100Mbit/s、1000Mbit/s、10/100Mbit/s自协商、10/100/10000Mbit/s自协商中的一种或者几种;电接口工作模式支持全双工、半双工、自协商中的一种或几种;电接口连接方式支持双绞线交叉、直通、自协商连接式中的一种或几种。其中:一10Mbit/s以太网电接口应符合IEEE802.3的要求,物理层采用曼切斯特编码方式,物理层接口采用10BASE-T
100Mbit/s以太网电接口应符合IEEE802.3的要求,物理层采用4B/5B编码方式,物理层接口采用100BASE-TX;
1000Mbit/s以太网电接口应符合IEEE802.3的要求,物理层采用8B104编码方式,物理层接口采用1000BASE-T
电接口信号线接入传输距离要求见表1。表1电接口信号线接入传输距离要求传输介质
5类及5类以上
6.3以太网光接口
≥100m
传输距离
光纤收发器光接口支持单纤双向或者双纤双向工作方式,支持10Mbit/s、100Mbit/s或1000Mbit/s以太网光接口中的一种或者几种。
6.3.110Mbit/s以太网光接口
10Mbit/s以太网光接口应符合IEEE802.3的要求,物理层接口采用10BASE-FL。10BASE-FL接口采用多模光纤、双纤或单纤连接线路。接口可采用SC型、ST型,、FC型等连接器。光接口技术指标要求如表2、表3、图2所示。YD/T1528-2016
发送光参数
接收光参数
参考点
中心波长
一最大
10BASE-FL媒体相关接口(MDI)参数表2
谱宽(FWHM)
消光比
平均发送光功率
一最大
平均接收光功率
时间(ns)
10BASE-FL发送光波形模板
10BASE-FL发送光波形模板坐标值时间
10BASE-FL
≥>13
光功率(标称化)
参考点
100Mbit/s以太网光接口
表3(续)
100Mbit/s以太网接口应符合IEEE802.3,物理层接口采用100BASE-FX。YD/T1528-2016
光功率(标称化)
10OBASE-FX接口采用多模光纤或单模光纤,双纤或单纤连接线路。接口可采用SC型、ST型、FC型等连接器。光接口技术指标要求见表4。表4100BASE-FX媒体相关接口(MDI)参数类别
中心波长
光参数
接收光参数
RMS谱宽
FWHM谱宽
平均发送光功率范围
接收光功率范围
1000Mbit/s以太网光接口
单模1
单模2
1000Mbit/s以太网接口应符合IEEE802.3,物理层接口可采用1000BASE-SX、1000BASE-LX。1000BASE-SX、1000BASE-LX接口采用双纤或单纤连接线路,其中1000BASE-SX接口采用MMF1000BASE-LX接口采用MMF或SMF
接口可采用SC型、ST型、FC型等连接器、11000BASE-SX接口
1000BASE-SX在各类光纤上的工作范围见表51000BASE-SX在各类光纤上的工作范围表5
光纤类型
62.5μmMMF
62.5μmMMF
50μmMMF
50μmMMF
在850mm波长、最小满负荷发送
1000BASE-SX接口的发送特性见表6。模宽?
最小范围
