HG/T 2957.9-2004.
1范围
HG/T 2957.9规定了重量法测定二氧化硅含量。
HG/T 2957.9适用于明矾石矿石产品中二氧化硅含量的测定。测定范围大于10%。
2规范性引用文件
下列文件中的条款通过GB/T1的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而，鼓励根据本部分达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 6682分析试验室用水规格和试验方法(neq ISO 3692:1987)
3方法提要
试样用高氯酸分解,溶渣用氢氟酸处理,硅呈四氟化硅形态逸出,根据减量计算二氧化硅含量。
4试剂和溶液
本标准所用水的规格应符合GB/T6682中三级水,所列试剂,除特殊规定外，均指分析纯试剂。
4.1高氯酸。
4.2氢氟酸。
4.3硫酸溶液:1+1.
5试样
试样通过106μm试验筛(GB/T 6003. 1),于105℃~110℃干燥2 h以上,置于干燥器中冷却至室温。
6分析步骤
6.1 称取0.5g试样(精确至0.0002g)于100 mL烧杯中,沿杯壁加人10 mL高氣酸(4.1),轻摇烧杯,勿使试样粘底。盖上表面皿,在电热板上加热至沸,并保持微沸1 h。取下冷却,用热水吹洗表面皿及杯壁,并加少量热水,加热溶解盐类。用慢速定量滤纸过滤,用热水洗残渣三次,并将残渣全部转移至漏斗中,再洗残渣10次以上。
6.2将残渣连同滤纸 -起置于铂坩埚中,烘干,灰化,置于马弗炉中850C灼烧1 h,取出稍冷,置于干燥器中冷却30 min,称量。重复灼烧20 min,直至恒重。

HC/T2957.92004
本标准正主提化工行业标准HG/T2357.9测
丽成：
本标雅户实距之口是，同时代举H295.914。本标准出中函台袖和化学1业协会供出。本标准士化学二化学标化技术委只会归口本标症黄克与节单位：化连云港发所实范。本标准上要起草人！于和平、张是梅。承量定修订
本永理」1155会首次岁布为化部部频标编11-353666明矾不落，·分析方运多，1984年发准为国家标洋GB-531.一4明乱不扩而伴含质为测定主量决，1997年调账为作荐性化行业标准，京回家标证G1551.9-84废止·重新端号为[IGT205:.5—_3841范用

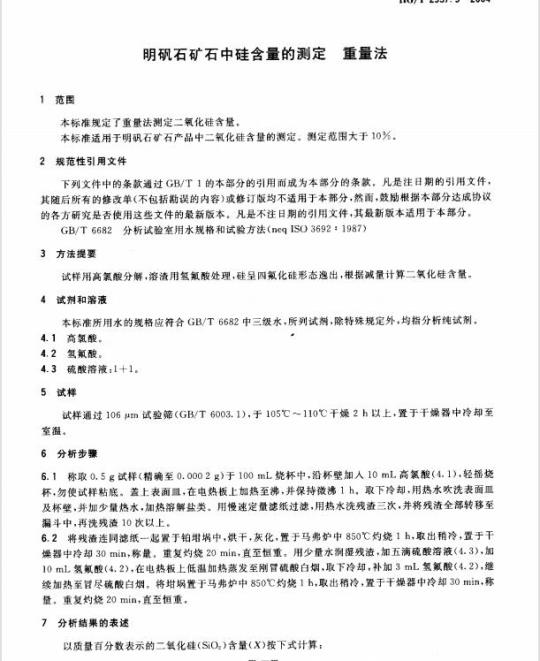

明矾石矿右中雄含量的测定
重量法
标群定广量证伙测定二载化合量。六标准适市明矾石扩石产品中二氧化升合基的澳定，定获区人」2规范性引用文件
HG/T2957.9—2004
下可义件中的案款通过的本部分的用而成为本部分的象款。是汁期的引用文件其随后所有的情收单（不包折赔误的内容>修计版对不冠用干本部分-然而，缺励款据个部分达设协设的各方研家是否伙书这些文件书最新版本。凡卡不许H期的川币义件，其最新版本逼用部分。GB/下6分折诚监H水现客利试验法（569？：197）3方法提票
试样用商款酸分解，消渣用效氟般性理，建呈四报化违需润出，根泌减质计算：血化建个或4试剂和溶液
本标准所州水节规格应料台GB/下33中三缆水，房列试剂.除得殊规案外，均指分析纯试4. 1 高热
4.2至年践：
4.3硫铬转：1—1：
5试样
样通过10筛/6C33.1，+1u:~11u爆21以上置十染中冷中室温，
6分析步
6.1称收0.试扫精确至c.352g）+:50mL块杯中，杯整加人10mT.高氧酸（4.1).轮拟块杯，使试样底。兰上表怕而.在电热暂上加药至洲，关保持微佛，上。取下冷妇.吊热水吹洗表面Ⅲ环壁·并加少是热术·加热熔解盐类。用慢逆定重滤过泄，月热水洗残清一次，其将城清全邮转移卒漏，残0以工。
6.2为残造连同落纸起胃丁的地求中烘一，忘化，胃于写业片中烧1上，期出销冷，十下深器中冷3）量：复绕mi至恒：少量水能线酒满客胶4.3）.加1C4.在热做1低温热发流下冷，补加3m氢氯酸！4.续加热率日冬统酸立烟。将非蜗置」与学中5均虑：小.取凹档冷，置于十燥器中冷mn，称率。焕2直至恒年。
7分析错果前表述
以质量百分数表示的二氧化准（S）含重（X>实式算：X-\=x
HG/T 2957.92004
效然处理前适和的单为克
B充许差免费标准下载网bzxz
氧敏处地危点滴和时病的质量，单惊为克（：试样药质乐，年位为克！：
取平行分析结果的算术平,以作,为最终亦析结用，平行分析果的结对关伯原人」表1所列分，
表1允许差
二下北娃（0载，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
