YD 5084.1-2014.Specification for Seismic Test of Switching Equipment Part 1 Program controlled Digital Telephone Exchange.
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定本规范。
1.0.2在我国抗震设防烈度7烈度以上(含7烈度)地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。
1.0.3YD 5084.1适用于进人抗震设防烈度为7~9烈度地区的程控数字电话交换机抗地震技术性能的考核及评定。
1.0.4YD 5084.1规定了程控数字电话交换机抗地震技术性能检测项目、检测方法、技术指标和评估方法。
1.0.5YD 5084.1在执行时,被测程控数字电话交换机设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。
1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7YD 5084.1与国家有关标准和规范有矛盾时,应以国家标准和规范为准。
2术语和符号
程控数字电话交换机( program-controlled digital telephone exchange)
程控数字电话交换机是计算机按预先编制的程序控制接续的自动电话交换机,全称为存储程序控制电话交换机。程控数字电话交换机由硬件和软件两部分组成:硬件包括话路部分、控制部分和输入/输出部分;软件包括程序部分和数据部分。
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定本规范。
1.0.2在我国抗震设防烈度7烈度以上(含7烈度)地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。
1.0.3YD 5084.1适用于进人抗震设防烈度为7~9烈度地区的程控数字电话交换机抗地震技术性能的考核及评定。
1.0.4YD 5084.1规定了程控数字电话交换机抗地震技术性能检测项目、检测方法、技术指标和评估方法。
1.0.5YD 5084.1在执行时,被测程控数字电话交换机设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。
1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7YD 5084.1与国家有关标准和规范有矛盾时,应以国家标准和规范为准。
2术语和符号
程控数字电话交换机( program-controlled digital telephone exchange)
程控数字电话交换机是计算机按预先编制的程序控制接续的自动电话交换机,全称为存储程序控制电话交换机。程控数字电话交换机由硬件和软件两部分组成:硬件包括话路部分、控制部分和输入/输出部分;软件包括程序部分和数据部分。
标准图片预览
标准内容

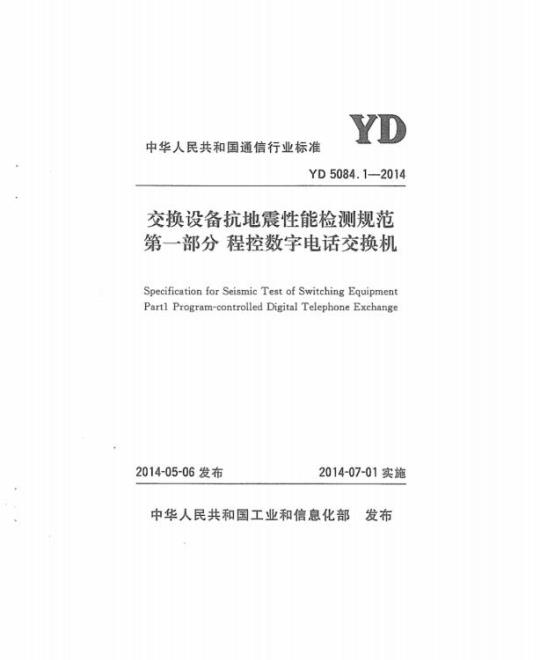

中华人民共和国通信行业标准
YD5084.1--2014
交换设备抗地震性能检测规范
第一部分程控数字电话交换机
Specification for Seismic Test of Switching EquipmentPartl Program-controlled Digital Telephone Exchange2014-05-06发布
2014-07-01实施
中华人民共和国工业和信息化部发布
中华人民共和国通信行业标准
交换设备抗地震性能检测规范
第一部分程控数字电话交换机
Specification for Seismic Test of Switching EquipmentPartl Program-controlled Digital Telephone ExchangeYD5084.12014
主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2014年7月1日
北京邮电大学出版社
2014北京
中华人民共和国通信行业标准
交换设备抗地震性能检测规范
第一部分程控数字电话交换机
YD5084.1-2014
北京邮电大学出版社出版发行
北京厚诚则铭印刷科技有限公司印剧850mm×1168mm1/32印张1.125字数25千学2014年7月第1版2014年7月第1次印刷印数：1-5000册
统—书号：155635210定价：11.00元版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公
2014年
第32号
工业和信息化部批准《不干胶标签印刷机》等1208项行业标准（标准编号、名称，主要内容及起始实施日期见附件1），其中机械行业标准471项，汽车行业标准32项，船舶行业标准70项，航空行业标准111项，化工行业标准137项，冶金行业标准69项，建材行业标准30项，石化行业标准14项，有色金属行业标准6项，轻工行业标准89项，纺织行业标准49项，兵工民品行业标准79项，核行业标准15项，电子行业标准2项，通信行业标准34项。批准《锰硅合金（FeMn68Si16）》等39项冶金行业标准样品（标准样品目录及成分含量见附件2)。
以上机械行业标准由机械工业出版社出版，汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由治金工业出版社出版，建材行业标准由建材工业出版社出版，石化行业标准由中国石化出版社出版，轻工行业标准由中国轻工业出版社出版，纺织行业标准由中国标准出版社出版，兵工民品行业标准由中国兵器工业标准化研究所组织出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标推由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件：1.1208项行业标准编号，名称，主要内容等一览表（略）2.39项冶金行业标准样品目录及成分含量（略）工业和信息化部
2014年5月6日
本规范是根据工业和信息化部“关于2010年通信工程建设标准编制计划的通知”（工信厅通［2010］47号）的要求，对原中华人民共和国通信行业标准YD5084-2005《交换设备抗地震性能检测规范》进行了修订，并形成YD5084.1-2014《交换设备抗地震性能检测规范第一部分程控数字电话交换机》。本规范主要内容包括：总则、术语和符号、被测设备组成及要求、程控数字电话交换机抗地震技术性能检测和评估标准等。本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文，必须严格执行。本规范由工业和信息化部通信发展司负责解释并监督执行本规范在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号，邮编：100804）。原主编单位：中国通信建设第一工程局抗囊研究所修订主编单位：保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人：张崇吴长虹石俊杰1
术语和符号
被测设备组成及要求
程控数字电话交换机抗地震技术性能检测4.1电路板检查
4.2告警系统功能检查
4.3公共控制设备倒换功能检查
4.4再启动功能检查
4.5接续方式和复原控制方式检查4.6接续故障率测试
5评估标准
附录A本规范用词说明
表B程控数字电话交换机抗地震技术性能检测表引用标准名录
条文说明
修订、补充内容一览表
1总则
1.0.1为提高电信网络的抗震防灾能力，保障电信网络的安全性和可靠性，减轻地震对电信设备的破坏，依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定，制定本规范，1.0.2在我国抗震设防烈度7烈度以上（含7烈度）地区公用电信网中使用的主要电信设备必须经电信设备抗展性能检测合格。1.0.3本规范适用于进入抗震设防烈度为7～9烈度地区的程控数字电话交换机抗地震技术性能的考核及评定。1.0.4本规范规定了程控数字电话交换机抗地震技术性能检测项目、检测方法、技术指标和评估方法。1.0.5本规范在执行时，被测程控数字电话交换机设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
本规范与国家有关标准和规范有矛盾时，应以国家标准和1.0.7bzxz.net
规范为准。
2术语和符号
程控数字电话交换机（program-controlleddigitaltelephoneexchange)
程控数字电话交换机是计算机按预先编制的程序控制接续的自动电话交换机，全称为存储程序控制电话交换机。程控数字电话交换机由硬件和软件两部分组成：硬件包括话路部分、控制部分和输人/输出部分；软件包括程序部分和数据部分。2
3被测设备组成及要求
提交检测的程控数字电话交换机应按设备型号分类和满3.0.1
配置送检。
3.0.2被测设备的组成应以能独立工作的整机系统为单位，其包括：处理机（如主处理机等）、用户电路及中继电路、通话交换网络、接口电路、信号音设备，以及输人/输出设备等。3
程控数字电话交换机抗地震技术性能检测4
4.1电路板检查
4.1.1电路板状态均应正常，不应有损坏。4.1.2检测方法采用目视被测设备。4.2告警系统功能检查
4.2.1功能检查应符合以下要求：1.被测设备应具备告警系统，当被测设备发生故障或发生不正常的工作状态时，应能发出告警信号。2.系统电源及机架掉电时，应能发出相应的电源告警信号。3.告警信号能实时显示并上报。4.2.2检测项目应符合以下要求：1.告警信号应实时显示，上报。2.告警信号恢复检查。
4.2.3检测方法应符合以下要求：1.人为设置产生紧急告警或普通告警的各类硬件故障，用人机命令产生引起紧急告警的软件故障及人工拔掉机架电源熔丝产生掉电故障等。
2.检查系统能否对不同类型的故障是否产生告警信号，并实时显示，上报。
3.告警恢复功能检查。对已产生告警信号进行恢复，对应告警信号应复原。
4.2.4传输线路中断告警检查应符合以下要求：1.建立一条通过被测设备数字出人中继自环的通路。.4.
2.人为开断自环，在6s时间范围内再将自环连通，验证通路应不释放，超过6s时间应有告警，12s应释放通路。4.3公共控制设备倒换功能检查
4.3.1功能检查应符合以下要求：1.被测设备均应可靠倒换且工作正常，不能造成系统或局部阻断，对服务质量的影响检查，已通话用户不受影响；接续中的用户受影响；交换网倒换不影响接续，应能显示交换网的工作状态。2.告警信号能实时显示并上报。4.3.2检测项目应包含以下内容：1.系统控制设备（主处理机）。2.用户级群公共控制设备（分处理机，仅对具有该项目功能交换机进行检查）。
3。中继级群公共控制设备（分处理机，仅对具有该项目功能交换机进行检查）。
4.交换网公共控制设备。
5.各公共接口控制设备。
4.3.3检测方法应符合以下要求：1.人-机命令倒换前，通过呼叫保持一对话机处于通话状态，一对话机处于振回铃状态，一个话机处于拨号状态。2.用人-机命令对指定被检的公共控制设备倒换，应能可靠倒换至备用设备工作且工作正常。3。已通话的用户仍然保持不受影响，接续中的用户受影响，倒换后重听拨号音。
4。通过人-机命令应能可靠倒回至原主用工作设备且工作正常。
4.3.4主用、备用时钟都在正常工作的情况下，实施人工倒换应能从主用倒换到备用，也能人工倒回。5.
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
