YDN 056-1997.
1范围
YDN 056规定了2B1Q编码的高比特率数字用户线(HDSL)的系统结构、配置以及核心功能、公共电路特性、系统应用特性、供电和环境要求。
YDN 056适用于公用通信网中的下列应用情况:
一ISDN基群速率接入;
一无帧结构租用线接入(D2048U);
一帧结构租用线接入(D2048S) ;
一SDH的TU12或VC12接入。
YDN 056等效于ETSI RTR/TM-03036。
2引用标准
下列标准包含的条文,通过在本标准中引用而构成本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 7611-87脉冲编码调制通信系统网络数字接口参数
ITU-TG.826-93基群速率或高于基群速率的国际固定比特率数字通道上的误码性能参数
ITU-T K.21-94用户终端设备耐过电压和过电流的能力
ITU-T K.20-94电信交换设备耐过电压和过电流的能力
ITU-T K.17-88固体器件远供继电器上的外界干扰防护装置的测试
3缩略语
BER          误比特率
BERTS       误比特率测试仪
4 HDSL 传输系统的参考配置和功能描述
使用HDSL技术的接入数字段可考虑为一些功能块的组合,如图1所示。在NTU和LTU间传送的信息应作如下处理:
在应用接口处,数据流以应用情况要求的帧格式组成。映射部分将应用帧格式的数据流插进144字节的核心帧中,然后将核心帧送到公共电路,由公共电路将核心帧与必要的定位比特、维护比特和开销比特等组合在一起，以HDSL帧的形式在DLL上透明传输，可选择使用再生器。

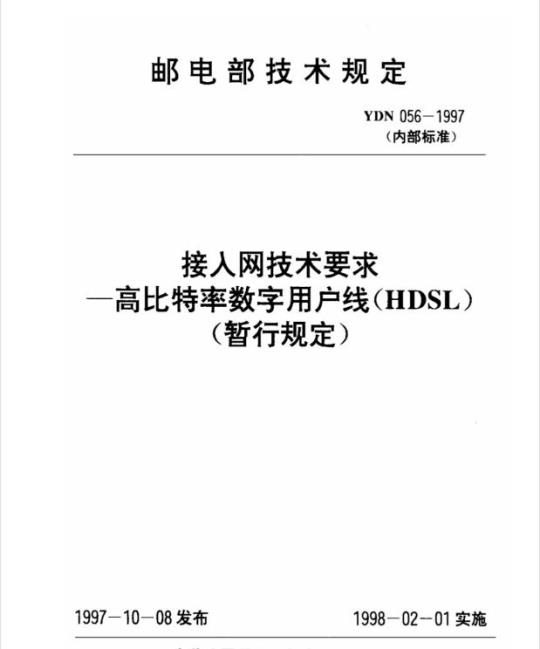

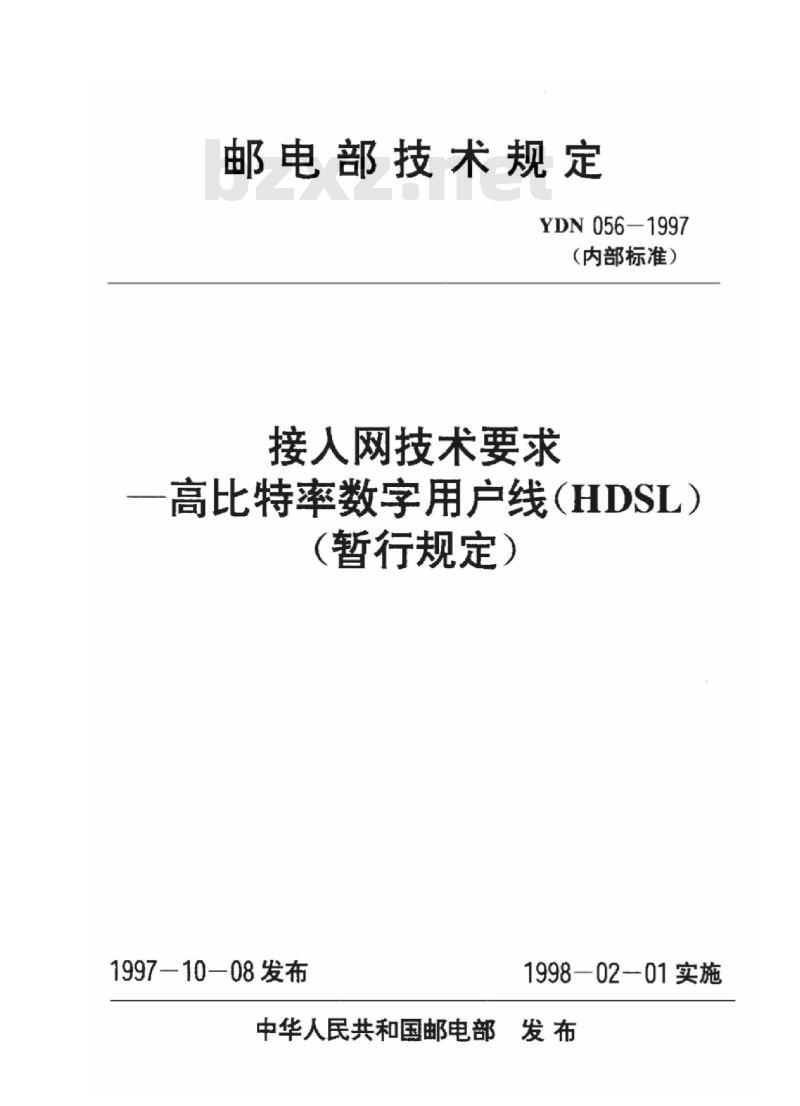

邮电部技术规定
YDN056-1997
（内部标准）
接人网技术要求
一高比特率数字用户线（HDSL）（暂行规定）
1997-10-08发布
1998—02—01实施
中华人民共和国邮电部发布

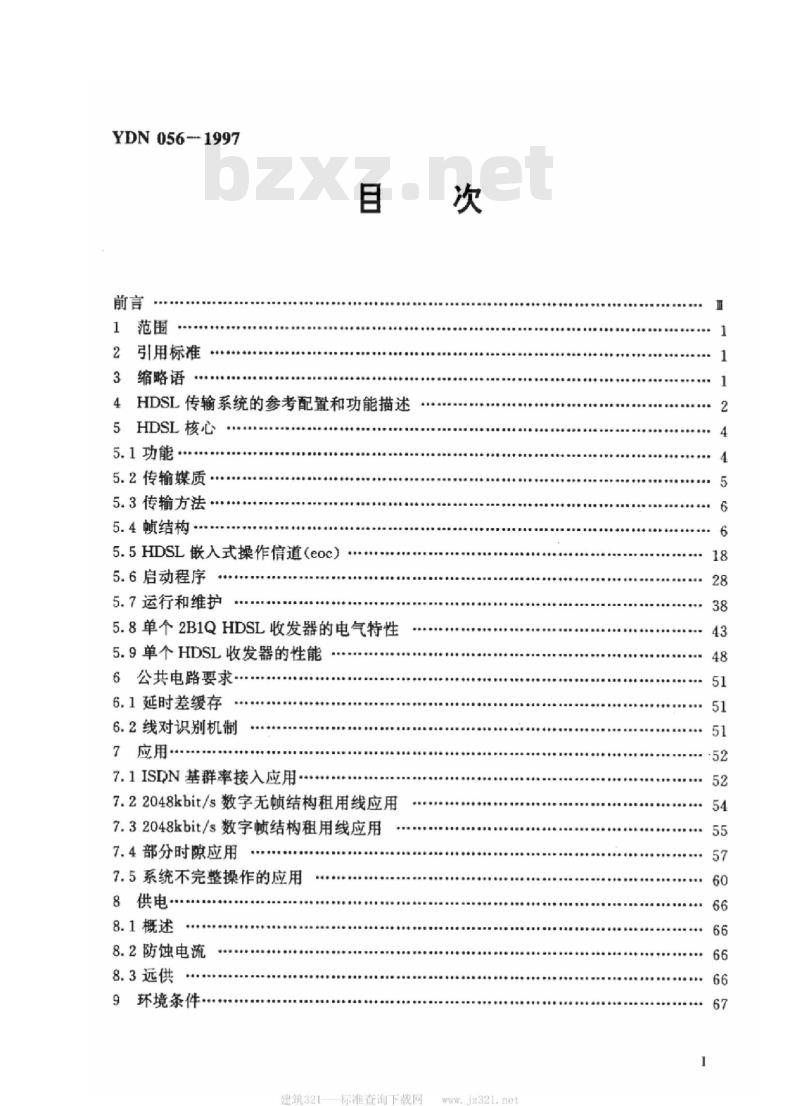

YDN056-1997
2引用标准
缩略语
HDSL传输系统的参考配置和功能描述4
5HDSL核心
5.1功能
5.2传输媒质
5.3传输方法
5.4顿结构-
5.5HDSL嵌入式操作信道（eoc）5.6启动程序
5.7运行和维护
5.8单个2B1QHDSL收发器的电气特性5.9单个HDSL收发器的性能
6公共电路要求-
6.1延时差缓存
6.2线对识别机制
7应用
7.1ISDN基群率接入应用.
7.22048kbit/s数字无顿结构租用线应用7.32048kbit/s数字结构租用线应用7.4部分时隙应用
中##中##中#中
7.5系统不完整操作的应用
8供电
8.1概述
8.2防蚀电流
8.3远供
9环境条件·
建筑321
标准查询下载网

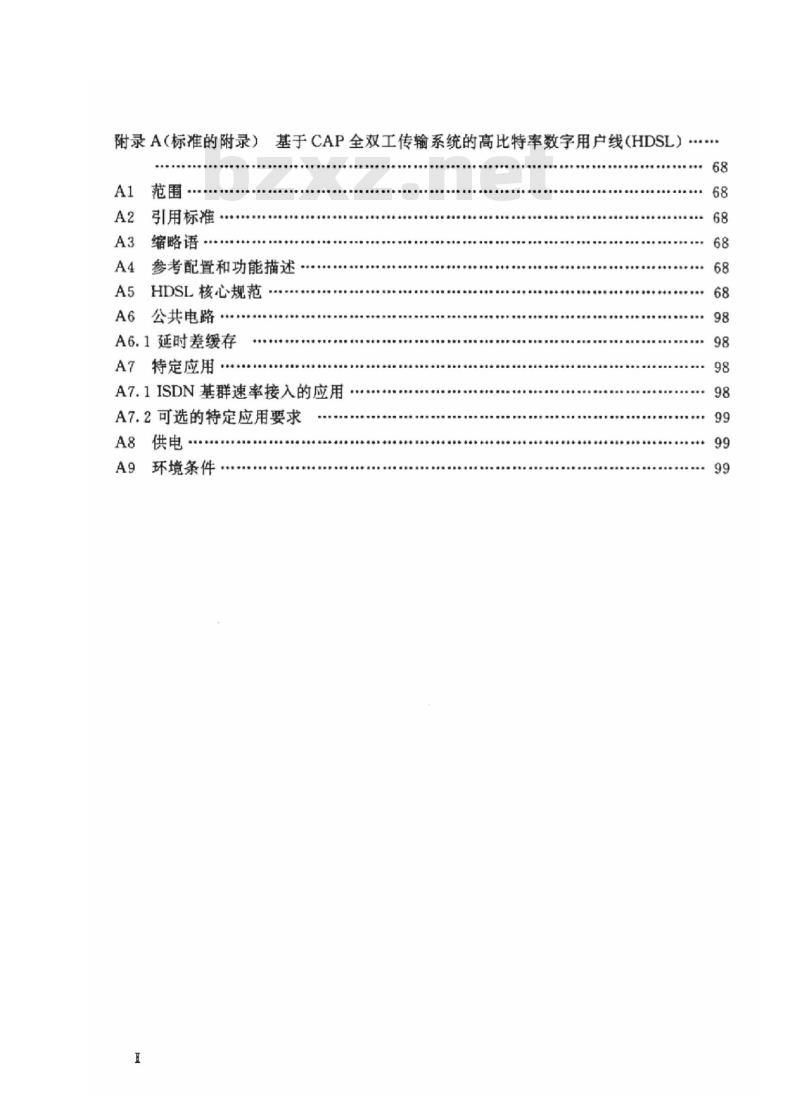

附录A（标准的附录）
引用标准
缩略语
基于CAP全双工传输系统的高比特率数字用户线（HDSL）.参考配置和功能描述
HDSL核心规范
A6公共电路.
A6.1延时差缓存
A7特定应用
A7.1ISDN基群速率接入的应用
A7.2可选的特定应用要求
A8供电
A9环境条件
YDN056-1997

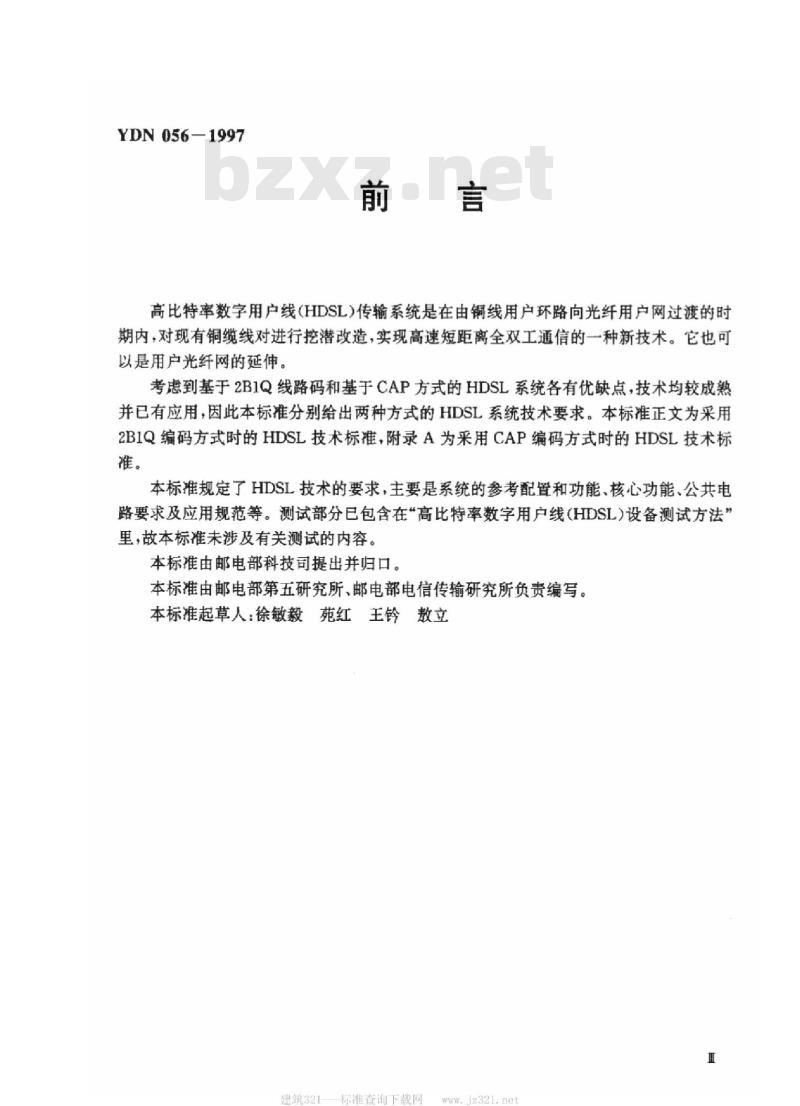

高比特率数字用户线（HDSL）传输系统是在由铜线用户环路向光纤用户网过渡的时期内，对现有铜缆线对进行挖潜改造，实现高速短距离全双工通信的一种新技术。它也可以是用户光纤网的延伸。
考到基于2B1Q线路码和基于CAP方式的HDSL系统各有优缺点，技术均较成熟并已有应用，因此本标准分别给出两种方式的HDSL系统技术要求。本标准正文为采用2BIQ编码方式时的HDSL技术标准，附录A为采用CAP编码方式时的HDSL技术标准。
本标准规定了HDSL技术的要求，主要是系统的参考配置和功能、核心功能、公共电路要求及应用规范等。测试部分已包含在“高比特率数字用户线（HDSL）设备测试方法”里，故本标准未涉及有关测试的内容。本标准由邮电部科技司提出并归口。本标准由邮电部第五研究所、邮电部电信传输研究所负责编写。本标准起草人：徐敏毅苑红主铃敖立正
建筑321-
标准查询下载网

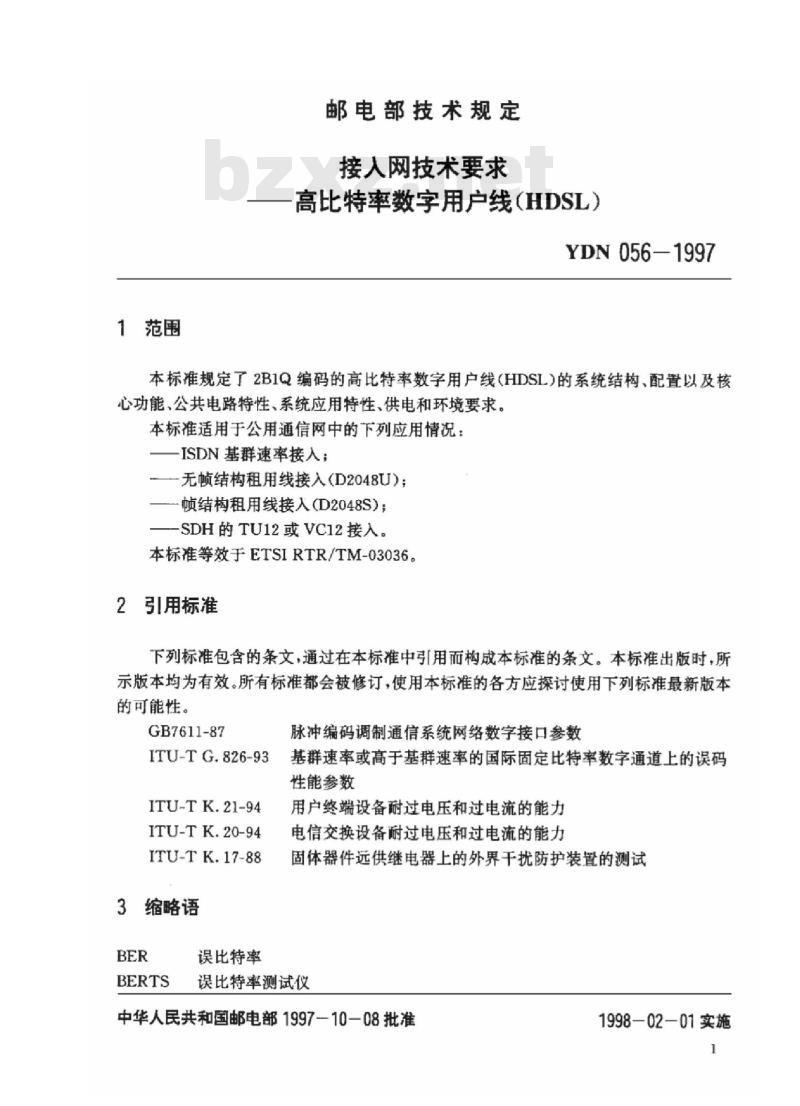

1范围
邮电部技术规定
接人网技术要求
高比特率数字用户线（HDSL）
YDN 056-1997
本标准规定了2B1Q编码的高比特率数字用户线（HDSL)的系统结构、配置以及核心功能、公共电路特性、系统应用特性、供电和环境要求。本标准适用于公用通信网中的下列应用情况：一ISDN基群速率接入：
一无顿结构租用线接入（D2048U）；一慎结构租用线接入（D2048S）：一SDH的TU12或VC12接入。
本标准等效于ETSIRTR/TM-03036。2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB7611-87
ITU-TG.826-93
ITU-TK.21-94
ITU-T K.20-94
ITU-TK.17-88
3缩略语
误比特率
脉冲编码调制通信系统网络数字接口参数基群速率或高于基群速率的国际固定比特率数字通道上的误码性能参数
用户终端设备耐过电压和过电流的能力电信交换设备耐过电压和过电流的能力固体器件远供继电器上的外界干扰防护装置的测试误比特率测试仪
中华人民共和国邮电部1997-10-08批准1998-02-01实施
ISDNBA
ISDNPRA
桥接抽头
无载波调幅调相
循环穴余校验
数字本地线
嵌入式操作信道
电磁兼容性
高比特率数字用户线
HDSL开销
YDN056-1997
综合业务数字网基本速率接入
综合业务数字网基群速率接入
测试项目
纵向转换损耗
顿定位丢失
信号丢失
线路终端单元
近端串音
网络节点接口bzxZ.net
网络终端单元
运行和维护
运行和维护性能
伪随机比特序列
功率谱密度
功率和损耗
再生器
再生器的NTU侧
再生器的LTU侧
均方根
电信管理网
单位间隔
用户网络接口
无法遵循
两个二元一个四元线路码
HDSL传输系统的参考配置和功能描述4
使用HDSL技术的接入数字段可考虑为一些功能块的组合，如图1所示。在NTU和LTU间传送的信息应作妞下处理：2
建筑321
标准查询下载网
应用接口
用户侧
（网络终端单元）
HDSL收发器
YDN056—1997
接入数字段
HDSL核心
再生器
应用接口
射和维护
（线路终端单元）
注：根据HDSL收发器数据传输速率。HDSL核心可以包括一对线：两对线或三对线的H。再生器和IDLL。再生器可选，注2：一对线系统时。DLL上的波特率为1160千波特两对线系统时。DLL上的波特率为584干波特三对线系统时。DLL上的波特率为392干波特注3：不加再生器时.DLL上的最大传输距离约5km（普通双绞线上）图1使用HDSL技术的接入数字段的简化配置网络侧
在应用接口处，数据流以应用情况要求的顿格式组成。映射部分将应用顿格式的数据流插进144字节的核心顿中，然后将核心顿送到公共电路，由公共电路将核心顿与必要的定位比特、维护比特和开销比特等组合在一起，以HDSL顿的形式在DLL上透明传输，可选择使用再生器。
在接收端，公共电路将HDSL顿格式的数据分解为核心顿后，通过映射功能恢复成应用顿格式，再传到应用接口。应用接口
应用懒
·ISDN基群速率
?2Mbit/s租用线
时钟和同步信息
公共电路
（参考点）
核心赖
144字节净荷
·2Mbit/s接人到SDH
·部分运行
·不完整安装
（参考点）
HDSL核心
收发器
HDSL顿
【线对1】
双向传输
功能块
注1根据HDSL收发器的数据传输速率，HDSL核心包括一个或两个或三个HDSL收发器，再生器和DLL·再生器可选图2愤处理概况
图2表示了不同顿的参考点。
YDN056--1997
与HDSL核心相关联的还有维护和/或供电功能，以支持失效识别、定位、HDSL启动控制等。
5HDSL核心
5.1功能
5.1.1核心恢的透明传送
提供在并行连接的对或两对或三对HDSL.收发器系统上进行144字节核心帧双向传输。
5.1.2填充和去填充
通过对每个HDSL顿增加O个或两个填充字符的方式，使应用数据时钟与HDSL收发器系统时钟同步。
5.1.3CRC-6程序和传输误码检测在每个HDSL顿中对HDSL收发器系统提供误码性能监视。5.1.4误码报告
报告CRC-6程序检测到的误码。
5.1.5失效检测
对HDSL收发器系统提供失效检测。5.1.6失效报告
通过由HDSL顿中开销比特实现维护信道中的消息来报告检测到的HDSL收发器系统的失效状态。
5.1.7比特定时
提供比特定时，使HDSL收发器系统从收到的集合比特流中恢复信息。5.1.8顿定位
提供使HDSL收发器系统恢复HDSL恢和HDSL恢开销的定位信息。5.1.9HDSL收发器自启动控制
提供在初次上电或HDSL收发器系统出现故障后恢复工作状态的能力。5.1.10环回控制和协调
提供对于LTU、REG和NTU环回的启动和释放。5.1.11核心恢和HDSL顿之间的映射提供144字节核心顿和HDSL之间的映射。5.1.12维护信道的控制
提供对由HDSL帧开销比特形成的维护信道的控制。5.1.13HDSL收发器的同步和协调提供HDSL收发器系统的同步、对不同线对上的信号延时差进行均衡处理，并协调来自各线对上的信号序列。
建筑321-
标准查询下载网
5.1.14线对识别
YDN056—1997
通过在每线对上使用两个或三个Z比特的方式来标记LTU/NTU的线对，以正确识别线对。
5.1.15线对识别的校正
在发生线对的无效交换，并由NTU检测到的情况下，提供线对识别的重定位。5.1.16电源远供
通过线对从LTU向NTU（无REG时）或向REG提供远供电源。该功能可选。5.1.17防蚀电流
在线对上提供低电流以减轻接头腐蚀的影响。该功能可选。5.2传输媒质
HDSL系统的传输媒质是金属线对，在本地应用接口和远端应用接口之间提供高速数据双向透明传输。
5.2.1HDSL应用时对DLL的最低要求无加感线圈
一一使用对绞电缆或星绞电缆（或其它金属平衡线）一无附加的屏蔽要求
一有桥接抽头时，最大抽头数不超过2个，每个抽头的最大长度不超过500m5.2.2DLL的物理特性
不同直径和长度的电缆段级联而成在引入线和配线电缆中不同点上可以存在至多两个桥接抽头关于DLL的典型环境模型参见《高比特率数字用户线(HDSL)设备测试方法》的5.2.2节。
5.2.3DLL的电气特性
5.2.3.1主要特性
一插入损耗
一群时延
一特性阻抗，包括实部和虚部
注：我国DLL的电气特性还有待继续调查。5.2.3.2DLL线对间物理传输特性的差别在两对或三对线的每对之间的信号传送延时差限制在150kHz时为50μs，对应于LTU和NTU之间线对长度差约10km。5.2.3.3串音特性
从许多本地线干扰线对耦合进本地线被串线对的系统内，NEXT噪声可认为由一个等价的单一干扰线对产生，其对于频率的等价耦合损耗特性称为功率和损耗。对于1%最坏情况时的NEXT损耗值在150kHz处随电缆类型、干扰源数目及应用环境的情况从40dB到70dB变化。
5.2.3.4对地不平衡
最环情况下的LCL值在150kHz时42.5dB，以每十倍频程5dB减小。5
5.2.3.5脉冲噪声
YDN056—1997
同一电缆内的其他HDSL系统或其他信号源都可能引人脉冲噪声。5.2.3.6微中断
微中断是指由外部机械行为引起的暂时性线路中断，如电缆接头处、电缆的活动氧化现象，机械震动等都可能引起微中断。微中断对传输系统的影响是引起传输线断链和馈电中断。当用周期T=5s的激励信号时，HDSL收发器不应对小于10ms的微中断进行复位。
5.3传输方法
5.3.1概述
传输系统在两对或三对金属本地线上使用回波抵消器实现全双工传输。三对线传输时，每对收发器工作于784kbit/s，两对线传输时，每对收发器工作于1168kbit/s。一对线传输时工作于2320kbit/s。
5.3.2线路码
采用2B1Q线路码。在图1中每个HDSL收发器中的比特流传输之前，除了同步字外，其它码流要组合成比特对，按表1的规定转换成四元字符。在接收端，执行相反的操作过程。
表12B1Q编码
第一比特（符号）
5.3.3线路波特率
三对线系统
两对线系统
一对线系统
5.4顿结构
5.4.1核心顿结构
第二比特（幅度）
波特率：392千波特
容差：士32×10-6
波特率：584千波特
容差：±32×10-5
波特率：1160千波特
容差：士32×10-6
四元字符
在映射功能块中，包含净荷的与应用有关的顿插入144字节的500us长的核心顿，形成比特率为2304kbit/s的连续比特流，如图3所示。映射过程与应用有关。比特流以字节为单位分成在HDSL收发器系统的每一线对上并行传输的HDSL。5.4.22B1QHDSL顿
此处的2B1QHDSL结构是扰码和编码前的二元顿格式。在系统定时同步、顿定位以及所有的内部收发器系数充分稳定并保证信号通过HDSL收发器系统进行可靠传送6
建筑321-—
标准查询下载网
500μs
字节！
字节2
字节3～35
字节36
字节37
字节38~71
字节72
字节73~107
字节108
字节109~143
字节144
核心顿的字节号
之后的正常运行期间，该结构有效YDN056-1997
32字节
32字节
32字节
32字节
异步映身
R.Y固定填充
图3核心顿结构
?HDSL帧长度的标称值是6ms
字节！
核心慎与净
荷层是同步
的，与应用
有关的时隙
分配的细节
在后面第7
章中给出
字节144
同步映射
·三对线系统中HDSL帧在6ms中的平均长度是2352字符（4704bit）。每顿包含0或2个填充字符，使其实际长度为在（6一1/392)ms内的2351字符或在（6+1/392）ms内的2353字符；
，两对线系统中HDSL顿在6ms中的平均长度是3504字符（7008bit）。每顿包含0或2个填充字符，使其实际长度为在（6一1/584）ms内的3503字符或在（6+1/584)ms内的3505字符：
·对线系统中HDSL顿在6ms中的平均长度是6960字符（13920bit）。每顿包含0或2个填充字符，使其实际长度为在（6一1/1160)ms内的6959字符或在（6十1/1160)ms内的6961字符：
·所有线对上每个传输方向的每个HDSL恢中的比特位置如表5、表6和表7所示；·HDSL收发器系统通过在HDSL顿尾加入O个或两个填充字符来消除由于两个传7
YDN056—1997
输方向上的位定时差以及由于应用数据和HDSL收发器系统之间的位定时差；·在LTU，不同线对的懒码率从相同的时钟源导出。同步字的位置，即不同线对中HDSL帧的开始彼此同步。帧开始之间的最大时延应小于一个字符周期·填充字符的插入，必要时对所有线路都应是相同的。5.4.2.12B1QHDSL系统顿结构
5.4.2.1.1三对线系统的帧结构
图3表示了三对线系统的HDSL顿结构（包含四元字符）以及核心顿到HDSL顿的映射。顿分成4组。第一组由7个字符长的同步字开始，一个开销字符以及12块HDSL净荷。每块包括48.5个字符，等效于97bit，包含一个开销比特Zmn和核心顿的12字节。Zmn比特（m=1～3，表示3对线；n=1～48，表示顿中HDSL净荷块的位置）提供一额外的开销通道，这样每个HDSL收发器系统每顿的48bit为8kbit/s的有效信道。前8个Z比特（Zm01～Zm08）由核心帆使用，比特Zm01～Zm03用作线对识别，而Zm04～Zm08留作将来使用，目前置1。Zm09~Zm48的使用与应用有关，并通过HDSL透明传送。
紧接着的3组都有相同的结构。都包含了5个HDSL开销字符和12个HDSL净荷块。因此一顿包含了一个同步字，16个HDSL开销字符，48个Z比特和576字节的核心。
帧结束时，可以填充2个字符。这两个字符总是同时应用，即要么插入两个字符，要么不插入字符，由定时关系确定。HDSL帧要么是2353字符，对于HDSL时钟频率的标称值相当于（6十1/392)ms，要么是2351字符对应于（6一1/392）ms，因此平均为2352字符或6ms。通过检测下一顿的同步字，接收器可以计算输入顿的长度，并调整数据流的分接。5.4.2.1.2两对线系统的顿结构
图4表示了两对线系统的HDSL恢结构（包含四元字符）以及核心顿到HDSL顿的映射。分成4组。第一组由7个字符长的同步字开始，一个开销字符以及12块HDSL净荷。每块包括72.5个字符，等效于145bit，包含一个开销比特Zmn和核心帧的18字节。Zmn比特（m一1，2，表示两对线；n=148.表示顿中HDSL净荷块的位置）提供一额外的开销通道，这样每个HDSL收发器的每帧的48bit为8kbit/s的有效信道。前8个Z比特（Zm01~Zm08）由核心顿使用，比特Zm01~Zm03用作线对识别，而Zm04～Zm08留作将来使用，目前置1。Zm09～Zm48的使用与应用有关，并通过HDSL倾透明传送。
紧接着的3组都有相同的结构。都包含了5个HDSL开销字符和12个HDSL净荷块。因此一包含了一个同步字，16个HDSL开销字符，48个Z比特和864个字节的核心慎。
顿结束时，可以填充2个字符。这2个字符总是同时应用，即要么插入两个字符，要么不插入字符，由定时关系确定。HDSL帧要么是3505字符，对于HDSL时钟频率的标称值相当于（6十1/584)ms，要么是3503字符对应于（6一1/584）ms，因此平均为3504字符或6ms。通过检测下一顿的同步字，接收器可以计算输入恢的长度，并调整数据流的分接。8
