YDN 059-1997.
1范围
YDN 059规定了高比特率数字用户线(HDSL)设备(含2B1Q和CAP两种编码方式)的测试方法。主要包括HDSL系统的性能测试和功能测试。性能测试包括E1接口参数和测试、收发器线路接口参数和测试、HDSL设备传输性能实验室测试筝内容;功能测试包括HDSL设备的各种操作、维护和管理功能的测试、本测试方法适用于公众电信网上使用的HDSL设备;对于专用通信网也可参照使用。
2引用标准
YDN 056-1997接入网技术要求- - -高比特率数字用户线HDSL
GB7611-87脉冲 编码调制通信系统网络数字接口参数
YD536-92脉冲编 码调制通信系统网络数字接口畚数测试方法
3缩略语
BER 比特差错率
BERTS 比特差错率测试单元
BT 桥接抽头
CAP 无载波调幅调相
DL 数字本地线
HDSL 高比特率数字用户线
ISDN BA 综合业务数字网基本接入
ISDN PRA 综合业务数字网一次群接入
IUT 测试项目
LCL 纵向变换损耗
LTU 线路终端单元
4 HDSL 收发信器线路接口参数及其测试方法
以下的线路口测试均应在每条线对上进行。测试中测试仪表和被测设备应统-接地。
4.1 2B1Q码输出波形
4.1.1指标要求
脉冲幅度;峰值脉冲的标称值2. 64V。
脉冲形状见图1.
4元码的脉冲形状通过对标称脉冲乘以2. 64V、0. 88V、-0.88V、-2.64V获得。
4.1.2测试配置
输出波形测试配置及测试方法见图2。.、
1范围
YDN 059规定了高比特率数字用户线(HDSL)设备(含2B1Q和CAP两种编码方式)的测试方法。主要包括HDSL系统的性能测试和功能测试。性能测试包括E1接口参数和测试、收发器线路接口参数和测试、HDSL设备传输性能实验室测试筝内容;功能测试包括HDSL设备的各种操作、维护和管理功能的测试、本测试方法适用于公众电信网上使用的HDSL设备;对于专用通信网也可参照使用。
2引用标准
YDN 056-1997接入网技术要求- - -高比特率数字用户线HDSL
GB7611-87脉冲 编码调制通信系统网络数字接口参数
YD536-92脉冲编 码调制通信系统网络数字接口畚数测试方法
3缩略语
BER 比特差错率
BERTS 比特差错率测试单元
BT 桥接抽头
CAP 无载波调幅调相
DL 数字本地线
HDSL 高比特率数字用户线
ISDN BA 综合业务数字网基本接入
ISDN PRA 综合业务数字网一次群接入
IUT 测试项目
LCL 纵向变换损耗
LTU 线路终端单元
4 HDSL 收发信器线路接口参数及其测试方法
以下的线路口测试均应在每条线对上进行。测试中测试仪表和被测设备应统-接地。
4.1 2B1Q码输出波形
4.1.1指标要求
脉冲幅度;峰值脉冲的标称值2. 64V。
脉冲形状见图1.
4元码的脉冲形状通过对标称脉冲乘以2. 64V、0. 88V、-0.88V、-2.64V获得。
4.1.2测试配置
输出波形测试配置及测试方法见图2。.、
标准图片预览
标准内容

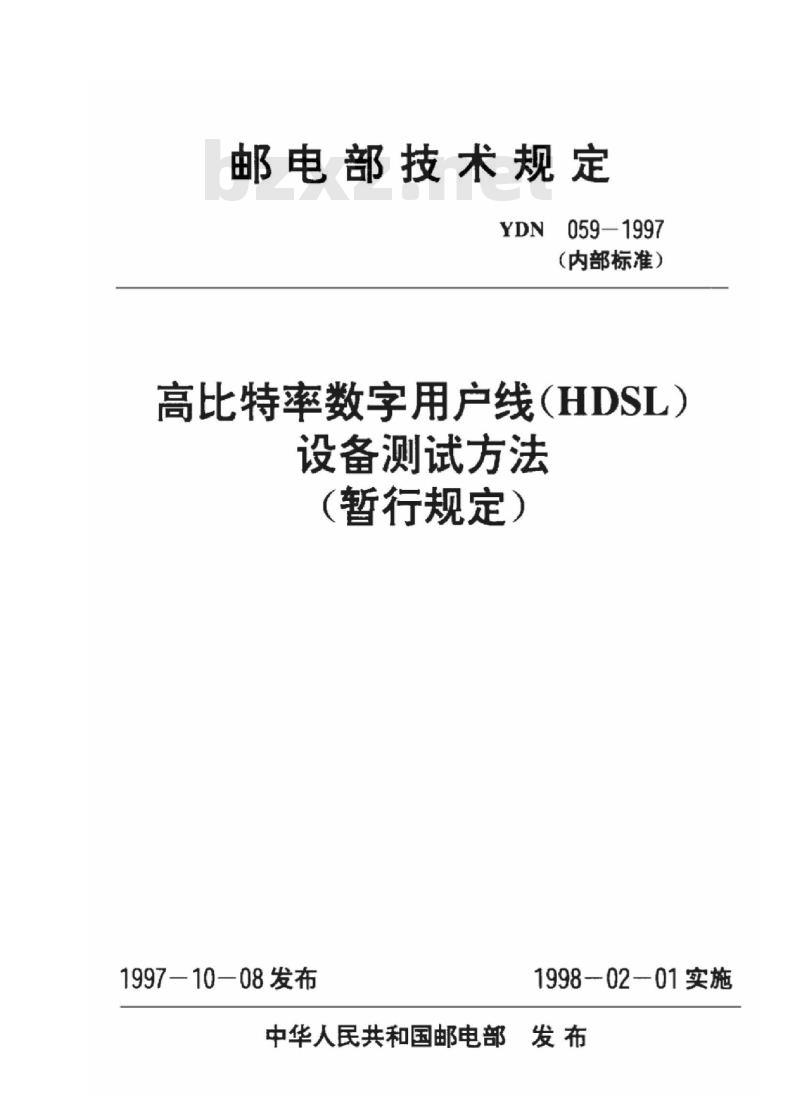

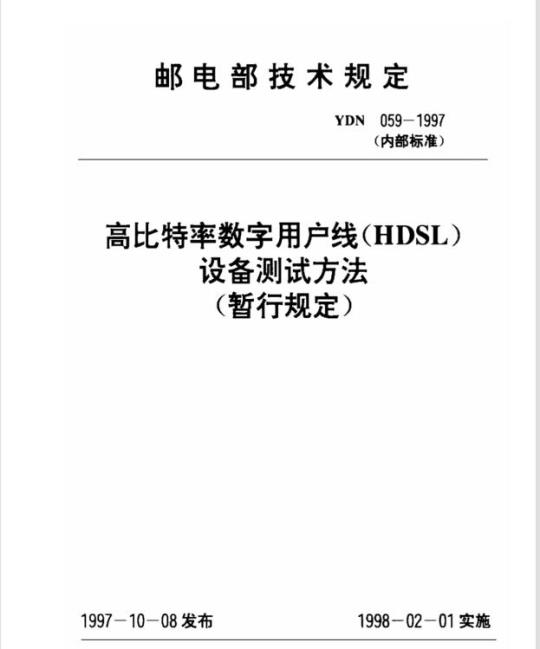

邮电部技术规定
YDN059-1997
（内部标准）
高比特率数字用户线（HDSL）
设备测试方法
（暂行规定）
1997-10—08发布
1998-02-01实施
中华人民共和国邮电部发布
YDN059-1997

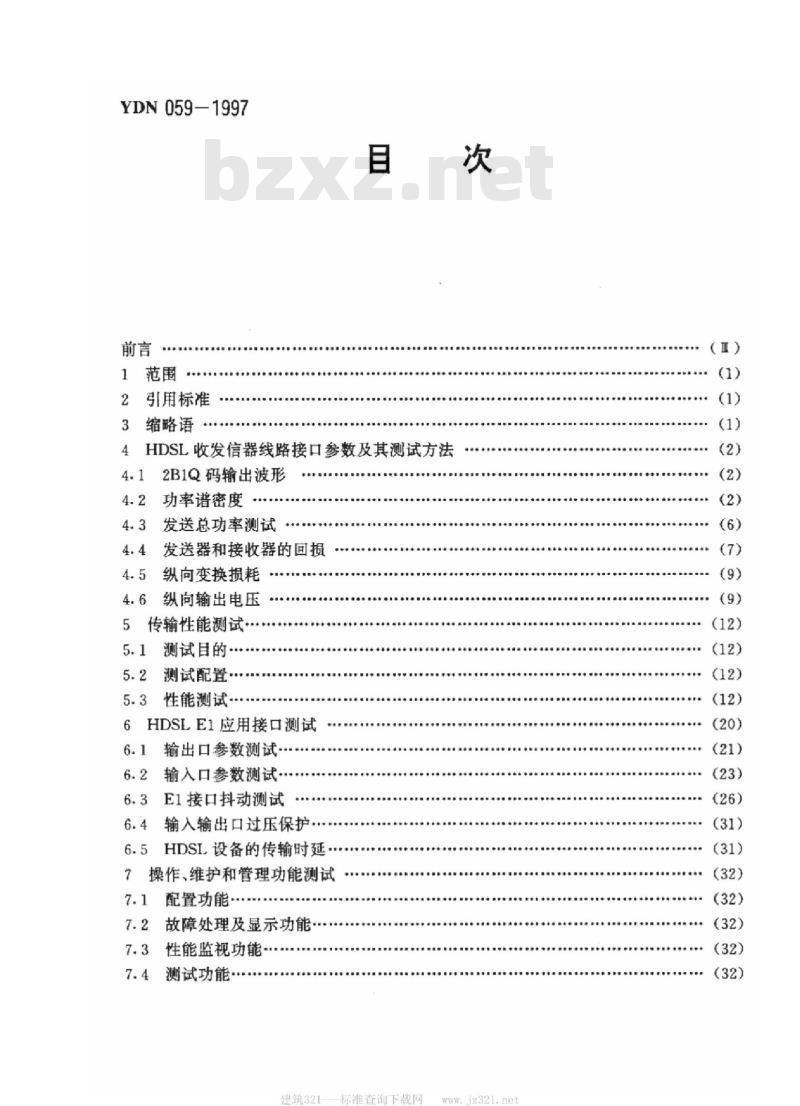

1范围
引用标准
缩略语
HDSL收发信器线路接口参数及其测试方法4.1
2B1Q码输出波形
功率谱密度
发送总功率测试
发送器和接收器的回损
纵向变换损耗
纵向输出电压此内容来自标准下载网
传输性能测试
测试目的
测试配置
性能测试
6HDSLE1应用接口测试
6.1输出口参数测试...
6.2输入口参数测试
6.3E1接口抖动测试
6.4输入输出口过压保护.
6.5HDSL设备的传输时延
7操作、维护和管理功能测试
7.1配置功能..
故障处理及显示功能…
7.3性能监视功能
7.4测试功能
建筑321
标准查询下载网
YDN059-1997

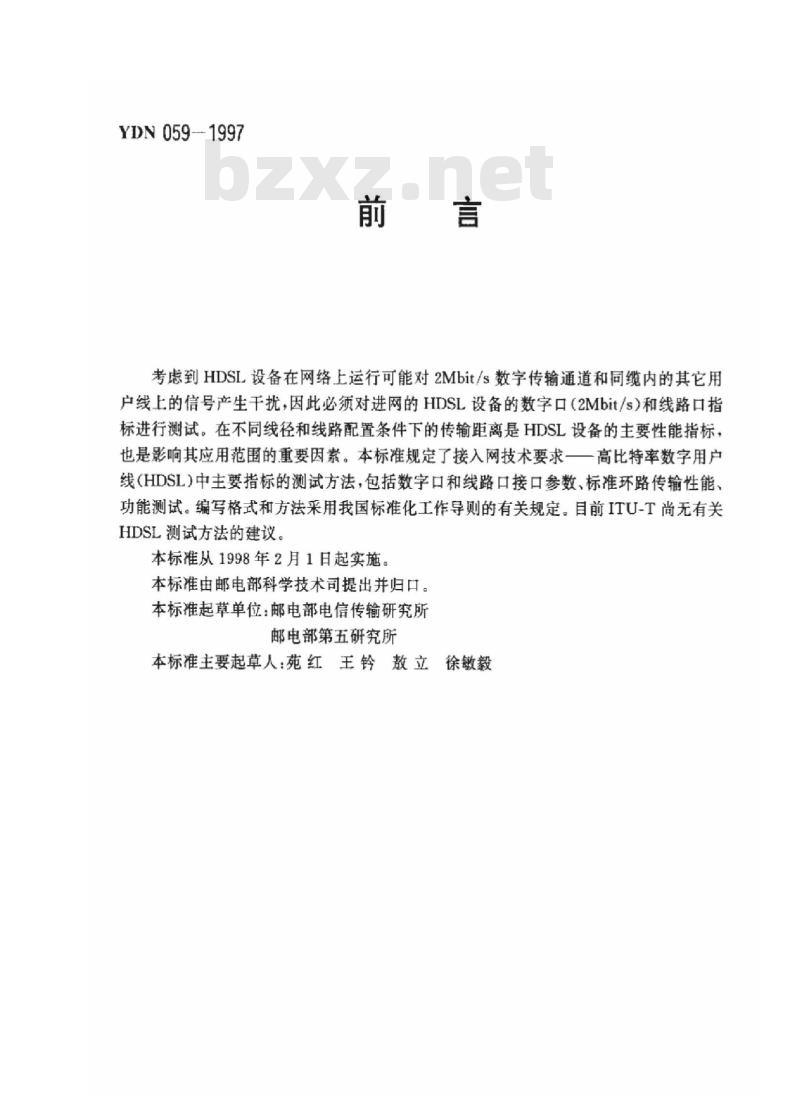

考虑到HDSL设备在网络上运行可能对2Mbit/s数字传输通道和同缆内的其它用户线上的信号产生干扰，因此必须对进网的HDSL设备的数字口（2Mbit/s）和线路口指标进行测试。在不同线径和线路配置条件下的传输距离是HDSL设备的主要性能指标，也是影响其应用范围的重要因素。本标准规定了接入网技术要求一一高比特率数字用户线（HDSL）中主要指标的测试方法，包括数字口和线路口接口参数、标准环路传输性能、功能测试。编写格式和方法采用我国标准化工作导则的有关规定。目前ITU-T尚无有关HDSL测试方法的建议
本标准从1998年2月1日起实施。本标准由邮电部科学技术司提出并归口。本标准起草单位：邮电部电信传输研究所邮电部第五研究所
本标准主要起草人：苑红王铃敖立徐敏毅1范围

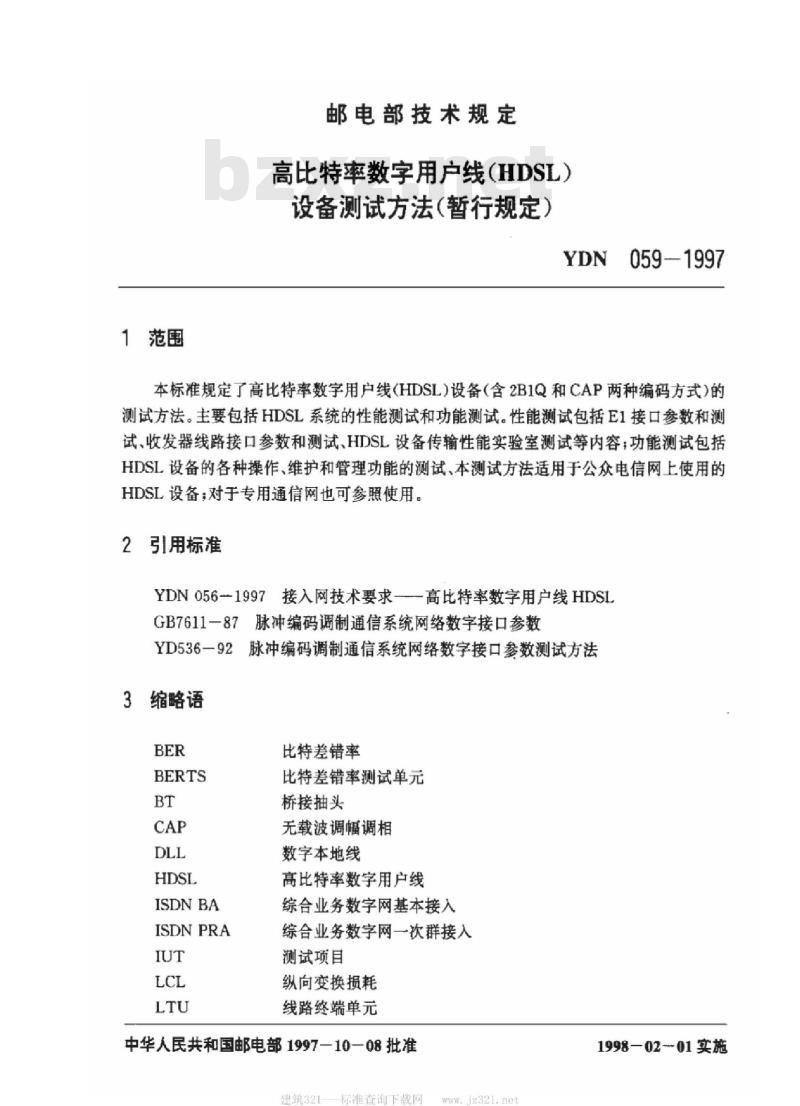

邮电部技术规定
高比特率数字用户线（HDSL）
设备测试方法（暂行规定）
YDN（
059-1997
本标准规定了高比特率数字用户线（HDSL）设备（含2B1Q和CAP两种编码方式）的测试方法。主要包括HDSL系统的性能测试和功能测试。性能测试包括E1接口参数和测试，收发器线路接口参数和测试、HDSL设备传输性能实验室测试等内容；功能测试包括HDSL设备的各种操作、维护和管理功能的测试、本测试方法适用于公众电信网上使用的HDSL设备：对于专用通信网也可参照使用。2引用标准
YDN056-1997接入网技术要求——高比特率数字用户线HDSLGB7611一87脉冲编码调制通信系统网络数字接口参数YD536一92脉冲编码调制通信系统网络数字接口参数测试方法3缩略语
ISDNBA
ISDNPRA
比特差错率
比特差错率测试单元
桥接抽头
无载波调幅调相
数字本地线
高比特率数字用户线
综合业务数字网基本接入
综合业务数字网一次群接入
测试项目
纵向变换损耗
线路终端单元
中华人民共和国邮电部1997一10一08批准建筑321-
标准查询下载网
1998—02-01实施

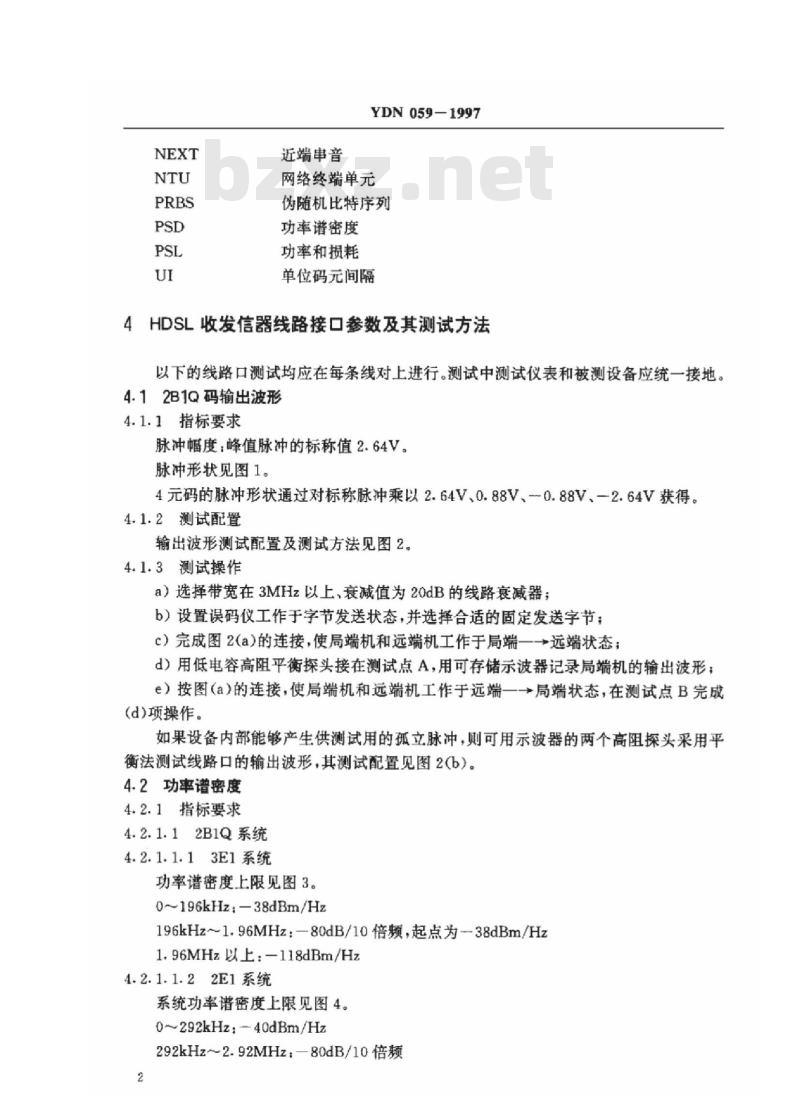

近端串音
YDN059-1997
网络终端单元
伪随机比特序列
功率谱密度
功率和损耗
单位码元间隔
4HDSL收发信器线路接口参数及其测试方法以下的线路口测试均应在每条线对上进行。测试中测试仪表和被测设备应统一接地。4.12B1Q码输出波形
4.1.1指标要求
脉冲幅度：峰值脉冲的标称值2.64V。脉冲形状见图1。
4元码的脉冲形状通过对标称脉冲乘以2.64V、0.88V、-0.88V、一2.64V获得。4.1.2测试配置
输出波形测试配置及测试方法见图2。4.1.3测试操作
a）选择带宽在3MHz以上、衰减值为20dB的线路衰减器；b）设置误码仪工作于字节发送状态，并选择合适的固定发送字节：c）完成图2(a)的连接，使局端机和远端机工作于局端一→远端状态；d）用低电容高阻平衡探头接在测试点A，用可存储示波器记录局端机的输出波形；e）按图（a）的连接，使局端机和远端机工作于远端一→局端状态，在测试点B完成(d)项操作。
如果设备内部能够产生供测试用的孤立脉冲，则可用示波器的两个高阻探头采用平衡法测试线路口的输出波形，其测试配置见图2（b）。4.2功率谱密度
4.2.1指标要求
4.2.1.12B1Q系统
4.2.1.1.13E1系统
功率谱密度上限见图3。
0-196kHz:—38dBm/Hz
196kHz～1.96MHz：一80dB/10倍频，起点为一38dBm/Hz1.96MHz以上：—118dBm/Hz
4.2.1.1.22E1系统
系统功率谱密度上限见图4。
0~292kHz:-40dBm/Hz
292kHz~2.92MHz：—80dB/10倍频2
-0.4T-0.4T
标称电平
YDN059--1997
传输码元
Q0792V
-0.1320vV
图12B1Q码脉冲波形
2.92MHz以上：-120dBm/Hz
4.2.1.2CAP系统
-2,4552V
0,1320V
在f3～f4的频带内，功率谱密度与平均功率谱密度相差士1dB。平均功率谱密度对高功率模式是一40.25~～一39.25dBm/Hz，对低功率模式是46.25~～一45.25dBm/Hz。相对于35.93216.43kHz之间的平均功率谱密度，2和f5处的功率谱密度应在其基础上加3土0.5dB。相对于f3～f4之间的平均功率谱密度，f1和F6处的功率谱密度应在其基础上加一20士3.0dB。发送信号功率谱密度见图5。4.2.2测试配置
测试配置见图6。
4.2.3测试操作
建筑321
标准查询下载网
厨端机收发器
YDN059-1997
示波器
衰减器
测试点A
误码仪
测试点B
远端机收发器
注：测试对象为二，三线对收发系统时。衰减器的衰减值为20dB；其他情况以衰减容限减6~.9dB为准。（a）输出脉冲波形和功率谱密度测试方法HDSL
Ti:i=5-10
（b）孤立脉冲输出波形测试配置1352
图2输出波形测试配置
dBm/Hz
38dBm/Hz
-118dBm/Hz
100196
示波器
1k1.96k4kkHz
图3392kbaud平均功率谱密度上限dBm/Hz
(ZH/8P)
—30-
YDN059-1997
-40dBm/Hz
-120dBm/Hz
292500
2.92k4kkHz
图4584kbaud平均功率谱密度上限-
频率（kHz）
图5CAPHDSL发送功率谱密度
建筑321
标准查询下载网
局端机收发器
YDN059-1997
频谱分析仪
高阻平衡探头
衰碱器
测试点A
误码仪
测试点B
远端机收发器
注：测高功率模式，测试对象是二，三线对收发系统时，衰减器的衰减值为20dB。其它情况以衰读容限减6～9dB为准。测试功率模式，衰减器的衰减值为09dB。图6线路口信号功率谱密度测试配置a）同4.1.3a)；
b）同4.1.3b)；
c）按图6完成连接，使收发器处于局端一→远端状态；d）用高阻平衡探头连接局端机线路输出端（测试点A），用谱分析仪测局端机输出功率谱；
e）使收发器处于远端一局端状态，用高阻平衡探头连接局端机线路输出端（测试点A），用谱分析仪测远端机输出功率谱；f)将a)衰减器换为0～9dB，按以上步骤测低功率模式谱密度。4.3发送总功率测试
4.3.1指标要求
二线对系统在0Hz~~1168kHz频带内包含成顿的字符序列信号的平均功率，应在13.OdBm~14.odBm之间，即13.5dBm士0.5dBm；三线对系统在0Hz～784kHz频带内包含成顿的字符序列信号的平均功率，应在13.0dBm~14.0dBm之间，即13.5dBm±0.5dBmCAP编码时发送器输出功率为13.OdBm~14.OdBm（高功率模式）或6dBm8dBm（低功率模式）。
4.3.2测试配置
发送器输出功率测试配置见图7。4.3.3测试操作
a）选择带宽在3MHz以上，衰减值为20dB的线路衰减器；b）选择误码仪发送伪随机二元序列；c）选择宽带电平表和高阻平衡探头连接测试点：d）完成图7的连接，使收发器工作于局端一→远端状态；e）用高阻平衡探头连接局端机线路输出端（测试点A），用宽带电平表读出输出功率，
局端机收发器
YDN 059---1997
宽带电平表
高阻平衡探头
衰减器
测试点A
误码仪
测试点B
图7发送器输出功率测试配置
远端机收发器
f）使收发器工作于远端局端状态。用高阻平衡探头连接远端机线路输出端（测试点B），用宽带电平表读出输出功率。4.4发送器和接收器的回损
4.4.1指标要求
HDSL收发信器链路侧标称阻抗135Q，1kHz1MHz最小回损见图8、图9.图10。20
(8P）
20dB/倍频
4.4.2测试配置
20dB/倍频
200300500
频率（kHz）
图82B1Q三线对收发器最小回损
回损测试采用电桥法，见图11，图中的振荡器，选频表及反射桥可用网络分析仪代替。
4.4.3测试操作
a）选择135Q平衡反射桥，局端机收发器和远端机收发器分别作为被测端；b）按图11完成系统连接，使系统处于工作状态7
建筑321
标准查询下载网
20dB/倍频
YDN059-1997
20dB/倍频
1002003005001k
频率（kHz）
2B1Q二线对收发器最小回损
20dB/倍频
20dB/倍频
频率（kHz）
图10CAP系统收发器的最小回波损耗4k
c）将接被测端的接口处开路，振荡器送一10dBm电平的正弦信号，频率在1kHz～1MHz内变化，由选频表读出各频率点的电平P1值；d）将被测端接入被测端的接口处，重复c)的测试，得到各频率点的电平P2值；e）计算回损：bp=P1-P2(dB)：
f）从网络分析仪显示屏上得到各频率点的回损曲线。8
待测输入口
（输入口测试点）
YDN059-1997
选择电平表
待测阻抗
接入点
对称射频电缆
1352阻抗
反射测试电桥
振荡器
Zn=135Q
标称值平衡电阻
标称值平衡电阻接入点
注：振荡器输出阻抗Ro、选频电平表R：及输出形式按阻抗反射测试电桥要求选定
回损测试
4.5纵向变换损耗
4.5.1指标要求
LCL=20lg(e/em)[dB]
e一以地为参考的纵向电压
em=终接1352阻抗时的最终电压
指标要求见图12，图13，图14。4.5.2测试配置
图15定义了LCL的测量方法，其中被测端应已上电，但未被激活。4.5.3测试操作
a）首先将被测端与相应的对端连接，上电激活后确认被测端处于正常工作状态b）拆开对端完成如图15的连接；c）使用振荡器作为纵向信号发生器，调整振荡频率使振药器输出信号频率从0到2MHz变化，
d）用电平表测量em，电平表应串联隔直流电容表：e）按4.4.1节的公式计算LCL，并画出随频率变化曲线。4.6纵向输出电压
4.6.1指标
对于2B1Q系统，在100Hz～400kHz带宽内、在任1s内、4kHz等效带宽内，输出信号的纵向电压有效值小于一50dBv。对于CAP系统，在20～232kHz的频带范围内，在任1s内、4kHz等效带宽内，输出信9
建筑321-
标准查询下载网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
