YD/T 839.4-2014.Filling compounds and flooding compounds for telecommunication cable and optical fibre cable Part 4: Flooding compounds.
1范围
YD/T 839.4规定了通信电缆光缆用涂覆复合物的产品分类、要求、检验规则及试验方法、包装、标志、
运输和贮存。
YD/T 839.4适用于涂覆于通信电缆光缆护层空隙中的复合物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 325.2-2010包装容器钢桶第2部分:最小总容量208L、210L和216.5L全开口钢桶
GB/T 2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1: 1999, IDT)
GB/T 2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 13508-2011聚乙烯吹塑容器
YD/T 839.1-2014通信电缆光缆用填充和涂覆复合物第1部分:试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
涂覆复合物Flooding Compounds
涂覆在通信电缆光缆护层各组成部分(如护套层、铠装层、屏蔽层等)之间或护层与缆芯包层之间的空隙，以阻止水或其他流体进入或迁移到缆芯内的复合物。
3.2
冷应用型涂覆复合物Cool-Application Flooding Compounds
不需加热就可应用的涂覆复合物。
3.3
加热应用型涂覆复合物Hot-Application Flooding Compounds
需加热熔融成融体的涂覆复合物。

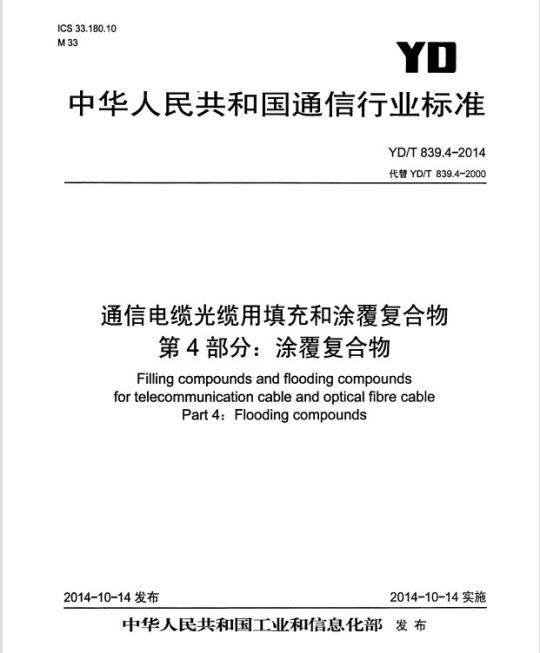

ICS33.180.10
中华人民共和国通信行业标准
YD/T 839.4-2014
代替YD/T839.4-2000
通信电缆光缆用填充和涂覆复合物第4部分：涂覆复合物
Filling compounds and flooding compoundsfor telecommunication cable and optical fibre cablePart 4: Flooding compounds
2014-10-14 发布
2014-10-14实施
中华人民共和国工业和信息化部发布前言·
范围·
2规范性引用文件
3术语和定义
4产品分类
5.1一般要求·
5.2化学组分·
5.3物理性能
5.4环保性能·
5.5材料相容性
6检验规则和试验方法·
7包装、标志、运输、储存
YD/T 839.4-2014
YD/T839《通信电缆光缆用填充和涂覆复合物》分为四部分：第1部分：试验方法；
第2部分：纤旁；
第3分：缆膏：
第4部分：涂履复合物。
本部分为YD/T839的第4部分。
本部分按照GB1.1-2009给出的规则起草。YD/T839.4-2014
本部分代替YD/T839.4-2000《通信电缆光缆用填充和涂履复合物第4部分：涂接复合物》，于Y1)/T839.4-2000相比，主要技术变化如下：产品分类中增加了以应用对象划分涂覆复合物（见4）：删除了产品分类中冷应用热膨胀型涂覆复合物（见2000版4.1.2）：删除了产品型号和名称部分对产品便用范围的限定（见2000版表1）：修改了加热应用型涂握复合物的滴点，改为100℃±10℃（见表2中2，2000版表1中1）：修改了冷应用型涂覆复合物25℃时的锥入度，改为≥2501/10mm（见表2中3，2000版表3叫+2）；增加了涂覆复合物率度的要求（见表211）：修改了吸水型涂覆复合物的吸水时间，改为不超过3分钟（见5.3.2.2，2000版510），增加了吸水型涂覆复合物吸水膨胀度的要求（见5.3.2.2）：增加了光缆涂疆复合物析氢量的要求（见5.3.2.3）；增加了涂覆复合物环保性能的要求（见5.4）：增加了材料容性中护套质量变化率的要求（现5.5.4.2）：增期了检验的术语限定（见6.2）：出厂检验项自增加外观、抗水性和包装（见表5）；出厂检验增加了合格判定数（见表7）：型式检验项目增加了析氢量、环保性能、可操作性（见表8）；修改了包装要求（见7.1，2000版8.1）。请注意本标推的某些内容有可能涉及专利。本标雅的发布机构不应承扯识劲这蓝专利的贵症本部分由中国通信标准化协会提出并归口。本部分起草单位：成都大唐线缆有限公司、工业和信息化部电信研究院、江苏了通光电股份有限公司、成都泰瑞通信设备检有限公司、武汉邮电科学研究、江苏俊知技术有服公司、大唐电信科技产业集团、江苏永鼎股份有限公司、长飞光纤光缆有限公司。本部分主要起草人！刘、泰、刘红峰、彭嫒、黄、壁、时彬、莱红华、王则民、高、华、握奇松刘糊茱、薛梦驰、陈黎明、陈晓红、周珍榻、郭志宏、张晓勇。YD/T839.4历次版本发布情说为：YD/T 839.4-1996.YD/T 839.4-2000.1范围
通信电缆光缆用填充和涂覆复合物第4部分：涂覆复合物
YD/T 839.4-2014
本部分规定了通信电缆光缆用涂覆复合物的产品分类，要求、检验规则及试验方法，包装、标志、运输和贮存。
本部分适用于涂发丁通信电缆光缆护层穿中的复合物。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用件，仅所注日期的版本适用1本义件。凡是不注目期的引用文件，其新版本（包括所有的修设单）适用本文件：GB/T325.2-2010包装容器钢桶第2部分：最小总容最208L、210L和216.5L个开LI钢植GB/T2828.1-2012计数抽样检验程序第1部分：按接收质最限（AQL）检索的逐批检验抽样计划SO2859-1:1999,DT
GRT2829-2002周期检验计数抽样程序及表（适月于对过程稳定性的检验）GB/T13508-2011聚乙烯吹塑容器YDT839.1-2014通信电缆光缆用填充和涂覆复合物第1部分：试验方法3术语和定义
下列术语和定义适用丁本文件。3.1
涂覆复合物Flooding Compounds涂覆在通信电缆光缆护层各组成部分（如护套层、铠装层，屏藏层等）之闯或护送！缆芯包摆之的空隙，以阻止水或其他流体进入或迁移到缆芯内的复合物。3.2
冷应用型涂覆复合物Cool-ApplicationFloodingCompounds不需加热就可应用的涂覆复合物。3.3
加热应用型涂覆复合物Hot-ApplicationFfaadingCompaunds需加热熔融成融体的涂覆复合物。3.4
拒水型涂覆复合物WaterproofFloodingCompounds由某些不吸水的材料复合而成的涂覆复台物。3.5
吸水型涂覆复合物AbsarbentFlooding Compounds在拒水型涂强复合物中掺入一定数量的可吸水材料复合而成的涂复物。YD/T 839.4-2014
4产品分类
4.1概述
涂覆复合物按应用对象可分为电缆涂覆复合物和光缆涂覆复合物；按应用方式可分为热应用型和冷应用型：按阻水机理分为拒水型和吸水型。4.2型号和名称
涂覆复合物常用产品的型号和名称见表1。表1产品型号和名称
4.3产品标记
应用方式
加热应用型
冷应用型
加热应用型
冷应用型
产品标记由产品型、产品标准号组成。阻水机理
拒水型
吸水膨胀型
拒水型
吸水膨胀型
示例：冷应用拒水型光缆涂覆复合物，表示为：LGFYD/T839.4-201X。5要求
5.1一般要求
应用对象
5.1.1涂覆复合物应是均质的，无目规可见的灰尘、金属颗粒和其他杂质。5.1.2涂覆复合物应易于用普通清洁剂去除。5.2化学组分
涂复合物
5.2.1本部分不限定涂覆复合物的化学组分，但应无毒性、对皮肤无刺激性。其产品应能达到本部分规定的要求以及使用本产品的相关电缆光缆产品标准规定的相关要求。5.2.2涂覆复合物的酸值应不大于1.0mgKOH/g。5.3物理性能
5.3.1基本性能
涂覆复合物的基本物理性能要求见表2，表2
涂覆复合物的基本物理性能要求序
氧化诱导期
推入度
恩氏粘度
性能项目
(10℃/min, 190℃)
(40℃)
(25℃)
(120℃)
1/10mm
RGE型RDF型
100±10
LGF型
LDF型
LGFX型
LDFX型
≥150
恩氏粘度
油分离
蒸发量
含水盘
低滥脆性
性能项目
（120℃）
(50℃，24h）
(80℃，24h)
(80℃，24h)
(-10℃,1h)
(20℃)
注：表中的百分比（%）均为质量百分比5.3.2特定性能
5.3.2.1抗水性
表2（续）
RGE型RDF型
g/etm3
有裂纹试样数
≤2/10
LGF型
YD/T 839.4-2014
LDF型
LDFX型
拒水型涂覆复合物应具有抗水性。大约2g复合物试样放在200mL蒸馏水中保持7×24h后，试样应不解体。
5.3.2.2吸水膨胀性能
LGFX型，LDFX型涂覆复合物的吸水时间应不大于3min。LGFX型，LDFX型涂覆复合物5min吸水膨胀度应不小于15%，24h吸水膨胀度应不小于5min吸水膨胀度的70%。
5.3.2.3析氢量
RGF型、LGF型、LGFX型涂覆复合物在80C+1℃下老化24h后，析氢不大于0.1μL/g5.3.2.4电性能
电缆涂覆复合物和有要求时的光缆涂覆复合物的电性能要求见表3。表3途覆复合物的电性能要求
相对介电常数er
介质损耗因数tgo
体积电阻率pv
5.4环保性能
性能项目
(1MHz, 23'C)
(1MHz, 23℃)
(dc., 23'℃)
当用户有要求时，涂覆复合物中限用的有毒有害物质限量应符合表4的规定，表4限用物质的含量限值
最金属
有机溴化物
六价铬
限用物质
多溴联苯（PBB）
多溴苯醚（PBDE)
≤1.0×103
含量限值
(mg/kg）
YD/T 839.4-2014
5.5材料相容性
5.5.1总则
材料相容性只要求涂覆复合物和与其相接触的实际使用的其他材料之间的相容性。5.5.2对金属材料
涂覆复合物应对与其接触的通信电缆光缆中的金属材料（如铜、铝、钢等）无腐蚀作。5.5.3对金属塑料复合带
浸没在涂覆复合物里的金属塑料复合带，在68℃±1℃下老化7×24h后，擦去涂覆复合物升冷却至家温，目视检查应充起泡或分层。
5.5.4对护套材料
5.5.4.1涂覆了涂覆复合物的护套料试样，在80℃±1℃下老化28×24h府，擦去涂覆复合物非冷却至室温，老化前后抗张强度变化率ATS应不大于25%，断裂伸长率变化率AEB应不大于25%。5.5.4.2浸泡在涂覆复合物中的护套料试样，在80℃±1℃下老化28×24h后，擦去涂覆复合物非冷却到室溫目视检查应无溶账胀或变形，中密度和线性低密度聚烯烃的质最变化率应不大于20%，高密度聚烯烃的质量变化率应不大于15%。
6检验规则和试验方法
6.1总则
生产广应建立质量保证体系，使涂覆复合物产品质量符合本部分要求。出厂前，产品应纶质量检验部门进行检验，检验合格者方可出厂。每件出厂交收的产品应附有生产厂的产品质量合格证。方应向用户提交产品的出广检验记录，其中应包括表5中的出厂检验项自。涂覆复合物产品检验分出厂检验和型式检验。6.2术语限定
6.2.1单位产品
一个单位产品应是一桶涂覆复合物。6.2.2检验批
出厂检验批应由同时提交检验的若干相同型号的单位产品组成,这些单位产品应是在同一-连续生产批、采用相同的材料和工艺制造出来的产品。6.2.3样本单位
一个样本单位是从检验批中随机抽取的一~个单位产品。6.2.4试样
一个试样应是按适用的试验方法要求的数量从样本单位中取得，同一试验须目要求多个试样时，这些试样应取自样本单位的不间部位。6.3出厂检验
6.3.1检验项目及其试验方法
涂覆复合物的出广检验项自见表5，各检验项自的试验方法见表6。4
锥入度
润分离
蒸发量
抗水性
吸水时间
吸水膨胀度
含水重
低温脆性
相对介电常数
介质损耗因数
体积电阻率
锥入度
油分离
蒸发盘
抗水性
吸水时间
吸水膨胀度
含水蟹
低温瞻性
相对介电常数
介质损耗因数
体积电阳率
抽样方案和判定规则
出厂检验项目
B出厂检验试验方法
要求条款
表2中2
表2中3
表2中6
表2中7
裹2中8
表2中9Www.bzxZ.net
表2中10
表2中11
表3中1
装3中2
表3中3
日视检套
YD/T 839.4-2014
试验方转条款
YD/T 839.12014 中 3.2
YD/T 839.1—2014 中 3.4.1
YD/T 839.1 -2014 中 3.4.2
YD/T 839.1—2014 中 3.4.5
YD/T 839.1--2014 附录 A
YD/T 839.1—2014附球A
YD/T 839.12014 中 3.8
YD/T 839.1-
2014附录H
YD/T 839.1—2014 附录 H
YD/T 839.1--2014 中 3.9
YD/r 839.1—2014 中 3.4.8
YD/T 839.1--2014 中 3.15
YD/T 839.1—
-2014 3.6.1
YD/T 839.1--2014 中 3.6.1
Y D/T 839.12014 中 3.6.2
目视检查
出厂检验应根据GB门2828.1-2012规定进行随机抽样，抽样方案为：正常检查、一次抽样，一殿检查水平I1及合格质量水乎4.0。据此，依检验批大小确定的样本大小和合格判定数见表了5
YD/T839.4-2014
检验批大小
样本大小
表7抽样样本大小
判定数组 [Ac Re]
当检验批小于2时，抽样样本小等于检验批大小o]
6.3.2.2如果表5规定的项目中有任何-项不合格，则判定出厂检验不合格6.3.2.3如果单位产品的出厂检验不合格，则判定为不合格品。26--50
6.3.2.4若统计抽样检验中发现的不合格品数小下或等于合格判定数（Ac），则料该批合格：若不合挤品数大丁或等于不合格判定数（Re），则判该批不合格。6.3.3交货
含格批产品应剔除可能的不合格单位产品后方可交货：6.3.4不合格批的处理
不合格批剔除不合格单位产品后，可组成新的检验批，应采用加严检查重新捡验。加严检查的排扫方案为：加严检查、一次抽样、一般检查水平I及合格质量水平4.0。6.4型式检验
6.4.1检验项目及其试验方法
型式检验顶门位据表5和表8规定的所有项月，并且应在抽取的样本单位经表5项扫检验合格店，凸进行表8其他项检验。各检验项目的试验方法见表6和表9。表8型式检验的其他项目
氧化诱导期
恩氏帮度
析氢盘
环保性能
材料相容性
可操作性
氧化诱导期
恩氏粘度
环保性能
材料相容性
…对金属材料
-对金属塑料复合带
对护套材料
可操作性
型式检验其他项目的试验方法
要求条款
装2中1
表2中4
表2中5
试验方法条款
YD/T839.1-20143.3.2
YD/T 839.1--2014 r 3.4.3
YD/T 839.J--2014 3.4.4
YD/T 839.1—2014中附录 G
YD/T839.1—2014中3.11
YD/T 839.1-2014 中 3.5
YD/T839.1——20141.7c)
YD/T 839.1—2014 附录 C
人工擦拭
6.4.2检验周期
涂覆复合物产品在下列情况之一时，应进行型式检验：a）涂覆复合物产品试制定型鉴定时：b）正式生产后，如原材料、工艺有较大改变，可能影响产品性能时：c）正常生产时，每年应至少进行一次；d）停产半年以上，恢复生产时；e）大批意产品的用户要求在验收中进行型式检验时。6.4.3抽样方案和判定规则
YD/T839.4-2014
型式检验应根据GB/T2829-2002规定进行抽样。在没有特殊要求的情况下，采用判别水平III、-次抽样、样本大小3、不合格质量水乎如果表5和表8规定的项国中有任何一项不合格，判定型式检验不合格。6.4.5型式检验不合格的处理
6.4.5.1型式检验不合格时，生产广应立即停止生产，同时分析原因采取措施，消除不合格原因，直至新的型式检验合格后，才能恢复生产。6.4.5.2对于已交付买方的产品，有争议时，可以进行仰裁试验。仲裁试验可委托双方间意的第三方逛行。仲裁捡验应根据GBT2829-2002规定进行抽样，采用判别水平II、一次抽样、样本人小5，不合格质量水平（RQL）40和判定数[AcRe]为[01]：7包装、标志、运输、储存
7.1包装
包装产品的容器应是符合GB/T325.2-2010规定的标称容量为208L.全开口钢插，或者符介GB/T13508-2011规定的1000L塑料插。另有商定时除外，7.2标志
在包装容器上应注明：
a）产品名称、标记、商标、批号b）生产厂名称（包括厂址、联系电话、邮政编码）：c）产品净重；
d）生产日期：
e）向上、防潮、防火等标志。
7.3运输
产品运输时不得滚动或倾斜，并应防止雨淋和暴嗮，保持干净，不受污染，确保包装究好。7.4储存
产品应储存在清洁干燥的库房内，远离热源，避免日晒、受潮和损伤包装。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
