YD/T 2259.1-2011
基本信息
标准号： YD/T 2259.1-2011
中文名称：机顶盒与 IPTV 业务平台接口测试方法 第1部分:流媒体接口集中式流媒体服务器方式
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4345440
相关标签： 机顶盒 业务 平台 接口 测试方法 流媒体 集中式 服务器 方式
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2259.1-2011.Architecture of IPTV service security Test method for the interfaces between a STB and an IPTV services platform part one: stream media interface-integrated stream media servers mode.
1范围
YD/T 2259.1规定了机项盒与IPTV业务平台之间的采用集中式流媒体服务器的流媒体接口测试方法。主要包括机顶盒与PTV业务平台中的流媒体服务器之间的功能、通信流程及协议一致性的测试方法。
YD/T 2259.1适用于接入IPTV业务平台使用的机顶盒和采用集中式流媒体服务器的IPTV业务平台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1696.4-2011机顶盒与PTV业务平台接口技术要求第4部分:流媒体接口
YD/T XXXX-XXXX IPTV机顶盒设备测试方法
3术语和定义
下列术语和定义适用于本文件:
3.1
IPTV业务IP Television Service
通过IP网络提供的，具有交互能力的，可以支持直播、点播、时移等多种播放形式的多媒体业务。
3.2
IPTV机顶盒IPTV-STB
用于IPTV业务的交互式多媒体业务终端，可支持业务的播放、多种功能的选择、用户需求信息的上传以及各种互联网、通信等可选功能。
3.3
直播业务Live Services
用户可以通过IPTV-STB接入IP网络实时在线接收各种电视节目，并可以选择不同的电视内容。用户可以随时订阅个性化节目;随时获得选定的IPTV业务提供商提供的电视节目。
1范围
YD/T 2259.1规定了机项盒与IPTV业务平台之间的采用集中式流媒体服务器的流媒体接口测试方法。主要包括机顶盒与PTV业务平台中的流媒体服务器之间的功能、通信流程及协议一致性的测试方法。
YD/T 2259.1适用于接入IPTV业务平台使用的机顶盒和采用集中式流媒体服务器的IPTV业务平台。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YD/T 1696.4-2011机顶盒与PTV业务平台接口技术要求第4部分:流媒体接口
YD/T XXXX-XXXX IPTV机顶盒设备测试方法
3术语和定义
下列术语和定义适用于本文件:
3.1
IPTV业务IP Television Service
通过IP网络提供的，具有交互能力的，可以支持直播、点播、时移等多种播放形式的多媒体业务。
3.2
IPTV机顶盒IPTV-STB
用于IPTV业务的交互式多媒体业务终端，可支持业务的播放、多种功能的选择、用户需求信息的上传以及各种互联网、通信等可选功能。
3.3
直播业务Live Services
用户可以通过IPTV-STB接入IP网络实时在线接收各种电视节目，并可以选择不同的电视内容。用户可以随时订阅个性化节目;随时获得选定的IPTV业务提供商提供的电视节目。
标准图片预览
标准内容

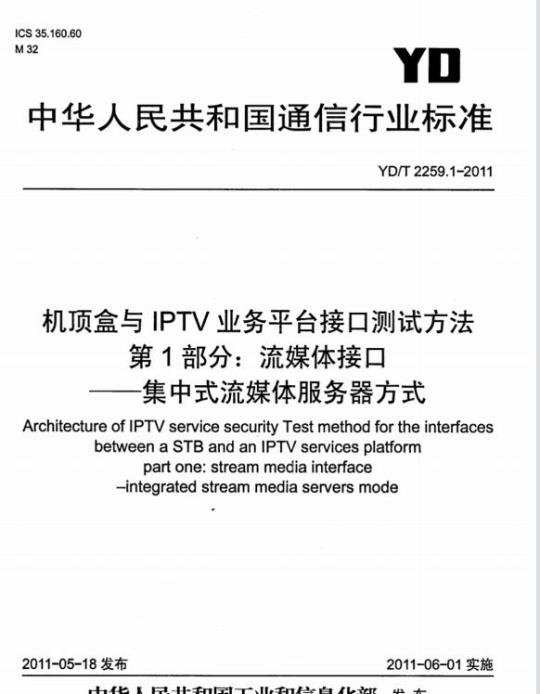

ICS35.160.60
中华人民共和国通信行业标准
YD/T2259.1-2011
机顶盒与IPTV业务平台接口测试方法第1部分：流媒体接口
集中式流媒体服务器方式
Architecture of IPTV service security Test method forthe interfacesbetweenaSTBandanIPTVservicesplatformpartone:streammedia interface-integrated streammedia servers mode2011-05-18发布
2011-06-01实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3术语和定义·
4缩略语·
5测试环境要求·
6测试环境配置
基本功能测试
7.1进入点播业务正常播放功能测试·7.2停止播放点播的节目功能测试：目
7.3临时改变点播节目内容播放次序（快进快退）功能测试：7.4点播节目从暂停到正常播放功能测试YD/T2259.1-2011
7.5快退到点播节目内容的起点，系统发送提示信息或从节目开始播放功能测试7.6快进到点播的节目终点，系统为用户提供提示信息或从点播的节目起始点处开始播放功能测试
7.7从播放点播节目返回到EPG主菜单功能测试…·7.8正常播放直播节目功能测试·7.9从播放直播节目进入播放时移节目功能测试7.10直播频道切换功能测试
7.11从播放直播节自内容转到EPG主菜单功能测试：6
7.12将时移节目快退到时移内容起点，系统提供提示信息或从起点开始播放节目内容功能测试..77.13时移业务快进到与直播节目相同时间点，系统转到直播状态的功能测试：7.14菜单时移功能测试
8通信流程及协议一致性测试-
8.1多播直播业务通信流程及协议一致性测试8.2单播直播业务通信流程及协议一致性测试8.3点播业务通信流程及协议一致性测试·8.4从多播直播业务进入时移业务通信流程及协议一致性测试8.5单播直播进入时移业务通信流程及协议一致性测试.8.6时移业务通信流程及协议一致性测试·8.7退出多播时移业务流程及协议一致性测试8.8退出单播时移业务通信流程及协议一致性测试8.9时移业务快进到尾转直播业务流程及协议一致性测试…8.10时移业务快速切换到直播业务流程及协议测试·建筑321--标准查询下载网
YD/T2259.1-2011
本标准是机顶盒与IPTV业务平台接口测试方法系列标准之一，预计该系列标准名称及结构如下：1.机顶盒与IPTV业务平台接口技术要求第1部分：总则流媒体接口一集中式流媒体服务器方式2．机项盒与IPTV业务平台接口技术要求第3部分：业务导航系统接口3．机顶盒与IPTV业务平台接口技术要求第5部分：终端管理接口4．机项盒与IPTV业务平台接口技术要求第2部分：业务管理系统接口本标准为通信行业标准YD/T1696.4-2011《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》相配套的测试方法。
本标准遵循GB/T1.1-2009的规则编写。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：聂秀英、赵振华。1范围
机顶盒与IPTV业务平台接口测试方法YD/T2259.1-2011
第1部分：流媒体接口
一集中式流媒体服务器方式
本部分规定了机顶盒与IPTV业务平台之间的采用集中式流媒体服务器的流媒体接口测试方法。主要包括机顶盒与IPTV业务平台中的流媒体服务器之间的功能、通信流程及协议一致性的测试方法。本部分适用于接入IPTV业务平台使用的机顶盒和采用集中式流媒体服务器的IPTV业务平台。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1696.4-2011机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口YD/TXXXX-XXXXIPTV机顶盒设备测试方法3术语和定义
下列术语和定义适用于本文件：3.1
IPTV业务IPTelevisionService
通过IP网络提供的，具有交互能力的，可以支持直播、点播、时移等多种播放形式的多媒体业务。3.2
IPTV机顶盒1PTV-STB
用于IPTV业务的交互式多媒体业务终端，可支持业务的播放、多种功能的选择、用户需求信息的上传以及各种互联网、通信等可选功能。3.3
直播业务LiveServices
用户可以通过IPTV-STB接入IP网络实时在线接收各种电视节目，并可以选择不同的电视内容。用户可以随时订阅个性化节目：随时获得选定的IPTV业务提供商提供的电视节目。3.4
点播业务On-DemandServices
IPTV-STB应支持视频点播业务，用户通过IPTV-STB在IPTV业务平台提供的EPG和检索界面中选择需要的节目进行点播，在播放过程中可以进行快进、快退、暂停、停止等操作控制。3.5
时移业务Time-ShiftServices
时移业务是指用户可以观看已播放过的广播电视内容。建筑321--标准查询下载网
YD/T2259.1-2011
缩略语
下列缩略语适用于本文件：
测试环境要求
ElectronicProgramGuide
Media Control Server
Media Server
Real Time Streaming ProtocolSession Describe Protocol
Set-TopBox
Video-On-Demand
在无特殊规定时，本部分中各项测试均应在如下环境条件下进行：a）环境温度：15℃～35°C；
b）相对湿度：30%RH～75%RH；
c）大气压力：86kPa～106kPa；d）试验周期的噪声声级应不大于55dB(A)。6
测试环境配罩
测试环境配置如图1所示。
直播信息源
编码器1
显示器
编码器2
电子节目单
媒体控制服务器
媒体服务器
实时流媒体协议
会话描述协议
机顶盒
视频点播
IPTV业务系统
IP承载网络
图1测试环境配置图
图1中测试仪表为协议分析仪。显示器为电视机终端。业务管理服务器
测试仪表
基本功能测试
7.1进入点播业务正常播放功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
用户进入点播业务正常播放功能测试验证IPTV系统正常播出、机顶盒正常播放点播节目的功能按照图1进行测试配置
1）机顶盒与IPTV系统正常连接
2）STB与EPG系统正常工作。
3）IPTV系统中配置有点播节目内容YD/T.2259.1-2011
1）通过机顶盒的遥控器从点播节目列表中或通过搜索选择欲点播的节自内容。2）查看显示终端播放的节目内容显示终端正确播放点播的节目内容7.2停止播放点播的节目功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
停止播放点播的节目功能测试
验证停止点播节目播放功能
按照图1进行测试配置
显示终端正常播放点播的节目内容1）通过遥控器控制停止播放点播的节目。2）查看显示终端显示内容
显示终端停止播放点播的节目内容7.3临时改变点播节目内容播放次序（快进快退）功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
临时改变点播节目内容播放次序（快进快退）功能测试验证临时改变点播节目内容播放次序（快进快退）功能按照图1进行测试配置
显示终端正常播放点播的节目内容1）通过遥控器控制点播节目快进/快退（快进/快退步长2X、4X、8X、16X、32X等）。2）查看显示终端播放节目内容的速度显示终端根据快进、快退指令按相应的速度进行快进、快退3
建筑321--标准查询下载网
YD/T2259.1-2011
7.4点播节目从暂停到正常播放功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
点播节目从暂停到正常播放功能测试验证点播节目从暂停到正常播放功能按照图1进行测试配置
显示终端正常播放点播节目内容1）通过遥控器暂停正在播放的点播节目内容。2）过1min通过遥控器正常播放点播的节目内容3）查看显示终端显示情况
1）通过遥控器暂停正在播放的点播节目内容，显示终端暂停播放点播的节目。2）通过遥控器正常播放点播的节目内容后，显示终端在暂停点处开始正常播放点播节目7.5快退到点播节目内容的起点，系统发送提示信息或从节目开始播放功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
快退到点播节目内容的起点，系统发送提示信息或从节目开始播放功能测试验证点播节目内容快退到节目起点，系统发送提示信息或从节目开始播放功能按照图1进行测试配置
显示终端正常播放点播的节目内容1）通过遥控器控制点播节目快退到点播节目起始点处2）通过遥控器正常播放点播节目内容。3）查看显示终端显示情况
快退到点播节目的起点后，系统向显示终端发送“后退到起始点”提示信息或者从点播节目起始点处开始播放点播的节目内容7.6快进到点播的节目终点，系统为用户提供提示信息或从点播的节目起始点处开始播放功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件：
测试步骤
预期结果
快进到点播的节目终点，系统为用户提供提示信息或从点播的节目起始点处开始播放功能测试
验证快进到点播的节目终点，系统为用户提供提示信息或从点播的节目起始点处开始播放功能
按照图1进行测试配置
显示终端正常播放点播的节目内容1）通过遥控器将点播的节目快进到节目的终点。2）通过遥控器正常播放点播节目。3）查看显示终端显示情况
快进到点播节目的终点后，系统向显示终端发送相应的提示信息或者从点播的节目起点处开始播放点播的节目内容
7.7从播放点播节目返回到EPG主菜单功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
从播放点播节目返回到EPG主菜单功能测试验证从播放点播节目返回到EPG主菜单功能按照图1进行测试配置
显示终端正常播放点播节目内容1）通过遥控器从播放点播节目进入EPG主菜单。2）查看显示终端显示情况
显示终端显示EPG主菜单
7.8正常播放直播节目功能测试
测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
正常播放直播节目功能测试
验证正常播放直播节目功能
按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2）系统配置直播源信息
1）选择直播频道；
2）点击遥控器相关进入直播业务按钮，进入直播节目。3）查看显示终端显示情况
正常播放所选择的直播频道节目内容7.9从播放直播节目进入播放时移节目功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
从播放直播节目进入播放时移节目功能测试验证直从播放直播节目进入播放时移节目功能按照图1进行测试配置
显示终端正常播放直播频道节目1
通过遥控器切换到时移节目。
通过遥控器正常播放节目。
查看显示终端显示情况
显示终端播放时移节目内容
7.10直播频道切换功能测试
测试编号
测试项目
测试目的bzxZ.net
测试拓扑
预置条件
测试步骤
预期结果
直播频道切换功能测试
验证直播频道切换功能
按照图1进行测试配置
显示终端正常播放直播频道节目1）通过遥控器切换直播频道。
2）查看显示终端显示情况
显示终端正常播放切换后的直播频道节目建筑321---标准查询下载网
YD/T2259.1-2011
YD/T2259.1-2011
从播放直播节目内容转到EPG主菜单功能测试7.11
·测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步燥
预期结果
从播放直播节目内容转到EPG主菜单功能测试验证从播放直播节目内容转到EPG主菜单功能按照图1进行测试配置
显示终端正常播放直播频道节目1）通过遥控器进入EPG主菜单。2）查看显示终端显示情况
显示终端显示EPG主菜单
7.12·将时移节目快退到时移内容起点，系统提供提示信息或从起点开始播放节目内容功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
将时移节目快退到时移内容起点，系统提供提示信息或从起点开始播放节目内容功能测试验证将时移节目快退到时移内容起点，系统提供提示信息或从起点开始播放节目内容功能按照图1进行测试配置
显示终端播放直播时移节目内容1）通过遥控器将时移节目内容快退到起点。2）查看显示终端显示情况
显示终端接收到系统发送的提示信息或者从时移起点开始播放时移节目内容7.13时移业务快进到与直播节目相同时间点，系统转到直播状态的功能测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
时移业务快进到与直播节目相同时间点，系统转到直播状态的功能测试验证时移业务快进到与直播节目相同时间点，系统转到直播状态的功能按照图1进行测试配置
显示终端比方直播时移节目内容1）通过遥控器快进到正在播放的直播节目点。2）查看显示终端显示情况
显示终端播放直播节目内容
7.14菜单时移功能测试
测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
菜单时移功能测试
验证菜单时移功能
按照图1进行测试配置
系统配置菜单时移节目内容
1）通过遥控器进入EPG菜单时移页面。2）选择菜单时移节目内容播放。3）查看显示终端显示情况
显示终端播放所选择的菜单时移节目内容8通信流程及协议一致性测试
8.1多播直播业务通信流程及协议一致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
C-0015
多播直播业务流程及协议一致性测试验证多播直播的业务流程及协议与相关标准规定的一致性按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2）系统配置多播直播源信息
1）通过遥控器选择一个多播直播频道。2）通过遥控器进入所选择的多播直播频道。3）查看正常播放后，退出多播直播频道，4）记录消息交互的整个流程及协议信息YD/T2259.1-2011
1）所记录的通信流程符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》7.1.2节的相关规定。
2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定8.2单播直播业务通信流程及协议一致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
单播直播业务流程及协议一致性测试验证单播直播的业务流程及协议与标准规定的一致性按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2）系统配置单播直播源信息
1）通过遥控器选择一个单播直播频道。2）进入单播直播命令。
3）查看正常播放后，在服务器端设置单播直播的重定向。4）正常播放后，退出单播直播频道。5）记录消息交互的整个流程及协议信息1）所记录的通信流程符合《机顶盒与PTV业务平台接口技术要求第4部分：流媒体接口》7.1.3节的相关规定。
2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定7
建筑321---标准查询下载网
YD/T2259.1-2011
8.3点播业务通信流程及协议致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
点播业务流程及协议测试
验证点播的业务流程
按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2）系统配置有点播节目
1）通过遥控器选择一个点播节目。2）进入点播节目播放。
3）通过遥控器进行暂停、快进、快退、定位播放、快退到头、快进到尾、退出播放等操作。
4）退出点播节目。
5）新点播一个点播节目。
6）记录消息交互的整个通信流程和协议信息1）所记录的通信流程符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》7.3节的相关规定。
2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定8.4从多播直播业务进入时移业务通信流程及协议一致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
从多播直播业务进入时移业务通信流程及协议一致性测试验证从多播直播业务进入时移业务通信流程及协议与标准规定的一致性按照图1进行测试配置
1），机顶盒正常连接EPG服务器。2）
系统配置多播直播源信息
通过遥控器选择一个多播直播频道。2）
进入多播直播命令。
通过遥控器启动定位播放或快退，播放时移节目内容。4），记录消息交互的整个通信流程和协议信息1）所记录的通信流程符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》7.2.2.1节的相关规定。
2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定8.5单播直播进入时移业务通信流程及协议一致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
单播直播进入时移业务流程及协议-致性测试验证单播直播进入时移业务通信流程及协议的一致性按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2)
系统配置单播直播源信息
通过遥控器选择一个单播直播频道。2）进入播放单播直播节目。
通过遥控器启动定位播放或快退，进入时移业务。4）记录消息交互的整个通信流程及协议信息YD/T2259.1-2011
1）所记录的通信流程符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》7.2.2.2节的相关规定。
2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定8.6时移业务通信流程及协议一致性测试测试编号
测试项目
测试目的
测试拓扑
预置条件
测试步骤
预期结果
时移业务通信流程及协议一致性测试验证时移业务通信流程及协议与标准规定的一致性按照图1进行测试配置
1）机顶盒正常连接EPG服务器。2）系统配置直播源信息，并已进入直播时移业务1）通过遥控器进行快进、快退、暂停、定位播放、快退到头、快进到尾等操作。2）记录消息交互的整个通信流程及协议信息1）所记录的通信流程符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》7.2.4~7.2.9节的相关规定。2）所记录的相应方法所携带的参数应符合《机顶盒与IPTV业务平台接口技术要求第4部分：流媒体接口》6.2节中的规定9
建筑321---标准查询下载网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
