HG/T 21549.4-1995
基本信息
标准号： HG/T 21549.4-1995
中文名称：钢制低压湿式有外导架直升气柜标准
标准类别：化工行业标准(HG)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：255919
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 21549. 4-1995.
1适用范围
1.0.1HG/T 21549. 4规定了钢制低压湿式螺旋气柜的结构型式、尺寸和容积系列。
1.0.2HG/T 21549. 4适用于设计压力为4000Pa.设计风荷载为500Pa、公称容积VN=1000~100000m3的钢制低压湿式气柜。
2引用标准
HG/T 21549.1.《钢制低压湿式气柜系列分类及技术条件》
2引用标准
HG/T 21549.1《钢制低压湿式气柜系列分类及技术条件》
3.0.2 VN=5000m3螺旋气柜的结构型式按图3.0. 2规定。
3.0.3 VN=10000~30000m3螺旋气柜的结构型式按图3.0.3规定。
3.0.4 VN=50000~100000m3螺旋气柜的结构型式按图3.0.4规定。
3.0.5螺旋气柜的主要尺寸和管口大小分别按表3.0.5-1和表3.0.5-2中规定。
VN= 1000~100000m3螺旋气柜
4.技术要求
本标准中气柜的施工、安装、试验和验收应符合HG/T 21549.1《钢制低压湿式气柜系列分类及技术条件》中的规定。
5标记示例
例:
20000m3螺旋气柜
HG/T 21549.4-95-5,气柜 LD 20000
6废止日期
本标准执行之日起,原YHS 4-60~70系列中螺旋气柜系列图即行废止。
1适用范围
1.0.1HG/T 21549. 4规定了钢制低压湿式螺旋气柜的结构型式、尺寸和容积系列。
1.0.2HG/T 21549. 4适用于设计压力为4000Pa.设计风荷载为500Pa、公称容积VN=1000~100000m3的钢制低压湿式气柜。
2引用标准
HG/T 21549.1.《钢制低压湿式气柜系列分类及技术条件》
2引用标准
HG/T 21549.1《钢制低压湿式气柜系列分类及技术条件》
3.0.2 VN=5000m3螺旋气柜的结构型式按图3.0. 2规定。
3.0.3 VN=10000~30000m3螺旋气柜的结构型式按图3.0.3规定。
3.0.4 VN=50000~100000m3螺旋气柜的结构型式按图3.0.4规定。
3.0.5螺旋气柜的主要尺寸和管口大小分别按表3.0.5-1和表3.0.5-2中规定。
VN= 1000~100000m3螺旋气柜
4.技术要求
本标准中气柜的施工、安装、试验和验收应符合HG/T 21549.1《钢制低压湿式气柜系列分类及技术条件》中的规定。
5标记示例
例:
20000m3螺旋气柜
HG/T 21549.4-95-5,气柜 LD 20000
6废止日期
本标准执行之日起,原YHS 4-60~70系列中螺旋气柜系列图即行废止。

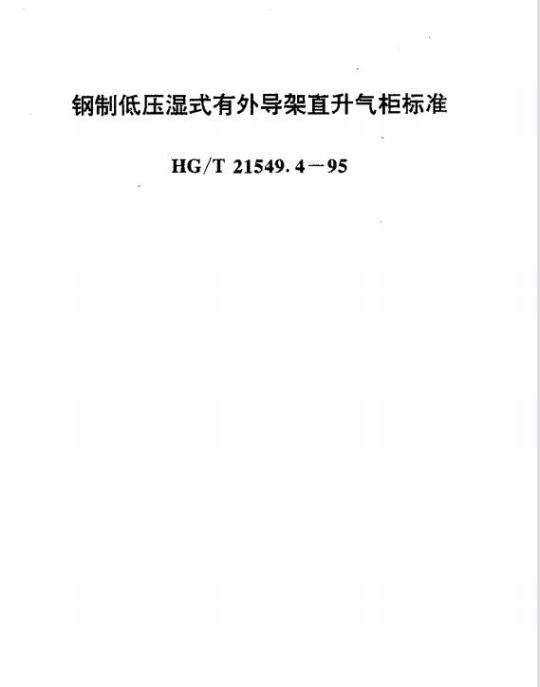

标准图片预览
