YD/T 894.2-2010
基本信息
标准号： YD/T 894.2-2010
中文名称：光衰减器技术条件 第2部分:光可变衰减器
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：551528
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 894.2-2010.Technical specification for optical fiber attenuator Part 2: variable optical attenuator.
1范围
YD/T 894.2规定了光可变衰减器(variable optical attenuator, VOA)的相关术语和定义、 技术要求和测试方法、可靠性试验要求、检验规则和标志、包装、运输、贮存等要求。
YD/AT 894.2适用于手调光可变衰减器、步进电机式和微电机械(micro electro mechanical systems, MEMS)式电调光可变衰减器。
2规范性引用档
下列档中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用档，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些档的最新版本。凡是不注日期的引用档，其最新版本适用于本部分。
GB/T 2421-1999电工电子产品环境试验第1 部分:总则
GB/T 2828.1-2003计数抽样试验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 12512-1990纤维光学衰减器第1部分总规范
SJ/T 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品中污染控制标识要求
Telcordia GR-910-CORE (2001)纤维光学衰减器总规范
Telcordia GR-1221-CORE (1999)光无源器件一般可靠性保证要求
术语和定义
下列术语和定义适用于本部分。
3.1
光可变衰减器Variable Optical Attenuator, VOA
在外部激励(机械、电力、磁力等)作用下，实现光学组件运动，或光学状态改变，从而改变光的传输效率，达到输出光功率相对于输入光功率可连续或间断地衰减的器件。光可变衰减器通常包括光输入和光输出两个埠。
1范围
YD/T 894.2规定了光可变衰减器(variable optical attenuator, VOA)的相关术语和定义、 技术要求和测试方法、可靠性试验要求、检验规则和标志、包装、运输、贮存等要求。
YD/AT 894.2适用于手调光可变衰减器、步进电机式和微电机械(micro electro mechanical systems, MEMS)式电调光可变衰减器。
2规范性引用档
下列档中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用档，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些档的最新版本。凡是不注日期的引用档，其最新版本适用于本部分。
GB/T 2421-1999电工电子产品环境试验第1 部分:总则
GB/T 2828.1-2003计数抽样试验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划
GB/T 12512-1990纤维光学衰减器第1部分总规范
SJ/T 11363-2006电子信息产品中有毒有害物质的限量要求
SJ/T 11364-2006电子信息产品中污染控制标识要求
Telcordia GR-910-CORE (2001)纤维光学衰减器总规范
Telcordia GR-1221-CORE (1999)光无源器件一般可靠性保证要求
术语和定义
下列术语和定义适用于本部分。
3.1
光可变衰减器Variable Optical Attenuator, VOA
在外部激励(机械、电力、磁力等)作用下，实现光学组件运动，或光学状态改变，从而改变光的传输效率，达到输出光功率相对于输入光功率可连续或间断地衰减的器件。光可变衰减器通常包括光输入和光输出两个埠。
标准图片预览
标准内容

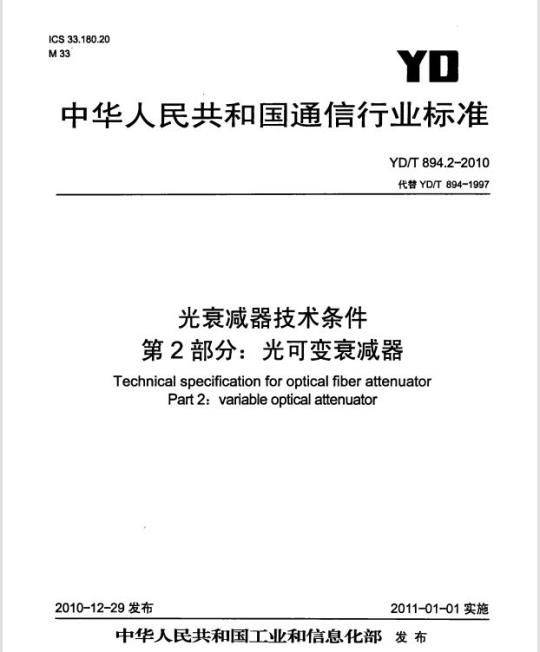

ICS 33.180.20
中华人民共和国通信行业标准
YD/T 894.2-2010
代替YD/T894-1997
光衰减器技术条件
第2部分：光可变衰减器
Technical specification for optical fiber attenuatorPart 2: variable optical attenuator2010-12-29发布
2011-01-01实施
中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用档
3术语和定义·
4 技术要求
5测试方法-
6可靠性试验
7环境保扩t.
8检验·
9包装、标识、运输和存·
THiKAMiKAca
YD/T 894.2-2010
YD/T894.2-2010
光衰减器技术条件》包括下列几部分第1部分：光纤固定衰减器
第2部分：光可变衰减器
本部分为《光衰减器技术条件》的第2部分。本部分参考『TelcordiaGR910-CORE（2001）《纤维光学衰减器总规范》，TelcordiaGR1221-CORE（1999）《光无源器件一般可靠性保证要求》和IEC61300-3-14：2006《光纤互连器件和无源组件基本试验和测量程序第3-14部分可变光衰减器衰减设定的准确性和重复性》。本部分在编写过程中注意了与GB/T1251《纤维光学衰减器第1部分：总规范》的协调一致。本部分由中国通信标准化协会提出并归。本部分起草单位：武汉邮电科学研究院，深圳市奠谷光电技术有限公司。本部分主要起草人：肖清明、贺莹莹、粱臣柜、郑彦升、徐秋霜。11
1范围
光衰减器技术条件
第2部分：光可变衰减器
YD/T 894.2-2010
本部分规定了光可变衰减器(variableopticalattenuator，VOA)的相关术语和定义、技术要求和测试方法、可带性试验要求、检验规则和标志、包装、运输、贮存等要求。本部分适用于手调光可变衰减器、步进电机式和微电机械（microelectamechanicalsystems，MEMs）式电调光可变衰减器。
规范性引用挡
下列档中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用档，其随后所有的修改单（不包括勘误的内容）或订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些档的最新版本。凡是不注日期的引用档，其最新版本适用于本部分。GB/T 2421-1999
GB/T 2828.1-2003
GB/T 12512-1990
SJ/T 11363-2006
SJ/T 11364-2006
电工电子产品环境试验第1部分：总则计数抽样试验程序第1部众按接收质量限（AO）检索的基批检验抽样计均纤维北学衰减器第1部分总规范
电子信息产品中有毒有害物质的限量要求电子信息产品中污染控制标识要求Telcordia GR-910-CORE (2001)Telcordia GR-1221-CORE (1999)3术语和定义
下列术语和定义适用于本部分。3.1
纤维光学衰减器总规范
无源器件-·般可靠性保证要求
光可变衰减器VariableOpticalAttenuator，voA在外部激励（机械、电力、磁力等）作用下，实现光学组件运动，或光学状态改变，从而改变光的传输效率，达到输出光功率相对于输入光功率可连续或间断地衰减的器件。光可变衰减器通常包括光输入和光输出两个埠。
手调光可变衰减器ManualVariableOpticalAttenuator，MVOA利用人工施钮或组合旋钒的转动，改变光路耦合效率，实现输出光功率相对于输入光功率可连续衰诚的器件。
步进电机式电调光可变衰减器Step-by-stepElectricMotorVariableOpticalAttenuator，EVOA利用微小步进电机驱动衰减片，实现光功率值的衰减变化。THiKAMiKAca-
YD/T 894.2-2010
微电机械式电调光可变衰减器MEMsVariableOpticalAttenuatar,MEMSVOA利用微应力、微静电驱动阻光或反光微小单元，调整改变光路的耦合效率，实现光功率值的衰减变化。
偏振相关衰减PolarizationDependentAttenuation，PDA在丁作波长范周内，对于所有偏振态，出于偏振态的变化导致的衰减值的最大变化量，单位为B，定义见公式(1)。
PDA=(OAT(P)mex—(OAT(F))min
式中：
OAT（P）一各偏振状态下的衰减值，单位为dB。3.6
波长相关衰减WavelengthDependentAttenuation，WDA(1)
波长相关衰减又称“波长平坦度”，是指在光可变衰减器在工作波长范围内，衰减值随波长变化而存在的变化量，单位为dB。某个衰减值的波长相关性定义见式（2)：WDA =(OAT())mx-(OAT(,)mia
式中：
OAT（a）一各波长下的衰减值，单位为dB。3.7
温度相关衰减TemperatureDependentAttenuation，TDA(2)
在可调光衰减器设置在某个衰减值时，该衰减值随外界环境温度变化而存在的变化量，单位为dB，定义见式（3)：
TDA=(OAT(T.))mx-(OAT(T,)mm
式中：
OAT（T）一一各温度环境下的衰减值，单位为 dB。3.8
衰减范围AttenuationRange，AR(3)
在满足正常工作情况、规定性能指针要求下，光可变衰减器能够实现的最大的可变衰减范围，单位为dB。
衰减准确度AttenuatianAccuracy对光可变衰减器进行衰减值设置时，实际设置值与标称衰减值之间的一致程度，单位为dB。如图1所示，标称衰减值为ai,实际设置衰减值为Ai，则该衰减值的准确度为：ACC=（A,一ai）max。2
(Atan)
标称衰减曲线
(Ajen)
实际衰减值Ad)
图1光可变衰减器衰减准确度示意图重复性Repeatabiity，REP
YD/T 894.2-2010
★实际京减曲线
光可变衰减器经过同样的设置或参考同样的回馈进行多次设置时，实际总减值的变化景，单位为dB。3.11
单调性Manotany
在对光可变衰减器进行调节时，沿一个方向变化的递增或递减的趋势不变。3.12
响应时间Responsetime，RT
光可变衰减器响应外部激励，完成调节所需要的时问,单位为m5。3.13
衰减分辨率AttenuationResolution，REs仅对步进式控制的光可变衰减器，单位为dB，如图2所示。在整个衰减范围内调节衰减时，最小的控制变量所对应的衰减变化量的最大值，定义如式（4）：RES= （An—An) max
式中：
A——步数为n时的衰减值，单位为dB。1.3
步数品
标称衰减用线
图2光可变衰减器衰减分辨率示意注：对于可实现连续可变的光衰减器、MEMS光可变衰减器该指标不适用。-niKAoMiKAca
YD/T 894.2-2010
最大允许光功率MaximumAlowableQpticalPower使光可变衰减器正常工作时所能承受的最大光功率。4
技术要求
4.1分类
光可变衰减器可按其控制实现进行分类，如：手调式光可变衰减器：
-步进电机式电调光可变衰减器：-MEMS式电调光可变衰减器。
4.2技术要求
4.2.1工作条件
光可变衰减器工作条件见表1。
工作温度
存储温度
4.2.2技术指标
表1光可变衰减器的工作条件
手调光可变衰减器www.bzxz.net
—20~+70
光可变衰减器技术指标见表2。
步进电机式电调光可变衰减器
-15~+70
—40-+85
表 2光可变衰减器的技术指标
工作波长范围
插入损耗
回波损耗
偏握相关衰减
波长相关衰减
温度相关衰减
衰减范围
衰减准确度
重复性
单调性
翻应时问
效减分辨率
最大允许光功率
单窗口
全波段越双窗口
注：各指标均在指定工作波长范围内测革5
测试方法
5.1测试条件
于调光
可变衰减器
步进电机式电调光
可变衰减器
MEMS式电调光可变衰减器
-5~+65
—40~+85
MEMS式电调光
可变衰减器
1310±30 或 1510+10 或 1525~1565 或 1570~16101260~1610
≤100（每变化3dB）
1310±30 和 1550±30
≤单窗)
≤3（0~20dB凝减范围内）
第1部分：总则》中相关规定的条件下进行：a）试验应在GB/T2421-1999《电工电子产品环境试验温度：15℃~35℃;
一湿度：25%~75%RH；
*压：86-106kpa
b）当不在a）条件进行时，应在测试报告上标明其測试环境条件。c）测量仪表及测试设备均经过有效校验，并在有效期内使用。5.2仪表设备
5.2.1光源
光源要求如下：
衍合GB/T12512-1990《纤维光学衰减器第1部分：总规范》相关规定：一波长范围：根据工作波长范围，测试内容选择适当的波长范围！输出功率稳定度：±0.1dB/10min。5.2.2光功率计
光功率计要求如下：
-测鼠范围：根据T作波长范围选择违当的波长；—光功率最大动态范围：一80dBm~+10dBm测量精度：±5%。
5.2.3偏振控制器
偏振控制器要求如下：
偏振消光比：=40dB：
调整变化：≤±0.002dB：
—波长变化：≤±0.1dB。
5.2.4回波损耗测试
回波损耗测试仪要求如下：
-工作波长：1310nm、1550nrn；-测最范围：一75dB~0dB；
一测鼠精度：±1.0dB（绝对精度），±0.4dB（相对精度）5.2.5测试控制电路
光可变衰减器测试控制电路要求如下：工作溢度范围：一40℃~+85℃；-动态范围：0dB~75dB：
5.2.6高低温试验箱
高低温测试验箱要求如下：
试验温度范围：50℃~+120℃;
温度波动：±2℃：
温度变化率：≥2℃/min。
5.2.7光谱仪
光谱仪要求如下：
-工作波长范围：1260mm~1610mmTHiKAMiKAca
YD/T 894.2-2010
YD/T 894.2-2010
w-动态范围：0dB~75dB：
测精度：±0.2dB
5.2.8数字示波器
数字示波器要求如下：
带宽：三100MHz;
取样率：21.0GS/s：
通道数：≥2；
—记录长度：每通道2.5K点：
时基范用：5ns~50sec/div;
配备相应光电探头。
5.3测试方法
5.3.1插入损耗/衰减值测量
a）测量原理挺图
测量原理如图3所示，
b）测量步骤
北可变
衰减器
图3插入损耗测量原理框
齐功率计
1）将光源输出端接入光功率计，把光功率键置于“dBm”档，存储光源输入均率Pi为参考功率，功率计显示相对功率为OdB：
2）将光可变衰减器的输入端与光源输出端连接，输出端接入光功率计：3）光功率计的显示值绝对值即为所测试的衰减值，若衰减器设置在零衰减时，则为光纤衰减器的插入损耗。
5.3.2回波损耗测量
5.3.2.1基本法
采川分路器组件结合光功率进行测试，按GB/T12512-1990《纤维光学衰减器第1部分：总规范》
中27.3.1规定行。
5.3.2.2替代法
用回波损耗测试仪直接测试光可变衰减器各埠的回波损耗。a）测量原理图
测量原理框如图4所示。
非里端
回波损耗
测试仪
b）测量步骤
测其端
光可强
衰诚谣
图4回波损耗测量原理框
）将待测光输入埠接入回波损耗测试仪输出端：6
回波扭楚终端
YD/T 894.2-2010
2)将光纤衰减器其它端口接回波损耗测试终端（实现输入光无后向反射的部件，亦可采用绕模方式），回波损耗测试仪显为回被损耗：3）在整个衰减变化范围内以一定的规律变化衰减值，测试对应衰减值下的回波损耗值，最小回损值被认为是该通道的回波损耗值：4）测量所有埠的回波损耗值，其中最小的值为该光可变衰减器的回波损耗值。5.3.3偏振相关衰减测量（偏振状态扫描法）的）测量原理框图
测量原理框如图5所示。光源要求是单纵模光源，其输出为线偏振光。DFB光源
控制器
b）测量步骤
光可变
衰减器
图5偏振相关衰减测量原理框
光功率计
1）将光源输出端连接到光功率，把光功率键置于“dBm”档，存储光源输入功率P。为参考功率2）将光源的输出端与偏振控制器的输入端连接；3）将光可变减器的输入端与偏振控制器的输出端连接：4）将光可变衰减器设胃在测试衰减值处，将光纤衰减器的输出端接入光功率计，同时启动偏振控制器，扫描光源的偏振态，记录-个周期内光功率值的最大值和最小值，其差值即为偏振相关衰减。注：偏掘相关衰减还可采用Mullcr四状态法进行测盟。5.3.4波长相关衰减的测量（宽光源加光谱测试仪测量）a）测量原理框图
测量原理框如图6所示
宽光源
h）测量步骤
光可变
衰战器
波长相关衰减测试原理框
光谱仪
1）北源直接接入光谱仪，在测试波长范围内扫描光源本身的功率曲线并存储为组A。光谱仪图形横坐标为测试的波长范围，纵坐标为衰减值：2）将光可变衰减器设置在待测试点，再将光纤减器的输入端接光源，输出端接入光谱仪，扫描功率曲线，数据存储为组B，同时光谱仪显示出两组数据B-A的差值曲线，即光纤衰减器在各波长点的衰减值曲线，其最高点和最低点的差值即为光纤衰减器在该衰减值的波长相关衰减。如图7所示。1
TiKAMiKAca
YD/T894.2-2010
波长（nm
衰减值面线
最低点
图7光可变衰减器波长相关衰减示意注：波长相关衰减还可采用可调谐激光器加光到率计的方式进行测量。5.3.5温度相关衰减的测量
a）测鼠原理框图
测鼠原理框如图8所示。
b）测量步骤
可变衰减器
测试控制电路
光可变
衰读器
温度控制箱
图8温度相关衰减测试原理框
控制 FC
光功率计
1）用光功率计监控被测光可变衰诚器的衰减值；控制被测光可变衰减器到测试衰减值后，保持电路不再被调动：
2）在温度控制箱工作范围内选取测试温度点，通常选取最高温度、最低温度，常温等3个温度点，到达测试温度点后，全少保持该温度15mil：3）记录各测试温度环境下，被测光可变衰减器的衰减值（注意此时衰减值没有被电路控制），计节同一设定衰减值在常温下与最低、最高温度坏境下的最大差值，其结果即为该衰减值处对应的温度相关衰减：
4）计算所有衰减值温度相关衰减的最人值，为光可变衰减器的温度相关衰减值，如图9所示。敢大个
最证工作温度
1作温瘦（)
段院三作温
光可变衰减器温度相关衰减示意图9
5.3.6响应时间的测量
5.3.6.1步进电机型光可变衰减器响应时间YD/T 894.2-2010
对于步进电机型光可安衰减器，响应时问通常与驱动速度、频率相关，由于其时间在ms量级，光路的响应、上升时问可以忽略不计。响应时问可以按照驱动频率和每步的衰减变化量如式（5）计算：Num×3dB
式中：
Num-—步进电总步数：
驱动频率，以kHz为单位：
一衰减范围，以 dB 为单位.
5.3.6.2MEMS型光可变衰减器响应时间a）测量原理图
测量原理柜如图10所示，
光可变
孜减器
测设控制电路
图10响应时间测试原理框
b）测量步骤
光电转换探头
示波器
1）将光源接入光可变衰减器的输入端，光可变衰减器的输出端接入带快速光电转换器探头的数字示波器内：
2）将测试板的驱动信号同时接入光可变衰减器和示波器的另一个通道；(5)
3）反复驱动衰减器在最小值和最大值之问变化。同时用示波器进行扫描，根据扫描曲线中光信号曲线相对于串信号出线的延时，计算出响应速度1，单位为mS5.3.7衰减范围，准确度、分辨率、单调性、重复性指标的测量a）测试原理框图
测量原理框如图11所示。
可变接减
测试控制电路
光可变
友减器
控制 PC
光功率计
图11衰减范围、准确度、分辨率、单调性、重复性指针测试原理框b）测量技骤
1）将光源接入光可变衰减器的输入端，输出端接光功率让：0
iKAiKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
