YD/T 3132.1-2016.Components and materials for fiber-to-the-home drop cable installation-Part 1: General.
1范围
YD/T 3132.1规定了光纤入户放装器材的定义、分类、命名规则和通用要求、试验方法、标志、包装、运输和储存。
YD/T 3132.1适用于光纤入户放装器材。
2规范性引用文件
下列文件通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 193普通 螺纹直径与螺距系列
GB/T 196普通螺纹基本尺寸
GB/T 197普通螺纹公差
GB/T 700-2006碳素结构钢
GB 715-1989标准件碳素钢热轧圆钢
GB/T 1220不锈钢棒
GB/T 2406.2塑料用氧指数法测定燃烧行为第2部分:室温试验
GB/T 2423.17-2008电工电子产品环境试验第2部分:试验方法试验Ka:盐雾
GB/T 2694-2010输电线路铁塔制造技术条件
GB/T 3280不锈钢冷轧钢板和钢带
GB/T 4237不锈钢热轧钢板和钢带
GB/T 5267.1-2002紧固件电镀层(ISO 4042:1999，idt)
GB/T 8323.2塑料烟生成第2部分: 单室法测定烟密度试验方法
GB/T 1115聚乙烯(PE)树脂
GB/T 12670聚丙烯(PP)树脂

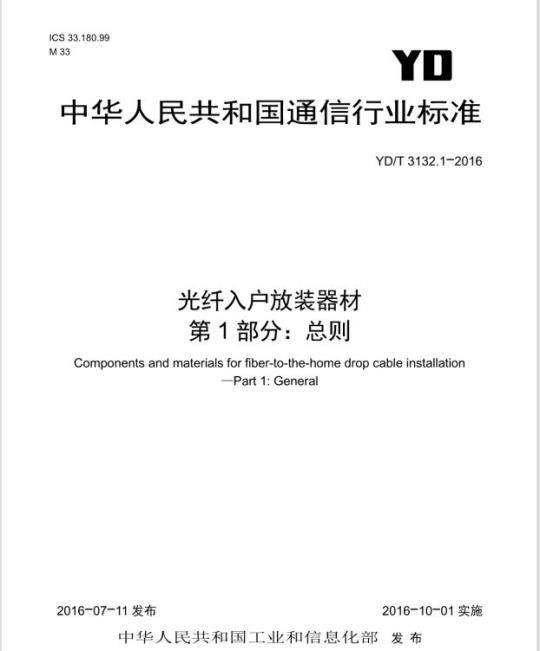

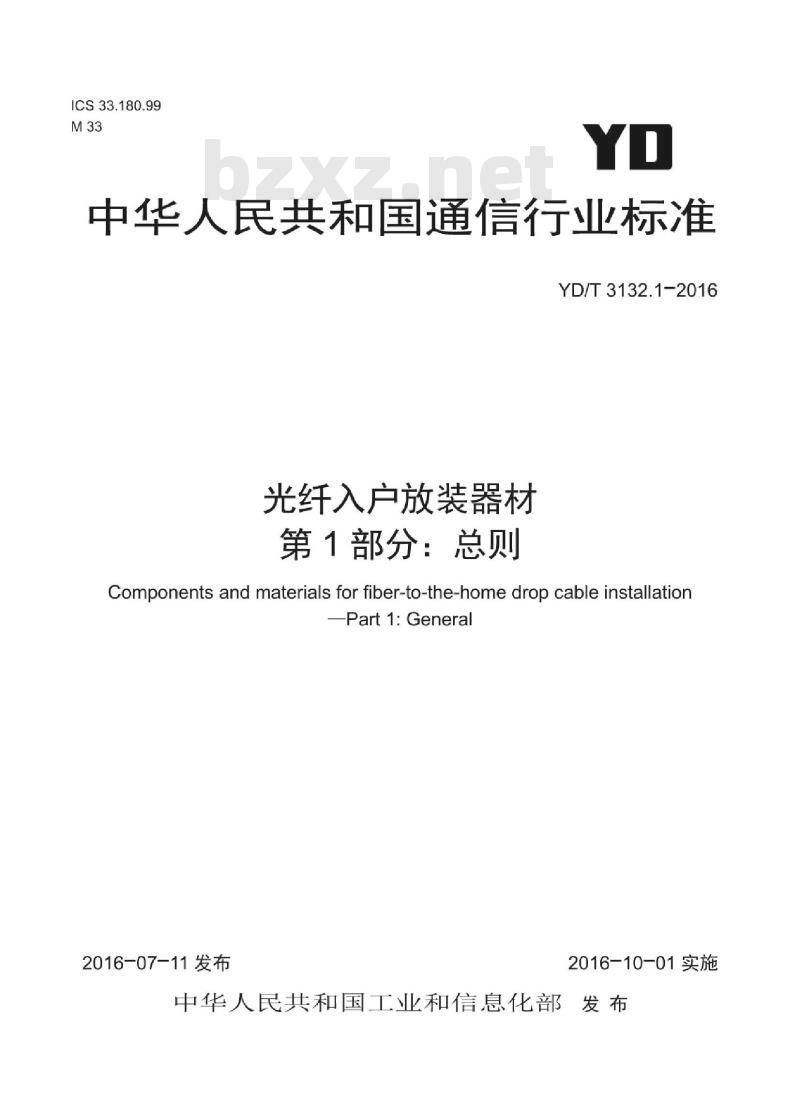

ICS33.180.99
中华人民共和玉通信行标准
YD/T3132.1-2016
光纤入户放装器材
第1部分：总则
Components andmaterialsforfiber-to-the-homedropcableinstallation-Part 1:General
2016-07-11发布
2016-10-01实施

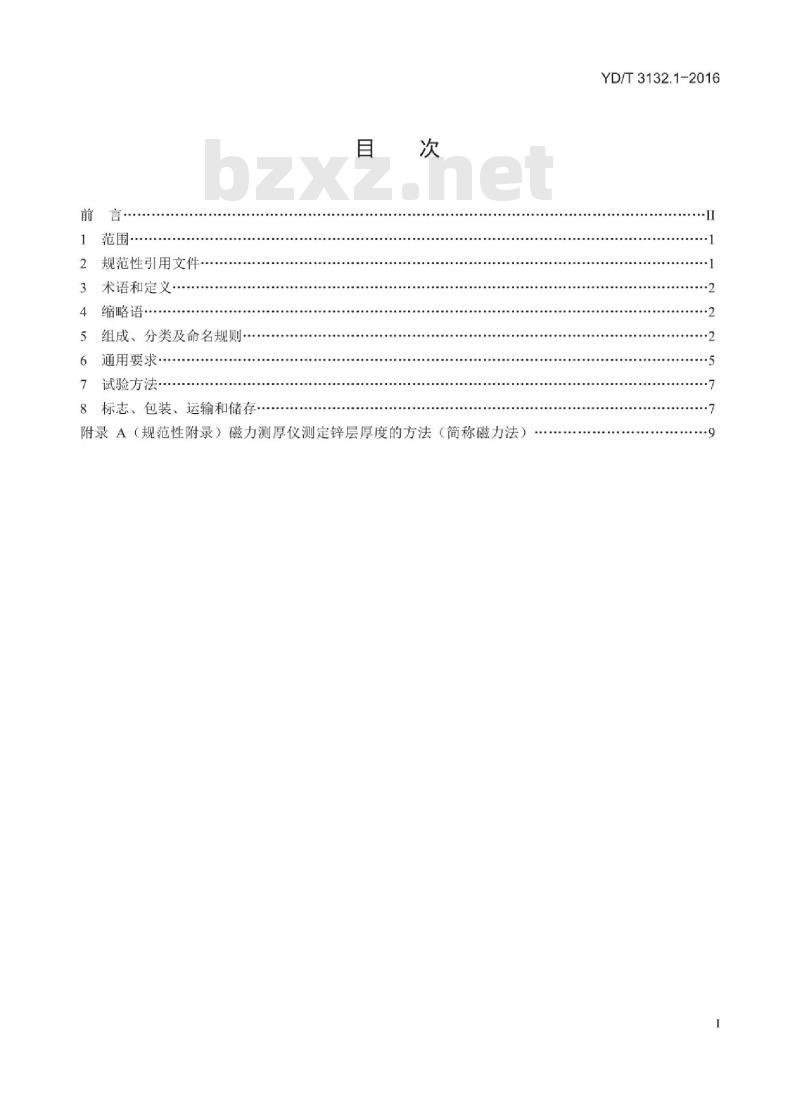

中华人民共和国工业和信息化部发布前
规范性引用文件
术语和定义
缩略语
组成、分类及命名规则
6通用要求
7试验方法
8标志、包装、运输和储存
附录A（规范性附录）磁力测厚仪测定锌层厚度的方法（简称磁力法）YD/T3132.1-2016
YD/T3132.1-2016

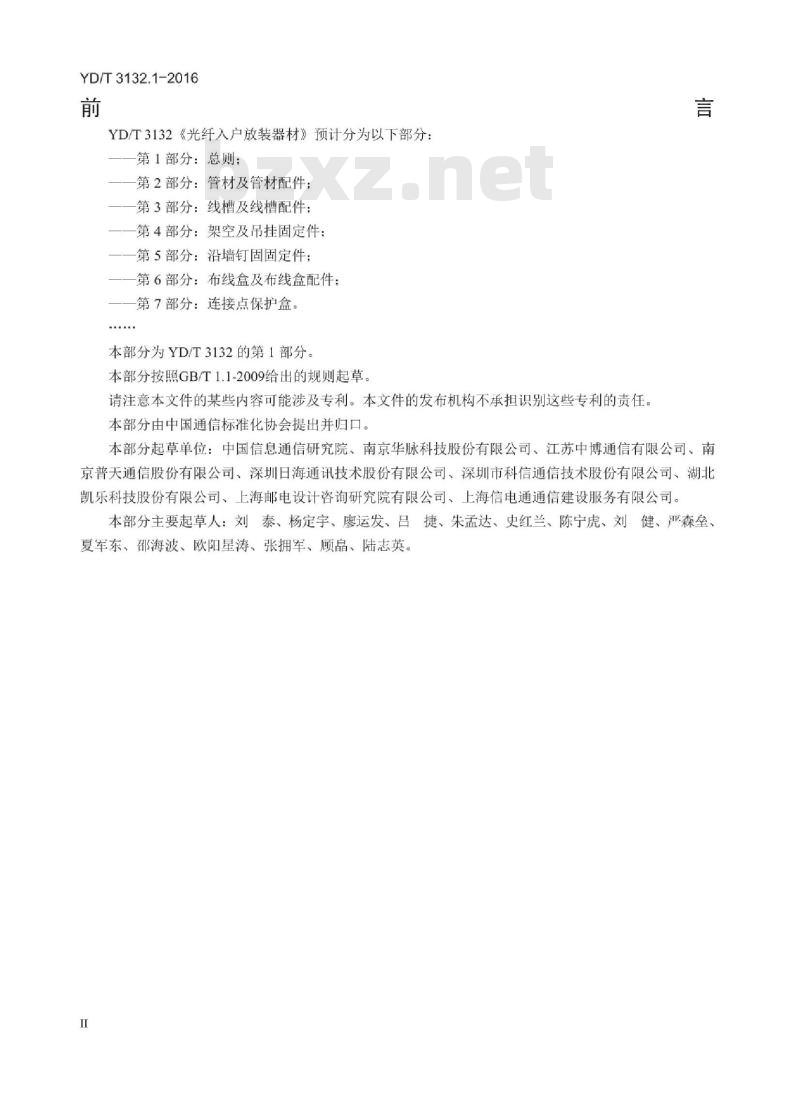

YD/T3132《光纤入户放装器材》预计分为以下部分：第1部分：总则：
一一第2部分：管材及管材配件：第3部分：线槽及线槽配件：
一一第4部分：架空及吊挂固定件：第5部分：沿墙钉固固定件：
一第6部分：布线盒及布线盒配件：第7部分：连接点保护盒。
本部分为YD/T3132的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。言
本部分起草单位：中国信息通信研究院、南京华脉科技股份有限公司、江苏中博通信有限公司、南京普天通信股份有限公司、深圳日海通讯技术股份有限公司、深圳市科信通信技术股份有限公司、湖北凯乐科技股份有限公司、上海邮电设计咨询研究院有限公司、上海信电通通信建设服务有限公司。本部分主要起草人：刘泰、杨定宇、廖运发、吕捷、朱孟达、史红兰、陈宁虎、刘健、严森垒、夏军东、邵海波、欧阳星涛、张拥军、顾晶、陆志英。I
TiiKAoNiKAca

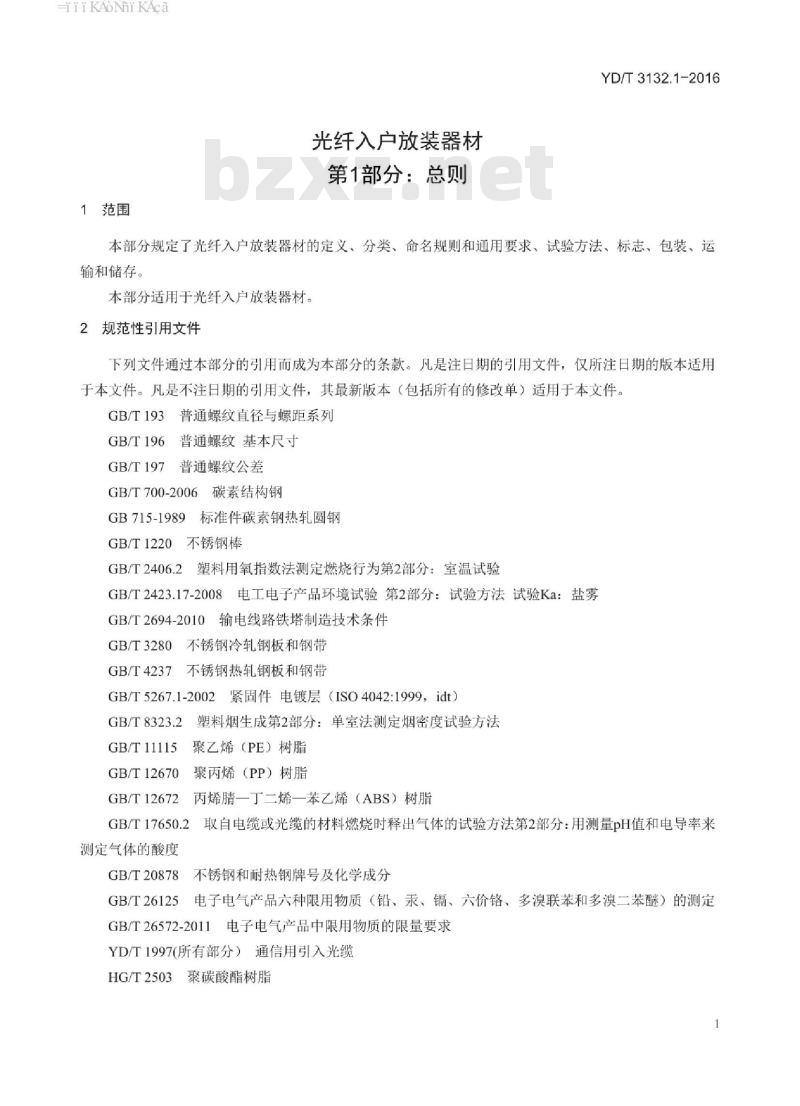

1范围
光纤入户放装器材
第1部分：总则
YD/T3132.1-2016
本部分规定了光纤入户放装器材的定义、分类、命名规则和通用要求、试验方法、标志、包装、运输和储存。
本部分适用于光纤入户放装器材。2规范性引用文件
下列文件通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T193
3普通螺纹直径与螺距系列
GB/T196普通螺纹基本尺寸
GB/T197普通螺纹公差
GB/T700-2006碳素结构钢
GB715-1989标准件碳素钢热轧圆钢GB/T1220不锈钢棒
GB/T2406.2塑料用氧指数法测定燃烧行为第2部分：室温试验GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2694-2010输电线路铁塔制造技术条件GB/T3280不锈钢冷轧钢板和钢带GB/T4237不锈钢热轧钢板和钢带GB/T5267.1-2002紧固件电镀层（ISO4042:1999，idt）GB/T8323.2塑料烟生成第2部分：单室法测定烟密度试验方法GB/T11115聚乙烯（PE）树脂
GB/T12670聚丙烯（PP）树脂
GB/T12672丙烯腈一丁二烯一苯乙烯（ABS）树脂GB/T17650.2取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：用测量pH值和电导率来测定气体的酸度
GB/T20878
不锈钢和耐热钢牌号及化学成分GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价铬、多漠联苯和多溴二苯醚）的测定GB/T26572-2011电子电气产品中限用物质的限量要求YD/T1997(所有部分）通信用引入光缆HG/T2503聚碳酸酯树脂
HiiKAoNiKAca
YD/T3132.1-2016

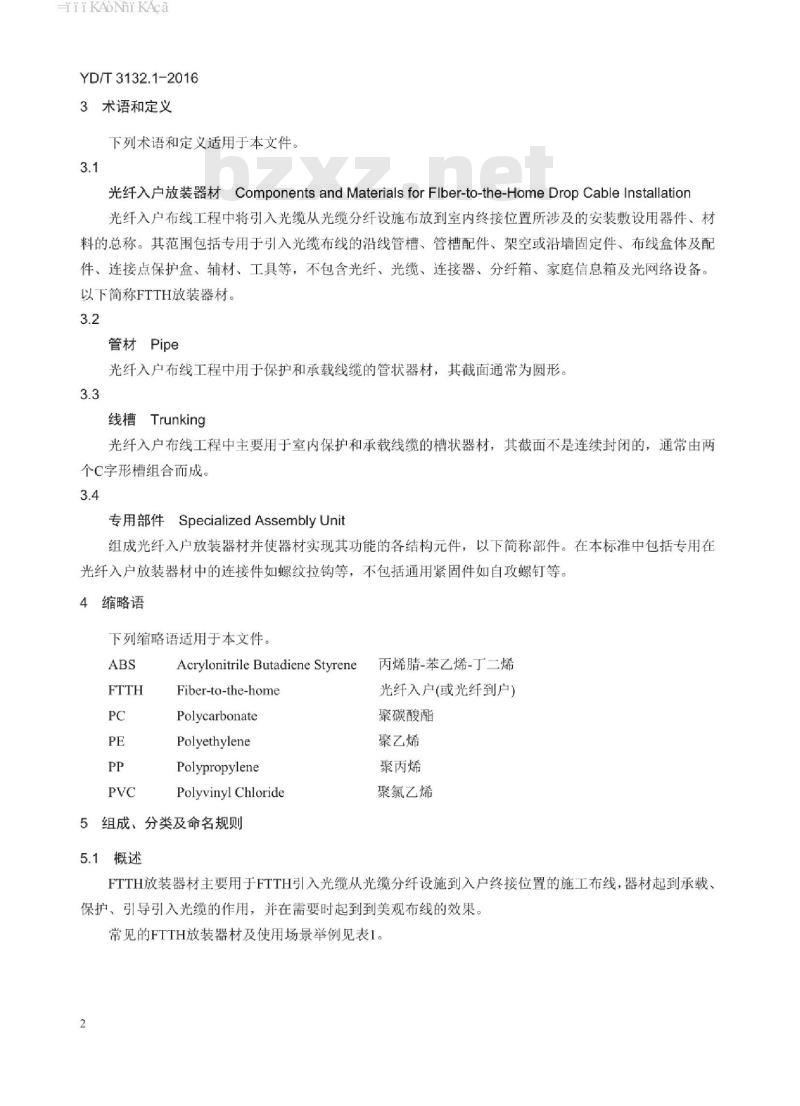

3术语和定义
下列术语和定义适用于本文件。3.1
光纤入户放装器材ComponentsandMaterialsforFIber-to-the-HomeDropCableInstallation光纤入户布线工程中将引入光缆从光缆分纤设施布放到室内终接位置所涉及的安装敷设用器件，材料的总称。其范围包括专用于引入光缆布线的沿线管槽、管槽配件、架空或沿墙固定件、布线盒体及配件、连接点保护盒、辅材、工具等，不包含光纤、光缆、连接器、分纤箱、家庭信息箱及光网络设备。以下简称FTTH放装器材。
管材Pipe
光纤入户布线工程中用于保护和承载线缆的管状器材，其截面通常为圆形。3.3
线槽Trunking
光纤入户布线工程中主要用于室内保护和承载线缆的槽状器材，其截面不是连续封闭的，通常由两个C字形槽组合而成
专用部件SpecializedAssemblyUnit组成光纤入户放装器材并使器材实现其功能的各结构元件，以下简称部件。在本标准中包括专用在光纤入户放装器材中的连接件如螺纹拉钩等，不包括通用紧固件如自攻螺钉等。4缩略语
下列缩略语适用于本文件。
Acrylonitrile Butadiene StyreneFiber-to-the-home
Polycarbonate
Polyethylene
Polypropylene
Polyvinyl Chloride
5组成、分类及命名规则
5.1概述
丙烯晴-苯乙烯-丁二烯
光纤入户(或光纤到户)
聚碳酸酯
聚乙烯
聚丙烯
聚氯乙烯
FTTH放装器材主要用于FTTH引入光缆从光缆分纤设施到入户终接位置的施工布线，器材起到承载保护、引导引入光缆的作用，并在需要时起到到美观布线的效果。常见的FTTH放装器材及使用场景举例见表1。TiiKAoNiKAca
使用场景
架空及吊挂布放
室外布放
沿墙布放
楼道或竖井布放
户内布放
表1常见FTTH放装器材及使用场景举例适用的FTTH放装器材
YD/T3132.1-2016
S型固定件、锚接件、C型拉钩、紧箍拉钩、抱箍拉钩、环形拉钩、夹板拉钩、拉钩螺栓、理线钢圈、钢带抱箍、缠绕管等光缆钉扣、波纹软管、实壁管、过路盒、管卡、入户孔保护盖、封堵填充胶泥等实壁管、波纹软管、过路盒、预留盒、光缆钉扣、管卡等直槽、地槽、弯槽、阳角槽、阴角槽、封洞槽、收尾槽、线槽软管、光缆钉扣、过墙套管、终端信息盒、连接点保护盒、缠绕管等注：室外布线场景常见于城市及农村既有低层建筑FTTH布线工程或其他不具备暗管布放条件的场所，通常从室外光缆分纤设施接引入光缆通过过墙孔等直接进入用户户内。楼道或竖井布放场景常见于既有公寓式住宅建筑FTTH布线工程，通常从楼内光缆分纤设施接引入光缆走暗管或明管进入用户户内5.2分类
5.2.1型式分类
5.2.2.1概述
按型式和在FTTH施工布线中的适用性不同，FTTH放装器材分为管材及管材配件类、线槽及线槽配件类、架空及吊挂固定件类、沿墙钉固固定件类、布线盒及布线盒配件类、连接点保护盒类、辅材及其他类。
5.2.1.2管材及管材配件类
管材及管材配件类器材在FTTH布线工程中起到保护及承载引入光缆的作用。主要包括：实壁管等硬质塑料管：主要用于竖井或楼道垂直布线、沿墙壁水平布线或墙内布线。波纹软管等可挠塑料管：主要用于沿墙布线或在弯角及过墙孔处保护光缆。一管材配件：包括双通管接头，三通管接头，入户孔保护盖等5.2.1.3线槽及线槽配件类
线槽及线槽配件类器材在FTTH布线工程中起到保护及承载引入光缆的作用，主要用于室内布线。线槽及线槽配件类器材主要包括：直槽：常用于沿墙面直线垂直或水平布线；一弯槽：常用于垂直直槽和水平直槽的连接；一一直角槽：包括阳角槽和阴角槽，常用于线槽在墙角处的连接；一线槽配件：包括光缆固定槽、封洞槽、收尾槽、线槽软管等。5.2.1.4架空及吊挂固定件类
架空及吊挂固定件类器材在室外架空或近距离沿墙面吊挂布放引入光缆时起固定作用并保证光缆的弯曲半径。主要包括S型固定件、锚接件、C型拉钩、紧箍拉钩、抱箍拉钩、环形拉钩、夹板拉钩、理线钢圈、钢带抱箍、拉钩螺栓等。5.2.1.5沿墙钉固固定件类
沿墙钉固固定件类器材在室内外沿墙布线时钉固固定光缆、管材等。包括光缆钉扣、管卡等。5.2.1.6布线盒及布线盒配件类
布线盒及布线盒配件类器材包括在FTTH布线工程中光缆沿途经过的盒体。主要有：过路盒：用于管材节点处的连接：一一预留盒：入户前的光纤盘存，也称为门头盒；3
HiiKAoNiKAca
YD/T3132.1-2016
布线盒配件：用于布线盒与管道的连接，包括锁扣、锁卡等。5.2.1.7连接点保护盒类
连接点保护盒对引入光缆间或引入光缆与尾纤连接处的热熔点或机械接续点起保护作用。5.2.1.8辅材及其他类
FTTH布线工程中使用的辅助材料及其他器材，包括T型过墙套管、缠绕管、纵包管、封堵填充胶泥、专用工具等。
5.2.2其他分类
FTTH放装器材也可按以下方法分类，但不限于以下分类方式：按材料分类：
按使用场景分类：
按阻燃特性分类：
按温度等级分类。
5.3规格
FTTH放装器材的规格由本标准的其他部分（以下称“产品规范”）规定。5.4命名规则
FTTH放装器材的型式和规格命名由总代号（用FH表示）、分类代号，分类子型号代号、特性代号和规格组成，各部分代号见表2，型号和规格表示方法如图1所示。表2光纤入户放装器材型号代号与含义总代号
分类代号
金属器件无燃烧特性代号。
管材及管材配件
线槽及线槽配件
架空及吊挂固定件
沿墙钉固固定件
布线盒及布线盒配件
连接点保护盒类
分类子型号代号
由产品规范
由产品规范
特性代号
燃烧特性+b
其他特性
代号及含义由
产品规范规定
燃烧特性代号按照无卤、低烟、阻燃的顺序表示，缺少其中某项特性时相应代号省略。例如，同时具有无卤、低烟、阻燃特性时燃烧特性代号表示为“WDZ”，仅具有无卤、阻燃特性时燃烧特性表示为“WZ”FH-
特性代号
分类子型号代号
分类代号
图1光纤入户放装器材型号规格表示方法HiiKAoNi KAca
6通用要求
6.1概述
YD/T3132.1-2016
FTTH放装器材的材料、规格和性能应与使用环境和预期用途相契合，满足引入光缆的安装条件，并保证光缆的机械载荷和弯曲半径处于合理范围。本章规定了FTTH放装器材产品的材料、外观要求，尺寸要求、机械性能、环境性能、防腐性能、阻燃性能、环保性能的通用要求，产品的具体要求由产品规范规定。
6.2材料
6.2.1概述
FTTH放装器材由单一部件或多种部件组成。部件可以是塑料部件、铁制部件、不锈钢部件、铝制部件或使用其他能满足器材性能要求的材料制成的部件，由产品规范具体规定。6.2.2塑料部件材料要求
组成FTTH放装器材的塑料部件使用的材料种类由产品规范规定，宜选用：—PE，应符合GB/T11115的规定：PP，应符合GB/T12670的规定：
—一ABS，应符合GB/T12672的规定：PC，应符合HG/T2503的规定：
或以上原材料的混合料，并加入为改进产品性能所必需的添加剂和填料。6.2.3铁制部件材料要求
6.2.3.1冷铁制部件宜采用GB715-1989中的BL3钢6.2.3.2具有螺纹的铁制部件除宜采用6.2.3.1条规定的钢材外，也可采用GB/T700-2006中的Q235碳素钢等。
6.2.3.3其他铁制部件宜采用GB/T700-2006中的Q235或Q235F碳素钢。6.2.3.4铁制部件应进行防腐处理，可采用热镀锌、电镀锌等工艺。6.2.4不锈钢部件材料要求
6.2.4.1不锈钢部件采用不锈钢的牌号应符合GB/T20878的规定。6.2.4.2制造不锈钢部件使用的不锈钢棒或不锈钢板应符合GB/T1220或GB/T3280、GB/T4237的规定。
6.3外观要求
6.3.1FTTH放装器材的塑料部件外表面应平整、光滑，无气泡、裂纹、凹陷、凸起、分解变色线及明显的杂质，部件边沿应平直圆滑、无波浪线、无尖角毛刺。6.3.2FTTH放装器材的金属部件的外观应平整、光洁，不允许有裂纹、烧伤等缺陷：允许有不超过部件允许公差的凹痕和不大于0.2mm的毛刺。6.3.3表面镀锌的铁制部件镀层应连续、均匀，除表面允许有深度和高度不大于厚度允许偏差的个别凹面、凸块、压痕、划伤或划痕外，不得有锈蚀凹坑等其他缺陷：6.3.4热镀锌部件在安装、连接和有配合的部位，不应有凸起的锌渣和锌瘤。6.3.5FTTH放装器材的各部件应色泽均匀。部件颜色由生产企业与客户协商确定，金属部件宜为金属5
HiiKAoNiKAca
YD/T3132.1-2016
色泽，室外用塑料部件宜为黑色或本色，室内用塑料部件宜为乳白色。同批次产品颜色应无目力可辨的明显差别。
6.4尺寸要求
6.4.1FTTH放装器材的尺寸和偏差在产品规范中具体规定6.4.2FTTH放装器材与引入光缆接触或对引入光缆形态造成影响部分的尺寸应与引入光缆的尺寸或弯曲半径相匹配，不得对引入光缆（自承吊线除外）产生明显挤压、扭曲作用或使引入光缆弯曲半径小于最小静态弯曲半径。器材的尺寸设计应按照YD/T1997各部分对光缆尺寸、最小静态弯曲半径的要求。6.4.3引入光缆的尺寸或最小静态弯曲半径未在YD/T1997中规定的，可参照客户或光缆生产企业提供的参数确定。
6.4.4需配合使用的FTTH放装器材之间尺寸应匹配，不得因匹配问题使引入光缆（自承吊线除外）产生明显挤压、扭曲或使引入光缆弯曲半径小于最小静态弯曲半径。6.4.5有螺纹的部件的螺纹尺寸和偏差应符合GB/T193、GB/T196和GB/T197的要求。6.5金属部件间的焊接要求
6.5.1永久连接的金属部件之间允许采用焊接连接。6.5.2焊缝应达到：外观均匀、成型较好，无弧坑、裂纹，焊缝金属与母材之间平缓过渡，焊渣和飞溅物基本清除干净。允许存在个别电弧擦伤和两个以下直径≤2.0mm且间隔≥5.0mm的气孔。6.5.3被焊接区域为环形的，焊缝应至少覆盖被焊接区域圆周的80%，且应使器材满足其机械性能要求，6.5.4焊缝应进行与被焊接母材相同工艺的防腐处理。6.6机械性能免费标准bzxz.net
6.6.1器材及器材各部件、各部件间匹配的机械性能要求在产品规范中具体规定。6.7环境性能
6.7.1器材及器材各部件的环境性能要求在产品规范中具体规定6.8防腐性能
6.8.1不锈钢部件和铝制部件应按照GB/T2423.17-2008进行盐雾试验（试验温度：35℃土2℃，试验时间：48h，盐水浓度5%），试验后表面应无目力可见的锈斑6.8.2热镀锌铁制部件的锌层厚度不低于65um，电镀锌铁制部件的锌层厚度不低于25um6.8.3热镀锌铁制部件表面应能通过硫酸铜试验4次（每次1min），试验后部件表面不得出现擦洗不掉的红色金属铜的沉积物。
6.8.4热镀锌铁制部件的锌层应与金属结合牢固，经落锤试验后锌层不剥离、不凸起。6.9塑料部件燃烧性能
6.9.1除在产品规范中另有要求外，塑料部件应具有阻燃特性，阻燃特性要求在产品规范中具体规定，6.9.2有阻燃特性的塑料部件室温氧指数应不低于28。6.9.3有阻燃特性的塑料部件宜具有无卤特性。具有无卤特性的部件应满足燃烧气体腐蚀性要求：燃烧时产生气体的pH值应不小于4.3，电导率应不大于10uS/mm；6.9.4有阻燃特性的塑料部件宜具有低烟特性。具有低烟特性的部件应满足：—烟密度(25kW/m2，无焰）：≤250：烟密度（25kW/m2，有焰）：≤1006
HiiKAoNiKAca
6.10环保性能
YD/T3132.1-2016
FTTH放装器材中铅、镉、汞、六价铬、多溴联苯、多溴二苯醚六类限用物质的含量应符合GB/T26572-2011的规定。
试验方法
FTTH放装器材的通用要求性能应按表3规定的试验方法进行验证。表3通用要求性能的试验方法
金属部件间的焊接要求
机械性能
环境性能
防腐性能
盐雾试验
镀锌层厚度
镀锌层硫酸铜浸蚀试验
镀锌层落锤试验
塑料部件燃烧性能
阻燃特性
氧指数（室温）
燃烧气体腐蚀性（pH值，电导率）烟密度
环保性能
限用物质的含量
本标准条文号
目力检查
试验方法
使用足够分辨力的适当量具测量”目力及足够分辨力的适当量具检查见产品规范
见产品规范
GB/T 2423.17-2008
本标准附录A
GB/T2694-2010附录A
GB/T2694-2010附录B
见产品规范
GB/T2406.2
GB/T17650.2
GB/T8323.2
GB/T26125
常用量具包括：1）游标卡尺、千分尺或千分表：2）标准规；3）角度样板、塞尺或特制检验模：4）钢板尺等8标志、包装、运输和储存
出厂的产品应在包装外体上进行标志，或在绑扎包装好的产品两端栓标志牌，标志的内容应包含：产品名称、型号规格；
生产企业名称/产品商标；
一包装数量：
生产日期，年、月：
毛重，kg：
保证储运安全的其他标志。
8.2包装
8.2.1FTTH放装器材应包装出厂，可单一型号进行包装也可将多种相匹配的器材成套包装。8.2.2采用单一型号包装方式的产品，包装方式和包装内的附件等由产品规范具体规定。8.2.3采用成套包装方式的产品，对其中所包含各型号的器材应有独立的内包装，并符合相应产品规范的规定。总包装中应附有：
YD/T3132.1-2016
一装箱清单：
必要的装配用附件及专用工具：—一产品合格证：
一一使用说明书（有需要时，应包括装配图）8.3
3运输
8.3.1产品在装卸运输时，应避免受剧烈撞击、抛摔和重压。8.4储存
8.4.1产品应储存在通风良好、干燥的库房中，其周围不应有腐蚀性气体存在，储存温度为一40°C～+55℃C，相对湿度不大于95%RH。已包装好的产品应放置在枕木或货架上，距离地面和墙壁的距离应分别不小于100mm和400mm。8.4.2
A.1概述
附录A
（规范性附录）
磁力测厚仪测定锌层厚度的方法（简称磁力法）YD/T3132.1-2016
本附录规定的方法，适用于热镀锌和电镀锌的锌层厚度测试。当结果发生争议时，热镀锌可按GB/T2694-2010中附录D测定锌层附着量指标：电镀锌可按照GB/T5267.1-2002中附录D中规定的方法进行测定。
A.2样品处理与要求
试验前应将样品锌层表面的油污、脏污等清除于净。样品不应有剩磁存在，如有剩磁应进行去磁。A.3仪器
磁力测厚仪，分辨率优于0.1um，测试范围超过0μum～100μm，探头直径应不大于2mm。A.4测试方法
测试时，应严格按照仪器厂商提供的测量规程或仪器的使用说明书进行操作。测试前应使用标准厚度试片对仪器进行校正。测试点应随机地分布于整个样品的镀锌层面，但边沿和棱角部位除外。每个样品的测试点应不少于6个。
A.5测试结果
样品的镀锌层厚度测试结果为样品各测量点镀锌层厚度实测结果的算数平均值。9
