YD/T 2327-2011
基本信息
标准号： YD/T 2327-2011
中文名称：ADSL 系统计费技术要求和检测方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：363936
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2327-2011.Technical requirements and testing methods for charging performance of ADSL system.
1范围
YD/T 2327规定了提供互联网ADSL接入业务的网络设备及其相关计费处理系统的计费技术要求和检测方法。
YD/T 2327适用于ADSL系统的时长计费检测。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
YD/T 1176-2002公用电信网计费的基本技术要求
3术语、 定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。
3.1.1
计费处理系统Billing System
指对原始计费信息进行预处理、批价等功能的计费数据处理系统。
3.1.2
宽带网络接入服务器Broadband Network Access Server
位于用户终端与IP骨干网之间的接入控制设备。可以为用户提供xDSL、LAN等接入方式，用户可以通过xDSL Modem或者网线直接接入Internet网。
3.1.3 ,
AAA服务器AAA Server
提供认证(Authentication) 、授权(Authorization) 和计费(Accounting) 功能的服务器。
3.2缩略语
下列缩略语适用于本标准。
AAA Authermtication Authorization Accounting 认证、授权和计费
ADSL Asymmetric Digital Subscriber Line 不对称数字用户线
1范围
YD/T 2327规定了提供互联网ADSL接入业务的网络设备及其相关计费处理系统的计费技术要求和检测方法。
YD/T 2327适用于ADSL系统的时长计费检测。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
YD/T 1176-2002公用电信网计费的基本技术要求
3术语、 定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。
3.1.1
计费处理系统Billing System
指对原始计费信息进行预处理、批价等功能的计费数据处理系统。
3.1.2
宽带网络接入服务器Broadband Network Access Server
位于用户终端与IP骨干网之间的接入控制设备。可以为用户提供xDSL、LAN等接入方式，用户可以通过xDSL Modem或者网线直接接入Internet网。
3.1.3 ,
AAA服务器AAA Server
提供认证(Authentication) 、授权(Authorization) 和计费(Accounting) 功能的服务器。
3.2缩略语
下列缩略语适用于本标准。
AAA Authermtication Authorization Accounting 认证、授权和计费
ADSL Asymmetric Digital Subscriber Line 不对称数字用户线
标准图片预览
标准内容

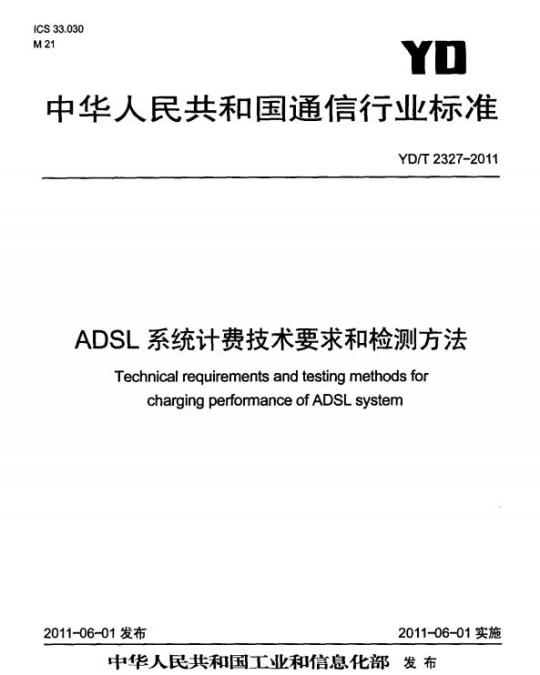

ICS33.030
中华人民共和国通信行业标准
YD/T 2327-2011
ADSL系统计费技术要求和检测方法Technicaf reguirements and testing methods forcharging performance of ADSL system2011-06-01 发布
2011-06-01实施
中华人民共和国工业和信息化部发布前言
范围-
2规范性引用文件：
3术语、定义和缩略语
4ADSL系统的计费技术要求..
5检测方法
6计费时长误差范围·
测试仪表要求
测试项基
参考文献
TTKNTKACA
YD/T 2327-2011
YD/T2327-2011
本标准在YD/T1176-2002（公用电信网计费的基本技术要求》的基础上，详细规定了ADSL系统中网络设备及其相关计费处理系统的计费技术要求和检测方法。本标准按照GB/T1.1-—2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院。本标准主要起草人：刘刚、刘一葬、刘楠、周开波、唐静波、刘橱。TTKANYKACA
1范围
ADSL系统计费技术要求和检测方法YD/T 2327-2011
本标准规定了提供互联网ADSL接入业务的网络设备及其相关计费处理系统的计费技术要求和检测方法。
本标准适用于ADSL系统的时长计费检测。2规范性引用文件
下列文件对于本标推的应用是必不可少的。凡是注日期的引用文件，仅所法目期的版本适用于本标推。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。YD/T 1176-2002
3术语、定义和缩略语
3.1术语和定义
公用电信网计费的基本技术要求下列术语和定义适用于本标准。3.1.1
计费处理系统BillingSystem
指对原始计费信息进行预处理、批价等功能的计费数据处理系统。3.1.2
宽带网络接入服务器BroadbandNetworkAccess Server位于用户终端与IP骨于网之间的接入控制设备。可以为用户提供xDSL、LAN等接入方式，用户可以通过xDSLModem或者网线真接接入Internet网。3.1.3
AAA服务器AAAServer
提供认证（Authentication），授权（Authorization）和计费（Accounting）功能的服务器。3.2缩略语
下列缩略语适用于本标准。
RADIUS
Autherntication Authorization AccoumtingAsymmetic Digital Subscriber LineBroadband Network Access ServerDigital Subscriber Line Access MultiplexerInternet Protocol
IP Control Protocol
Point-to-Point Protocol
PPP over Ethernet
Rermote Authentication Dial in User ServiceTTTKANTKACA
认证、授权和计费
不对称数字用户线
宽带网络接入服务器
数字用户线接入复用器
互联网协议
IP 控制协议
点到点协议
以太网土点到点协议
远端用户拨入整权服务
YD/T2327-2011
4ADSL系统的计费技术要求
4.1概述
ADSL系统的让费是由网络交换设备（DSLAM、以太网交换机等）、宽带网络接入服务器、AAA服务器、计费处理系统等部分相互协作、共同完成的。4.2宽带网络接入服务器的时间要求宽带网络接入服务器的时问与北京标准时问的最大允许误差为±30s。4.3计费点
对于ADSL用户来说，计费点位于ADSL系统中的宽带网络接入服务器。4.4计费方式和账单生成
ADSL业务采用详细计费方式，由系统中的宽带网络接入服务器通过与AAA服务器的相互协作完成对用户的认证、授权和原始计费信息的生成，AAA服务器将原始计费信息传送到计费处理系统，计费处理系统对原始计费信息进行预处理、批价等一系列操作后，最后生成给用户的账单。4.5计费开始和结束
4.5.1计费开始
用户接入认证通过，同时网络侧与用户谢IPCP配置阶段协商成功后开始计费。4.5.2计费结束
网络侧接收到用户侧发送的拆线请求或确认异常断线时应停止计费。网络侧确认异带断线的时间不能超过100s。Www.bzxZ.net
4.6计费时长分辨力
宽带网络接入服务器生成的原始计费信息中，接入开始时间和接入时长（接入结束时间)的分辨力值应不大于15。
4.7计费差错率
ADSL系统的计-数差错率应不大于10-。计费差错率=错误话单数/总话单数。其中，错误话单是指ADSL系统产生的多单，少单、重单以及计费时长超差的接入记录、费用超差的接入记录等，错误话单包括以上多种原因的，只让算1次。4.8原始计费信患肉容
宽带网络接入服务器和AAA服务器向计费处理系统输出的原始计费信息中应至少包括以下内容：a）用户名：
b）用户接入开始时间（格式：YYYYMMDDHHMMSS）；用户接入结束时问（格式：YYYYMMDDHHMMSS）月
d）用户接入时长（单位为秒（s));e)
接入终止原因：
f）用户MAC地址（可选）：
g）BNAS的 IP地址或 BNAS 的D标识（可选):分配给用户的IP地址信息（可选）；h）
BNAS设备从用户端口接收的包数（可选）2
TTIKANYKACA
j）BNAS设备发送给用户端口的包数（可选）k）BNAS设备从用户端口接收的字节数（可选）；I）BNAS设备发送给用户端口的字节数（可选）。4.9计费数据存储
YD/T2327-2011
计费处理系统应能提供有效的计费数据保存手段，并能提供查询接口和外部查询功能。计费系统中断后应对中断期间未采集的数据进行补采。计费处理系统应定期对计费信息等数据进行备份，计费数据在系统中保存的时间应不少于3个月。4.10费率设置
计费处理系统的费率应可修改。计费时段的划分、计费时段的费率、优惠时段的范围、优惠时段的收费（或折扣）及跨越优惠时段的处理，应符合相关部门的规定。4.11安全性管理
计费处理系统应设置安全机制，具有分级访问控制功能。计费处理系统还应提供安全审计功能，对系统中的重要安全事件进行审计：审计记录的内容至少应包括事件日期、时间、发起者信息、类型、描述和结果等内容，审计记录应保证无法被删除、修改和覆盖。4.12用户话单
计费系统提供给用户的ADSL接入业务详细话单中，至少应包括：主叫号码、用户接入日期、接入开始时间、接入时长、费用等内容。接入时长的分辨力值应不大于15。5检测方法
如图1所示，计费检测仪表通过仿真一定数量的ADSL用户接入到互联网，同时对仿真的所有用户的通信流程进行监测、采集和记录，经后台分析处理后产生仪表话单。再从ADSL计费系统中提取相应时间范围内所有仿真的ADSL用户经批价处理后的用户话单，与仪表话单自动比对得出计费检测结果。多条电话
双绞线
计费检测仪表
6计费时长误差范围
数字用户环路接入
复用器（DSLAMD
互联网
宽带网络报入服务器
(BNAS)
服务器
图1ADSL系统计检测示意图
计费时长误差范围的要求如公式（1）所示：—5×10-×x1.6≤(-x）≤5×103×x+2.1TTTKAONYKACA
计费处
理系统
YD/T 2327-2011
武中：
x—计费检测仪表的实测计费时长，分辨力为0.01s，单位为秒（s）：J——ADSL计费处理系统提供的同一接入的计费时长，分辨力为1s，单位为秒（s）。7测试仪表要求
7.1ADSL系统计费检测仪表的功能和要求7.1.1模拟和仿真ADSL用户终端的功能应能仿真ADSL用户正常的拨号、拆线等通信流程，还能模拟用户异常断线、认证通过后IPCP配置协商失败等特殊的通信流程。
7.1.2集成ADSLModem池的功能
为了能与局方的DSLAM便对接，计费检测仪表应具有ADSLModem池的集成功能，ADSLModem的数量应不小于仪表所仿真的ADSL用户数量。7.1,3接入模型参数设重功能
应能设置用户名、用户密码、认证参数、接入时间、接入时长、接入时间间隔、递增时长等参数并能按照设置的接入模型实现自动化测试。7.1.4信令流程的采集和记录功能应能在用户端采集通信过程中的信令消息并加注时标，同时提取有效的计费信息并存储记录。采集和记录功能不能影响仪表的仿真功能。7.1.5统计功能
应能按照用户名、接入日期、接入时间、接入时长、接入是否成功、接入终止原因等参数进行统计。7.1.6话单生成功能
应能通过分析接入ADSL系统的通信流程生成仪表话单。7.1.7批价设重功能
计费粒测仪表应具有一定能力的预置批价功能，并根据接入时长和批价计算出所记录接入的通信费用。7.1.8分辨力要求
计费检测仪表计费时长的分辨力值应不大于0.015。7.1.9计费时长的最大允许误差
计费检测仪表计费时长（12h内）的最大允许误差为土0.03s。7.1.10话单比对功能
应能将ADSL计费处理系统提供的用户话单和检测仪表生成的话单进行以下比对：a）用户话单相对检测仪表生成的话单产生的多单、少单、重单；b）计费时长正确和不正确的话单数目：C费用正确和不正确的话单数目。7.1.11容量和稳定性要求
成能支持多路ADSL用户的同时接入测试：至少能连续稳定工作48h，一次存储不少于4万次的接入记录。
7.1.12时间要求
计费检测仪表应能设定、修改当前时间：4
TTIKANYKACA
计费检测仪表的时间精度应不大于1×10？。7.2仪表使用条件
测试所用仪表应计虽合格，并在有效期内使用。7.3测试环境的要求
环境温度：15℃~30°℃。相对湿度：<80%，将试仪表交流电源电压：(220±11)V(50±2.5)Hz。检测现场应无剧裂动和影响测量结果的电磁于扰。8测试项目
测试项目1：时间检查
测试编号：1.1
考：YDT1176-2002
项目：时间检查
分项目：宽带网络接入服务器时间检查测试目的：
检验宽带网络接入服务器的时间与北京标准时间的误差预置条件：
测试流程：
YD/T2327-2011
通过中央人民广播电台接收北京标准时间，将宽带网络接入服务器时间与北京标准时间进行比较测试说期：
检查宽带网络接入服务器的时间与北京标准时间的误差，最大允许误差应满足±30s的要求，并记录检查结果
测试项目2：计费开始检查
测试编号：2.1
目：计费开始的检查
分项目：密码无效
测试目的：
在用户接入认证未通过的情况下，不应计费预置条件：
计费检测仪表中设置有效的用户名和不正确的密码测试流程：
计费检测仪表使用有效的用产名和不正确的密码发起接入请求测试说明：
1.用户按接入认证失败：
2.不应产生计费话单
TTTKONKACA
YD/T 2327-2011
测试编号：2.2
项目：计费开始信令的检查
分项目：IPCP配置阶段协商失败测试目的
用户接入认证通过，但网络侧与用户侧IPCP配置阶段协商失败时，不应计费预置条件：
1.计费检测仪表中设置有效的用户名和密码：2、计费检测仪表中设置启用异常的接入流程，在认证通过后始终不回 IPCP Confxure-Ack 信令测试流程：
1.计费检测仪表使用有效的用户名和密码发起接入请求：2.在认证通过后计费检测仪表始终不回IPCPconfigure-Ack信令：3.1后计费检测仪表发送拆线请求测试说明：
不应产生计费话单
测试项目3：计费结束检查
测试编号：3.1
爹考：
项目：计费结束信令的检查
分项目：异常断线的处理
测试目的：
网络侧应在100s 内完成异常断线情况的确认同时停止计费预置条件：
计费检测仪表中设置有效的用户名和密码测试流程：
1，计费检测仪表使用有效的用户名和密码发起接入请求：2.计费捡查仪裘在接入成功305后：闭塞该用户端口：3.从被测ADSL计费系统中提取本次测试的原始计费信息：4.将计费检测仪表产生的仪表话单与ADSL计费处理系统提供的用户话单进行计费时长的比对，计算出二者的时长差：
5.重复步骤1~410次，记录最大时长差；6.测试结束
测试说明：
1.计费检查仪表在闭塞用户端口的同时认为计费停止2. 测试流程步骤5中的最大时长差应≤100g6
TKNYKACA
测试项目4：计费差错率
测试编号：4.1
项且：ADSL系统计费楚错率
分项：
试民的：
计费差错率应满足车10-
预置条件：
被测ADSL系统应提供至少8条ADSL线路和相应的ADSL测试账号测试流程：
YD/T 2327-2011
1.将计费检测仪表接入到被测ADSL系统中，接入的 ADSL 路数不少于8；为每一路 ADSL设置有效的用户名和密码：
2.总测试次数应大于4万次，配好适当的接入模型，接入间隔大于10s，接入时长应全面盖（~12h的时长范围：至少带要包括以下测试时长：59s、1min~61s、1h、6h、12h，单个测试时长的试次数不小于5次；
3.计费仗表配置完成后开始测试；4.从被测ADSL计费处理系统中提取测试时间段内所有测试账号的用户话单，话单内容要求见4.1?节：5.将计费检测仪表产生的仪表话单与ADSL计费处理系统握供的用户话单进行比对：6.按4.7节统计出错误话单并计算计费差错率7.测试结束
测试说明：
1.测试对象为ADSL系统中的宽带网络接入服务器及其相关计费处理系统：2.测试流程步骤5中，当ADSL计费处理系统提供的用户话单的计费时长不满足第6节的要求时，被认为是一个计费时长超差的错误话单：3.测试流程步骤6中，计费差错率应满足≤10-的要求TTTKAONYKACA
YD/T 2327-2011
测试项目5：原始计费信息检查
测试编号：5.1
参考：YD/T 1176-2002（公用电信网计费的基本技术要求》项
目：原始计费信息内容检查
分项目：
试目的：
宽带网络接入服务器和AAA服务器向计费系统提供的原始计费信息中，应包含4.&节所列内容预置条件：
从AAA服务器中提取原始计费信息测试流程：
检查原始计费信息内容
测试说明：
1，AAA服务器以文件的形式提供整个测试过程的原始计费信息2.原始计费信息应包含4.8节所列内容。测试编号：5.2
目：用户话单内容捡查
分项目：
测试目的：
计费系统提供给用户的ADSL接入业务详细话单中，至少应包括：主叫号码、用户接入日期、接入开始时间，接入时长（或接入结束时间)、费用等内容预置案件：
从计费系统提取用户话单
测试流程：
捡查用户话单内窄
测试说明：
1.计费系统以文件的形式握供整个测试过程的用户话单：2.用户话单应包含4.12节所列内容测试项目6：费率设置功能检查
测试编号：6.1
参考：YD/T 1176-2002
项目：计费处理系统的检查
分项目：费率设置功能检查
测试目的
检查 ADSL计费处理系统对费率的设置功能预置条件：
测试流程：
1、检查计费处理系统是否有费率修改界面2.检查费率是否能被修改。
测试说明：
1.在测试步骤1中，应有费率修改界面；2.在测试步骤2中，费率应能被修改。测试项目7：计费数据存储检查
测试编号：7.1
参：YD/T 1176-2002
项目：让费处理系统的检查
分项目：计费数据存储
测试目的：
YD/T 2327-2011
计费处理系统应能提供有效的计费数据保存手段，并能提供查询接口和外部查询功能。计费数据在系统中保存的时间应不少于3个月
预置条件：
测试流程：
以ADSL计费处理系统中随机抽取一用户，要求提供该用户 3个月前的用户话单测试说明：
计费系统出具的用户话单应包含4.12节所列内容。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
