HG/T 2100-1991
基本信息
标准号:
HG/T 2100-1991
中文名称:液环式氯气泵用机械密封
标准类别:化工行业标准(HG)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:119856
相关标签:
液环式
氯气
泵用
机械
密封
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HG/T 2100-1991.
1主题内容与适用范围
HG/T 2100规定了液环式氯气泵用机械密封的结构型式、技术要求、试验、安装和使用要求。
HG/T 2100适用于液环式氯气泵转轴用机械密封。其工作参数为:出口压力0~0.49MPa,密封腔内工作温0~70℃,转轴的转速不大于3 000r/min。
2引用标准
GB 1184形状和位置公差未注公差的规定
GB 1239.2冷卷圆柱蜾旋压缩弹簧技术条件
GB 6556 机械密封的型式、 主要尺寸、材料和识别标志
JB 4236机械密封试验规范
3结构型式
液环式氯气泵用机械密封采用外装式单端面多弹簧聚四氟乙烯波纹管结构型式,如图1所示。
5.2.2各零件材料代号及其名称,按GB 6556 中5. 2的规定.
5.3标记示例:
MS HG/T 2100-91-080-YVTFF
表示液环式氯气泵用机械密封,公称直径为80mm(080), 各零件材料为:
6技术要求
6.1主要零件的技术要求
6.1.1旋转环和静止环密封端面的平面度不大于0.0009mm;静止环密封端面表面粗糙度Ra不大于0.2um;旋转环密封端面表面粗糙度Ra不大于0.4pum.
6.1.2静止环密封端面与轴线的垂直度按GB 1184 的7级公差。
6.1.3旋转环与转轴配合 部位的内孔尺寸公差为H7。表面粗糙度,Ra不大于1. 6 pm.
6.1.4弹簧主要参数的偏差或公差值按 GB 1239. 2的一级精度要求.
6.1.5同一套机械密封中各弹簧之间的自由高度差不大于0.5 mm.
6.2..性能要求
62.1机械密封泄漏量应不大于5 mL/ h.
6.2.2机械密封使用期应不少 于半年.
6.3压力试验
6.3.1静压试验压力为设计压力的1.25倍,隔离流体为清水,持续15 min,折算泄漏龙t应不大于3mL/h
6.3.2运转试验压力为最高使用压力。隔离流体为清水,持续运转5 h,每小时测量并记录介质压力、温度、转速和泄漏量.每小时的泄漏量不得大于5mL/ h。
标准内容

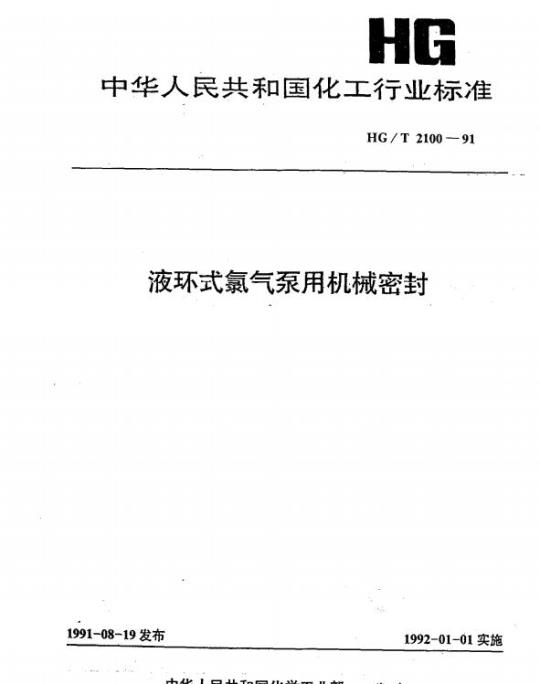

中华人民共和国化工行业标准
HG/T2100—91
液环式氯气泵用机械密封
1991-08-19发布
中华人民共和国化学工业部
1992-01-01实施
中华人民共和国化工行业标准
液环式氯气泵用机械密封
1主题内容与适用范围
HG/T2100-91
:本标准规定了液环式氯气泵用机械密封的结构型式、技术要求、试验、安装和使用要求。本标准适用于液环式氧气泵转轴用机械密封,其工作参数为:出口压力0~0.49MPa,密封腔内工作温度0~70c,转轴的转速不大于3000r/min,引用标准
GB1184形状和位置公差未注公差的规定GB1239.2冷卷圆柱螺旋压缩弹簧技术条件GB6556机械密封的型式、主要尺寸、材料和识别标志JB4236机械密封试验规范
3结构型式
液环式氧气泵用机械密封采用外装式单端面多弹簧聚四氟乙烯波纹管结构型式,如图1所示。图
1一密封垫2一静止环3旋转环;4—弹簧座;5弹簧:6分半夹紧环;一内六角螺钉:8一紧固螺钉;9—固定环;中华人民共和国化学工业部1991-08-19批准10一压盖:
11-螺钉:12一垫片
1992-01-01实施
4尺寸
HG/T2100--91
机械密封的外形尺寸及安装尺寸见图1和表1,表1
公称直径
5标记
S美标记符合点
MSHG/T2100-××x-xx××x
5.2材料代号
5.2.1各零件材料代号位置如下:尺
一材料代号(用5个字每表示,按5.2条的规定)公称直径(用3位数字表示,不足3位的数需在前面加零)
行业标准代号
机械密封英文缩写
HG/T2100—91
其它结构件材料
弹簧材料
辅助密封圈材料
静止环材料
旋转环材料
5.2.2各零件材料代号及其名称,按GB6556中5.2的规定,5.3标记示例:
MSHG/T2100-91-080-YVTFF
表示液环式氯气泵用机械密封,公称直径为80mm(080),各零件材料为:旋转环材料
静止环材料
辅助密封圈材料
弹簧材料
其它结构件材料
6技术要求
6.1主要零件的技术要求
填充聚四氟乙烯
氧化铝陶瓷
聚四氟乙烯
铬镍钢
铬镍钢
6.1.1旋转环和静止环密封端面的平面度不大于0.0009mm;静止环密封端面表面粗糙度Ra不大于0.2um;旋转环密封端面表面粗糙度Ra不大于0.4μm。6.1.2静止环密封端面与轴线的垂直度按GB1184的7级公差,6.1.3旋转环与转轴配合部位的内孔尺寸公差为H7,表面粗糙度Ra不大于1.6μm,6.1.4弹簧主要参数的偏差或公差值按GB1239.2的一级精度要求.6.1.5同一套机械密封中各弹贫之间的自由高度差不大于0.5mm,6.2.性能要求
62.1机械密封泄漏量应不大于5mL/h,6.2.2机械密封使用期应不少于半年。6.3压力试验
6.3.1静压试验压力为设计压力的1.25倍,隔离流体为清水,持续15min,折算泄漏量应不大于3mL/h.
63.2.运转试验压力为最高使用压力,隔离流体为清水持续运转5h,每小时测量并记录介质压力、温度、转速和泄漏量,每小时的泄漏量不得大于5mL/h。7安装与使用
7.1安装机械密封部位的轴(或轴套),的外径尺寸公差为h9,表面粗糙度Ra不大于1.6jm,7.2安装机械密封部位的轴(或轴套)的径向圆跳动公差应不大于0.06mm,转轴的轴向串动量应不大于0.3mm
7.3机械密封静止环端面与转轴的垂直度偏差应不大于0.1mm,7.4轴(或轴套)的端部按图2倒角,以便于安装,8检验规则
HG/T2100—91
圆滑连接
8.1机械密封出厂前应进行出厂试验,试验数量为同一规格的产品每批抽取1%,不足一百套至少抽取一套
8.2出厂试验应包括静压试验和运转试验。8.3机械密封新产品试制时必须按JB4236进行型式试验9标记与包装
9.1每套机械密封出厂用包装盒包装,包装盒上应标明产品标记、出厂日期、制造广名称。9.2产品出厂时应附有产品质量合格证,合格证内容包括产品名称、标记、数量、制造厂名称、检验部门和检验人员的签章及其日期。9.3制造厂应提供安装使用说明书9.4包装应能防止在运输和存过程中产品的损伤和零件的遗失。9.5产品贮存时不得露天存放和受重压,附加说明
本标准审中国花工装备总公司提出,本标准由化工部化工专用密封标准化技术委员会归口。本标准由锦西化工机械厂负责起草,北京化工学院参加起草。本标准主要起草人陈显瑞、蒙纪宁。中华人民共和国
化工行业标准.
液环式氟气泵用机械密封
1:HG/T2100-91冷准
编辑化工行业标准编辑部
(化工部标准化研究所)
邮政编码:100013免费标准下载网bzxz
印刷化工部标准化研究所
版权专有不得翻印
开本880×12301/16
5印张字数8000
1993年1月第一版
1993年1月第一次印刷
印数1~1000,
