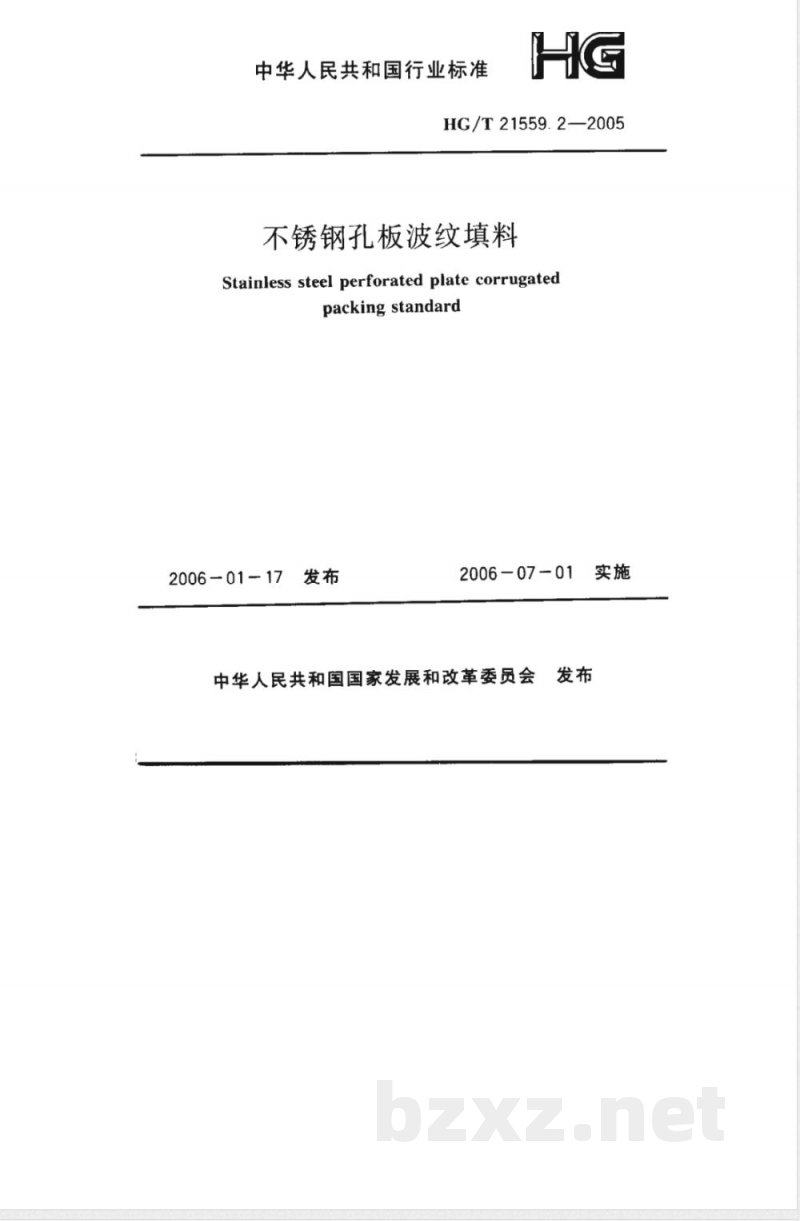

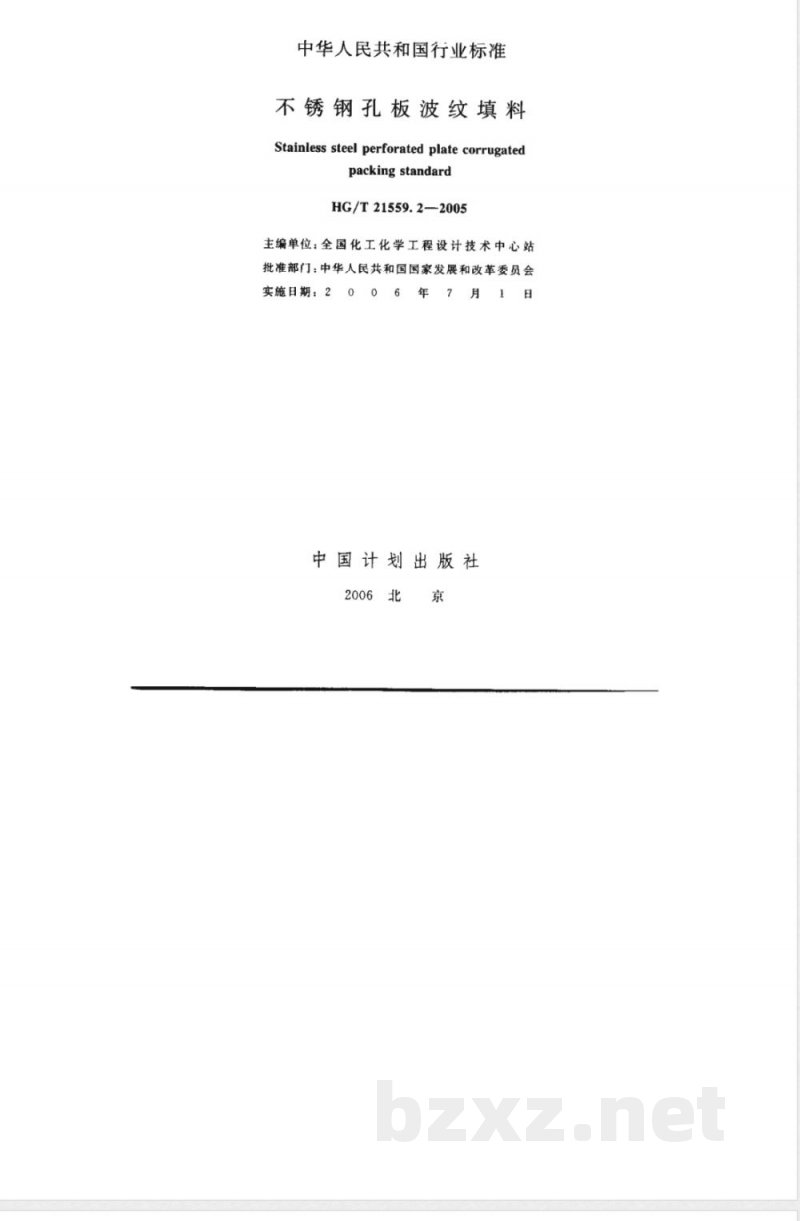

HG/T 21559.2-2005.Stainless steel perforated plate corrugated packing standard.
1总则
1.0.1HG/T 21559.2规定了不锈钢孔板波纹填料产品的标记、规格及特性,材料,制造要求,检验与验收,标志、包装及贮运等要求以及孔板波纹填料特性参数的计算。
1.0.2不锈钢孔板波纹填料是适用于气液传质分离塔设备中的填料，该填料适用温度为-200~400℃。
1.0.3该填料适用于不含固体颗粒及悬浮物、不易自聚的清洁气液物系。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 4239不锈钢和耐热钢冷轧钢带
3标记、规格及特性
3.1标记
3.2规格及特性
3.2.1不锈钢孔板波纹填料 是由不锈钢带压制成的若干波纹板片,按一定的直径要求垂直叠合组装成盘状的规整填料。相邻波纹板片的波纹倾斜方向相反,上下相邻填料盘的波纹片成90°交叉。结构尺寸见图3.2.1-1、图3.2. 1-2及表3.2. 1-1、表3.2.1-2。
3.2.2波纹板片 在压制波纹前需预先在板上冲孔并压制细纹,见图3.2.1-2、表3.2.1-2,或采用与细纹等效的滚压纹。
3.2.3表3.2.1-1中列出不锈钢孔板波纹填料的八种型号,选型的特征参数为填料的比表面积和波纹的倾角,可根据工艺设计要求选用。
