HG/T 2526-1993.
1主题内容与适用范围
HG/T 2526规定了氯化亚锡的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
HG/T 2526适用于金属锡与盐酸反应制得的工业氯化亚锡。该产品主要用于制镜和电镀工业中,也用作还原剂,媒染剂和漂白剂。
分子式:SnCl2.2H2O
相对分子质量:225. 65(按1989年国际相对原子质量)
2引用标准
GB/T 601化学试剂滴定分析(容量分析)用标准溶液的制备
GB/T 602化学试剂杂质测定用标准溶液的制备
GB/T 603化学试剂试验方法中所用制剂及制品的制备
GB/T 610.1化学试剂砷测定通用方法(砷斑法)
GB 1250极限数值的表示方法和判定方法
GB/T 6678化工产品采样总则
GB/T 6682分析实验室用水规格和试验方法
3技术要求
3.1外观:无色结晶。
3.2工业氯化亚锡应符合下表要求:
4试验方法
本标准所用试剂和水在没有注明其他要求时,均指分析纯试剂和GB/T 6682规定的三级水。
试验中所需标准溶液,杂质标准溶液,制剂及制品在没有注明其他要求时，均按GB/T 601、GB/T 602、GB/T 603之规定制备。
4.1氯化亚锡含量的测定
4.1.1方法提要
在酸性介质中,二价锡与硫酸铁铵反应使三价铁还原为二价铁。在硫磷混合酸条件下,以二苯胺磺酸钠作指示剂,用重铬酸钾标准滴定溶液滴定二价铁,从而计算出氯化亚锡含量。
4.1.2试剂和材料
4.1.2.1硫磷混合酸:取150 mL硫酸(GB 625)加入500mL水中,再加入150mL磷酸(GB 1282),稀释至1000mL;
4.1.2.2硫酸铁铵(GB 1279)溶液:100g/L。称取10g硫酸铁铵,溶于25mL盐酸(GB 622)中,加水稀释至100mL;
4.1.2.3重铬酸钾(GB 642)标准滴定溶液
4.1.2.4二苯胺磺酸钠指示液:5g/L。

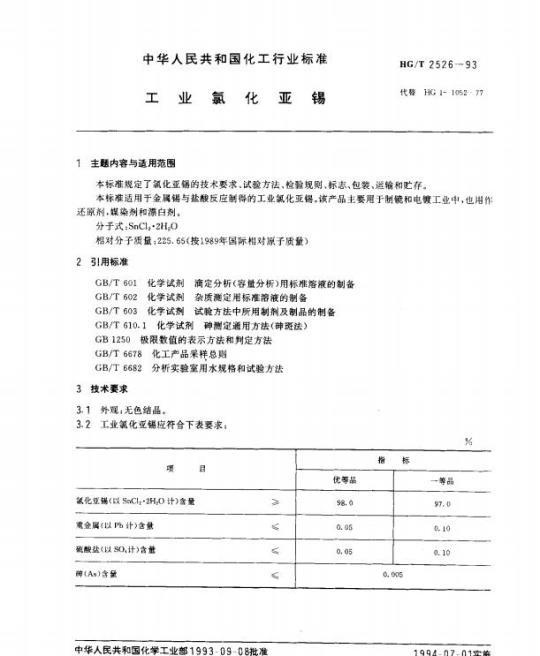

中华人民共和国化工行业标准
主题内容与适用范围
HG/T 2526- 93
代替HG1-105277
本标准规定了氯化亚锡的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于金属锡与盐酸反应制得的工业氯化亚锡。该产品主要用于制镜和电镀工业中，也用作还原剂，媒染剂和漂白剂。
分子式：SnCl2·2H,0
相对分子质量：225.65（按1989年国际相对原子质量）引用标准
GB/T601化学试剂滴定分析（容量分析）用标准溶液的制备GB/T602化学试剂杂质测定用标准溶液的制备化学试剂试验方法中所用制剂及制品的制备GB/T 603
GB/T 610.1
化学试剂砷测定通用方法(砷斑法)极限数值的表示方法和判定方法GB 1250
GB/T6678化工产品采样总
GB/T6682分析实验室用水规格和试验方法3技术要求
3.1外观：无色结晶。
3.2工业氯化亚锡应符合下表要求：%
氯化亚锡（以SnCl22H.O计）含量重金属(以Pb计)含量
硫酸盐(以SO.计)含量
砷(As)含量
中华人民共和国化学工业部1993-09-08批准优等品
一等品
1994-07-01实施
4试验方法
HG/T 2526-93
本标准所用试剂和水在没有注明其他要求时，均指分析纯试剂和GB/T6682规定的三级水。试验中所需标准溶液，杂质标准溶液，制剂及制品，在没有注明其他要求时，均按GB/T601、GB/T602.GB/T603之规定制备。
4.1氯化亚锡含量的测定
4.1.1方法提要
在酸性介质中，二价锡与硫酸铁铵反应使三价铁还原为二价铁。在硫-磷混合酸条件下，以二苯胺磺酸钠作指示剂，用重铬酸钾标准滴定溶液滴定二价铁，从而计算出氯化亚锡含量。4.1.2试剂和材料
4.1.2.1硫-磷混合酸：取150mL硫酸（GB625）加入500mL水中，再加入150mL磷酸（GB1282），稀释至1000mL；
4.1.2.2硫酸铁铵（GB1279)溶液：100g/L。称取10g硫酸铁铵，溶于25mL盐酸（GB622)中，加水稀释至100 mL；
4.1.2.3重铬酸钾(GB642)标准滴定溶液：c(1/6K,Cr.O,)约0.1mol/L；4.1.2.4二苯胺磺酸钠指示液：5g/L。4.1.3分析步骤
称取0.4g试样，精确至0.0002g，迅速置于盛有25mL硫酸铁铵溶液的锥形瓶中。加热至沸。加入50mL水，25mL硫-磷混合酸，加水至约200mL，加3滴二苯胺磺酸钠指示液，用重铬酸钾标准滴定溶液滴定至溶液由绿色变成紫色即为终点。同时做空白试验。
4.1.4分析结果的表述
以质量百分数表示的氯化亚锡(以SnCl·2H,O计）含量(X,)按式(1)计算：(V - V) ·c× 0.112 8 × 100X=
_ 11. 28(V- Va) .c
式中：c——重铬酸钾标准滴定溶液的实际浓度，mol/L；V—一滴定试料所消耗的重铬酸钾标准滴定溶液的体积，mL；V。空白试验时，所消耗的重铬酸钾标准滴定溶液的体积，mL；(1)
0.1128——与1.00mL重铬酸钾标准滴定溶液[c(1/6K,Cr2O,)=1.000mol/L]相当的，以克表示的氯化亚锡的质量；
m ~ 试料质量,g。
4.1.5允许差
取平行测定结果的算术平均值为测定结果，两次平行测定结果的绝对差值不大于0.2%。4.2重金属含量的测定此内容来自标准下载网
4.2.1方法提要
用盐酸与硝酸混合液将二价锡氧化为四价锡，用柠檬酸掩蔽干扰离子，在碱性介质中，硫化钠与重金属离子生成有色硫化物。与标准比色溶液目视比色。4.2.2试剂和材料
4.2.2.1盐酸(GB/T 622);
4.2.2.2硝酸(GB/T626);
4.2.2.3柠檬酸（GB/T9855）溶液：500g/L；522
HG/T 2526—93
4.2.2.4氢氧化钠（GB/T629)溶液：100g/L；4.2.2.5硫化钠（HG3一905)溶液：50g/L，临用前配制；4.2.2.6铅标准溶液：1mL溶液含0.01mgPb，临用前配制。用移液管移取10mL按GB/T602配制的铅标准溶液，置于100mL容量瓶中，用水稀释至刻度，摇匀。
4.2.3分析步骤
称取1.000.01g试样，置于100mL烧杯中。加2mL盐酸，3mL硝酸，煮沸2min，冷却。移入100ml容量瓶中，用水稀释至刻度，摇匀。用移液管移取10mL试验溶液，置于50mL比色管中，加2mL柠檬酸溶液。用氢氧化钠溶液调节pH值约为7（用pH试纸检验），并过量5mL，加1mL硫化钠溶液，用水稀释至刻度。摇匀。放置10min。所星颜色不得深于标准比色溶液。标准比色溶液的制备：用移液管移取5mL（对优等品）或10mL（对一等品）铅标准溶液，置于50ml比色管中，加水至10mL，加入0.5mL盐酸，与试验溶液同时同样处理。4.3硫酸盐含量的测定
4.3.1方法提要
在酸性条件下，用氯化钡沉淀硫酸根离子。与硫酸钡标准比浊溶液目视比浊。4.3.2试剂和材料
4.3.2.1 95%Z醇(GB/T 671);
4.3.2.2盐酸(GB/T622)溶液：1+1；4.3.2.3氯化钡(GB/T652)溶液：100g/L；4.3.2.4硫酸盐标准溶液：1mL含0.1mgSO4。4.3.3分析步骤
4.3.3.1试验溶液的制备
称取2.00士0.01g试样，置于100mL烧杯中，加入6mL盐酸溶液，溶解。移入100mL容量瓶中，加水稀释至刻度，摇匀（必要时干过滤）。制得试验溶液A。用于硫酸盐和碑含量的测定。4.3.3.2测定
用移液管移取25mL试验溶液A，置于50mL比色管中。加入5mL乙醇，5mL氯化钡溶液。加水至刻度，摇匀，放置20min。所呈浊度不得深于标准比浊溶液。标准比浊溶液的制备：用移液管移取2.5mL（对优等品）或5.0mL（对一等品）硫酸盐标准溶液，置于50mL比色管中，加1.5mL盐酸溶液，加水至25mL。与试验溶液同时同样处理。4.4砷含量的测定
4.4.1方法提要
在酸性溶液中，用碘化钾和氯化亚锡将As（V）还原为As（Ⅲ），加锌粒与酸作用，产生新生态氢，使As（Ⅲ）进一步还原为砷化氢。砷化氢气体与溴化汞试纸作用时，产生棕黄色斑点，与标准色斑进行比较。
4.4.2试剂和材料
4.4.2.1无砷锌(GB/T2304)；
4.4.2.2碘化钾(GB/T1272)；
4.4.2.3盐酸(GB/T622)溶液：1+1；4.4.2.4氯化亚锡（GB/T638)溶液：400g/L；4.4.2.5砷标准溶液：1mL含0.001mgAs，临用前配制。用移液管移取1mL按GB602配制的砷标准溶液，置于100mL容量瓶中，加水至刻度，摇匀；4.4.2.6溴化汞（HG1398)试纸；523
4.4.2.7乙酸铅(HG3-974)棉花。4.4.3仪器、设备
\一般实验室用仪器、设备及
4.4.3.1定器。
见GB/T610.1第5章。
4.4.4分析步骤
HG/T 2526-93
用移液管移取2.50mL试验溶液A，置于定砷器的广口瓶中，加水至约70mL，加入12mL盐酸溶液，1g碘化钾，0.2mL氯化亚锡溶液，摇匀。放置10min。加入5g无砷锌，立邸将已装好乙酸铅棉花和漠化汞试纸的玻璃管塞紧于广口瓶上。在25～30℃下，于暗处放置1h。溴化汞试纸所呈颜色不得深于标准色斑。
标准色斑的制备：用移液管移取2.50mL砷标准溶液，与试验溶液同时同样处理。5检验规则
5.1工业氮化亚锡应由生产厂的质量监督检验部门按本标准的规定进行检验。生产厂应保证所有出厂的产品都符合本标准的要求。每批出厂的产品都应附有质量证明书，内容包括：生产厂名、产品名称、等级、净重、批号或生产日期、产品质量符合本标准的证明和本标准的编号。5.2使用单位有权按照本标准的规定对收到的工业氯化亚锡进行验收。验收应在货到之日起-个月内进行。
5.3每批产品不超过10t。
5.4工业氯化亚锡的采样应按GB/T6678第6.6条规定确定采样单元数。采样时扒开表面约5cm厚的试样，将采样器自包装单元的中心垂直线插入至料层深度的3/4处采样。将所采样品在封闭的容器中混匀后，取出平均样不得少于500g。将所采样品分装于两个清洁、干燥、带磨口塞的瓶中，密封。瓶上粘贴标签，注明：生产厂名、产品名称、等级、批号、采样日期和采样者姓名。一瓶供检验用，另一瓶保存三个月备查。5.5检验结果如有一项指标不符合本标准的要求，则应重新自两倍量的包装单元中采样进行核验。核验结果即使有一项指标不符合本标准的要求，则整批产品不能验收。5.6当供需双方对产品质量发生异议时，按照《全国产品质量仲裁检验暂行办法》的规定办理。5.7采用GB1250规定的修约值比较法判定检验结果是否符合标准。6标志、包装、运输、贮存
6.1工业氯化亚锡的包装容器上应有牢固清晰的标志，内容包括：生产厂名、产品名称、商标、等级、净重、批号或生产日期及本标准编号。6.2工业氯化亚锡采用三种包装。6.2.1铁桶包装。内包装采用两层聚乙烯塑料薄膜袋，规格尺寸：360mm×450mm或530mm×500mm，厚度为0.05mm。外包装采用铁桶，规格尺寸：280mm×320mm或300mm×480mm，厚度为0.5mm。每批包装材料的性能和检验方法应符合有关规定。工业氯化亚锡每桶净重25或50kg。6.2.2木桶包装。内包装采用两层聚乙烯塑料薄膜袋，规格尺寸：450mm×500mm，厚度为0.05mm。外包装采用木桶，规格尺寸：$300mm×400mm。每批包装材料的性能和检验方法应符合有关规定。工业氟化亚锡每桶净重30kg。
6.2.3塑料桶包装。内包装采用两层聚乙烯塑料薄膜袋，规格尺寸：510mm×530mm，厚度为0.05mm。外包装采用塑料桶，规格尺寸：$330mmX460mm。每批包装材料的性能和检验方法应符合有关规定。工业氯化亚锡每桶净重40kg。6.3工业氟化亚锡采用兰种封口方式。521
HG/T2526—93
6.3.1采用铁桶包装时，内袋用维尼龙绳或其他质量相当的绳人工扎口，或用与其相当的其他方式封口;铁桶用压盖形式密封、焊牢。6.3.2采用木桶包装时，内袋用维尼龙绳或其他质量相当的绳人工扎口，或用与其相当的其他方式封口；木桶加盖密封，用钉钉牢。6.3.3采用塑料桶包装时，内袋用维尼龙绳或其他质量相当的绳人工扎口，或用与其相当的其他方式封口；塑料桶加内盖封口，外盖拧紧。6.4工业氯化亚锡在运输过程中应有遮盖物。6.5工业氯化亚锡应贮存在干燥通风的库房内。6.6从生产之日起三个月内工业氯化亚锡应符合本标准的要求。附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由化学工业部关津化工研究院归口。本标准由化学工业部天津化工研究院和广州立新化工厂负责起草。本标准主要起草人李景鸽、王琪、彭嘉玲、章旨玮。525
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
