GB/T 43795-2024
基本信息
标准号： GB/T 43795-2024
中文名称：磁性氧化物制成的磁心机械强度测试方法
标准类别：国家标准(GB)
英文名称：Test method for the mechanical strength of cores made of magnetic oxides
标准状态：现行
发布日期：2024-03-15
实施日期：2024-10-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：2455917
标准分类号
标准ICS号：电气工程>>电工设备元件>>29.100.10磁性元件
中标分类号：电子元器件与信息技术>>电子元件>>L19磁性元器件
关联标准
出版信息
出版社：中国标准出版社
页数：20页
标准价格：38.0
相关单位信息
起草人：林理文、林昌健、陈博、王熙俊、王震宇、韩光辉、周经中、李娜、刘志强、张维、雷鹰、范磊、吴华成、郑鹏宇、张凯、叶志龙、刘芳亮、李小龙、李毅、李岩、莫烨强、孙永亮、吴昉赟、高艳滨等
起草单位：厦门乐钢材料科技有限公司、沈阳中科环境工程科技开发有限公司、厦门大学、国网冀北电力有限公司电力科学研究院、广东腐蚀科学与技术创新研究院、中核核电运行管理有限公司、南方电网产业投资集团有限责任公司、中交公路规划设计院有限公司等
归口单位：全国磁性元件与铁氧体材料标准化技术委员会(SAC/TC 89)
提出单位：中华人民共和国工业和信息化部
发布部门：国家市场监督管理总局 国家标准化管理委员会
标准简介
本文件描述了磁性氧化物制成的磁心机械强度的测试方法。
本文件适用于大多数E型磁心、ETD型磁心、I型磁心和环形磁心，对于其他类型磁心如U型磁心，则可按照相关方达成一致的衍生方法进行测试。
本文件也适用于金属磁粉心的机械强度测试。
标准图片预览
标准内容
ICS29.100.10
CCSL19

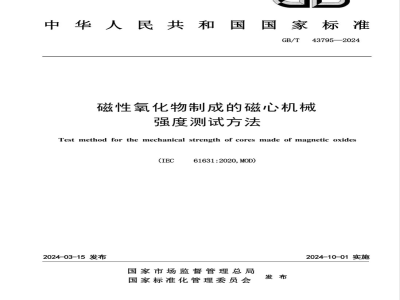

中华人民共和国国家标准
43795—2024
磁性氧化物制成的磁心机械
强度测试方法
Test method for the mechanical strength of cores made of magnetic oxides(IEC
2024-03-15发布
61631:2020,MOD）
2024-10-01实施
国家市场监督管理总局
国家标准化管理委员会
规范性引用文件
术语和定义
测试磁心支架和加荷压头
测试装置
湿度测量装置
测试磁心
测试磁心的数量
注意事项
测试条件
测试程序
E型磁心的测试
I型磁心的测试
环形磁心的测试
附录A（规范性）
强度测试用E型磁心及其支架的标准尺寸E型磁心的尺寸标注
测试磁心支架
环形磁心的标准尺寸和强度测试方法附录B（规范性）
环形磁心的尺寸标注
环形磁心机械强度测试方法的选择B.2
参考文献
E法测试
图2W法测试.1
T法测试.bzxZ.net
图4M法测试
I型测试
GB/T43795—2024
437952024
拉伸法
图７剪切法
图8压力法
E型磁心的尺寸标注
图B.1环形磁心的尺寸
测试磁心支架
环形磁心的尺寸标注
GB/T43795—2024
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用IEC61631:2020《磁性氧化物制成的磁心机械强度测试方法》。本文件与IEC61631:2020相比做了下述结构调整：6.2.4.1对应IEC61631:2020的6.2.4.1和6.2.4.2.1,6.2.4.2对应IEC61631:2020的6.2.4.2.2，6.2.4.3对应IEC61631:2020的6.2.4.2.3,6.2.4.4对应IEC61631:2020的6.2.4.2.4；删除了IEC61631:2020的A.1.其部分内容移至A.2。本文件做了下列编辑性改动：
增加了L和H的标称尺寸说明（见A.2)：一更改了表A.1中脚注的顺序，合并了脚注内容；更改了B.1的标题，以体现文中内容。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国磁性元件与铁氧体材料标准化技术委员会(SAC/TC89归口。
本文件起草单位：横店集团东磁股份有限公司、中国电子技术标准化研究院、马鞍山新康达磁业有限公司、山东春光磁电科技有限公司、中国电子科技集团公司第九研究所、海安县鹰球磁性元器件有限公司、郴州市久隆旺高科电子有限公司、常熟皮爱尔奇磁性科技有限公司、浙江省计量科学研究院、深圳市铂科新材料股份有限公司。
本文件主要起草人：张爱国、崔莹、包大新、赵光、宋兴连、彭清贵、殷金喜、陆明岳、马跃泉、虞志书、阮佳林、朱东梅。
437952024
本文件的目的是使各方对材料开发、质量检测、性能评定和数据采集取得一致。为了减小由测试方法产生的误差，本文件严格限定了测试样品的放置和测试仪器的功能，包括测试夹具。为比较磁性氧化物磁心的性能，测试结果中列出了所有相关因素。由于很难控制所有的机械因素，因此不可能对特定的表面处理进行严格的标准化。但是，在报告中宜说明表面的状态，因为在某些类型的测试中，表面缺陷会对机械强度产生较大的影响（见第6章）。对于由机械强度数据外推到其他几何形状、多轴向加荷、其他速率的加荷或者其他环境条件，宜保持审慎的态度。机械强度测试样品的断裂点对限制强度缺陷（例如，气孔、大晶粒和杂质富集）的属性和位置有指导价值强度测试的结果受以下因素的综合影响：材料的微结构、测试磁心的表面处理过程、测试磁心的尺寸和形状、测试仪器的力学参数、施加载荷的速率、环境大气的相对湿度。由于磁性氧化物磁心的陶瓷特性，从大量相同规格的磁心测试中得到的结果相当宽泛，因此对测试结果的采纳需谨慎。IN
1范围
磁性氧化物制成的磁心机械
强度测试方法
本文件描述了磁性氧化物制成的磁心机械强度的测试方法。GB/T43795—2024
本文件适用于大多数E型磁心、ETD型磁心、I型磁心和环形磁心，对于其他类型磁心如U型磁心，则可按照相关方达成一致的衍生方法进行测试。本文件也适用于金属磁粉心的机械强度测试2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
2金属材料静力单轴试验机的检验第2部分：拉力蠕变试验机施加力的检验IS07500-2
staticuniaxialtesting
machines—Part2:Tensioncreepmaterials-Verification
(Metallic
ting machines-Verification of the applied force)注：GB/T16825.2一2018静力单轴试验机的检验第2部分：拉力蠕变试验机施加力的检验（IS07500-2：2006,IDT)
3术语和定义
下列术语和定义适用于本文件。ISO和IEC在下列地址中维护术语数据库以便在标准中使用：●IEC电子百科：http://www.electropedia.org/;●ISo在线浏览平台：http:/www.iso.org/obp3.1
机械强度
mechanical strength
当氧化物磁心受到弯曲应力时，其断裂瞬间记录的最大力。4装置
4.1测试磁心支架和加荷压头
测试磁心应根据其尺寸，支撑在可自由移动的辊棒或者放在平面支架上（见6.2）。加荷压头、辊棒和拉伸杆或平面支架应由硬度为40HRC～60HRC的硬化钢制成。加荷压头和辑棒的半径应为2mm,拉伸杆的拉伸头与被测磁心接触部分的半径为2mm。加荷压头和拉伸杆应连接到测试和记录负荷的装置上。
4.2测试装置
测试装置应为一个机械试验机，能够在加荷压头上施加足够大的力来折断测试磁心。设备应能匀GB/T43795—2024
速加载负荷。设备应配备一个装置，用来记录施加在测试磁心上的峰值负荷。测量设备的精度应为指示负荷的1%。应按照IS07500-2的要求对机械力进行校准。4.3湿度测量装置
应选用相对湿度最大允许误差为土2%的湿度测量装置，例如吸气式干湿计或旋转式干湿计，但不限于此。
5测试磁心
5.1通则
测试磁心的选择应由相关各方商定。任何加工面对机械强度都会产生重要影响（见引言），因此磁心可以加工成特定的尺寸。
5.2测试磁心的数量
对于材料开发、表征或质量检测，测试磁心的最小数量应为5只。对于强度数据的统计评估（例如，威布尔参数），测试磁心的最小数量应为30只。为比较不同材料的数据，重要的是样品数要足够大，这样得出的结果才具有足够的统计可信度。可信度一般依赖于测试结果的数量及其分散度。由于可信度的限制，宜基于统计考虑因素来确定测试样品的数量。
5.3注意事项
准备好的测试磁心宜小心操作以避免额外损伤。测试磁心在任何时候都宜分开保存，运输时宜单独包裹。
6测试
6.1测试条件
测试应在15℃~35℃的环境温度下进行。在一系列测试过程中，温度的变化不应超过3℃，相对湿度应为45%～85%且变化不应超过10%。6.2测试程序
6.2.1通则
测试磁心应按照6.2.2.2、6.2.2.3、6.2.2.4、6.2.2.5、6.2.3、6.2.4.2、6.2.4.3或6.2.4.4的要求放置在测试装置中（见图1～图8）。强度测试用E型磁心及其支架的标准尺寸应符合附录A的规定。E法测试和W法测试能够用于材料相关的测试，M法测试和T法测试能够用于制造过程相关的测试。I法测试建议仅用于扁平磁心，例如天线棒。拉伸法、剪切法和压力法仅适用于环形磁心。由于测试磁心上部和下部的面不会绝对平行，因此应预加5N～25N的负荷，然后以5mm/min20mm/min的加载速度施加测试力，直到测试磁心断裂。应记录断裂瞬间的负荷。断裂的碎片应确认并保存，以便后期断面显微观察。2
6.2.2E型磁心的测试
6.2.2.1尺寸
E型磁心的规格和尺寸见IEC63093-8。6.2.2.2E法测试
43795—2024
尺寸大于或等于E13的测试磁心应放在辊棒上面，尺寸小于E13的测试磁心应放在平面支架上，如图1所示。应通过加荷压头来施加负荷，并记录断裂瞬间的负荷。单位为毫米
辊棒支架
6.2.2.3W法测试
加荷压头
图1E法测试
加荷压头
平面支架
尺寸大于或等于E13的测试磁心应放在辊棒上面，尺寸小于E13的测试磁心应放在平面支架上，如图2所示。应通过加荷压头来施加负荷，并记录断裂瞬间的负荷。GB/T43795—2024
6.2.2.4T法测试
加荷压头
辊棒支架
图2W法测试
加荷压头
平面支架
单位为毫米
应按图3所示放置测试磁心。当测试磁心尺寸大于或等于E32时，负荷应通过辊棒加在磁心的腿
上，如图3所示。当测试磁心的尺寸小于E32时，
应经相关方协商，
通过夹具施加负荷，并记录断裂瞬间的负荷。
单位为毫米
6.2.2.5M法测试
测试磁心大于或等于E32
图3T法测试
尺寸大于或等于E13的测试磁心应放在辊棒上面，尺寸小于E13的测试磁心应放在平面支架上，如图4所示。应通过加荷压头来施加负荷，并记录断裂瞬间的负荷。6.2.3I型磁心的测试
辊棒支架
加荷压头
图4M法测试
GB/T43795—2024
单位为毫米
加荷压头
平面支架
的测试磁心应放在辊棒上面，尺寸小于I13的测试磁心应放在平面支架尺寸大于或等于I13
上，如图5所示。应通过加荷压头来施加负荷，并记录断裂瞬间的负荷。单位为毫米
加荷压头
口荷压头
环形磁心的测试
6.2.4.1通则
辊棒支架
图5I型测试
环形磁心的规格和尺寸见IEC
B的规定。
平面支架
63093-12。环形磁心的尺寸标准和强度测试方法选择应符合附录环形磁心强度有三种测试方法，应按相关方的约定选择。应通过夹具来施加负荷，并记录断裂瞬间的负荷。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
