首页 > 公共安全行业标准(GA) > GA/T 451-2020 居民身份证卡体技术规范
GA/T 451-2020

基本信息

标准号: GA/T 451-2020

中文名称:居民身份证卡体技术规范

标准类别:公共安全行业标准(GA)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:7651855

相关标签: 居民身份证 卡体 技术规范

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GA/T 451-2020.Technical specifications for card body of Resident Identity Card.
1范围
GA/T 451规定了居民身份证卡体的技术要求、检验方法、检验规则、标志包装、运输及贮存。
GA/T 451适用于居民身份证卡体。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GA/T 448居民身 份证总体技术要求
GA/T 449- -2013 居 民身份证术语
GA/T 455居民身份证印刷要求
ISO/IEC 10373-1:1998识别卡测试方法 第1部分:通用性能测试
ISO/IEC 10373-6:2001识别卡测试方法第6部分:邻近卡
ISO/IEC 14443-1 :2000识别卡无触点集成电路卡 邻近卡第 1部分:物理特性
3术语
GA/T 449- -2013 界定的以及下列术语和定义适用于本文件。
3.1八联卡卡体the piece with eight card bodies
含八个身份证卡体的片张。
3.2单卡卡体the piece with one card body
含一个身份证卡体的片张。
4技术要求
4.1构成
居民身份证卡体由PETG材料为载体的元件层、公共信息层.物理防伪层和保护层等热压而成。卡体和表面打印膜经热压.冲切,制成居民身份证证件.

标准图片预览






标准内容

ICS35.240.15

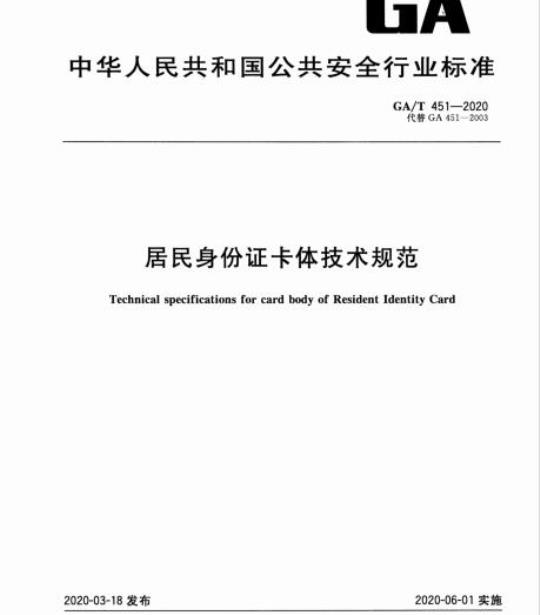

中华人民共和国公共安全行业标准GA/T451—2020
代替GA4512003
居民身份证卡体技术规范
Technical specifications for card body of Resident Identity Card2020-03-18发布
中华人民共和国公安部
2020-06-01实施
规范性引用文件
技术要求
尺寸规格
初始化
剥离强度
机械强度
紫外线
X-射线
交变磁场
交变电场
静态磁场
检验方法
卡体尺寸
卡体外观
正面、背面公共信息层对位
初始化
剥离强度
机械强度
紫外线
X-射线
交变磁场
交变电场
静电·
静态磁场·
检验规则
类别与项目
定型检验
例行检验
出厂检验
-rrKaeerKAca-
GA/T451—2020
GA/T451—2020
标志、包装、运输和贮存
7.1标志
-rKaeerkAca-
本标准按照GB/T1.1—2009给出的规则起草。GA/T451—2020
本标准代替GA451一2003《居民身份证卡体技术规范》,与GA451—2003相比主要变化如下:修改为推荐性标准;
修改了规范性引用文件GA/T448,GA/T449,GA/T455的版本号(见第2章,2003年版的第2章);
增加了检验方法判断结果描述(见第5章,2003年版的第5章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由公安部治安管理局提出。本标准由公安部计算机与信息处理标准化技术委员会归口。本标准起草单位:公安部第一研究所。本标准主要起草人:聂岩、霍玉洁、翁楠昌、王靖、白敦、董兵、周利、刘春苗、王毅。本标准所代替标准的历次版本发布情况:-GA451-—2003。
-riKacerKAca-
1范围
居民身份证卡体技术规范
GA/T451—2020
本标准规定了居民身份证卡体的技术要求、检验方法、检验规则、标志、包装、运输及贮存。本标准适用于居民身份证卡体。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GA/T448居民身份证总体技术要求GA/T449—2013居民身份证术语
GA/T455居民身份证印刷要求
ISO/IEC10373-1:1998
3识别卡测试方法第1部分:通用性能测试ISO/IEC10373-6:2001
识别卡测试方法第6部分:邻近卡ISO/IEC14443-1:2000
3术语
识别卡无触点集成电路卡邻近卡第1部分:物理特性GA/T449—2013界定的以及下列术语和定义适用于本文件。3.1
八联卡卡体
thepiecewitheightcardbodies
含八个身份证卡体的片张。
thepiece with onecard body
单卡卡体
含一个身份证卡体的片张。
4技术要求
4.1构成
居民身份证卡体由PETG材料为载体的元件层、公共信息层、物理防伪层和保护层等热压而成。卡体和表面打印膜经热压、冲切,制成居民身份证证件。4.2尺寸规格
4.2.1八联卡卡体尺寸为:宽197.0±8mm、高254.0±28mm、厚0.81±0.%mm。八联卡卡体分为I号、Ⅱ号、Ⅲ号、IV号等四种编号,见图1。证件在卡体中的位置和冲切光标位置见图2。
-rKaeerkca-
GA/T451—2020
197.0±5.0
92.6±0.2
92.6±0.2
92.6±0.2
197.0±28
92.6±0.2
92.6±0.2
92.6±0.2
197.0+5.8
92.6±0.2
92.6±0.2
197.0±.8
图1八联卡卡体(I、Ⅱ、Ⅲ、V)版式示意图(本图为卡体国徽面)
rrKaeerkca-
20109109
2020109
单位为旁米
证件的外边框
92.6±0.2
197.0+5.8
图2证件在卡体中的位置和冲切光标位置示意图GA/T451—2020
单位为毫米
冲切光标
线宽0.1
2单卡卡体尺寸为:宽92.6mm士0.2mm、高60.1mm士0.2mm、厚0.81±8.8%mm。4.2.2
4.3外观
公共信息层要求
公共信息层要求如下:
a)正面、背面公共信息层相对位置误差不大于0.4mm;b)图案、字体、字号及位置符合GA/T448的规定;3
-riKaeerkca-
GA/T451—2020
图案和文字的色相、密度符合GA/T455的规定;图案和文字清晰、完整、不变形。d)
卡体表面要求
卡体表面要求如下:
相片部位无明显的污点、杂物;a)
公民身份号码部位不应有大于0.2mm的污点、杂物:b)
每单卡内,卡体其他部位每面0.3mm~0.5mm的离散型污点、杂物不超过5个,大于0.5mm、小于1mm的污点、杂物不超过1个;每单卡内,卡体每面不大于0.5mm的气泡不超过3个,无明显大气泡;d)
e)卡体表面无天线线圈痕迹;无模块明显痕迹,4.4初始化
向机读模块芯片中写入密钥和参数及证卡序列号。4.5剥离强度
材料结合强度≥6N/cm或断裂。
机械强度
4.6.1动态弯曲应力
符合ISO/IEC14443-1:20004.3.3的规定。弯曲次数不低于5000次。4.6.2动态扭曲应力
符合ISO/IEC14443-1:20004.3.4的规定。扭曲次数不低于5000次。4.7紫外线
符合ISO/IEC14443-1:20004.3.1的规定。4.8X-射线
符合ISO/IEC14443-1:20004.3.2的规定。4.9交变磁场
符合ISO/IEC14443-1:20004.3.5的规定。4.10交变电场
符合ISO/IEC14443-1:20004.3.6的规定。4.11静电
符合ISO/IEC14443-1:20004.3.7的规定。2静态磁场
符合ISO/IEC14443-1:20004.3.8的规定。4
-rKaeerkca-
5检验方法
5.1试样
5.65.13项由卡体冲切成证件尺寸试样进行检验。试样尺寸为:宽85.60mm士0.25mm、高54.00mm士0.20mm。5.2卡体尺寸
用精度10-2mm的测量工具检验,判断结果是否符合4.2的要求。5.3卡体外观
GA/T451—2020
在正常光照条件下,最佳视距范围内,目视检验,判断结果是否符合4.3.2的要求。5.4正面、背面公共信息层对位
按图1,用精度10-1mm的测量工具检验,判断结果是否符合4.3.1的要求。5.5初始化
使用专用初始化检验设备对写入的所有密钥和参数及证卡序列号进行全检,判断结果是否符合4.4的要求。
5.6剥离强度
按ISO/IEC10373-1:19985.3检验,判断结果是否符合4.5的要求。5.7机械强度
按ISO/IEC10373-1:19985.8和5.9检验,判断结果是否符合4.6的要求。5.8紫外线
按ISO/IEC10373-1:19985.12检验,判断结果是否符合4.7的要求。5.9X-射线
按ISO/IEC10373-1:19985.13检验,判断结果是否符合4.8的要求。5.10交变磁场
按ISO/IEC14443-1:20004.3.5检验,判断结果是否符合4.9的要求。5.11交变电场
按ISO/IEC14443-1:20004.3.6检验,判断结果是否符合4.10的要求。5.12静电
按ISO/IEC10373-6:2001第5章检验,判断结果是否符合4.11的要求。5.13静态磁场
按ISO/IEC14443-1:20004.3.8检验,判断结果是否符合4.12的要求。5
rrKaeerkca-
GA/T451—2020
6检验规则
类别与项目
检验分为定型检验、例行检验和出厂检验。合格品与不合格品数以单张卡为单位,不以八联卡为单位计数。检验项目见表1。
表1检验类别与项目
检验类别与
检验项目
尺寸规格
剥离强度
机械强度
紫外线
X-射线
交变磁场
交变电场
静态磁场
公共信息层对位
初始化
定型检验
定型检验
样品数
例行检验
有以下情况时,按6.1的规定做定型检验:a)
产品生产定型时;
工艺条件变更时;
原材料改变时。
出厂检验
检验方法
允许不合格数
6.2.2定型检验时,取投产开始前的定型试验为检验批。定型试验应不少于1000个卡体,其中含模块和天线的卡体不少于128个并分别放在试验的前、中和后段。从含模块和天线的卡体中随机抽样64个,检验项目见表1。检验项目除4.3.2a)、b)、c)外,任一项不合格,则判定为不合格。6.3例行检验
以同一工艺连续生产,100万个至300万个为一批次,每个批次在开始生产的1万个卡体中进行例行检验。随机抽样24个,检验项目见表1,任一项不合格,则判定为不合格。6.4出厂检验
按表1规定的出厂检验项目对卡体进行全检。不符合要求的,则判定为不合格品。6
-rrKaeerkAca-
7标志、包装、运输和购存
7.1标志
GA/T451—2020
7.1.1纸盒上注明产品名称或代号、八联卡编号、规格、数量、生产日期和“注意保密”字样。7.1.2
纸箱上注明产品名称或代号、八联卡编号、数量、重量、注意保密、出厂日期,并有防晒、防潮、防强电场、防强磁场、放置方向、堆码极限等标志。7.2包装
同编号八联卡卡体(或单卡卡体)用塑料袋包装并封口,装人纸盒后用聚氯乙烯薄膜收缩包装。同编号的盒装八联卡卡体装人一个纸箱,放产品合格证。纸箱贴封条,用打包带扎牢。每盒包装八联卡卡体数量和每箱装盒数量,由供货单位规定。7.3运输Www.bzxZ.net
运输时应专人押运,防止重压,防止暴晒,防潮,要远离强电场、强磁场等恶劣环境。7.4购存
卡体产品储存条件:0℃~35℃,相对湿度:40%~70%,卡体储存要远离强电场、强磁场等环境。7
rrkaeerkAca
GA/T451-2020
打印日期:2020年7月15日
-rrKaeerkAca-
中华人民共和国公共安全
行业标准
居民身份证卡体技术规范
GA/T451—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室:(010)68533533发行中心:(010)51780238读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
印张1字数18千字
开本880×1230
2020年7月第一次印刷
2020年7月第一版
书号:155066·2-35383
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话:(010)68510107
