GA/T 1707-2020.Anti-explosion safety doors.
1范围
GA/T 1707规定了防爆安全门的分级与标记、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
GA/T 1707适用于防爆安全门的设计、制造与检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1计数 抽样检验程序第 1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 5823建筑门窗术语
GB 17565- -2007 防 盗安全门通用技术条件
GB16807防火膨胀密封件
GB/T 29739- -2013 门窗 反复启闭耐久性试验方法:
GJB 338A- -2002梯 恩梯规范
GA 667- -2020防爆炸 透明材料
3术语和定义
GB/T 5823及GA 667- -2020 界定的以及下列术语和定义适用于本文件。
3.1防爆安全门anti-explosion safety door
能抵抗爆炸冲击波作用的特种防护门。
3.2爆炸距离distance of blast
爆心到测试样品受冲击面的距离。
[GA 667- -2020 ,定义3.4]
3.3迎爆面attack face
试验样品先接触爆炸冲击的表面。
3.4非接触爆炸distance explosion
爆炸源与测试样品隔开-一定距离进行爆炸作用。
[GA 667- -2020,定义3.7]
1范围
GA/T 1707规定了防爆安全门的分级与标记、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
GA/T 1707适用于防爆安全门的设计、制造与检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1计数 抽样检验程序第 1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 5823建筑门窗术语
GB 17565- -2007 防 盗安全门通用技术条件
GB16807防火膨胀密封件
GB/T 29739- -2013 门窗 反复启闭耐久性试验方法:
GJB 338A- -2002梯 恩梯规范
GA 667- -2020防爆炸 透明材料
3术语和定义
GB/T 5823及GA 667- -2020 界定的以及下列术语和定义适用于本文件。
3.1防爆安全门anti-explosion safety door
能抵抗爆炸冲击波作用的特种防护门。
3.2爆炸距离distance of blast
爆心到测试样品受冲击面的距离。
[GA 667- -2020 ,定义3.4]
3.3迎爆面attack face
试验样品先接触爆炸冲击的表面。
3.4非接触爆炸distance explosion
爆炸源与测试样品隔开-一定距离进行爆炸作用。
[GA 667- -2020,定义3.7]

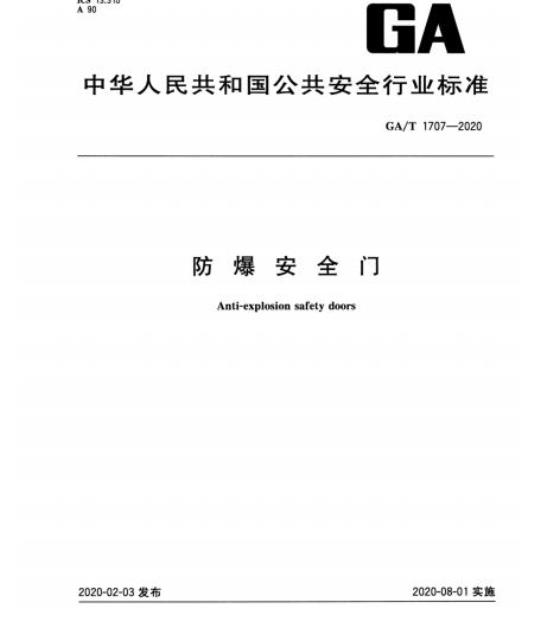

标准图片预览
标准内容
ICS13.310
中华人民共和国公共安全行业标准GA/T1707—2020
防爆安全门
Anti-explosionsafetydoors
2020-02-03发布
中华人民共和国公安部
2020-08-01实施
本标准按照GB/T1,1一2009给出的规则起草。本标准由公安部科技信息化局提出。GA/T1707—2020
本标准由全国安全防范报警系统标准化技术委员会实体防护设备分技术委员会（SAC/TC100/SC1)归口。
本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部安全防范报警系统产品监督检验中心、公安部第三研究所、北京理工大学、江苏爵格工业设备有限公司、北京群升北亦门业有限公司、东营德盛安防有限公司。
本标准起草人：邱日祥、张志江、戴学蝶、李剑、韦建树、纪文超、方金光、贺金涛、晓兵。I
rrKaeerkAca-
1范围
防爆安全门
GA/T1707—2020
本标准规定了防爆安全门的分级与标记、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于防爆安全门的设计、制造与检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829：周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5823建筑门窗术语
GB17565—2007防盗安全门通用技术条件GB16807防火膨胀密封件
GB/T29739—2013门窗反复启闭耐久性试验方法GJB338A—2002梯恩梯规范
GA667-2020防爆炸透明材料
3术语和定义
GB/T5823及GA667—2020界定的以及下列术语和定义适用于本文件。3.1
防爆安全门anti-explosionsafetydoor能抵抗爆炸冲击波作用的特种防护门。3.2
爆炸距离
distanceof blast
爆心到测试样品受冲击面的距离。［GA667—2020，定义3.4]
迎爆面
attackface
试验样品先接触爆炸冲击的表面，3.4
非接触爆炸distanceexplosion
爆炸源与测试样品隔开一定距离进行爆炸作用。[GA667—2020，定义3.7]
veneerexplosion
接触爆炸
爆炸源贴在测试样品上进行直接爆炸作用。1
-rKaeerkAca-
GA/T1707—2020
[GA667—2020，定义3.8]
分级与标记
4.1分级
防爆安全门的防爆性能分别由防非接触爆炸、防接触爆炸的性能进行分级，防非接触爆炸的性能分级见表1,防接触爆炸的性能分级见表2。表1
防非接触爆炸
空气冲击波超压峰值
防接触爆炸
TNT炸药
4.2标记
防非接触爆炸的性能分级
0.11<≤1
表2防接触爆炸的性能分级
2<≤3
单位为兆帕
单位为克
防爆安全门标记由产品名称代号、防非接触爆炸性能分级代号或/和防接触爆炸性能分级代号、门扇的结构、开启方向、洞口尺寸和企业自定义代号组成。FBM-/-
0-0X0-00
企业自定义代号；
洞口尺寸，高×宽，以mm标识；开启方向代号，内开用N表示，外开用W表示：门扇的结构，单开用D表示，双开用S表示，平开用P表示；
防爆性能分级代号，防非接触爆炸性能用D表示，防接触爆炸性能用V表示；
产品名称代号，FBM。
示例1:FBM-D3-DN-2100×1100-××表示××企业生产的防非接触爆炸等级3级、洞口尺寸为2100mm×1100mm的单扇内开防爆安全门。示例2：FBM-D6/V1-DW-2100X1100-××表示××企业生产的防非接触爆炸等级6级同时还能防接触爆炸等级为1级、洞口尺寸为2100mm×1100mm的单扇外开防爆安全门。5技术要求
5.1外观质量
5.1.1表面质量
门框、门扇表面应无明显凹凸、擦痕、划伤等缺陷。除不锈钢外的钢质防爆安全门喷涂前应做除油、2
-rrKaeerKca-
GA/T1707—2020
除锈、磷化处理。喷涂后涂层应均匀、平整、光滑、不得有堆积、麻点、气泡、漏涂等现象。5.1.2焊接要求
防爆安全门的焊接应该牢固，焊点分布均匀，不应出现假焊和烧穿等现象。外表面的焊点、焊渣、划痕等杂质应打磨平整。
5.1.3永久性防爆性能分级标识
防爆安全门的门扇明显位置应有永久性防爆性能分级标识。5.2结构要求
5.2.1平开结构的防爆安全门，门扇应该向迎爆面方向开启，在正常情况下，门扇保持常闭状态。5.2.2除建筑物本身为门扇提供下槛外，防爆安全门应有下槛。5.2.3门扇四周（没有下槛的除外）均应配符合GB16807的防火密封胶条。5.3尺寸要求
5.3.1门框、门扇外形尺寸偏差应符合表3的要求，形位偏差应符合表4的要求。表3防爆安全门门框、门扇外形尺寸偏差部位名称
门扇高度
门扇宽度
门扇厚度
配合尺寸
部位名称
门框槽口高度
门框厚度
门框槽口宽度
表4形位偏差
测量项目
槽口两对角线长度差
两对角线长度差
门框与门扇搭接宽度每边均应大于或等于20mm。偏差
钢门框上有锁孔时，锁孔与锁舌前后的最大配合间隙应小于或等于3mm。门扇与门框配合活动间隙应小于或等于3mm，门扇平面度应小于或等于4mm/m
锁具及拉手
防爆安全门应配有一套至少两方位锁定的锁具。-rrKaeerkAca-
单位为毫米
单位为毫米
GA/T1707—2020
5.4.2门扇拉手经受1600N的拉力应不能拉脱或损坏。5.5铰链
在小于或等于196N的拉力作用下，应转动灵活，门体灵活转动大于或等于90°5.6防爆及防盗性能
5.6.1防非接触爆炸的防爆安全门经受表1规定的非接触爆炸后，外观应完整，无穿透性的洞口，无碎片及零部件掉落，且应能启闭正常。对安装透明观察窗的防爆安全门，观察窗未穿透，背面应无碎片及零部件掉落，门体应能启闭正常。5.6.2防接触爆炸的防爆安全门经受表2规定的接触爆炸后，结构应完整，无穿透性的洞口。5.6.3防接触爆炸的防爆安全门的防盗性能应不低于GB17565一2007中甲级的要求。5.7反复启闭
防爆安全门在反复启闭100000次后，应启闭正常。5.8电气要求
防爆安全门若使用交直流电源时，与门体的接触电压应小于或等于36V；电源引人端子的外壳及金属门体之间的绝缘电阻在正常环境条件下应大于或等于200M2。6试验方法
6.1外观质量检验
产品按使用状态安装在试验架上，目测检查样品的外观、检查焊接质量，查看永久性防爆性能分级标识，判断其结果是否符合5.1的要求。6.2结构要求检验
检查门扇的结构，检查门槛，检查门扇的开启方向，核查防火密封胶条，判断其结果是否符合5.2的要求。
6.3尺寸要求检验
6.3.1尺寸偏差检验
用最小刻度为1mm的卷尺测量门框槽口和门扇高度与宽度，用0.02mm的游标卡尺测量厚度尺寸，对照图纸，计算相关尺寸公差；用最小刻度为1mm的卷尺测量门框槽口及门扇的对角线，计算槽口两对角线长度差及门扇两对角线长度差，判断其结果是否符合5.3.1的要求。6.3.2配合尺寸检验
6.3.2.1框扇搭接量检验
用最小刻度为1mm的钢板尺测量门框与门扇四周的搭接量，判断其结果是否符合5.3.2.1的要求。
-riKacerKAca-
6.3.2.2舌孔前后间隙检验
GA/T1707—2020
用卡尺测量锁孔和锁舌前后的尺寸，相减得舌孔前后间隙，判断其结果是否符合5.3.2.2的要求。6.3.2.3
3框扇配合间隙检验
用最小厚度为0.1mm的塞尺测量门扇与门框四周的最大的配合活动间隙，判断其结果是否符合5.3.2.3的要求。
6.3.2.4门扇平面度检验
用精度为1mm、最大量程为1m的直尺和精度为0.01mm的塞尺测量，判断结果是否符合5.3.2.4的要求。
6.4锁具及拉手检验
检查锁具，并用拉力试验机或拉力装置，对拉手分别用垂直于门扇及平行于门扇施加1600N的拉力，保持1min，卸载后检查拉手的状况，判断结果是否符合5.4的要求。6.5铰链检验
检查铰链的安装，用推拉力计测量门体启闭的拉力，用角度尺测量门体开启的最大角度，判断结果是否符合5.5的要求。
6.6防爆及防盗性能测试
6.6.1防爆安全门的安装框架
试验用框架断面结构应与实际产品的框架断面结构相同，在相应级别的空气冲击波作用下，不应出现裂缝、孔洞和倒塌现象，门体框架示意图见图1。5
-rrKaeerKAca-
GA/T1707—2020
6.6.2爆炸源要求
检测平台及支架
s1000m
防爆安全门
冲击面
沙质地面
图1门扇框架示意图
地面防护钢板
爆炸源选用符合GJB338A一2002的TNT球形炸药或者长径比为1：1的TNT圆柱形炸药。6.6.3防非接触爆炸试验
按照表1的规定选取适当重量的炸药，将炸药悬空吊挂在受试样品的几何中心法线上的规定爆炸距离处，炸药与受试样品冲击面间的距离应大于或等于1000mm，炸药底边距离地面大于或等于500mm，按照GA667一2020的附录A进行试验。使用数码相机记录试验前、试验中、试验后3个阶段中的试验样品的状态，试验中的图片应使用高速摄像机拍摄，检查试验后样品的状态及开关灵活性。判定结果是否符合5.6.1的要求。
6.6.4防接触爆炸试验
将样品安装在图1规定的支架上，使用符合GJB338A一2002的TNT半球形炸药或者长径比为1：1的TNT圆柱形炸药，按照表2的规定，选取适当重量的炸药固定在样品受冲击面薄弱部位，用8号瞬发电雷管从半球形炸药的球面顶点处起爆（或者8号瞬发电雷管从圆柱形炸药的底面几何中心处起爆），记录试验后样品状态，判定结果是否符合5.6.2的要求。6
-rKaeerkca-
6.6.5防盗性能测试
按照GB17565一2007的6.7.2进行试验，判定结果是否符合5.6.3的要求。6.7反复启闭试验
GA/T1707—2020
按GB/T29739—2013的规定进行反复启闭试验，判定结果是否符合5.7的要求。6.8电气要求检验
用精度不低于0.1V的数字电压表测量带电装置输出电压，用精度不低于0.1MQ,500V的绝缘电阻表分别测量电源任意输人端与门体、带电装置外壳之间的绝缘电阻，判定结果是否符合5.8的要求。
7检验规则
7.1检验分类
防爆安全门产品检验分为型式检验与出厂检验。7.2型式检验
有下列情况之一者应进行型式检验：7.2.1
新产品设计定型或生产定型时；a)
当材料、结构、生产工艺有重大改变时；产品首次生产、停产一年后恢复生产时；累计一定产量后应周期性检验时；主管部门提出型式检验要求时。型式检验的检验项目、技术要求和试验方法按表5规定执行。防爆安全门型式检验数量为2槿。7.3
出厂检验
出厂检验由四个检验组组成：
A组检验（逐批）：交收产品时，全数检验；b）：B组检验（逐批)：交收产品时，抽样检验C组检验（周期）：每两年进行一次；d）D组检验（周期）：质量抽查时进行。7.4检验项目
各类检验的试验项目、试验方法、技术要求及不合格分类按表5规定。7
-rrKaeerkca-
GA/T1707-—2020
检验项目
外观质量检验
结构要求检验
尺寸偏差检验
框扇搭接量检验
舌孔前后间隙检验
框扇配合间隙检验
门扇平面度检验
锁具及拉手检验
铰链检验
防非接触爆性能检验
防接触爆性能检验
防盗性能测试此内容来自标准下载网
反复启闭检验
电气要求检验
型式检验与出厂检验项目表
技术要求
注：“。”为必检项目；“o”为抽检项目；“7.5
组批规则
试验方法
一”为不检项目。
不合格分类
型式检验
以同一批原料、同一结构和同一批生产工艺流程生产的产品作为一个组批。抽样规则
抽样规则如下：
a）A组检验为全数检验；
b）B组检验的样品数量按GB/T2828.1的规定随机抽取；C组检验的样品数量按GB/T2829的规定随机抽取；c
D组检验的样品数量按GB/T2829的规定从C组中随机抽取。d
判定规则
按表5规定的项目有1项A类或两项B类不合格即判定为不合格。标志、包装、运输和贮存
8.1标志
应有清晰耐久的标志，包括铭牌和质量检验标志。铭牌应包括以下内容：a）产品名称、型号及规格；
）产品制造商名称或注册商标；b)
-rrKaeerKAca-
出厂检验
执行标准号和出厂编号。
8.2包装
GA/T1707—2020
包装盒内应有使用说明书、检验合格证明、保修单、装箱明细单及有关的随机资料8.3
运输和贮存
应采取防潮、防压、防撞和减震等措施，确保正常装卸、运输和贮存不会造成损坏。产品应储存在通风干燥处，应有防晒、防潮、防腐等措施。9
-iKaeerkca
GA/T1707—2020
参考文
[1]］中国建筑标准设计研究院.国家建筑标准设计图集：抗爆、泄爆门窗及屋盖、墙体建筑构造（14J938)北京.中国计划出版社，2014.10
rrKaeerkAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
