标准内容

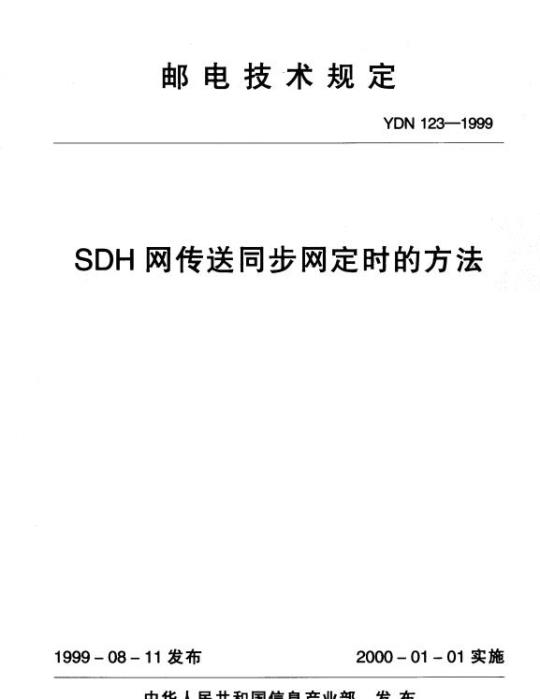

邮电技术规定
YDN123—1999
SDH网传送同步网定时的方法
1999 - 08 - 11发布
2000-01-01实施
中华人民共和国信息产业部发布YDN 123—1999
1范围·
2引用标准
3缩略语和名词术语
4 同步网结构
5SDII时钟性能和定时力式
6同步状态信息(SSM)
7 SDH定时路径模型
8定时路径结构和定时传递方法
9定时传递原则
10定时恢复
1接口要求·
附录A（提示的附票)无SSM的定时传递方法附录 B(标准的附录)经过 H 和 SPH 混合网的定时传送方法编制说明
KNKAca
IDN 123-1999
我国已建成的数字尚网是建立在PH环境下，内PH电路传递定时信号。随着传输网从向SH发展，部分地区已现无H供同步网传送定时信号的问题，妞向通过SDH网传送定时信母己成为哦待解决的问题。本标的制订足于现有的数宇同步网结构和SDH传输网结构，根据现有SDH设备情况和新技术发展趋势，制订了经SH网传送定时信号的新行方法。本标准的编写十要引用和参考了以下标推：YD/T900-1997SDH
ITIJ-T G.704(1995)
ITU-T G. 707(1995)
ITU-T G.783(1996)
TII-T G.803(1996)
IIU-T G.811(1996)
ITU-T G.812(1996)
TTU-T C.813(1996)
设备技术要求—一时钟
1544,6312,2048,8448,44 736klit/s 系列级用的慎结构
同步数字体系（SIH)网络节点接口同步数字系列(SIH)复用设备功能块的特性基1质步数字系列（SIH)传输网体系结构基准时钟的定时特性
同步网节点时钟的定时要求
同步数字体系（SDH）从属时钟设备的定时特性ETSI300 417-6-1(1997)传输和多路复用(TM);设备传输性能的一股要求本标准在技术内容！除了应用和参考上述标推的相关内容外，还考虑广我国的具体情况：；
本标准符合GB/T1.1-1993标准化工作导则中关于编写标准的规定：本标准由信息产业部科技司提山并归口。本标准负责起草单位：信息产业部电信传输研究所本标谁主要起草人：程根“赵晖公成1范围
邮电技术规定
SDH 网传送同步网定时的方法
YDN 1231999
本标准规定厂SI[网传送固步网定时信号和同步状态信息（SSM)的方法。本标雄适用于同网的规划工程设计和维护笋理，2引用标准
下列标准所包含的务文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
YI)/T900-1997SDH设备技术要求——时蚀ITU-TG.704(1995)1544,6312,2048，8448，44736kbit/系列的顿结构[TU-TG.707(1995）同步数字体系（SIH)网络节点接口rII-T G.783(1996)下载标准就来标准下载网
同步数字系划(SDH)复用设备功能块的特性IIU-TC.803(1996）基下同步数学系列(SDII)传输网体系结构ITUI-T G,811(1996）基准时钟的定吋特性TTU-T G.812(1996)
同步网节点时钟的定时要求
ITU-TG.813(199%6）同步数学体系（SDH)从属时钟设备的定时特性EISI300417-6L(1997传输和多路复用（TM)：设备传输性能的一般要求缩略语和名词术语
3.1缩略语
定时供给单儿
个球定位系统
区域基准
Synchronistion Supply L'nit
Global Position System
Locad Primary Referrner
中华人民共和国信息产业部 1999- 08 - 11批准TKONKAc
2000 - 01 ~ 01 实施
3.2名词术语
本地节点时钾
基准时钟
STH设备时销
YDN 1231999
Local Nude Clock
P'rirmnary Reference Clexck
SDH Equipment Clock
SDH设备定时信号发正器
SDH设备定时源
同步状态信息
转接节点时钟
SDH Fquipnent Tinimg GeneralorSDH Fquipment Timing Source
Synchronization Statur MestageTrarisit Nede Clock
定时路径：由几段相连的定时链路组成的承载时物理路由。网关网元：在定时路径上直接与同步网节点时钟（包括PRC，LPR)相连的SDH网元同步网结构
4.1同步网结构
我国现有回步网是建立在PDH环境下，在同步网的节点上采用定时供给系统（SSU)，在节点问通过PTH传逆定时。报据《数字向步网规划方法和组织原则），同步网采用等级主从同步方式，如图1所示，
基准时钾
二级时钟
三级时钟
三级时钟
二级时钟
兰级时钟
三级时钟
但在实际T程建设中，由于采用了GPS技术，使原有的二级A类时钟升级为区域基准(1.PI)。实际的同步网结构如图2所示。4.2定时分配
定时分配包括层内旋时分配和局间定时传递。4.2.1局内定时分配
局内定时分配采用星形结构，如图3所示：SS：跟踪上游时钟，滤除传输损伤，重新产生高质量的定时信号，通过2MhiV：或2MHz.专线同步励内设备，例如交换机、数字交叉连接设备、复用设备等，使得局内设备接变数字同步网定时4.2.2局间定时传递
员间定时传递采用树状结构，按同步网结构逐级向下传递：上级时钟通过定时链路将定时信息传递给下游时钟。现在采用的PDH定时链路主要有网种：（1）2Whit/s业务建时链路
YDN 123—1999
基准时钾
区域基准时钟
二级时钟
三级时钟
向步区
基准时钟
区域基准时钟
二级时钟
三级时钟
同步区
实际同步网结构
DXC设备
SDH设备
图3局内定时分配
其它设备
求自U的定时信总通过交换机送至传输系统.随业务信息起传递给下游时钟，下游时钟通过跨接方式提取定时信号。（2）2Mbit/：专线定时链路
SS的定时信息送至传输系练，通过不带业务的2Mhil：专线传递给下游时钟，下游时钟采用终结方式提取时钟信号。在SLH环境下，定时信凸通过STM-V线路信专传递，SDH设备网元时钟（SEC)成为步网的组成部分（详见第了章的定时路径模型)。5SDH时钟性能和定时方式
为满足传递同步网定时的需要，定时路径亡的SDH网元成满足下列性能与功能要求。
s.1SDH设备类型及其时钟性能
5.1.」线路复用设备
线璐复用设备包括终端复用器（IM)和分插复用器（ADM）。其时钟性能应符合建议G.813。其最低频率准确度为±4.6ppme5.1.2线路再生设备
钱路再生器，般不作为问步网网元考虑，对其定时要求较低，只要求内部定时源的最3
TKNKAa
低频率准确度为±20ppme
5.1.3数字交连接议备(DXC)
YDN 123--1999
DXC主要处于业务量高度集中的通信楼内，并扣负差网络的保扩/恢复功能，闪此其时钟要求比较严格，一般配备一级或级时钟，也可配备C，813时钟，其性能指标详见G.812与C.813。
5.2SDH设备时钟结构和功能
SDH设备时钟（SETS)构如图4所示选择A
选择B
图4时钟结
选择C
SDH设备时钟系统（SEIS）包括三部分：定时信号输人、定时信输山和内部定时信号发生器（SEFC)。
SETS可以从·种信号提取定时：（1）来白STM-N的定时信孕（T1),即从线踏信号巾提取定时（2）来自PDII的2Mbit/s业务信号（T2)。该2Mbi/s信号应直接来自交换机，即未经过 SDII 传输的 PIH 信号。
（3）米口外同步基准信号（T3），即占接来自外部时钟源的信号，包括2Mhit/利2MH信号：
定时信号输出包括；
(1）T4：外时钟输出口，为其它设备提供定时。包括2Mbi1/s（应具备SSM功能）和2MHz信号：
（2）TO：为本设备各功能快提供定时，并川以将定时信息承载在SIM-N信号I:，传递给下游。
外吋钟输山口(T4)可以有两种工作式：a）直接从线路信号（STM-N)中提取定时，不经过内部时钟，从TI口直接提取定时信号经选择开关4和C直接送至14口。b）选择B从T1、T2、T3口提取定时，去锁定内部时钟源（SHIG)，产生定时信号，再经选择C送至外时钟输出！1T4
5.3SD设备时钟工作方式
在SDH网中，根据网络结构和功能，SETS有不同的工作方式，这些.1作方式报据需要可以自动或人上地转换，
5.3.1直接锁定的外定时方式
如图5所示SETS直接接受SSU提供的定时即图4中的选择B直接指向T3，从外4
YDN 123—1999
时钟信号中提取定时、向各个方向传送：处于定时链路开始的SDH网关设备采用这种定时方式，定时基准信号
数产信号传输
定时信导传送
，提取定时信号
图5外同步定时
5.3.2以STM-N导出的外定时式
SEIS从STM-N信号中提取定时，延过外同步输比4去同步SSLS过滤掉抖动和漂动等损伤.再通过外时钟输人T3去驱动SFT产扫时钟信号，送至内部时钟TO.向各个方向发送
在定时链路中间设置的SS采用这种定时方式，ssu
图6从STM-导出的外定时力式
5.3.3线路定时
从承载业务的某个STM-N的线路信号中提取定时，并向各个方向发送，如图7所示：5.3.4环路定时
为个特例，如图各所示：发方间时钟为同测接收信号小提取的时钟。这是线路定时的
本方式只适用于终端复用器（TM)5.3.5通过定时
如图9所示：
KONKAc
YDN 1231999
每个传递出去的SIM-V信号从终接的STM-Y中提取定时，即传递到西线的STM-N从上游来的东线提取定时，反之亦然，再生器只能使用这种方式，ADM可以使用这种方式。般情况，当ADM中无SSM时，采用这种方式：当ADM中有SSM时，不采用这种方式，时钟
6同步状态信息（SSM)
6.1概念
线路定时
图8环路定时
通过定时
SS.M-Synichmnizalion Stahus Messuge（TiningMarkeis）同步状态信息或定时质量标记用十在同步定时链路中传递延时信号的质量等级，便得同步网中的点时钟通过对SS红的读解决取1游时钟的信息，对本节点的时钟进行相应操作（例如跟踪，倒换或转人保6
YDN 123-1999
持），并将该节点同步信息传递给下游，它采用4比特编码，共16种信号，反应不回的质最等级。
6,2 编码方式
6.2.1 STM-N接口的 SSM
在 ITU建议 G.707中把 SSM 定义十 SIM-N 顿结构中的复用段开销 S1节。SI字节的5.6.7.8比特的16种编码中已定义了6个码字代表不间的时钟的质虽等级，如表1所示，衣1同步状态信息编码
sS(比特 5 - 8)
6.2.22048kbit/g 接口的 5SM
SIH同步质量等级描述
同步质不知道（现有同步网）
1级时钟信号
2级时钟信号
3级时钟信号
别H设备时钟信号（G.813)
不应用作同步
在C.7(4建议中规定了2048kbit/s接[1的SSM的编码片式，如表3所示。采用4比特共16种编码代表不同的时钟信息，日前已规定了表中的6个码字，代表不同的时钟质量等级：在.704中规准利用2048kbiVs复帧结构中TS0时隙作为传递SSM的信息通道.复顿结构如表2所示。编号为奇数的TS时照的第4到8比特未被占用，我国暂时选用第4比特（要求能用软件更改）承载SSM信息。规定复顿中第一子慎的Sa为SSM，四比当KONKAc
YTDN 1231999
特组的第比特。表3中的保留码字根据将来的应用情况进一步定义。表2CRC-4复顿结构
广复顿
第1至B比特
注S4一为备用比货，暂定PCMCRC复中5MF的第-顿的S为5SM四比特组的第比特：
表3向步状态信息编码
SuSueSSm
PDH同步质量等级描述
同出质呈不知道(现有同步两)
1级时钟信号
2级时钟信号
3级时钟信号
SDH没备时钟信（G.813)
不应川作同
注：其中n=4,5.6、7或层表2中编号为奇数赖TS0的第4-8比特：8
7SDH定时路径模型
YDN 123—1999
SIH定时路径由SDH设备时(SEC)和数字同步网节点时钟(SSU)组成。由丁SDH定时路径结构非常复杂，因此引人定时路径模型的概念：如图10所示，定时路径模型可划分为三层：一级基推层
SSU层
SFC层
PRC或「 PR
图IO以SDH为基础的定时路径模型8
PR定时
定时的物理连接
1）一级基准层：出符合G.811的PRC和LFR组成的司步路径层，是数字同步网的最高层，
2）SSL.层：由符合（.812的SSU组成的同步路径层。3）STH时钟层：由衍G.813的SDH时钟组成的同步路径层。白 PRC(或LFR)的楚时信号经过定时分配路径传递到各SEC时钟，SEC将定时承载到SIM-V上，再传递给下游SEC或SSU同步状态信息(SSM)随同步信号传递下去,SEC和 SSU 读取 SSM 值,对本 节点时价进行燥作，开将新的SSM传递下去。正常情况下，定时路径上所有SEC租SSU都龈踪至PRC（或LIPR)定时路径结构和定时传递方法
根据定时所依懒的物埋网，可将定时路径分为下列一种：(1) 经过 PDH 网的定时路径;
(2）经过 SDH网的定附路径：
(3) 经过 FDEI 和 STH 的混合定时路径(此附录 A)最初数字同步网是建立在PDH传箍网环境下经过PPH网传送定时的技术是成熟和完善的，因此在规划同步网时首选PDEI传递定时，随着我国SDH迟猛发展，有些地方己无FIH电路供数字同步网传递定时,必须经过 SDII 网传递定时战者必须经过 SDII 和1DH两种网传逆定时，
TKONKAc
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
