YD 5068-1998.SpeciDcations on Lightning Protection and Earthing Design for Mobile Com m unic ation Bese Stations.
1总则
1.0.1 为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物、站内工作人员的安全，特制定本规范。
1.0.2 YD 5068适用于新建移动通信基站的防雷与接地设计。对于改建、扩建移动通信基站的防雷与接地设计，已建基站的防雷与接地技术改造亦可参照执行。设在综合通信楼内移动通信基站的防雷与接地设计应按YDJ26- 89《通信局(站)接地设计暂行技术规定》与本规范- -并执行。
对于利用商品房(居民住宅、商用办公楼等)作机房的通信基站，亦应参照本规范执行,其地网应根据现场环境条件的可能进行布设，但机房的工作接地、保护接地、建筑防雷接地应共用同一个地网。
1.0.3 移动通信基站的防雷与接地设计应本着综合治理、全方位系统防护的原则，统筹设计、统筹施工，以确保工程质量，切实做到安全可靠。
1.0.4 移动通信基站的防雷与接地工程设计中应采用有理论依据、经实践证明行之有效、并经部级主管部门鉴定合格的产品。
2术语
2.0.1环形接地装置
围绕移动通信基站机房四周，按规定深度埋设于地下的封闭环形接地体(含 垂直接地体)。
2.0.2 接地体
埋人地下并直接与大地接触的导体。
2.0.3 接地汇集线
引出机房、电力室等各种接地线的公共接地母线。
2.0.4接地引入线
接地汇集线与接地体之间的连接线。
2.0.5接地线
通信设备与接地汇集线之间的连线。
2.0.6 接地系统
接地线、接地汇集线、接地引人线以及接地体的总称。

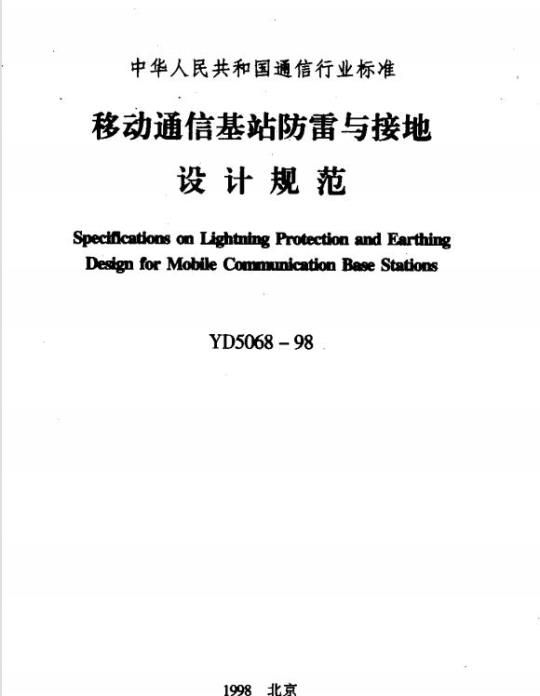

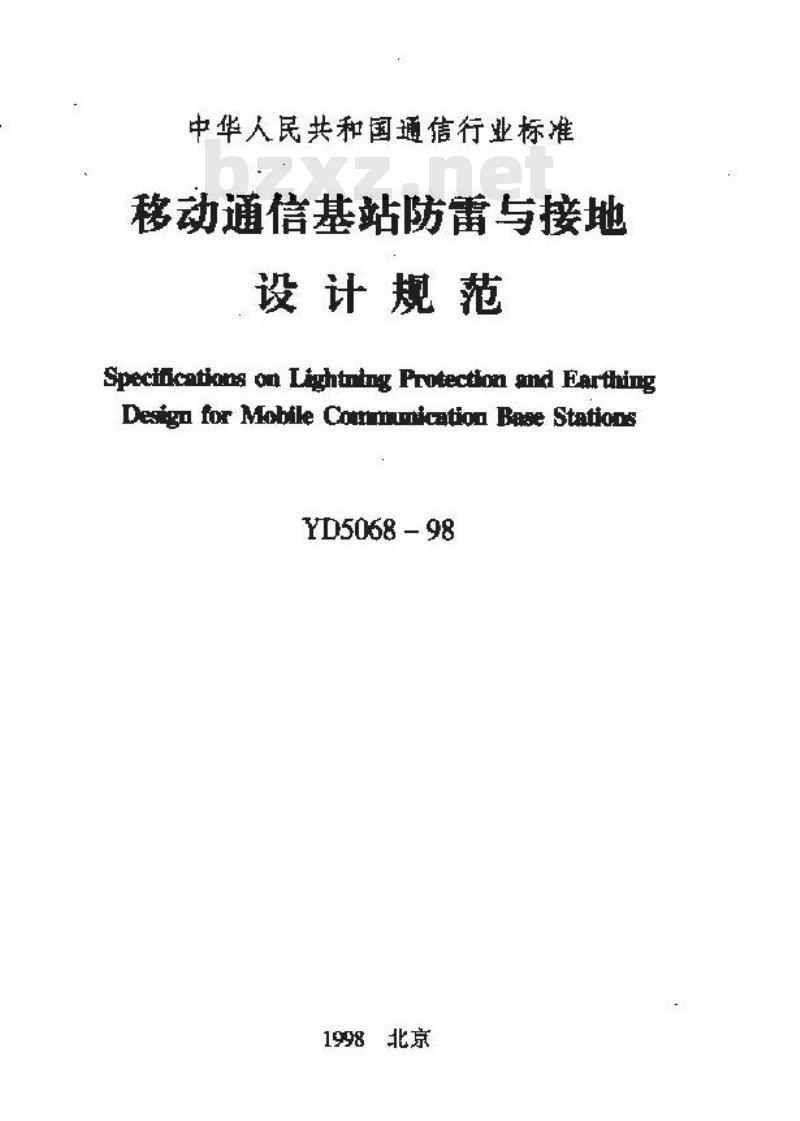

中华人民共和国通信行业标准
移动通信基站防雷与接地bzxz.net
设计规范
Specincations on Lightrlng Protection and EarthingDesign for Mobile Courmmumication Base StationsYD5068-98

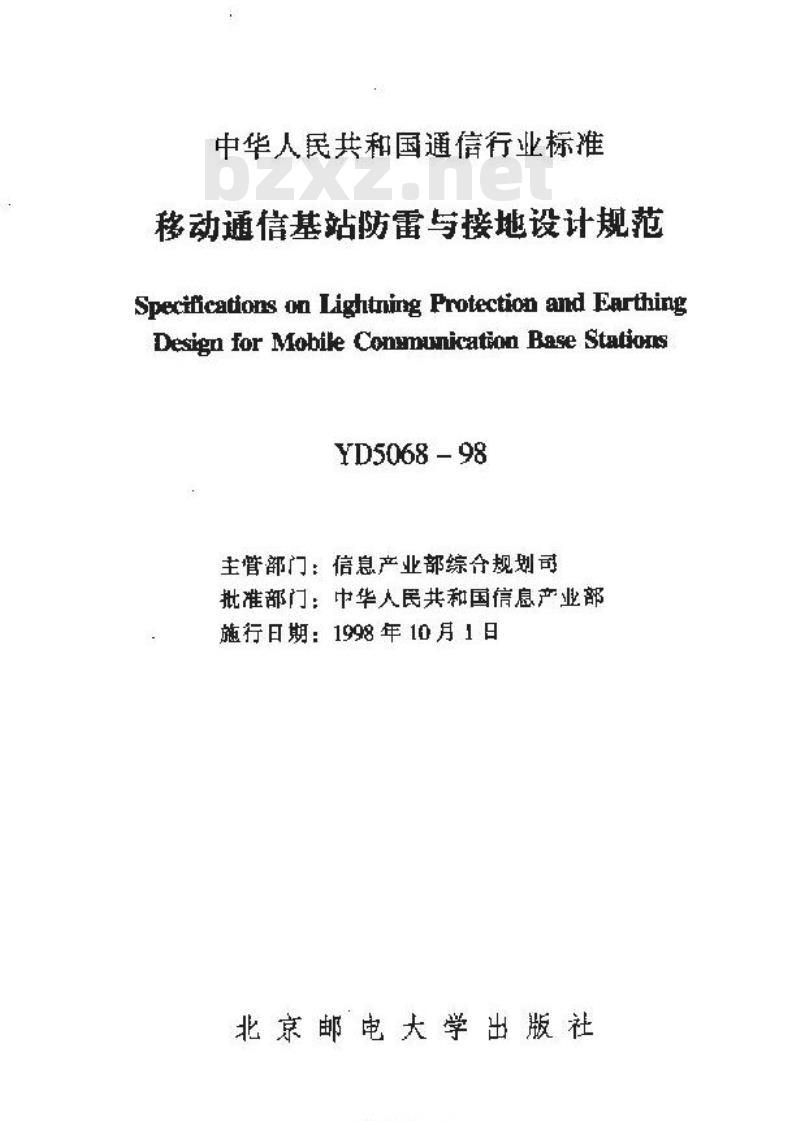

中华人民共和国通信行业标准
移动通信基站防雷与接地设计规范Specifications on Lightning Protection and EarthingDesign for Mobile Conamunication Base StationsYD5068-98
主管部门：信息产业部综分规划司批准部门：中华人民共和国信息产业部施行日期：1998年10月1日
北京邮电大学出版社
ikNaiKca

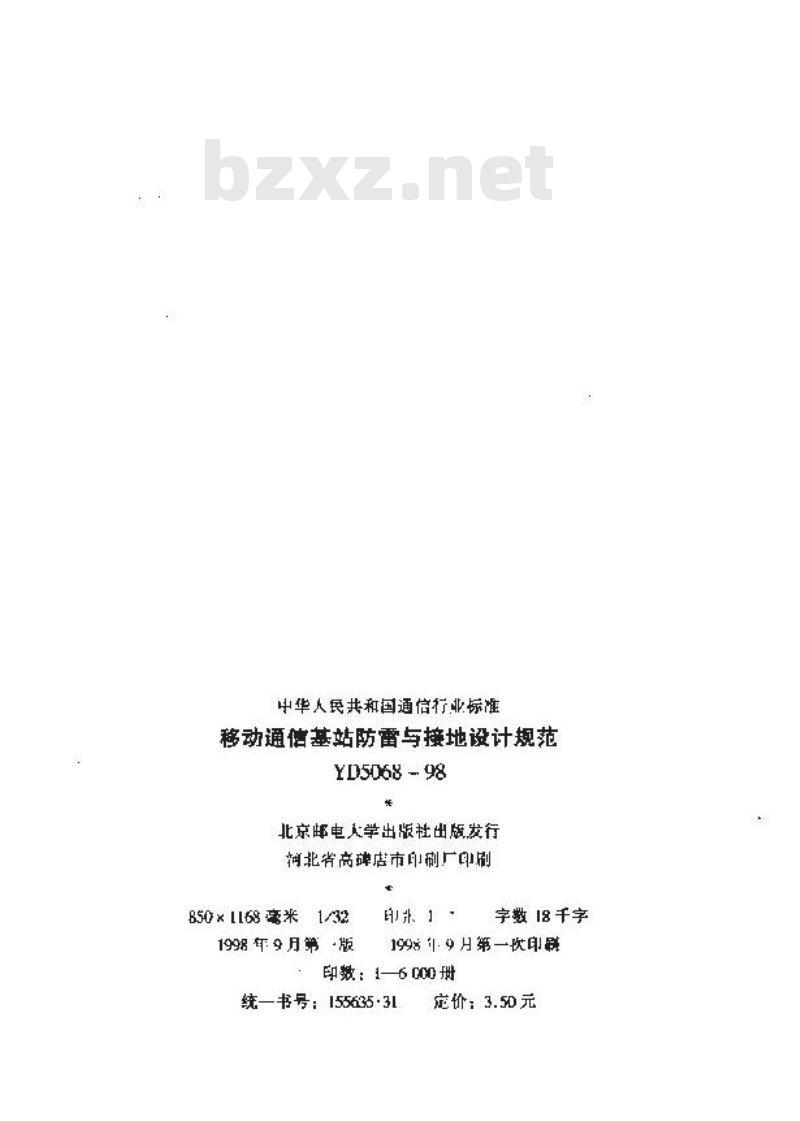

中华人民共和国通信行业标准
移动通情基站防雷与接地设计规范YD5068 - 98
北京邮电学出版社出版发行
柯北省高碑店市印刷厂印刷
850×1168毫米1/32
1998年9月第版
印、1
字数8千字
19981：9月第一次即赔
印数:1—6 C00 册
统—书号：155635·31
定价：3.50元

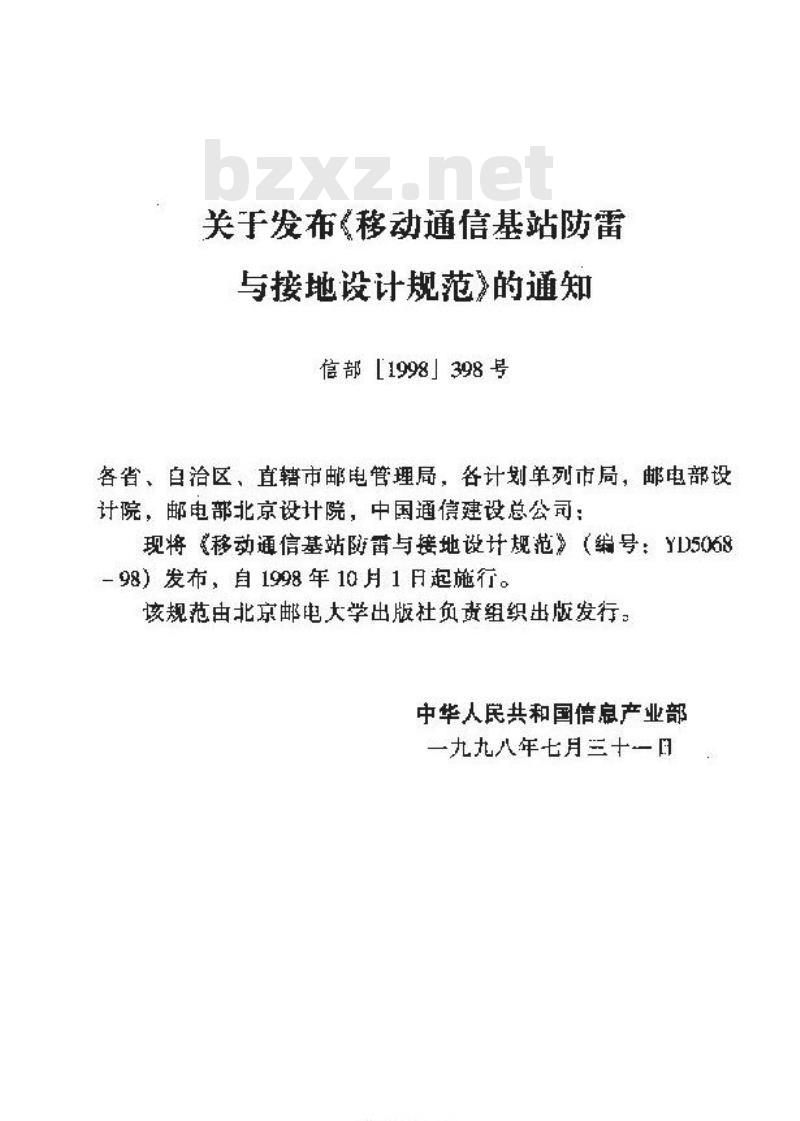

关于发布移动通信基站防雷
与接地设计规范的通知
信部【1998丨398号
各省、自治区、直辖市邮电管理局，各计划单列市局，邮电部设计院，邮电部北京设计院，中国通信建设总公司：现将移动通信基站雷与接地设计规范》（编号：YLD5068-98）发布，自1998年10月1日跑施行。该规范由北京邮电大学出版社负资组织出版发行：中华人民共和国倍居产业部
一九九八年七月三十一日
ikNaiKca

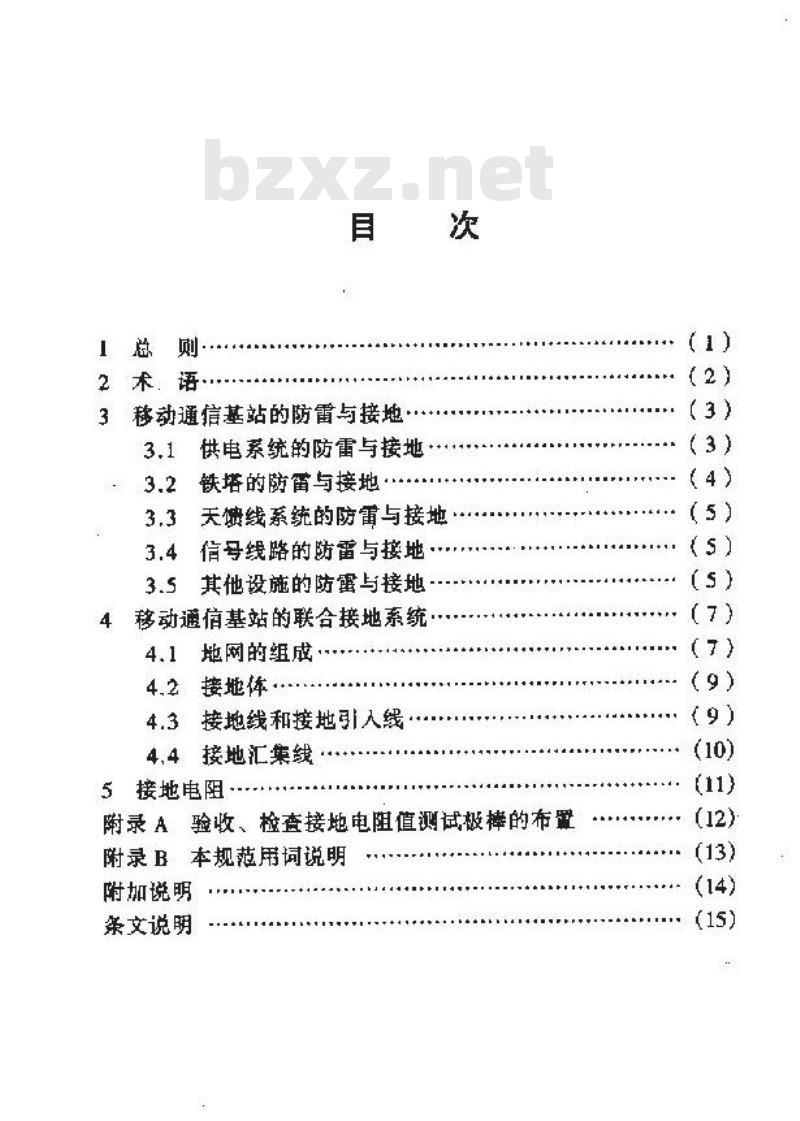

2术语
3移动通信基站的防雷与接地
供电系统的防雷与接地
3.2铁塔的防笛与接地
3.3天馈线系统的防雷与接地
3.4信号线路的防雷与接地
3.5其他设施的防雷与接地.-
移动通信基站的联合接地系统
4.1地网的组成
4.2接地体
4.3接地线和接地引入线
4.4接地汇集线
5接地电阻
附录A、验收、检查接地电阻值测试极棒的布置附录B本规范用词说明
附加说明
条文说明
1总则
1.0.1为防止移动通信基站遭受雷害，确保移动通信站内设备的安全和正常工作，确保构筑物、站内工作人员的安全，特制定本规范。
1.0.2本规范适用于新建移动通信基站的防需与接地设计。对于改建、扩建移动通信基站的防雷与接地设计，已建基站的防雷与接地技术改造亦可参照执行。设在综合通信内移动通信基站的防雷与接地设计应按YDJ26一89通信局（站）接地设计驾行技术规定与本规范开执行
对于利用商品房（居民住宅、商用办公楼等）作机房的通信基站，亦应参照本规范执行，其地网成根据现场环境条件的可能进行布设，但机房的工作接地、保护接地、建筑防雷接地应共用同一个地网。
1.0.3移动通信基站的防雷与接地设计应本着综合治理、全方位系统防护的原则，统等设计、统筹施工，以确保工程质量，切实做到安全可靠。
1.0.4移动通信基站的防雷与接地工程设计中应采用有理论依据、经实践证明行之有效、并经部级主管部门鉴定合格的产品。koNarKe
2.0.1环形接地装置
2术语
围绕移动通信基站房四周，按规定深度埋设于地下的封闭环形接地体（含垂直接地体）。2.0.2接地体
埋入地下并直接与大地接触的导体。2.0.3接地汇袋线
引出机房、电力室等各种接地线的公共接地母线。2.0.4接地引人线
接地汇集线与接地体之间的连接线。2.0.5接地线
通信设备与接地汇集线之间的连线，2.0.6接地系统
接地线，接地汇集线、接地引人线以及接地体的总称。3移动通信基站的防雷与接地
3.1供电系统的防雷与接地
字.1.1移动通信基站的交流供电系统应来用三相五线制供电方式。
3.1.2移动通信基站宜设置专用电力变压器，电力线宜采用具有金厚护套或绝缴护套电缆穿钢管埋地引人移动通信基站，电力电缆金属护套或钢管两端应就近可靠接地。3.1.3当电力变压器设在站外时，对于地处年雷暴日大于20天、大地电阻率大于1002-m的幕露地区的架空商压电力线路，宜在其上方架设避雷线，其长度不宜小于500.m。电力线应在避雷线的25°角保护范围内，避雷线（除端杆处）应每杆作一接地：
为确保安全，宜在避面线终端杆的前一托上，增装一组氧化锌避雷器。
著已建站的架空高压电力线路防再改造来用避雷线有困难时，可在架空高压电力线路整端杆，终端杆前第一、第三或第二、第四杆上各增设一组氧化锌避雷器，同时在第三杆或第四杆增设一组高压保险丝。
避雷线与避雷器的接地体宜设计成辐射形或环形。3.1.4当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站，电缆长度不宜小于200m，电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器，电缆两端金属外护层应+3·
koNarKes
就近接地。
3.1.5移动通信基站交流电力变压器高压侧的三根相线，应分别就近对地加装氧化锌避需器，：电力变压器低压侧三根相线应分别对地加装无闻隙氧化锌避需器，变压器的机壳、低压侧的交流零线，以及与变压器相连的电力电缆的金属外护层，应就近接地。出人基站的所有电线均应在出门处加装避雷器。3，1.6进人移动通信基站的低压电力电续宜以地下引入机度其长度不宜小于0m（当变压器商压侧已采用出力电缆时、低压侧电力电缆长度不限：电力电缆在进人机房交流屏处应加装避電器，从屏内引出的零线不作重复按地。3.1.7移动通信基站供电设备的正常不带电的金属部分、避雷器的接地端，均应作保护接地，严禁作接零保护。3.1.8移动通借基站直流工作地，应从室内接地汇集线.1就近引接，接地线截面积应满足最大负荷的要求，一般为35~95mm2，材料为多股铜线
3.1.9.移动通信基站电源设备应满足相关标推、规范中关于耐需电冲击指标的规定，交流屏，整流器（或高频开关电源）应设有分级防护装置。
3.1.10电源避雷器和天馈线避雷器的耐雷电冲击指标等参数庞符合相关标准、规范的规炭。3.2铁塔的防雷与接地
3.2.1移动通信基站铁塔成有完善的防直击雷及二次感雷的防莆装暨
3.2.2移动通信基站铁捞宜采用太阳能塔灯。对于使用交流电馈电的航空标志灯，其电源线应采用具有金属外护层的电缆，电继的金属外护层应在塔顶及进机房人口处的外侧就近接地，塔灯4
整制线及电源线的每根相均应在机房人口处分别对地加装雷器，零线应直接接地。
3.3天镊线系统的防蕾与接地
3.3.1移动通信基站天线应在接闪器的保护范国内，接闪器应设置专用雷电流引下线，材料宜采用40mm×4 tmm的镀铲扇钳：3.3.2站同轴电缴馈线的金属外护层、应在上部、下部和经走线架进机房人口处就近接地，在机房人口处的接地应就近与地网引出的接地线妥连通。当铁塔高度大于或等于6D四时，同轴电缆馈线的金属外护层还应在铁塔部增加处接地：33，3：同轴电缆馈线进人机房后与通信设备连接处成安装馈线避雷器，以防来自天键綫引人的感应雷。馈线避雷器接地端子扇就近接到室外钮线人口处接地线上，选择馈线瓣器时应考爆阻抗、衰耗、工作频等指标与通倍设备相适应：3.4信号线路的防书与接地
3.4.1信号电缆应由地下进山移动通信基站，电缆内芯线在逊站处虚加装相的信号雷器，避器和电缆内的空线对均底作保护接地。站区内严禁布放架空缆线。3.4.2对于地处年雷暴日大于20天、大地电阻率大于1002m地区的新建信号电缆，算采取在电缆上方布救排流线或采用有金属外护套的电缆，亦可采用光缆，以防需击。35其他设施的防罚接地
3.5.1移动通信基站的建筑物应有完的防直击雷及抑制二次5
rksNarkea
感应需的防雷装罩【避需网、避雷带和接闪器等】3.5.2机房顶部的各种金属设施，均应分别与屋项避雷带就近连通。机房屋项的彩灯应安装在避雷带下方。3.5.3机房内走线架、吊挂铁架、机架或机壳、金属通风管遵，金属门窗等均应作保护接地。保护接地引线般宜采用截面积不小于35的多股导线。
4移动通信基站的联合接地系统
4.1地网的组成
4.1.1移动通信基站应按均压，等电位的原理，将工作地，保护地和防笛地组成一-个联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。
4.1.2移动通信基站地网由机房地网、铁塔地网和变压器地网组戒，地网的组成如图4.1.2所示。基站地网应充分利用机房建筑物的基（含地桩），铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。当铁塔设在机房房项，电刀变压器设在机房楼内时，其地网可合用机房地网。水平接地体
铁塔地网
机房地网
垂直接地休
变压器地期
图4.1.2韩动通信基站地网示意围4.1.3机房地网组或：房地网应沿机房建筑物散水点外设环形接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。当机房建筑物基础有地世时，应将地桩内两根以上主钢筋与机房地网焊接连通，ikNaiKca
