YD/T 2000.1-2009
基本信息
标准号： YD/T 2000.1-2009
中文名称：平面光波导集成光路器件 第1部分:基于平面光波导(PLC)的光功率分路器
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：384322
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 2000.1-2009.Integrated optical path devices based on planar lightwave ciruit Part 1: Optical power splitter based on PLC technology.
1范围
YD/T 2000.1规定了基于平面光波导(PLC)技术的光功率分路器(以下简称PLC分路器)的术语和定义、技术要求和测试方法、可靠性试验条件和要求、检验规则以及标志、包装、贮存等条件。
YD/T 2000.1适用于PLC分路器。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版本均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2828.1-2003计数抽样试验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1: 1999， IDT)
GB/T 18311.2-2001纤维 光学互连器件和无源器件基本试验和测量程序第3-2部分检验和测承: 单模纤维光学器件偏振依赖性(IEC6130-3-2:1995, IDT)
GB/T 20440-2006密集波 分复用/解复用器技术条件
YD/T 893-1997光纤耦合 器技术条件
YD/T 117-2001全光纤型分支器件技术条件
SJT 11363-2006电子 信息产品中有毒有害物质的限量要求
SJT 11364- 2006电子信 息产品中污染控制标识要求
Telcordia GR-1209-CORE (2001) 光无源器件总规范
Telcordia GR-1221-CORE (1999) 光无源器件一般可靠性保证要求
3术语和定义
下列术语和定义适用于本部分。
3.1
光功率分路器optical power splitter
光功率分路器是指用于实现特定波段光信号的功率耦合及再分配功能的光无源器件。
3.2
平面光波导光功率分路器optical power spitter based on planar lightwave circuit
1范围
YD/T 2000.1规定了基于平面光波导(PLC)技术的光功率分路器(以下简称PLC分路器)的术语和定义、技术要求和测试方法、可靠性试验条件和要求、检验规则以及标志、包装、贮存等条件。
YD/T 2000.1适用于PLC分路器。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版本均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2828.1-2003计数抽样试验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1: 1999， IDT)
GB/T 18311.2-2001纤维 光学互连器件和无源器件基本试验和测量程序第3-2部分检验和测承: 单模纤维光学器件偏振依赖性(IEC6130-3-2:1995, IDT)
GB/T 20440-2006密集波 分复用/解复用器技术条件
YD/T 893-1997光纤耦合 器技术条件
YD/T 117-2001全光纤型分支器件技术条件
SJT 11363-2006电子 信息产品中有毒有害物质的限量要求
SJT 11364- 2006电子信 息产品中污染控制标识要求
Telcordia GR-1209-CORE (2001) 光无源器件总规范
Telcordia GR-1221-CORE (1999) 光无源器件一般可靠性保证要求
3术语和定义
下列术语和定义适用于本部分。
3.1
光功率分路器optical power splitter
光功率分路器是指用于实现特定波段光信号的功率耦合及再分配功能的光无源器件。
3.2
平面光波导光功率分路器optical power spitter based on planar lightwave circuit

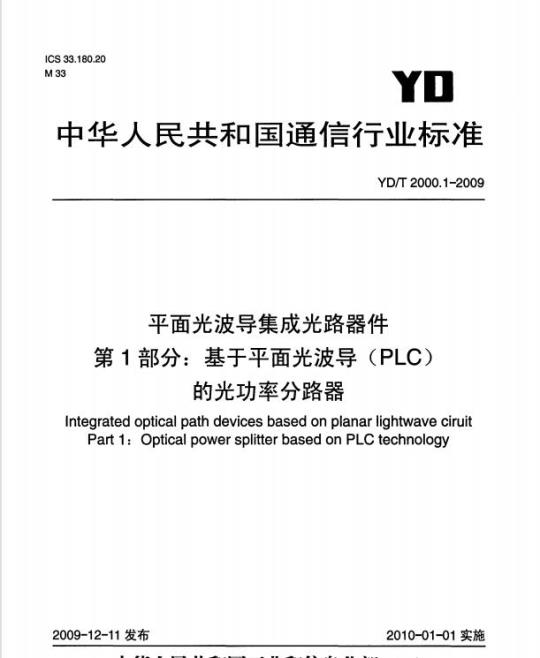

标准图片预览
标准内容
tCS33.180.20
中华人民共和国通信行业标准
YD/T 2000.1-2009
平面光波导集成光路器件
第1部分：基于平面光波导（PLC）的光功率分路器
Integrated optical path devices based on planar liahtwave ciruiPart 1: Optical power splitter based on PLC technology2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3术语和定义
4分类
5技术要求
6测试方法
7可靠性试验
8环境保护..
9检验规则
10包装、标志、运输和贮存
KAONTKAca=
YD/T 2000.1-2009
YD/T 2000.1-2009
平面光波导集成光路器件》包括如下部分：-第1部分：基于平面光波导（PLC）的光功率分路器一第2部分：基于阵列波导光栅（AWG）技术的密集波分复用（DWDM）滤波器本部分为第1部分。
本部分参考IEC61753-2-3.（2001-07）《纤维光学互连器件和无源器件性能规范第2-3部分：U级别-不可控环境的无连接头的单模光纤1XN和2XN的非波长选择分路器件》、ITU-TG671-2005《光器件和子系统传输特性》、TelcordiaGR-1221-CORE（1999）《光无源器件一般可靠性保证要求》和TelcordiaGR-1209-CORE（2001）《光无源器件总规范》，结合国内器件实际情况和国外器件相关技术资料编写制定。本部分在编制过程中注意到了与YD/T1117-2001全光纤型分支器件技术条件》协调一致。本部分由中国通信标准化协会提出并归口。本部分起草单位：武汉邮电科学研究院、深圳新飞通光电子技术有限公司，深圳市昊谷光电技术有限公司。
本部分主要起草人，马东、梁点極，刘文、邓智芳、白炜、徐秋霜。1范围
平面光波导集成光路器件
YD/T 2000.1-2009
第1部分：基于平面光波导（PLC）的光功率分路器本部分规定了基丁平面光波导（PLC）技术的光功率分路器（以下简称PLC分路器）的术语和定义、技术要求和测试方法、可靠性试验条件和要求、检验规则以及标志、包装、存等条件。本部分适用丁PLC分路器。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2828.1-2003计数抽样试验程序第1部分按接收质量限（AQL）检索的逐批检验抽样计划(ISO 2859-1.1999, DT)
GB/T18311.2-200l纤维光学互连器件和无源器件基本试验和测量程序第3-2部分检验和测量：单模纤维光学器件偏振依赖性（EC61300-3-2:1995，IDT）GB/T20440-2006密集波分复用/解复用器技术条件YD893-1997光纤耦合器技术条件YD/T1117-2001全光纤型分支器件技术条件SJ/T11363-2006电子信息产品中有毒有害物质的限盈要求SJ/T11364-2006电子信息产品中污染控制标识要求TelcordiaGR-1209-CORE（200I）光无源器件总规范TelcordiaGR-1221-CORE（1999）光无源器件-般可靠性保证要求3术语和定义
下列术语和定义适用于本部分。3.1
光功率分路器：opticalpowerspliter光功率分路器是指用于实现特定波段光信号的功率耦合及再分配功能的光无源器件。3.2
平面光波导光功率分路器opticalpowersplitterbasedonplanarlightwavecircuit平面光波导光功率分路器是指采用平面光波导工艺技术制作的光功率分路器。3.3
工作带宽operatingbandwidth
T.作带宽是指满足PLC分路器光学性能指标要求的光波长范围，单位为nm。1
YKAONIKAca-
YD/T 2000.1-2009
分路器芯件chlpofsplitter
分路器芯件是指直接由平面光波导工艺技术形成的1XW或2xW分路器的基本单元。3. 5
插入损耗（IL）
insertionloss
插入损耗是指PLC分路器工作波长在规定输出端口的光功率相对全部输入光功率的减少值。由公式（1）表示：
I, =-101g Pa
武中：
IL-第i个输出端口的插入损耗，单位dB（分贝)；Pa—第i个输出端口的输出光功率，单位mW（毫瓦)：Pa—输入端口的输入光功率，单位mW（毫瓦)。3.6
方向性（DL）directivity
方间性是指PLC分路器正常工作时，同一侧中非注入光一端的输出光功率与注入光功率（被测波长）的比值，由公式（2）表示：
DLyg =-10lg-
式中：
DL，第i端口输入光功率对同一侧非注入光端口j的方向性，单位dB（分贝）；P，—第i端口注入光功率，单位mW（毫瓦)；P—同一侧非注入光端口i的输出光功率，单位mW（毫瓦）。3.7
均匀性（FL）unifarmity
均勾性是指PLC分路器在工作带宽范围内，均勾分光的光分路器各输出端口输出光功率P的最大变化量，由公式（3）表示：
(Pon）ia
FL = -101g
(Pan)ux
式中：
FL—PLC分路器的均匀性，单位dB（分贝)(Pout）nin—PLC分路器输出端口中最小输出光功率，单位mW（毫瓦）；(Pour）mar-PLC分路器输出端口中最大输出光功率，单位mW（毫瓦）。3.8
偏振相关损耗（PDL）
polarizatiort dependent loss(3)
偏振相关损耗是指传输光信号的偏振态在全偏振态变化时，PLC分路器各输出端口输出光功率的最大变化量，由公式（4）表示：
式中：
(Pang）moin
(Pong)mr
PDL，——第」个输出端口的偏振相关损耗，单位分贝（dB)；Pouti
第个输出端口的输出光功率，单位mW（毫瓦），j=1、2n。回波损耗（RL）
return loss
YD/T2000.1-2009
回波提耗是指对PLC分路器的输入光功率中沿输入路径返回的量度，由公式（5）表示：RL =-10lg+
式中：
输入端口1的回波损耗，单位dB（分贝)；P：一一入射到输入端口的光功率，单位mW（毫瓦)：P，一一从同一输入端接收到返回的光功率，单位mW（毫瓦)。4分类
4.1按工作带宽分类
按工作带宽可分为：
全带宽型PLC分路器：工作波长范围1260nm～1610nm。双窗口型PLC分路器：中心波长为1310nm土40nm、1550nm±40nm。三窗口PLc分路器：中心波长为1310nm土40nm、1490nm士10nm、1550nm土40nm。4.2按输入/输出芯件型式分类
按输入/输出芯件型式可分为：
-1XNPLC分路器；
2XNPLC分路器。
5技术要求
5.1 光学特性
5.1.11× N PLC 分路器
1xN PLC 分路器光学特性见表 1 。表 11XNPLC分路器光学特性
工作带宽
插入损耗
偏振相关损耗
1260~1610
KAONTKACa=
1310±40
1490±10
1550±40
YD/T 2000.1-2009
均均性
回波损耗
方向性
工作/贴存温度范围
注1：针对均分器件；
注2：光纤为单模光纤：
注3：所有参数测试不带连接器：1x4
表1（续）
注4：带连接器PLC分路器的插入损耗均应加上相关连接器的附加损耗5.1.22×NPLC分路器
2xNPLC分路器光学特性见表2.
-40~+85
表 22×NPLC 分路器光学特性
工作带宽
插入损耗
偏摄相关损耗
均匀性
回溅损耗
方向性
工作/购存温度范围
注1；针对均分器件；
注2：光纤为单模光纤：
注3：所有参数测试不带连接器：2x4
1260~-1610
注4：带连接器PLC分路器的插入据耗均应加上相关连接器的附加损耗6测试方法
外观检查
40~+85
1310±40
1490±10
1550±40免费标准bzxz.net
进行光学性能测试前，首先对器件进行外观检查。其外观必须平滑、洁净、无油渍、无伤痕及裂纹整个器件牢固，尾纤无松动或与连接器播拨平顺。6.2环境
PLC分路器的性能参数测试应在下面规定的正常大气条件下进行，即：温度：15℃~35℃；
-湿度：45%75%：
气压：86kPa-106kPa.
6.3测试条件
6.3.1光源
测试中所用的光源应是稳定激光器光源，性能指标满足：输出功率，≥-3dBm；
中心波长：1310mm±20mm、1490mm±20mm、1550mm±20mm；—30dB谱宽：≤5nm（元=1310nm)、≤10mm（>=1550mm）一功率稳定度：优于±0.05dB（一10℃~+50℃、1h）6.3.2宽带光源
a）卤灯加单色仪。
b）波长可调光源：
波长范围：1240nm~1630mm（可调）；输出功率稳定度：±0.1dB/10min.6.3.3扰模单元
YD/T2000.1-2009
采用的扰模单元是一段1km长度的单模光纤，或5m单模光纤中问打两个30mm的圈，光纤参数应与PLC分路器引出光纤一致，或采用其他专用扰模器。6.3.4光功率计
光功率计要求如下：
-工作波长范围：800nm～1700nm;-光功率最大动态范围：一80dBm～+13dBm（直流）：分辨率：0.01dBm；
准确度：±3.5%。
6.3.5偏振控制器
偏振控制器要求如下：
工作波长范围：根据工作波长选择合适的波长范围：偏振消光比：>40dB：
-邦加球覆盖率：>99%：
偏振相关损耗：<0.005dB：
一最大允许输入光功率：+20dBm。6.3.6光谱分析仪
光谱分析仪的带宽，动态范围均应优丁测量光源。6.3.7临时接点
将两光纤端对接，接点损耗应低于0.05dB，稳定牢固。6.3.8器件引出端光纤（光缆）长度器件引出端光纤（光缆）长度Lj、L不小丁1m。6.4插入损耗的测试
6.4.1基准法
PLC分路器插入摄耗采用剪断法测试，其程序如下：（1）按照图1装置测试并记录第：输出端口的输出光功率Poui。YKAONTKACa-
YD/T 2000.1-2009
扰模单元
临时接点
分路器
图 1PLC分路器插入损耗测量康理(2）在距离临时接点右边不少于30cm的A处切断器件尾纤L'i：如图2所示。临时接点
扰模单元
分路器
图 2PLC 分路器插入损耗测量原理光功率计
光功率计
（3）从测盘装置中取出PLC分路器，制备好切断点中的光纤端面，使光纤端面与检测单元相耦合，测量并记录输入光功率P，如图3所示。光源
扰模单元
临时接点
光功率计
图3PLC分路暴插入损耗测量原理（4）由公式（1）计算相关端口的插入损耗，所有端口的指标均应满足表1或表2的要求。6.4.2替代法
PLC分路器插入损耗也可以采用熔接法测试，其程序如下。（1）测试系统清零，制备好扰模单元输出光纤端面，使光纤端面与检测单元相耦合，测量并记录输入光功率，如图4所示。
扰模单元
PLC分路器插入损耗测量廉理
（2）在扰模单元后面的尾纤熔接入被测PLC分路器，如图5所示。（3）测试并记录第1输出端口的输出光功率Poaui临时熔接点
扰模单元
分路器
图5PLC分路器插入损耗测量原理光功率计
光功率计
YD/T 2000.1-2009
（4）输出功率（dBm）与输入功率（dBm）之差则为相关端口的插入损耗，所有端口的指标均应满足表1或表 2的要求。
6.5方向性的测试
按YD/T893-1997中6.5条进行。
6.6 均匀性的测试
按YD/T1117-2001中 6.7条进行。6.7工作带宽的测试
a）测量系统如图6所示。
宽带光源
b）测量步骤如下：
扰模单元
分路器
图 6 工作带宽测量原理
光谱分析仪
（1）按图6连接测试系统，注意F1、F2、Fs三段应采用同种光纤类型，打开各有源部件（宽带光源、光谱分析仪）预热；
（2）待有源部件稳定后，首先直接连接宽带光源和光谱分析仪，在各试样测量涉及的光谱区存储光谱曲线Pl，测试条件可以采用：1nm分辩率或10nm/格、开始和终止波长刚好覆盖所规定的通带宽度：（3）在（2）选定的光谱区，光谱分析仪进行测量扫描，获得光谱曲线P23（4）在光谱分析仪中执行P2一P,功能，得到试样本身的损耗随波长变化的光谱特性：（5）从光谱区记录试样插入损耗的变化量，在表1～表2规定的器件指标范围内，读取最大和最小的波长值，两者之差就是器件的工作带宽。6.8偏振相关损耗的测量
6.8.1基准法
按GB/T18311.2-2001中方法A进行。6.8.2替代法
a）测试原理框图
测试原理如图9所示。
融长可
谢光源
b）测试步骤
控制器
分路器
光功率计
图9偏振相关损耗的测试框国
（1）清洁连接器端面并按图9连接测试系统，并打开系统预热TTKAONTKACa-
测试用 PC
YD/T 2000.1-2009
（2）设定可谢谐激光器的波长扫描范围、偏振控制器的偏振态变化：（3）对系统客通道进行初始化：（4）接入待测PLC分路器，稳定后，进行扫描并导出数据。6.9回波损耗的测量
按GB/T20440-2006中5.4.6条规定进行。7可靠性试验
产品可靠性试验包括机械完整试验和环境温度耐久性试验，见表3表 3 可靠性试验要求
项目名称
机械冲击
变频握动
光纤扭曲
光纤侧拉
光纤光缆
保持力
高温些存
（干燥）
高温贮存
（湿热）
低温些存
温度循环
参考章、条
Telcordia
GR-1221-CORE 6.2.1
Telcordia
GR-1221-CORE6.2.2
Telcordia
GR-1209-CORE5.4.3.2
Telcordia
GR-1209-CORE 5.4.3.3
Telccrdia
试验条件
5次样方尚，6个方尚（3
个轴向>：500g，持续时间
20g. 20Hz~2000Hz, 4min/
每循环，4循环/海轴向
涂敷光纤、紧套缓冲光纤
0.45kg，±180″，10个循
涂敷光纤、质套缓冲光纤；
0.23kg.90°5s，3个轴
涂敷光纤，紧衰缓冲光
纤：0.45kg，5s，3个轴向
GR-1209-CORE 5.4.3.4
Telcordia
GR-1221-CORE 6.2.4
Telcordia
GR-1221-CORE 6.2.5
Telcordia
GR-1221-CORE 6.2.6
Telcordia
GR-1221-CORE:6.2.7
85℃（±2）或最高存储
温度，显度<40%RH，持续
时间2000h
75℃（±2℃）、90%（±5%）
RH 或 85℃ (±2C)、85%
（±5%）RH，持续时间
500h (CO°). 2000h (UNCb)
一40℃（±5℃）或最低存
储温度，持续时间2000m
—40℃～~+70℃（CO*)，极
限持续时间15min，100次
循环：或一40℃～+85℃
（UNC），极限点持续时间
15min，500次循环
批内充许
不合格品率
（%）
抽样数
尖效数
合落判锯
1.插入损
耗变化量
≤0.5dB;
2.其他性
能参数满
足表1、表
2要求
1．插入损
耗变化量
2．其他性
能参数满
足表1、表
2要求
注：从正常生产的生产批中随机抽取22个样品，分成两组，每组11个，分别进行机械完整性试验和环境温度耐久性试验。每项试验不需进行在线监控，只需进行试验前后插入损耗的测试，计算出变化岚，依据变化邀来判断合格与否CO—中心机房（室温）环境
bUNC——非可控环境
8环境保护
应符合SJ/T11363-2006中的相关要求。9检验规则
9.1 出广检验
出厂检验分日常检验和抽样检验两种。9.1.1 日常检验
YD/T2000.1-2009
该检验是生产厂家对全部产品进行的检验，其检验数据应随同产品提交给用户，PLC分路器需要进行日常检验的项目是：外观、插入损耗、偏振相关损耗、均匀性（均匀分光器件）、回波损耗。9.1.2抽样检验
由质量部门从一个生产批或几个生产批（这些生产批是在基本相同的材料，工艺、设备等条件制造）的产品抽取样品进行检验。抽样检验项目同9.1.1条，并增加方向性，抽样方案要求按GB/T2828.1-2003规定，检验水平IL=I、充许质量水平AQL=1.0。9.2型式检验
PLC分路器在下列情况之一时，一般进行型式检验，型式检验按第6章和第7章中要求进行。a）新产品转产或老产品转厂生产的试制定型鉴定：b）结构、材料，工艺有较大改变，可能影响产品性能时；c）正常生产时，24个月后，应周期性进行型式检验；d）产品长期停产12个月后，恢复生产时；e）出厂检验结果与上次型式检验差别较大时：f）国家质量监督机构提出进行型式检验要求时。10包装、标志、运输和贮存
10.1标志
产品上应标有产品编号、型号，位置充许时还应标有产品名称、生产厂家、生产日期。10.2包装
产品应用盒子包装好，包装内应有产品性能指标测试数据，包装盒上应标有产品名称、规格型号，生产家，执行标准号。按SJ/T11364-2006要求打印环保标志。10.3运输
当产品需要长途运输时，需用木箱或硬纸箱作外包装，在箱上写明不能大力抛甩、碰、压，应有防雨防潮标志，以免损坏产品。
10.4购存
产品应放置在一40℃～+85℃温度、湿度小于40%RH范围以内的非暴露环境中。9
KAONTKACa
