YD/T 579-1997.The specifications for coin box telephone set.
1范围
YD/T 579规定了投币电话机的技术要求、试验方法、检验规则、标志、包装、运输和储存.
YD/T 579叮作为投币电话机设计、生产和质量检验的技术依据。
YD/T 579适用于接入公用电话交换网使用的投币电话机(包括有人值守室内投币电话机和尤人值守室外投币电话机)。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 15279-94自动电话机技术条件
YD/T 514-92非话用户终端设备与公用电话网接口技术要求和测试方法
YD/T 588-92 电话网上音频调制解调器承受传输损伤能力的基本要求
YD/T 728-94电话机防雷技术要求及测试方法
YD/T 735-94电话机电磁兼容限值和测试方法
ITU-T V2.2公用交换电话网和点对点两线租用电话型电路上使用的标准化1200波特双工调制解调器
3缩略语及图形符号
3.1缩略语
LR——响度评定值
SLR——发送响度评定值
RLR——-接收响度评定值
STMR——侧音掩蔽评定值
3.2图彤符号
图形符号如图1所示
4技术要求
4.1类别
4.1.1 I类投币电话机.
尤人值守室外投币电话机,简称1类机。
4.1.2. II类投币电话机
有人值守室内投币电话机，简称I类机。

YD/T579—1997
山于1992年发布的YD/T579-92《投币电话机技术条件》的有些内容现在巴经过时，需要修改并增加一些新的技术要求；另外，随着磁卡和IC卡等公用付费电话机的发展，有些技术要求需相耳协调，为此制定了本标准，以取代标准YD/T579—-92。本标准对YD/T579一92《投币电话机技术条件》行业标准（简称原标准）进行了全面修订。把原标准中的参考当量改为响度评定值，补充了液晶显示、语音提示、假币识别、自动退出和公话标识音等内容，并对投币电话机的安全性增加了许多新的要求；增加了电磁兼容和防雷要求，增加了集中替理技术要求；平均无故障时间由原来的2000h修改为10000h，直流电阻由原来的950Q修改为5002，对计费号也作了修改。
本标准直接引用了GB/T15279--94《自动电话机技术条件》国家标准的部分内容。本标准从实施之日起，即代替YD/T57992《投币电话机技术条件》。本标准可作为该类电话机设计、生产、质量检验的技术依据。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所、邮电部洛阳电话设备厂本标准主要起草人：屈宝珠、李令奇、付莉、杨若旭。254

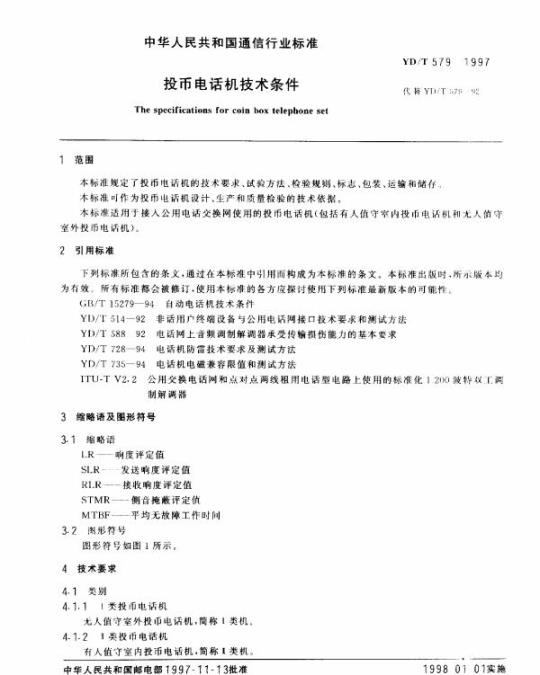

1范围
中华人民共和国通信行业标准
投币电话机技术条件
The specifications for coin box telephone setYD/T 579
代替YD/T579-92
本标准规定了投币电话机的技术要求、试验方法、检验规则、标志、包装、运输和储存本标准可作为投币电话机设计、生产和质量检验的技术依据。本标准适用于接入公用电话交换网使用的投币电话机（包括有人值守室内投币电话机和无人值守室外投币电话机)。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效：所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3/T15279--94自动电话机技术条件YID/T514—92非话用广终端设备与公用电话网接口技术要求和测试方法YID/T58892电话网上音频调制解调器承受传输损伤能力的基本要求YD/T728—94电话机防雷技术要求及测试方法YD/T735—94电话机电磁兼容限值和测试方法ITU-TV2.2公用交换电话网和点对点两线租用电话型电路上使用的标准化1200波特双T调制解调器
3缩略语及图形符号
3.1缩略语
响度评定值
SI.R.…发送响度评定值
接收响度评定值
STMR-侧音掩蔽评定值
MTBF ---平均无故障工作时间
3.2图形符号
图形符号如图1所示。
4技术要求
4.1类别
4.1.11类投币电话机
尤人值守室外投币电话机，简称1类机。4.1.2Ⅱ类投币电话机
有人值守室内投币电话机，简称I类机中华人民共和国邮电部1997-11-13批准TiKAoNiKAca
19980101实施
4.2使用条件
YI/T 579--1997
交换功能模拟器
测量放大器
馈电桥
波形记录仪
选频表
投币电话机摘机状态
可调仿真线
不可调仿真线免费标准下载网bzxz
卢级计（A计权）
图形符号
4.2.1环境温度：1类机-25～十55；1类机—10~+40℃。
4.2.2相对湿度：10%~95%。
4.2.3大气压力：86～106kPa。
4.2.4环境噪声：≤60dB(A)。
4.3基木功能
4.3.1将规定的硬币按规定的费率数额投人后方能拨号、通话。4.3.2不投币可拨通规定的免费电话。4.3.3应有简明的使用标识，其内容包括本机使用的币种、免费电话号码、投币口标志、退币标志、使用步骤等内容。
4.3.4投币电话机可具有显示或语言提示的功能。4.3.5应有按要求设定收费标准及通话时间的功能。4.3.6应有投．-次硬币限通话时间的功能。当已投人硬币的剩余币值，不够下次单位通话时间所需金额时，在本次单位通话时间结束前15s，应有再投币的视或听提示。在15s内投足硬币，再投币的视或听提示停止，可继续通话，否则15s后就自动拆线4.3.7应有最未·组号码重拨功能。在挂机后，号码自动消除。256
4.3.8应有不退币重新呼叫功能。4.3.9应有识别伪币的功能。
YD/T 579
4.3.10投币电话机在作为被叫时，应能发出公话标识音4.3.11具有集中管理功能的投币电话机可以通过电话网实行集中管理。4.4传输特性
投币电话机接人模拟电话网测试系统，其发送响度评定值（SIR）、接收响度评定值（RIR）、侧音掩蔽评定值（STMR）、发送频率响应、按收频率响应、发送非线性失真、接收非线性失真及半衡回损均应符合GB/15279..-94中4.2.1,4.2.2,4.2.3,4.2.5和4.2.10的规定。4.5发号特性
4.5.1投币电话机采用按键号盘，数码排列应符合图2中的规定。号盘数字键5要有育人识别标志。
图2按键号盘数码排列图
4.5.2投币电话机应具有独立的“重新呼训”键和\重拨”键4.5.3发号方式为双音多频信号方式或脉冲信号和双音多频信号兼容方式。4.5.4脉冲信号
脉冲信号特性除脉冲发号时接通电阻外，其他各项指标符合GB3/T1527994小4.3.1a、h的规定。脉冲发导时接通电阻不人于5002，断开电阻不小于100kα。4.5.5双音多频信号
双音多频信号特性符合GB/T1527994中4.3.2的规定。4.6直流特性
4.6.1投币电话机在挂机状态时，直流电流不大于500uA。4.6.2投币电话机在通话状态时，直流电阻不大于50024.7投币电话机正常使用时应无振鸣。4.8收铃特性
投币电话机收铃特性符合GB/T15279---94中4.4.1、4.1.2和1.4.4的规定4.9电磁兼容限值符合YI)/T735-—94中第3章的规定4.10防笛性能
投币电话机应能承受下列脉冲电压的冲击而不受损坏，仍能正常收费、发送、接收、振铃和发号。4.10.1「类投币电话机按暴露环境要求：冲击电压波形为10/700μs
冲山电压幅值横向和纵向均为主4kV4.10.2【类投币电话机按非暴露环境要求：冲击电压波形为10/700ms。
冲电压幅值：横向试验士1kV（外线端子间）；纵向试验上.5kV（外线端于对地之间），257
TiiKAoNiKAca
4.11计费性能
YD/T579—1997
4.11.1可以按规定设置市内或长途通话的计次时间和费率。4.11.2电话未接通，主叫挂机后，应能退回投入的硬币。4.11.3投币电话机收到计费控制信号后，按照费率收取话费。4.11.4计费控制方式
计费控制方式可以有以下几种，具体采用何种方式自定选用，并在产品技术条件中加以说明。a）反极信号计费方式
1）投币电话机应有接收直流馈电极性反转信号而计时计费的功能2）投币电话机应能可靠识别持续时间不小于100ms的反极脉冲信号，b）16kHz脉冲计费方式
1）投币电话机应具有接收16kHz脉冲计费信号而开始计费的功能2）投币电话机在0~～5km用户线条件下，应能可靠识别表1所规定的计费控制信号。表116kHz计费控制信号
频率及允差，kHz
信号电压范围，V
单次信号持续时问，ms
脉冲速率.s-1
信号谐波失真
c）语音控制（被叫应答)计费方式对于不具备a、b方式的投币电话机，建议采用该计费方式16±1.12
1）投币电话机应有接收语音控制（被叫应答）计费信号而开始计费的功能。2）语音控制（被叫应答）计费方式的时序应符合图3。摘机投币
主叫动作广U·儿
话机控制
线路信号
4.12提示音
拨号音
关闭送话器
间铃音
打开送话器
被叫应答语音
开始计费
图3语音控制计费方式时序
4.12.1再投币提示音有语言或通断间隔的单频音。4.12.2
通断间隔的单频再投币提示音应符合表2中的规定。表2单频再投币提示膏
频率,Hz
断续时间
4.12.3再投币提示音的声级为60士10dB（Λ）。600～1000
1s通，2s断
4.12.4公话标识音由f1和f，两种频率组成，其时序见图4，并应符合表3中的规定，258
频率范围、Hz
断续时间
比率f2
电乎，dBm
持续时间，s
安全性
I类机应有可靠的接地装置，
YD/T 579--1997
个周期2.6%
图4公话标识音时序
表3公话标识音
1100~1750
通200ms，断200ms
1类机应有防止并机、盗拨通话的功能。2
投币电话机在正常大气条件下的绝缘电阻应不小于50Mα750~~1150
通200ms渐2
4.13.4投币电话机在正常大气条件下，应能承受频率50Hz，有效电压500V的正：弦交流电压1minImi无飞孤、火花和击穿现象。
4.13.5具有显示功能的投币电话机，其显示窗部位要使用高强度透明材料。4.13.6
I类机传输线和手柄线不能使用插头和插座。I类机手柄采用高强度阻燃材料制，于柄线应采用蛇皮管护套，应具有1200N抗拉强度和防破坏能力、不使用专用工具不能拆卸。I类机的机壳、按键和币盒应采用高强度材料制成，有较强的防破坏能力。4.13.8
1类机的机壳结构分为电气机芯区和雨盒区，分别采用防盗性能强的锁装置控制，便」硬的收取和管理。
4. 13. 10
1类机的币盒采用自动闭锁装置，使人币口在币盒装人机壳后应能自动打开，取出后应能闭并锁定。币盒具有防盗防破坏功能。4.13.11
1类机应有收币确认装置，只有硬币收人币盒，才能正常通话，否则自动拆线。「类机应能识别硬币的真伪，正确分辨率不低于98%，类机应有一定的防雨能力
4.13.14具有集中管理功能的投市电话机，当发生手柄线被拉断、机壳门被非法打开、发号出现故障，计费收币失灵、手柄损坏、币盒已满、币盒被盗等情况时，应能向管理中心报告、并停止使用。4.13.15当投币电话机处于被叫状态时，在收到收费信号后，应能立即拆线。4.14集中管理
4.14.1投币电话机应具有配合管理中心进行集中管理的功能。4.14.2投币电话机能通过用户线及电话网的交换机与管理中心进行数据通信连接，信力式采用调制解调器，调制解调器应符合ITU-TV.22协议，并满足YD/T588及YI)/T514的要求4.14.3投币电话机应能配合管理中心修费率，增减区号，修改管理软件二作参数和通报话机的运行259
TiKAoNiKAca
情况。
YD/T 579
4.14.4当币盒中的硬币达到币盒一定容量时，投币电话机应能向管理中心汇报，4.15基本环境适应性
4.15.11类机经一25C和十55℃，1类机经一10℃和十40C的温度试验后，其发送、接收响度评定值允许偏离指标3dB,并且收铃特性、发号特性及控制功能正常4.15.2投币电话机经一40℃和十55℃的温度储存，在正常人气条件下恢复后，其发送、接收响度评定值，收铃特性，发号特性及控制功能符合常温指标要求。4.15.3投币电话机经频率范围10～55Hz，位移幅值0.35mm扫频振动后，应无机械损伤和结构松动现象。发送、接收响度评定值，收铃特性，发号特性和控制功能符合常温指标要求。4.15.4投币电话机经峰值加速度为100m/s2，脉冲持续时间为16ms，垂直方向1000士10次的碰撞试验后，应无机械摄和结构松动现象，发送、接收响度评定值，收铃特性、发号特性和控制功能符合常温指标要求。
4.15.5投币电话机在温度+40℃，相对湿度90%95%的环境试验后，其发送、接收响度评定值允许偏离指标3dB，收铃特性和发号特性符合常温指标要求，绝缘电阻应不小于5MQ，其控制功能正常，4.16寿命要求
4.16.1正常条件下按键号盘的按键使用寿命应不小于5×10°次，试验后发送、接收响度评定值，发号特性，收铃特性和控制功能正常。4.16.2证正常条件下投币电话机叉簧经2×105次试验后，发送、接收响度评定值，发号特性.收铃特性和控制功能正常。
4.17投币电话机的平均无故障工作时间（MTBF）不小于10000h4.181类机整机固定安装尺寸：投币电话机固定安装孔尺寸如图5所示。150.0
单位：mm
5试验方法
5.1试验坏境条件
5.1.1环境温度：1535C。
5.1.2相对湿度：45%~75%
5.1.3人气压力：86~~106kPa
5.1.4环境噪声：≥40dB(A)
5.2基本功能检查
安装孔尺寸
5.2.1交换功能模拟器
a）能产生交换机对用户终端的各种信号，其中包括让费用的反极信号、16kHz脉冲信号以及模拟电话网测试系统等同的扫频信号。b）信号可进行频率、电平调整，260
c）能够接收用户终端的有效信号；d）有两路以上的交换功能。
YD/T579
5.2.2使用交换功能模拟器对4.3所列举的功能逐项进行试验。5.3传输性能测试
有关发送、接收响度评定值，侧音掩蔽评定值，发送、接收频率响应，发送和接收非线性失真，平衡回损按GB/T15279---94中5.2.5.3,5.5，5.10的规定进行。5.4发号特件测试按GB/T15279--91中5.11.1、5.11.2、5.11.3、5.11.4,5.11.5、5.11.6、5.11.7、5.11.8、5.11.11、5.11.12的规定进行。5.5直流特性测试按GB/T15279-94中5.8和5.9的规定进行。5.6收铃特性测试按（GB/T15279--94中的5.12的规定进行。5.7电磁兼容性能测试按YD/T735—一94中第4章的规定进行。5.8防雷性能测试按YD/T728—94中第6章的规定进行。5.9计费性能测试
5.9.1反极信号计费方式：将投币电话机接到交换功能模拟器上，接人5km伤真用线，分别使用100ms和不小于5s的两种脉宽的反极信号提供给投币电话机，见图6。投币电话机应能在该脉冲出现后100～150ms内开始计费。
反极信号
计费开始
反极信号
5.9.216kHz信号计费方式
a）测试方框图见图7。
计费开始
图6反极信号定时图
图716kHz计费方式测试方框图
b）用户仿真线先置于0km，交换功能模拟器的16kHz计费信号调整到2.5V（负载为2002时测鼠），信号持续时间为50ms，脉冲速率为3个脉冲/s，连续发6个脉冲，投币电话机应能开始计费，261
TiiKAoNiKAca
YD/T579-—1997
c）用广仿真线置于5km，交换功能模拟器的16kHz计费信号调整到1.5V（负载为2002时测量）信号持续时间为50ms，脉冲速率为3个脉冲/s，连续发6个脉冲，投币电话机应能开始计费5.9.3语音控制（被叫应答）计费方式：将话机接到交换功能模拟器上，接入5km仿真用广线，见图8。交换功能模拟器发出扫频信导，投币电话机应能开始计费。X
图8语音控制计费方式测试方框图5.10提示音的测试
5.10.1再投币提示音的测试按图9或图10连接。图9通断间隔的单频再投币提示音测试力框图dB(A)
图10语音提示音测试方框图
使已进入通话计费状态的投币电话机满足再投币提示条件，在提示音发出时开始计时，到投币电话机自动拆线时终止计时，此时间为再投币提示音提前提示时间。在此时间内从测量放大器上读取声级值，从波形记录仪上读取信号频率及信号断续时间。语音提示音的声级在机体前正面中心（).5m处，用声级计测量声级。5.10.2公话标识音的测试按图11连接Z
图11公话标识音测试方框图
使投币电话机处于被叫状态，摘机后发出公话标识音。用波形记录仪测出、f的持续时间和断续比．用选频表测出f、f2的频率数和电平值。262
5.11安全性测试
5.11.1防并机、盗打测试：
YD/T579—1997
a）将投币电话机接入交换功能模拟器并处于挂机状态。在同一用户线上，并人·电话机、并摘机，其发号和通话应能被有效阻止；b）将投币电话机接人交换功能模拟器并处丁摘机状态。利用\DTMF”发声器“耦合在送话器上，首拨或插拨号码，该号码应不被交换功能模拟器接收。5.11.2绝缘电阻测试：投币电话机置于正常大气条件下，不接通电源，将绝缘电阻测试仪调到直流电压250V，分别在外线端与投币电话机外露的导电部分之间和电源线入端与投币电话机外露的导电部分之间测量其绝缘电阻。
5.11.3耐压试验：投币电话机置正常大气条件下，不接电源。实验电压为50Hz、500V正弦有效值。分别加在外线端与投币电话机外露的导电部分之间和电源线人端与投币电话机外露的导电部分之间，持续1min，应无火花、飞弧和击穿现象。5.11.4防雨试验；投币电话机在馈电状态下，用雨水模拟装置在垂直方向、正面45°、双侧面15°进行淋雨试验，各方向5min，降水量为100L/（m2·h）。试验后30min，投币电话机的投币、拨号、通话功能应正常。
5.11.5手柄线抗拉强度试验：投币电话机手柄连同外加蛇皮管包装的手柄线，用1200N力，作用3min，试验后不应有破损或断裂，并能正常通话。5.11.6「类机防破坏能力实验：用本话机手柄敲击本话机顶部、侧面、显示窗、键盘及手柄支架备5次，冲击力3500士500N，敲击作用时间在1.0～1.5ms范围内，投币电话机各部分（包括手柄）不应损坏，能正常工作。
5.11.7识币率试验：投币电话机置于正常工作状态，将规定的硬币投50次，规定范围外的硬币投50次，统计正确识币次数，应不小于98次。5.11.8对投币电话机安全性技术要求中的其他各项均进行功能性检查。5.12基本环境适应性试验
按GB/T15279--94中5.20.1、5.20.2、5.20.3、5.20.4和5.20.5的规定进行。5.13寿命试验
按键和簧寿命试验按GB/T15279--94中5.11.13和5.13.3的规定进行。5.14可靠性试验（MTBF试验）
按GB/T1527994中第8章的规定进行。6检验规则
6.1除GB/T15279—94中6.1.1的规定外，按GB/T15279—94中第6章的规定进行。6.2检验顺序、项目和不合格分类见表4。表4不合格分类
顺序编号
检验项目
缺陷内容
（1）包装箱标志与话机型号或数量不符（2）包装箱严重损坏
（3）不合规格
（4）缺少说明书
（1）外形结构开裂
（2）外表面有较明显的划伤、污垢、斑痕和变形TiKAoNiKAca
缺陷分类
顺序编号
检验项目
装配质量
硬币识别
直流脉冲信号
DTMF信号
YD/T 579
表4(续）
缺陷内容
（1）话机上的标志不全或不符
（2）零部件有松动
（3）有漏或错装零件，影响话机的性能（4）有漏或错装零件，但不影响话机要性能【（5）机内有金属异物
（6）机内有非金属异物
（7）按钮、叉簧驱动机构等不滑快，有轻微阻卡现象（8）按钮、叉簧、驱动机构，拨号盘等有卡住现象（9）手柄挂机或摘机的驱动机构不到位，有空行程，但不影响话机的正常使用
（10）手柄挂机或摘机的驱动机构有空行程，影响话机的正常使用（11）投人规定使用的硬币5枚和硬币的各种组合在收币或退币时，有阻卡现象
（12）在固定螺钉上漏点防松动漆1～2点（13）在固定螺钉上漏点防松动漆2个以上（14）外表面和内表面有毛刺，能对人身造成划伤（15）手柄蛇皮护套脱出
（1）投人规定使用的各种硬币100，出现2次误识别（2）投人规定使用的各种硬币100次，出现2次以上误识别（1）偏离规定值3dB以上
（2）偏离规定值3dB以下
（1）偏离规定值3dB以上
（2）偏离规定值3dB以下
达不到规定指标
在规定框外
（1）不发号或错发号
（2）断续比在（1.4～1.8）：1以外，在（1.3～1.9）：1以内（对于1.5：1或1.6：1)或断续比在（1.8～2.2）：1以外，在（1.8~2.5）：以内（对于 2：1)
（3）8≤脉冲速率9或11≤脉冲速率≥12（1）脉冲速率8（或脉冲速率12)（1）不发号或错发号
（2）信号电平超出规定值3dBm以外（3）信号电平超出规定值3dBm以内(4）频率误差在1.5%~1.8%
（5）频率误差在1.8%以上
缺陷分类
顺序编号
检验项白
话机铃特性
耐压和绝缘电阻
7标志、包装、运输和储存
（1）不响铃
YD/T 579
..1997
表4完)
（2）响铃、供达不到要求
功能不符合要求
达不到要求
按GB/T15279-94中第7章的规定
TT KAoNi KAca
缺陷务
