YD/T 603-1996.
1范围
YD/T 603规定了我国接入网中, 8448 kbit/s用户环路光纤传输系统的系统设计要求及相关设备的技术要求。YD/T 603适用于公用通信网,专用通信网可参照执行,本标准是设计该系统和生产该类设备的技术依据。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 6879-86 2048 kbit/s30路脉码调制复用设备技术要求
GB 7610-87音频脉冲编码调制特性
GB 7611-87脉冲编码调制通信系统网路数字接口参数
GB 7254-87 8448 kbit/s正码速调整二次群数字复用设备技术要求
GB 13167-91长途光缆通信系统进网要求
GB/T 13996-92光缆数字线路系统技术规范
GB/T 13997-92 2048 kbit/s、 8448 kbit/s. 34368 kbit/s. 139264 kbit/s光端机技术要求
YD/T 610-93 PCM 基群信令接口设备技术要求和测试方法
3. 8448 kblt/s用户环路光纤传输系统的组成和主要特性
3.1 系统组成
该系统由局端设备(业务侧)、远端设备(用户侧)和光缆传输线路组成。
局端设备由2048 kbit/s 数字复用设备、8448 kbit/s数字复用设备、8448 kbit/s光传输终端设备、监控系统等组成远端设备由2048kbit/s数字复用设备、8448kbit/s数字复用设备、8448kbit/s光传输终端设备不间断电源系统等组成。一般采用无中继传输,系统框图如图1所示。

YD/T603—1996
本标准是依据GB6B79、GB7610、GB7611、GB7254、GB13167、GB/T13996、GB/T13997YD610,并参考ITU-T建议，G.703.G.704.G.711、G.713、G.742、G.744、G.821、G.823G.826，结合我国具体情况而制定。
本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部第五研究所。本标主要起草人：昊承治
1范围

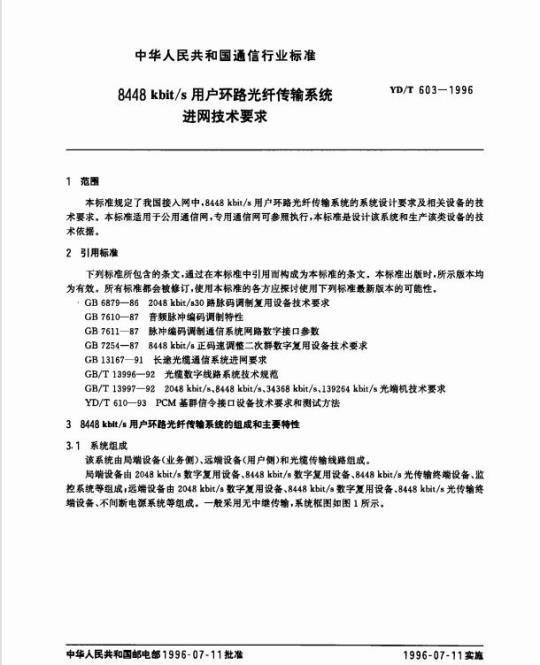

中华人民共和国通信行业标准
8448kbit/s用户环路光纤传输系统进网技术要求
YD/T603—1996
本标难规定了我国接入网中，8448kbit/s用户环路光纤传输系统的系统设计要求及相关设备的技术要求。本标准适用于公用通信网，专用通信网可参朋执行，本标准是设计该系统和生产该类设备的技术依据。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6879—862048kbit/s30路脉码调制复用设备技术要求GB7610—87音频脉冲编码调制特性GB7611—87脉冲编码调制通信系统网路数字接口参数GB7254—878448kbit/s正码速调整二款群数字复用设备技术要求GB1316791长途光缆通信系统进网要求GB/T13996—92光继数字线路系统技术规范GR/T13997—922048khit/s.8448kbit/s,34368kbit/s,139264khit/s光端机技术要求YD/T610—93PCM基群信令接口设备技术要求和测试方法38448 kblt/s用户环路光纤传输系统的组成和主要特性3.1系统组成
该系统由局端设备(业务侧)、远端设备（用户侧)和光缆传输线路组成。局端设备由2048kbit/s数字复用设备、8448kbit/s数字复用设备.8448kbit/s光传输终端设备、监控系统等组战+远端设备由2048kbit/s数字复用设备，8448kbit/s数字复用设备8448kbit/s光传输终端设备、不间断电源系统等组成。一般采用无中继传输，系统框图如图1所示。中华人民共和国邮电部1996-07-11批准-TTKAONYKACa
1996-07-11实施
YD/T603—1996
备用）
M，204Bkbit/s数字复用设备（符合GB7611规定的Mr-1.M1-，Mi-aM1-）M8448Bkhit/a数字复用设备
OLT8448kbit/s光传输线路终端设备MCS局端监控系统
UPS不间断电源系统
E支路口
B群路口
1+1用（可选用）
图18448kbit/s用户环路光纤传翰系统E
局端设备和远端设备，可作成光/电分离型或光/电合一型。在合一型中可分为2048kbit/s8448kbit/s数字复用设备、8448 kbit/s光传输设备合一,也可采用仅8448 kbit/s数字复用设备和8448 kbit /s光传输设备合一。还可采用仅 2048 kbit/s和 8448 kbit/s 数字复用设备合一。此处“合一\指两类设备不采用标推的电接口连接，而采用设备内部数据总线连接，但必须提供测试端口。其体情说见图2。
3.2基本参数
3.2.1比特率
复用比特率标称值8448kbit/s，容差土30×10-支路比特率标称值2048kbit/s，容差土50×10-3.2.2等效话路数
120路。
3.2.3蝴结构
采用异步比特复接方式时,8448kbit/s数据顿结构应符合GB7254—87中1.2条的规定。采用同步字节复接方式时,8448kbit/s数据顿结构应符合GB7611—87中4.3.1条的规定。支路2048kbit/s数据顿结树应符合GB7611—87中3.3.1条的规定。3.2.4光波长选取
主要采用 1 310 nm 波长区。
GB7611接口
YD/T 6031996
2Mbit/：+GB7611接口
2Mbit/s+ GE 7611接口
OLT, M
OLT，M,M
8Mbit/s+GB 7611接口
合一班
图2光/电分离型和光/电合一型示意图3.2.5光纤选型
主要采用符合GB/T13996一92中第6章规定的常规单模光纤。3.3系统的主要传输特性
下列各项指标均对50km假设参考数字段作规定的。3.3.1误码性能
3.3.1.1假设参考数疗段在64kbit/s接口的误码性能根据27500km，64kbit/s全程假设参考连接的误码性能指标及分配原则，并留有富余度。对50km假设参考数宇段,在 64 kbit/s接口的误码指标应满足下述要求(占总连接指标的 5%)。严重误码秒(BER>10-3)
误码秒
≤0.005%
3.3.1.2假设参考数字段在2048kbit/s以1.速率接门的误码性能高比特率系统的误码特性，误码性能度量用参数是误块秒比(ESR),严重误块秒比(SESR)和背景误块比(BBER)。
27500km全程端到端通道的误码性能如表1所示。表127500km全程端到端通道的误码性能违率，klit/s
比特/块
800~500
2X10-4
2000-8000
2×10-
国内标准最长假设参考通道为6900km，从国际接口局到通道终端点之间为3450km，按区段分配(17.5%端到端指标)和距离分配（每500km分1%端到端指标）的原则，我国国内部分共分得24.5%端到端指标，国内用卢网（100km）分6%端到端指标，50km数学段分3%端到端指标，数宇段高比特率误码性能指标如表2所示（测试时间为24h），-TYKAONYKACa
速本,kbit/s
YD/T 603—1996
表250km数字段高比特率误码性能指标2048
6×10-
6X10-1
6×10-6
6X10-7
注：因条件限制，当采用平均误比特率测试时，暂定高比特率系统平均误比特率BERav≤1×10-\但这个指标不替代上述指标要求。
3.3.2抖动性能
应符合GB/T13996—92中3.3.2.2之规定。3.3.3可靠性
应符合GB/T13996-92中3.3.2.3之规定。3.3.4可用性
应符合GB/T13996—92中3.3.2.4之规定。3.4系统光功率分配
系统光功率分配决定于光源(LD或LED)、光检测器(PIN)、光缆衰减、光纤接头与光连接器衰耗以及预留的光缆富裕度和设备富裕度等多种因素，如图3所示。S
图 3系统光功率分配
3.4.1系统S与R点间最大衰减
在S与R点间，当高比特率系统平均误比特率BERAv≤1X10-1时，采用LD为40dB，采用LED为 20 dB。
3. 4. 2系统富余度
光纯富余度M.为0.1dB/km~0.2dB/km，全长最大不超过5dB。设备富余度不少于 3 dB。
3.4.3发送光功率
在S点注入单模光纤中的平均发送光功率：LD≥-6 dBm
LED≥-26dBmWww.bzxZ.net
3.4.4接收灵敏度
在BERav≤1×10-1°条件下，R点的最低接收光功率不劣于一46dBm。3.4.5接收光功率动态范围
在BER1×10-1°条件下，在R点接收光功率动态范围应不小于20dB，优选全动态范围的光接收组件。
3.5传输线路码型
符合GB13167规定的码型。
4系统内各种设备的基本要求
4.1各种设备间的接口
4.1.1设备间采用网络节点接口
YD/T 603-1996
各种设备接口处的脉冲波型，特性、码型，比特率及容差、输入口与输出口的阻抗，连接电缆衰减等应符合GB/T13996—92中3.3.1条之规定。4.1.2设备闻采用内部接口
对于合一型系统，需要合一的各种设备接口处，采用内部数据总线连接,不设符合GB 7611规定的接口。
4.2数学复用设备
4.2. 12048 kbit/sPCM数字复用设备应符合GB6879的规定。对具有恢存储器的设备，绝对群时延指标可放宽250μs。当自动转换接口点处在该设备时，应具有本标准第6章规定的自动转换功动能。4.2.2用户线直流信号标志与数字型线路信号相互转换特性应符合YD/T610的规定。
4.2.38448kbi/s正码速调整的数字复用设备应符合GB7254的规定。当自动转换处在该设备时，应具有本标推第6章规定的自动转换功能。4.2.48448kbit/sPCM数字复用设备应符合附录A的规定
4.38448khit/光传输终端设备
4.3.1分高型的8448kbit/g光传输终端设备应符合GB/T13997的规定。4.3.2合一型的8448kbit/s光传输终端设备除电接口采用内部数据总线连结，不规定接口指标外，其余的应符合GB/T13997的规定。
5供电方式
5.1局端设备供电
本地一48V或一60V直流供电。
5.2远端设备供电
5.2.1本地一48 V或—60 V直流供电。5.2.2采用220V/50Hz交流供电。5.2.3当采用交流供电时，设备内部必须具备连续工作不少于8h的备用电源，当交流停电时，能自动转换到备用电源。
5.3铃流供电
为提供用户话机振铃，远端必须配置铃流发生器，6自动转换功能
主备用比：在可靠性要求高的地方,采用1十1方式。在可靠性要求不高地方，可以不设量备用系统。转换段同数字段。
转换信号传输方式：转换信号应与主信号在同一光纤中传输。转换条件，当主用系统发生故障（如：信号中断，失步，误码超过预置门限等），耳备用系统工作正常。转换方式：自动转换，主用系统与备用系统相互备用。人工转换，由人工控制，自动完成转换，其中包括局端对远端设备的遥控转换。自动转换的接口点为标准的数字接口点（分离型）或内部的数据总线接口点（合一型）。转换时间：不大于100ms。
7工作杂件
7.1环境条件
YYKAONTKAca
设备的环境温度
局珊 5℃～40℃
远端架式—5℃~40℃
室内箱式—10℃～55℃
室外箱式—40℃~55℃
最大相对湿度：
局端25C时，≤85%
YD/T 603—1996
远端架式同局端，箱式
35℃时，≤90%
光缆的环境温度：
架空光缆—30℃～50℃
直埋光缆0℃~～26℃
城市管道用光缆—5℃～40℃
7. 2 供电电压
直流一48V±15%
—60V±15%
交流220V±15%
8系统维护要求
8.1公务联络
系统的局端设备和远端设备之间，应有公务联络电话，以供系统运行时维护使用。公务联络信号应在光路中传输。
8.2状态监视，告警及故障定位功能采用局端集中维护方式，在局端设备配置一个监控系统。在不中断业务情况下，对整个系统进行监控测试。所有监测结果均在局端显示。本系统内部支持监控信号的传摘。8.2.1状态监视及告警功能
监控系统在监视过程中发现不正常状态或故障时，应立即给出告警。监视的状态及事件如下：
电源故障：
输入 PCM 信号中断;
发送光信号消失：
LD 寿命;
接收光信号消失
失步(顿失步，复顿失步，线路码失步),接收到AIS,
接收到对端告警信息；
误码率，
远端电源的状态及供电电压；
远端锌流消失；
主备用转换状态：
远端环境温度。
8.2.2故障定位
当出现告警时，为隔离故障区段，监控系统可实现环路控制，以便对出现故障的设备或线路进行故障定位，其环路控制有局端支路，群路环回和远端支路、群路环回，根据显示的状态，判定故障的位置。8.3测试功能
8. 3. 1话路的传输性能测试
YD/T 603—1996
最低限度要能检测被测话路的好坏情况（如：电平、噪声，回波损耗）。B.3.2信令功能测试
最低限度能检测被测话路信令功能否正常（如：占用、振铃、挂机等）。8.3.3用户线测试
最低限度能测试从远端设备被测话路到用户之间用户线的绝缘、通断及申电情况。8.4设置功能（可选项）
用户电路阻塞/非阻塞：
2048kbi1/s支路的阻塞/非阻塞+用户电路通路号与时隙关系设置：禁止告警功能设置，
测试门限设置等。
5安装信息显示（可选项）
机盘与机架位置关系的信息显示。5远程监控接口(可选项）
通过该接口将监控信息送往远程维护中心。-YYKAONYKACa
AT一般特性
A1.1基本特性
YD/T603—1996
附录A
（标准的附录）
8448 kbit/s PCM 数字复用设备的特性音频编码特性应符合GB7610的规定。A1.2比特率
比特率标称值8448kbit/s，容差土30×10-。A1. 3 定时信号
设备发送定时信号能从内部信号源或外部2048kHz信号源或接收到的8448kbit/s信号中取得。A2结构
A2.1每 64kbit/s信道时隙的比特数8,编号1到8。
A2.2每恢64kbit/s信道时隙数
基本顿中，比特1到1056传送132个八比特组间插的64kbit/s信道时，编号从0到131。A2.364kbit/s信道时隙的使用
A2.3.1在随路信令的情况下,64kbit/s信道时隙的分配信道时隙5到32，34到65，71到98和100到131被指配给120个电话信道，编号从1到120。信道时隙 0和 66中的前 6 bit被指配给定顿信号11100110100000,信道时隙 66中的剩余 2 bit用于公务。
信道时隙67到70被指配给如下A2.5.2所规定的随路信令。信道时隙1到4,33留作国内使用。A2.3.2在共路信令情况下，64kbit/s信道时隙的分配信道时隙2到32，34到65，67到98和100到131可用作127个电话、信令或其他公务信息。信道时隙1或者用于提供电话或公务信道，或者留给数字交换局作公务，上述信道时隙编号为0到127。信道时隙 0 和 66 中前 6 bit 被指配给定信号 11100110100000,66 中的剩余 2 bit 用于公务。信道时隙67到70按优先权的递减次序用于如下A2.5.1所规定的共路信令。A2.4信道时隙99的CRC程序说明
为提供对 8 Mbit/s 链路的端对端的质量监控,使用 CRC-6 程序,将源端所算得的 6 bitC,到 C:插入到时隙99的比特1到6(见图A.1)，比特7(E)表示对收到CRC状况的指示。CCCaCCC.Es
最高有效位
最低有效位
图A1信道时隙99的比特分配
对每帖计算 CRC-6 的比特 C1 至 C。,于是 CRC 块的大小是 132 个八比特组,每秒进行 8 000 次计算。
A2.4.1乘/除处理
YD/T 603-1996
位于第 N 顿的一个给定的 C,～C, 是由第 N一1 屿表示的多项式乘以 X*,然后(模 2)除以生成多项式x°+X+1所得的余数。
A2.4.2编码程序
CRC比特位暨，初始被置为0,通过A2.4.1对慎进行运算。其余数措到下一顿对应的CRC位置，A2.4.3解码程序
对收到的恢在抽取它的 CRC 比特,并由 D 取代后作 A2.4. 1 所指出的运算处理,并且将余数存储起来，与下一顿收到的CRC逐比特比较，如果相同，就认为被校核顿无误码。A2.4.4比特E的作用
如果已经发现在刚收到来自对端的顿中检出 C,至C。有比特错误(至少是一比特错误),在发送方向的第N恢的比特E置1,如果没有错误,置0。A2.5信令
A2.5.1共路信令
信道时67到70按优先权的递减饮序，可用于速率最高到64kbit/s的共路信令。获得信号定位的方法将构成特定的共路信令规范的一部分。A2.5.2随路信令
使用信道时67到70中的64kbit/s容量传送随路信令。A2.5.2.1复顿结构
对于每一个 64 khit/s比特流的一个复恢,由 16个连续顿组成,编号从 0 到 15。复顿定位信号为0000,占0恢为信道时67到70的比特1到4.A2.5.2.2信道时隙67到70的分配如表 A1 所示.
表A164kbit/a信道时67到70的比特分配64 kbit/e
信道时愿
0000xyxx
注, b,c,d不用时,b=1,=0,d=1
1 备用比特,不用置 1
y对告比特，正常置0，告替置1
A3慎失位和顿定位恢复
o0poxyxx
o00oxyxx
0000xyxx
105断
当已连续四屿在预定的位置上收到有错误的慎定位信号时，应判为已发生了顿失位，abed
106路
120路
在判为顿失位的状态下，则当顿定位装昼连续三帧检测到顿定位信号时，应判为帧定位已有效地恢复。
在顿定位装置已检测到一个慎定位信号后，如果在其后两顿之一没有检测到顿定位信号时，则应开KAONTKAca=
始新的搜索，
A4故障情况及相应处理措施
A4.1故障情况
复用设备应能检测下列故障：
A4.1.1电源故障。
YD/T 603—1996
A4.1.2编解码器故障(使用单路编解码器时除外)。A4.1.3在64kbt/s输入口时隙67到70)输入信号消失。注,当采用随略信令且值令复用设备位于 PCM 复用设备几米以内,不强求检测这种故障,当采用反向型接口时,不强求检测这种故障。
A4.1.48448 kbit/s 输入信号消失。A4.1.5懒失位。
A4.1.6用监视定莅信号检到的比特误码率过高。A4.1.6.1在误码率≤10-*时，在4～5内启动故障指示的概率应小于10-。在误码率≥10-时，在4～5s内启动故障指示的概率应大于0.95。A4.1.6.2在误码率≥10-\时，在4s~5s内解除故障指示的概率几乎为0。在误码率≤10-*时，在4s~5 s内解除故障指示的概率应大于 0. 95。A4.1.7收到对端告警指示。
A4.2相应措施
A4.2.1发出业务告警指示，以表明PCM复用设备提供的业务不再可用，这种指示至少应送给交换设备或信令复用设备。该指示在检测到相关故障后2IB内发出。A4.2.2发出即时维护告警指示以表明性能已低于可接受的标准，并要求本端注意维护，并发出声、光告警指示。当检测到AIS时，应禁发与顿失位和误码率过高有关的即时维护告指示。而其余的相应措施见表A2。
A4.2.3将信道时隙66的比特7由\0\变\1\向对端发出告警指示。A4.2.4抑制模拟输出端的传输。A4.2.5当信道时隙67到70不用于话音时，AIS加于64bit/s输出的时隙67到70。这一措施应不迟于检测到故障情况后的2m8。
A4.2.6当信道时隙67到70不用于话音时，AIS加于844Bkbit/s综合信号的时隙67到70（如果装有输入64 kbit/s 信号监测的情况时）。表A2故障情况及相应处理措施
设备部位
故障情况
复接器和电源故障
分接器
发出业务发出即时继向对端发出告指示护告替指示告替指示
抑制模
拟输出
(如果可行)(如果可行)
AIS 如于
64 kbit/s 输出
(时题 67—70)
(如果可行)
AIS 加于
8448kbit/s综合
信号(时67—70)
(如果可行)
设备部位
只有复
只有分
故摩情况
在 64 kbit /s 输入
(时隙 67—70)
输入信号消失
B148kbit/s输人信
导消失
赖失位
定位信号误码率
≥10
收到对端告蓄指示
（时66的比待7)
A5信令
A5.1信令安排
YD/T603-1996
续表A2
发出业务发出即时维向对端发出告警指示
护告警指示
告警指示
拟输山
AIS加于
64 kblt/u输出
（时献67—70)
AIS加于
8448kbit/综合
信号(时隙67—70)
时隙67到70用来提供四个64kbit/s接口，此接口应按需要适合于共路信令，随路信令或其他业务。
A5. 2用随略信令时,复失位和复恢定位的恢复对于复顿定位，每个64kbit/s的信道应分别处理。对于每个信道，当已收到两个连续有错误的复顿定位信号时，就应判为复顿已失位。旦检测到第一个正确的复定位信号，就应判为复顿定位已恢复。在一个或两个复尴周期内，有关67,68、69或70时隙所有比特都处于状态“0\时，应判为复顿已失位。
只有在复恢定位信号首次被检测到以前,有关时 67,68、69或70 中至少有个比特处于状态*1\时，才判为复顿定位已恢复。
A5.3用随路信令时故障情况与相应措施应符合YD/T 610的规定。
A6接口
模拟接口应符合G乃6879的规定。数字接口应符合GB7611的规定。A7抖动
8448kbit/s输出端复用信号的输出抖动，在发定时来自内部振满器的情况下，当在J,=20Hz到F.=400Hz频率范围内测试时，8448kbit/s输出端的峰一蜂抖动值不应超过0.05UI。8448kbit/s输入端抖动最低容限应符合GB7611—87中4.2.2.3条的规定。-TYKAONTKAca
