YD/T 718-2006
基本信息
标准号： YD/T 718-2006
中文名称：录音电话机技术要求及测试方法
标准类别：通信行业标准(YD)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：389086
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YD/T 718-2006.Technical Requirements and Measuring Methods of Telegraphone.
1范围
YD/T 718规定了录音电话机录音状态的传输性能、平衡回损、安全和防雷击性能、环境适应性、电磁兼容性能等技术要求及测试方法。
YD/T 718适用于接人公众电话网模拟接口的录音电话机。具有录音功能的其他接人公众电话网模拟接口的终端设备也可参照本标准使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2018磁带录音机测量方法
GB/T 15279自动电话机技术条件
YD/T 965电信终端设备的安全要求和实验方法
YD/T 968电信终端设备电磁兼容性限值及测量方法
YD/T 993电信终端设备防雷技术要求及试验方法
3图形符号
下列图形符号适用于本标准:
本标准所用其他图形符号同GB/T 15279的规定。
4技术要求
除录音功能以外的电话机其他性能要求应符合相关标准的规定。
4.1使用条件
a)环境温度: - 10℃ ~ +40℃;
b)相对湿度: 10% ~ 95%;
c)环境噪声:≤60dB (A) ;
d)大气压力: 86kPa ~ 106kPa。
4.2录音特性技术要求
4.2.1录音启动功率灵敏度
录音启动功率灵敏度不应大于100mVA。
录音电话机不应有误动出现。
4.2.2录音提示音信号
信号频率800Hz ~ 1000Hz, 0km用户线时输出电平为- 13dBm士3dBm,信号持续时间为0.5s ~ 1s。
4.2.3频率特性
a)来话录音和其重放通道频率特性应符合图1 规定。
1范围
YD/T 718规定了录音电话机录音状态的传输性能、平衡回损、安全和防雷击性能、环境适应性、电磁兼容性能等技术要求及测试方法。
YD/T 718适用于接人公众电话网模拟接口的录音电话机。具有录音功能的其他接人公众电话网模拟接口的终端设备也可参照本标准使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 2018磁带录音机测量方法
GB/T 15279自动电话机技术条件
YD/T 965电信终端设备的安全要求和实验方法
YD/T 968电信终端设备电磁兼容性限值及测量方法
YD/T 993电信终端设备防雷技术要求及试验方法
3图形符号
下列图形符号适用于本标准:
本标准所用其他图形符号同GB/T 15279的规定。
4技术要求
除录音功能以外的电话机其他性能要求应符合相关标准的规定。
4.1使用条件
a)环境温度: - 10℃ ~ +40℃;
b)相对湿度: 10% ~ 95%;
c)环境噪声:≤60dB (A) ;
d)大气压力: 86kPa ~ 106kPa。
4.2录音特性技术要求
4.2.1录音启动功率灵敏度
录音启动功率灵敏度不应大于100mVA。
录音电话机不应有误动出现。
4.2.2录音提示音信号
信号频率800Hz ~ 1000Hz, 0km用户线时输出电平为- 13dBm士3dBm,信号持续时间为0.5s ~ 1s。
4.2.3频率特性
a)来话录音和其重放通道频率特性应符合图1 规定。
标准图片预览
标准内容

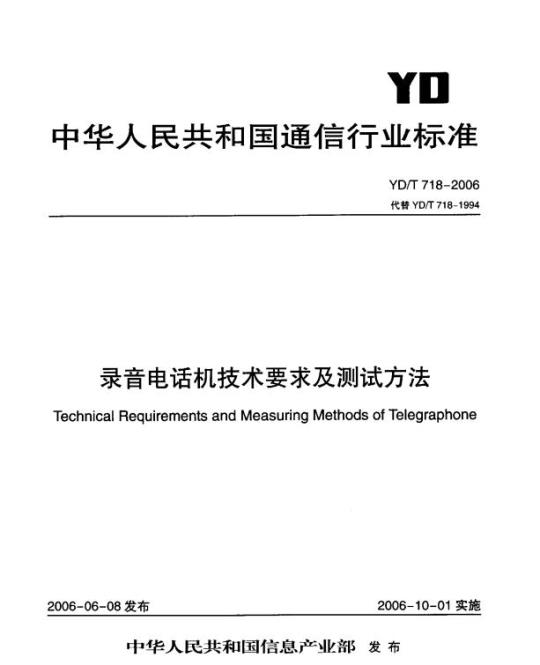

中华人民共和国通信行业标准
YD/T718-2006
代替YD/T718-1994
录音电话机技术要求及测试方法Technical Reguirements and Measuring Methods of Telegraphone2006-06-08发布
2006-10-01实施
中华人民共和国信息产业部发布前言
2规范性引用文件
3阁形符号
4技术要求
使用条件·
录音特性技术要求
安全性要求，
录音电活机对坏境的适应性
抗雷击性能·
电磁兼容性能
寿命试验
可靠性要求·
5测试方法
测试条件
录音特性的测量
安全性能测试
基本环境适应性试验
抗雷击试验：
电磁兼容性试验
寿命试验
可靠性试验·
TYYKAONTKAca
YD/T 718-2006
本标准代替Y1/T718-1994《录音电话机技术要求及测试方法本标准与YD/1718-1994比主要变化如下：删除了技术要求话机部分的相关内容（1994年版标准中的3.2）；YD/T 718-2006
一删除了录产部分机械性能的一部分内容（1994年版标准中的3.3.1.1~3.3.1.5、4.2.2.1和4.2.2.2）一删除广测量方法话机部分的相关内容（1994年版标准中的4,1）；一修改广规范性引用文件;
补充广功能要求（本版标准的4.2.10）；一补充广可靠性要求（本版标准的4.8和5.8）；补充了测试安排（本版标准的5.1.3）。和标推由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院大唐电信科技产业集团
深圳市汇顶科技有限公司
本标准主要起草人：纪恢匡晓炬郭良勇朱星火本标准于1994年4月首欲发布，本次为第一次修订。1范围
录音电话机技术要求及测试方法YD/T 718-2006
本标准规定广录音电话机录音状态的传输性能、平衡何损、安全和防雷击性能、坏境适应性、电磁兼容性能等技术要求及测试方法。本标准适用于接人公众电话网模拟接口的录音电话机。具有录音功能的其他接入公众电话网模拟接口的终端设备也可参照本标准使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2018
GB/T15279
YD/T 965
YD/T 968
YD/T993
3图形符号
磁带录音机测量方法
自动电话机技术条件
电信终端设备的安全要求和实验方法电信终端设备电磁兼容性限值及测量方法电信终端设备防雷技术要求及试验方法下列图形符号适用于本标准：
录音电话机
语音均衡器
纽抗测量仪表
忙音信号源
铃流发生器
-TYKAONYKACa
YD/T 718-2006
记录设备
传声器
双音多频信号发生器
本标准所用其他图形符号同GB/T15279的规定4技术要求
除录音功能以外的电话机其他性能要求应符合相关标准的规定。4.1使用条件
a）环境温度：-10℃~+40℃；
b相对湿度：10%~95%；
）环境噪声：≤60dB（A）；
d）大气压力；86kPa~106kPa。
4.2录音特性技术要求
4.2.1录音启动功率灵敏度
录音启动功率灵敏度不应人于100mVA。录音电话机不应有误动现。
4.2.2录音提示音信号
信号频率800Hz~1000Hz，0km用户线时输山电平为-13dBm±3dBm，信号持续时间为0.5s～1s4.2.3频率特性
a）来话录音和其重放通道频率特性应符合图1规定。耐声级：
充禁上限
F- 3E
Z sap-
124Bot
22dBvcet
-1BR—化恶下假
来话录音和其重放通道频率特性HW4
6）应答信号录制和其发送通道频率特性应符合图2规定：相对声级：dB
充券上限
2dBroct
—允素下限
图2应答信号录制和其发送通道频率特性c）米话录音和遥控收听通道频率特性应符台图2规定。4.2.4信噪比
a）来话录音利其重放通道信噪比不应小于30dB。b）应答信号录制和其发送通道信噪比不应小于30dB。c）来话录音和遥控收听通道信噪比不应小于30dB。4.2.5谐波失真
a）来话录音和其重放通道谐波失真不应大丁10%。b）应答信号录制和其发送通道谐波失真不应大于10%。c）来话录音和遥控收听通道谐波失真不应大于10%。4.2.6音置调节功能
重放音量应有调节功能，最大音量不应小于7OdB（A）4.2.7识别忙音停止时间
YD/T718-2006
26d87et
3000400050K)
MoyKoHa
识别忙音停止时间是指话机处于录音状态时，从收到忙音信号到共挂机恢复待机状态所需的时间。录音电话机识别忙音停止时间不应大于4%4.2.8信号输出电平
在用户线长度为0km时，录音电话机的应答信号输出电平和来话录音信号的输山电平应为一13dBm±3dBm
4.2.9平衡回损
录音电话机处于来话录音和通话录音状态叫，稳定平衡回损和回声半衡回损越符合GB/T15279的要求。
4.2.10功能要求
-TYKAONYKACa
YD/T 718-2006
录音电话机应具力应答信号录音，求首倍号哪除功能，启动白动录音的振铃次数应可调节、川其行遥控收听或其他功能，
接人录商电话机的交流电源应转换成安全思，再进人电话机内，当去掉外接交流电源时，电话机应能保证最基本的振铃、拨号和通话功能：4.3安全性要求
符合YD/T965的相关要求。
4.4录音电话机对环境的适应性
衍合GB/T15279的相关要求。
4.5抗雷击性能
符合YD/T993的相关要求。
4.6电磁兼容性能
符合YD/T9站8的相关要求。
4.7寿命试验
符合GB/T 15279的相关要求。
4.8可靠性要求
话机的平均无故障工作时间（MTBF）不应小于5000h。5测试方法
对除录音功能以外的屯话机性能指标的测试应符合相关标准的规定，5.1测试条件
5.1.1环境条件
除特殊规定外，所有测试均应在下列正常条件下进行。a）环境温度：15%~35%；
b）相对湿度：30%~75%
c)大气压力：86kPa～106kPa;
d）声场：自由声场：
e）环境噪声：≤35dB（A）
5.1.2测试桌
测试桌应用坚硬质制成，桌面应平滑，牢固、水平放置。桌子面积为1m2（不小」0.96m2）宽度不小于800mm、厚度不小于20mm，5.1.3测试安排
话机，仿真嘴或测量传声器应按图3规定放置，B点的位置应处于机壳中心线与机壳轮廓垂直投影线的交点1，机壳前沿应与A一B连线垂直，仿真嘴或测量传声器轴线应与图3的BC线重合。试离前沿
5.1.4测试仪表
机志技能轮症线
图3测试安排
测试仪表和辅助设备应满足GB/T15279、GB/T2018的要求。5.2录音特性的测量
5.2.1录音启动功率灵敏度的测量a）测量按图4连接，录音电话机置自动录音状态。图4录音启动功率更敏度的测量
YD/T 718-2006
出真嘴、测量传点器
或尽环的位胃
b）调节铃流信号发生器输出，从零逐渐增加到录音电话机开始振铃且录音启动门.作时，读取此时电压U和电流值。
c）启动功率灵敏度按式（「）计算：Pi=x UL
式中：PL一一功率灵敏度，单位为毫伏安（mVA），d）在测量过程中检验录音电话机石无误动现象。5.2.2录音提示音信号的测量
测量按图5连接，录音电话机置自动录音状态，用铃流发生器启动录音电话机工作，用记录设备测量录音提示音信号的频率、输出电平和持续时间。5
-TTKAONYKACa
YD/T 718-2006
5.2.3频率特性的测量
图5录音提示音信号的测量
5.2.3.1来话录音和重放通道频道率特性的测最a）測量按图6连接，仿真用户线长度为 0kmle12dBV/60012
图6来话录音和重放通道频道率特性的测量b）米话录音
录音电话机置自动录音状态。
K键置“0\位启动录音电话机「作后，将K键转置\1\位、信号源内阻为6000、路电JF为12dBV，在200Hz～4000Hz频率范围内，按中心频率间隔1/3倍频程发送信号，录音电话机分别收录这些信号，c）重放通道频率特性的测量
录音电话机和标准0.5英小声压型传声器按图3规定放在测试桌上，将放音音量置最大位置，重放以上录音信号，用选频电平表测量各频率点的声压。5.2.3.2应答信号录制和发送通遵频率特性的测量a）测量按图7连接，仿真用线长度为0km，HH
图7应答信号录制和发送通道频率特性的测量b)应答信号录制
录音电话机和仿真嘴按图3规定放在测试桌上。在200Hz～4000Hz频率范围内，按中心频率间隔1/3倍频程调节信号源输出，使嘴参考点（图3中C点）声压为0.3dBPa。道过录音电话机传声器收录仿真嘴发出的各频率点的信号。℃）发送通道频率特性的测量
录音电话机置白动录音状态。免费标准下载网bzxz
K键置“0”位启动录电话机工作后，将K键转置\1”，用选频电表测量各频率点电平，6
5.2.3.3来话录音和遥控收听通道频率特性的测量a）测量按图8连接，伤真用户线长度为0km。qo
的来活录音
图8来话录音和遥控收听通道频率特性的测量录音电话机置自动录音状态
YD/T 718-2006
闭合K键启动录音电话机工作后，断开K,并闭合Kz，用内阻为6000、开路电压为-12dBV的信号源，在200Hz一4000Hz频率范围内，按中心频率间隔1/3倍频程发送信号，录音电话机分别收录这些信号后，断开K2，停止录音。
c）遥控收听通道频率特性的测量录音电话机重新置自动录音状态。闭合K,再次启动录音电话工作后，断开K,并闭合Ks：用DTMF信号源按密码使录音电话机处在遥控放音状态，再断开K;并闭合K4，用选频电平表测量各频率点电平。5.2.4信噪比的测量
录音电话机的编码方式应处于缺省状态。5.2.4.1来话录音和重放通道信噪比的测量a）测量按图9连接，仿真用户线长度为0km。10
图9来话录音和重放通道信噪比的测量b)来话录音
录音电话机置自动录音状态。
K键置“0”位，启动录音电话机工作后，将K键转置“1”位，用1004Hz1025Hz中任意点为频率、内阻为60002、开路电压为－12dBV的信号源及关闭信号源，使录音电话机分别收录以上信号和无信号时的电路噪声。
c）重放通道信噪比的测量
录音电话机和标准0.5英寸声压型传声器按图3规定放在测试桌上。7
-TYKAONYKACa
YD/T 718-2006
将放音音量胃最大位置，重放以上录音信号，分别用传流器，杂音计无计权网络测量信号声和电话计权网络测量无信号时的电路嘲声声。d）将输人信号电平设置为-35dBV，重复步骤b）利c）：e）信噪比为信号声压与无信号时电路噪音声压之差。5.2.4.2应答信号录制和发送通道噪比的测量a）测量按图10连接，仿真用户线长度为Ukm。图10应答信号录制和发送通道嗪比的测量b）应答信号录制
录音电话机和仿真嘴按图3规定放在测试桌上。用1004Hz～1025Hz中任意点为频率的信号源驱动仿真嘴，调节信导源输出，使嘴参考点声床0.3dBPa，然后关闭信号源，通过录音电话机传声器收录以上信号和无信号时的电路噪声。C）发送通道信噪比的测量
录音电话机置自动录音状态。
K键置\0”位启动录音电话机工作后，将K键转置“1”位，话机开始重故以上录音信号，分别用杂音计无计权网络测登信号电平和电话计权网络测量无信号时的电路噪声电平。d）信噪比为信号电平与无信号时的噪声电平之差。5.2.4.3来话录音和邀控收听通道信噪比的测量a）测量按图11连接，仿真用户线长度为0km。DTMF
12dB600
图11来话录音和遥控收听通道信噪比的测量b）来话录音
录音电话机置自动录音状态。
闭合K键启动录音电话机工作后，断开K，并闭合K2，用1004Hz～1025Hz中任意点为额率、内阻为6000、开路电压为一12dBV的信号源及关闭信号源，使录产电话机分别收录以上信号和无信号时的电路噪声后，断开K2，停止录音。
c遥控收听通道信噪比的测量
求音电话机重新置白动录音状态。YD/T718-2006
闭合K，再次启动录音电话机工T作后，断开K,并闭合K：，用DTMF信号源按密码使录音电话机处在遥控放音状态。再断开K并闭合K4，分别用杂音计无计权网络测量信号电半和电话计权网络测量无信号时的电路噪声电平.
d）信噪比为信号电平与光信号时的电路噪声电平之差，5.2.5谐波失真的测量
录音电话机的编码方式处于缺省状态。5.2.5.1来话录音和重放通道谐波失真的测量a）测量按图12连接，仿真用户线长度为0km：12E00
b）来话录音
图12来话录音和重放通道诸波失真的测期录音电话机置自动录音状态。
K键置“0”位启动录章电话工作后，将K键转置“t”位，用标称频率为300Hz、505Hz和1010Hz，内阻为600S1、开路电压为-12dBV的信号源，使录音电话机分别收录以上倍号。e）重放通道谐波失点测量
录音电话机和标准0.5英寸声压型传声器按图3规定放在测试桌上将放音量置最大位置，重放以上录音信号，测量各频率点的基波电平X,和二，三次谐波电平X2、X3，楼公式（2）计算谐波失真。y? + y2
式中：Yn=10*m2D其中：X为选频表上的电平值，n=1、2、3。5.2.5.2应答信号录制和发送通道谐波失真的测量a）测量按图13连接，仿真用广线长度为0km图13应答信号录制和发送通道谐波失真的测量b）应答信号录制
录音电话机和仿真嘴按图3规定放在测试桌上。-TYKAONYKACa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
