YD/T 729-1994

基本信息

标准号: YD/T 729-1994

中文名称:程控用户交换机进网检测方法

标准类别:通信行业标准(YD)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:1198852

相关标签: 程控 用户 交换机 进网 检测 方法

标准分类号

关联标准

出版信息

相关单位信息

标准简介

YD/T 729-1994.
1主题内容与适用范围
YD/T 729规定了用户交换机的进网检测方法及网上.质量跟踪所遵循的统.要求。
YD/T 729适用于数字程控用户交换机和模拟程控用户交换机。
2引用标准
GB 3971.2电话自动交换网局间中继数字型线路信号方式
GB 3377电话白动交换网多频记发器信号方式
GB 3378电话自动交换网用户信号方式
GB 3379电话自动交换网局间直流信号方式
GB 7611脉冲编码调制通信系统网路数字接口参数
GB 6879 2048kbit/s30路脉码调制复用设备技术要求
GF 002邮电部电话交换设备总技术规范书
YD 344自动用户交换机进网要求
3公共测试条件
3.1测试界面均以配线架交换机接口端为准,扣除各种操作系统误差。
3.2 开始测试前均应做好公共地线并以电源“+”接入大地。
3.3参考基准频率:数字交换机1020Hz,模拟交换机800Hz。
参考基准电平:数字交换机一10dBm0,模拟交换机0dRm。
3.4各种测试均应在所要求的阻抗匹配条件下进行。
3.5 测试工作电流一般选25~35mA为宜。
3.6传输指标每种参数测四次,其结果取最差值.若有不合格的指标应加倍复测。
3.7 测试应在正常工作环境下进行。
3.8 所用仪器设备均应在计量合格有效期内。
4接口测试
4.1数字程控用户交换机
4.1.1 二线模拟接口Z
4.1.1.1 阻抗特性
4.1.1.1.1 接口点测试网络Z1,如图1。

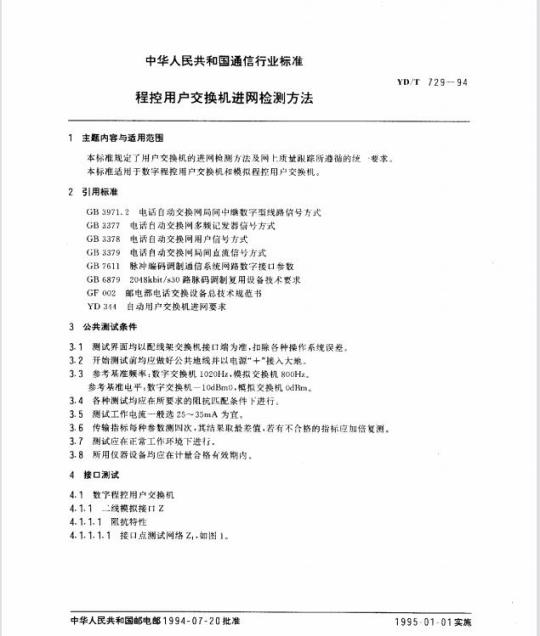

标准图片预览






标准内容

中华人民共和国通信行业标准
程控用户交换机进网检测方法
1主题内容与适用范围
本标准规定了用户交换机的进网检测方法及网上质量跟踪所遵循的统·要求。本标准适用于数字程控用户交换机和模拟程控用户交换机。2引用标准
GB3971.2电话自动交换网局间中继数字型线路信号方式GB3377电话白动交换网多频记发器信号方式电话自动交换网用户信号方式
GB 33781
电话自动交换网局间直流信号方式GB3379
GB 7611
GB 6879
脉冲编码调制通信系统网路数字接口参数2048kbit/s30路脉码调制复用设备技术要求GF002邮电部电话交换设备总技术规范书YD341
自动用户交换机进网要求
3公共测试条件
3.1测试界面均以配线架交换机接口端为准,扣除各种操作系统误差。3.2开始测试前均应做好公共地线并以电源“+”接入大地。3.3参考基准频率:数字交换机1020Hz,模拟交换机800Hz。参考基准电平:数字交换机一10dBmO,模拟交换机OdBm。3.4各种测试均应在所要求的阻抗匹配条件下进行。3.5测试工作电流-般选25~35mA为宜。3.6传输指标每种参数测四次,其结果取最差值、若有不合格的指标应加倍复测。3.7测试应在正常工作环境下进行。3.8所用仪器设备均应在计量合格有效期内。4
接口测试
4.1数字程控用户交换机
4.1.1二线模拟接口Z
4.1.1.1阻抗特性
4.1.1.1.1接口点测试网络Z,,如图1中华人民共和国邮电部1994-07-20批准216
YD/T 729-94
1995-01-01实施
YD/T 729-
图1测试网络2
Rt-2000,R2--5602C, -0.1μF
4.1.1.1.2指标:用Z,网络终接时的回损特性应高出图2框线限定值。IdB
图2连接Z,网络时最小回损值
测试方法:测试电路如图3。
4. 1. 1. 1. 3
图3回损测试电路
被测交换机
J.Hz赖率
F---00Q信号源;M--高阻抗电平表;R,=R26000;7二元件网络:C-隔直流无极性50pF电容;L/H-环路保持器或供电器以上各仪表和测试器件的要求见附录A(参考件)。4.1.1.1.4测试步骤
按图接通测试电路。
建立一个呼叫通路并保持住。
根据CCITTQ517建议,应将四线链路接收侧断开进行测试,当四线链路无法断开时.应将接217
HiiKAoNiKAca
YI)/T 729
收衰减器加至最大衰减位置,以尽可能减少测试误差d.信号源E输出电平置于odBmO。94
不连接被测交换机接口时,电平表指示值为b,.连接被测交换机接门时电平表指示为b,此时e.
被测接口回损为
b=m--b
测试结果应符合图2。
f.测试频率点:300、400、500、1020、2000、3400Hz。4.1.1.2对地阻抗不平衡(纵向转换衰减)4.1.1.2.1指标:应高出图4的框线范围,dB
4.1.1.2.2测试万法:测试电路如图5。对地不平衡衰耗
图5阻抗不平衡测试连接图
被測交换机
F02信号源:M高阻选频电平表:隔直电容:H1.保持器或供电器;7,三元件测试网络所有仪表和器件要求见附录A(参考件)。4.1.1.2.3测试步骤
按图5先将aa'和bb短接,使测量系统自身平衡度天于66dB以上,(在某些情况下需进行调a.
整)。
b.建立~一个话路,保持后,信号源送OdBmo电平,调正电平表上读数灵敏度,借号源保持OdBmo不变时,选频表读数即为被测接口乙的乎衡度(注意测试系统与被测设备地线的统·连接)。c.测试频率点:300、400、600、1020.2000.3400Hz。4.1.1.3接口点相对电平
4.1.1.3.1指标如表1。
接口类型
输入端相对电平L
1 4. 0~- 9. 0dBr
YD/T 729-- 94
输出端相对电平1:
衰耗可自动调整时:
本地呼叫:
长途呼叫:*~7.0dB3r
无自动衰耗调整时:
2~7dBr
可谢(需人工调整)每步0.5dB
1 ~ --- dBr
4.1.1.3.2测试方法:测试电路如图6,测试时均应以A接口输入相对电平OdBr和A接口输出相对电平OdBr为基准。并采用半连接方法进行。A/D
转换器
被测交换机
图6Z接口输入相对电平测试
字接收表
码型发生器
E-模拟信号源,阻抗转换器以匹配被测交换机乙接I1;H-保持器;M-数字接收表;S-数字信号发生器4.1.1.3.3测试步骤
选择具有乙接口阻抗的模拟信号源,或普通信号源外加阻抗转换器以匹配乙接口阻抗。a.
b。接通一个被测通路并保持住,在DDF上连接数字仪表接收数字信号。数字仪表的接口75α不平衡或1200平衡式,但要与被测交换机接口配合c。信号源E输出1020Hz、OdBm0信号,并用高阻电平表M,监视Z接口电平,调节信号源E的输出电平,监视数字接收端电平,直到数字接收端收到OdBmO电平时,高阻电平表M的电平值即为Z接口的输入相对电平。
输出相对电平测试按图7连接。
HiiKAoNiKAca
YD/T 729
话路接通后用H保持,将数字发送端用相应阻抗终端匹配,在数字接收端发送1020H,0dBrm数字信号,Z接口匹配乙,网络终端,用高阻电平表M,测量的电平即为Z接输出相对电MDF
758/1202
数字信号发送
图7艺接门输出相对电平测试
测试时可调节被测交换机内部设置的衰减或放大器.以便被测交换机提供(dBr输入相对电中e.
和3.5dBr及--7.odBr输出相对电平.4.1.1.4用户线条件
4.1.1.4.1指标
环路电阻(包括话机):保证供电18mA时,不小1kQ:线间绝缘电阻:大于20k2;
线间分布电容:小于0.5μF。
4.1.1.4.2测试方法如图8连接。图8用广线条件测试
Rt-0~6002,R -- 20kQ.'-- 0. 5μF4.1.1.4.3测试步骤
按图8连接后,主叫用户取机拨被叫用户号码.通话后改变R,使安表电流为18mA.挂机话a.
再次呼叫,此时应能完成正常呼叫和通话。用电压表测出a、b线上的直流电压值V,此时电压与电流之比即回路电阻(包括话机电阻)b.
般话机直流电阻平均30000左右,也可4×R,+300Q得到回路电阻值,R,的调整应能保持相同的数值。d.
4.1.2中继侧数字接口A
4.1.2.1输出口电气特性
4.1.2.1.1指标
比特率:2048kbit/s±50×10**220
YD/T 729—94
以测试负载阻抗终端时,输出脉冲应符合表2和图9的要求。表2
测试负载阻抗,
无脉冲(空号)的峰值电压
脉冲(传号)标称蜂值电压
标称脉冲宽度下载标准就来标准下载网
脉冲宽度中点处正负脉冲幅度比标称脉冲半幅度处正负脉冲宽度比A = 100°g
752电阻性
0±0.237V
应优于0.95~1.05
应优于0.95~1.05
(244-25)
标称脉冲
(244-25)
(244 + 244)
图92048kbit/s接口脉冲波形图
1200电阻性
4.1.2.1.2测试方法:如图10连接,在Z接口用话机叫通数字出中继,并保持住,用-信号源输出1020Hz,0dBm0信号加入Z接口,数字中继输出端终端750负载,跨接示波器和频率计数器进行测量测试结果应符合表2和图9的要求。221
HiiKAoNiKAca
4.1.2.2输入口阻抗特性
YD/T 729-94
图10输出口波形和速率测试
4.1.2.2.1指标:标称阻抗750的回损特性如图11框线以上。ldB
框线内不合格
输入门的阻抗间损特性
4.1.2.2.2测试方法:如图12连接。MDF
4.1.2.2.3测试步骤
选频表
反射桥
示波器
计数器
标准阻抗
信号源1dBm
图12输入阻抗测试
YD/T 729—94
接通数字中继后,用户端口用一阻抗Z,保持住。利用阻抗反射桥法测量,阻抗桥至少吨衡到4OdB以上。不接被测zx时指示为b,接入Zx时指示为6,其回损.bo一h测试频率为51.2,102.4.1024,2048,3072kHz。4.1.3中继侧模拟接口C
4.1.3.1二线接口Cz
4.1.3.1.1阻抗特性
指标:与加感电缆连接用6000作测试网络,与非加感电缆连接时用图13作测试网络其指
如图14所示。
图13测试网络Z
R=2000;R=6800;C0.1pF
测试方法:如图3连接
测试步骤:同4.1.1.1。
4.1.3.1.2对地阻抗不平衡
指标:同4.1.1.2。
测试方法:同4.1.1.2。
测试步骤:同4.1.1.2。
4.1.3.1.3接口点相对电平
指标:见表1
测试方法:如图15连接,
掘线内不合格
接的回损特性
Hii KAoNi KAca
测试步骤:
YD/T 729—94
图15二线模拟中继接口C2相对电平测试F—信号源;M-电平表;H—保持器;I.供电器(1)E和M通过匹配网络与乙接口和C2接口匹配。(2)Z接口输人/输出相对电平为已知值,当K开关在\1”位置时测试C2接口输出相对电平,调节E电平,当Z接口输入电平为OdBr时,M所指示的电平即为C,接口输出相对电平。(3)将K置\2位置,调节E电平,M监测Z接口输出相对电平,当M指示为一3.5dBr时.C,接的电平即为输入相对电平。
(4)注意匹配网络的插入损耗应予扣除。4.1.3.1.4中继线条件
指标:见表3。
步进制
纵横制
环·路电阻
不大于10000(不含话机)
不大于20002(含话机)
不大于18000(最小18mA)
测试方法:如图16连接。
话务台
被测交换机
图16中继线条件测试
绝缘电阻
线间电容
小下0.5uF
小十0.7μF
小于0.7uF
75V+15V
50052HRR4
测试步骤:
YD/T 729 -- 94
(1)市话端局馈电为一48V/一60V,振铃信号应符合规范书要求。(2)R,~R,置适当位置由市话端局发送振铃信号,被测交换机应答后,调节R,~R。,使电流表指示18mA后,主叫挂机切断通路。
(3)再次由市话端发送振铃信号,被测交换机应能可靠检测到铃流,并能与话务台可靠通话。此时环路电阻为(4R,+R)=48V/18mA,R中为中继器占用时直流电阻。(4)若被测交换机铃流检测灵敏度低,可调节R,~R,直到正常检测和通话,并记录坏阻值。4.1.3.2四线接口Ct
4.1.3.2.1阻抗回损
指标:输入/输出均为600α平衡式,其回损在300~3400Hz频带内大于20dBa.
测试方法:同4.1.3.1.1。
测试步骤:同4.1.3.1.1。
4.1.3.2.2对地阻抗不平衡:指标、测试方法和步骤同4.1.1.2。4.1.3.2.3接口点相对电平
a.指标:见表1。
测试方法:同4.1.3.1.3。
测试步骤:同4.1.3.1.3。
4.2模拟程控用户交换机
4.2.1用户线条件
指标、测试方法和步骤同4.1.1.4。4.2.2中继线条件
4.2.2.1指标:接市话端局用户级时同表3。4.2.2.2测试方法:如图16连接。4.2.2.3测试步骤
4.2.2.3.1接入端局用户级时,调节R~R电位器,使其达到1.8k2回路电阻时,被测交换机能E常接收铃和通话。
4.2.2.3.2如果被测交换机检测不到铃流,可减少R,R回路阻值,直到能检测到铃流和正常通话,记下此时R,~R.即为回路电阻。5主要交换性能与业务性能的测试5.1全自动(DOD,+DID)进网的用户交换机基本性能要求5.1.1性能
5.1.1.11000门以上的数字用户交换机,全自动进网,接入端局选组级。5.1.1.2与端局配合完成市话、农话、长途(人工、半/全自动)来去话业务。5.1.1.3接收、存贮并向公用网转发号码。5.1.1.4中继器具有人工和自动闭塞寒功能。5.1.2检测方法:如图16连接。
5.1.3检测步骤
5.1.3.1用户摘机应听到市话局拨号音,并呼叫市话用户,进行正常通话(IX)D)),5.1.3.2市话用户摘机后呼叫用户交换机用户,应能正常通话(DID)。5.1.3.3甲或乙分机用片挂号113/118/173等长途人工,半自动应能正常接续通话,人工/半自动能问叫甲或乙用户。甲用户拨叫长途字冠“0”出入局自环后应能拨通乙用户。5.1.3.4在各种接续实验中,用号码分析仪监测用户交换机出中继号码位次,市话最大7位,国内长途225
HTKAoNiKAca
11位,国际长途14位。
YD/T 729--94
5.1.3.5用人机对话或人工闭塞中继器或人为设置障碍,甲或乙用户出入局呼叫时,该中继器应不被占用。
5.2半自动进网的用户交换机性能要求5.2.1性能
5.2.1.1呼出听二次拨号音直拨入网(DOD,),呼入经话务员转接入分机(BID)。5.2.1°2具有本地、长途(人工、半/全自动)来去话功能。5.2.1.3长途人工可插入分机的市话接续。5.2.2检测方法:如图17连接。
5.2.3检测步骤
用户交换机
活务台
分析仪
市话端局
选组级
特服台
市话用户会
长途端
113、118
173等
人工/半自动
图17用户交换机全自动/人工/半自动进网方式检测出中
5.2.3.1甲用户听本机拨号音后,拨\0或*9\占用空闲中继器后听市话拨号音,呼叫市话普通用户应能正常通话。
5.2.3.2市话用户呼叫用户交换机中继线号码,应答后由话务员接到乙用户分机,话务员退出,市话用户和乙分机应能正常通话。
5.2.3.3甲用户拨叫(00(9,0)+长途区号十市话号码(用户交换机中继线号码))被测交换机应振铃应答后由话务员转接至分机乙用户。5.2.3.4分机甲听市话拨号音后呼叫113/118/173应能收到回铃音,长途台应答。5.2.3.5人工/半自动长途拨号用户交换机中继线号码应能被占用,并能收到振铃信号,话务员应答可接入分机。
5.3以DOD,+(DID+BID)混合进网的用户交换机性能要求应具备5.1和5.2的全部性能,其检测方法同5.1和5.2。5.4其他功能要求
5.4.1可开放非话业务并不被其他呼叫插入和中断5.4.1.1技术要求:可在话路内开放数据传输和传真业务。226
5.4.1.2检测方法:如图18连接。普遍用户
传真机乙
5.4.1.3检测步骤
YD/T 729-94
图18非话业务检测
传真机丙
5.4.1.3.1传真甲用户向传真乙用户传输业务时,另一普通用户呼叫甲或乙传真用户时应听忙音,并不千扰审乙传真业务。
5.4.1.3.2设定条出中继号码,其他中继器人工(或软件控制)关闭,5.4.1.3.3传真甲与设定的中继线开放传真业务时,普通用户呼叫该中继线做出局呼叫时应听忙育并不干扰传真业务。
5.4.2停电转换功能
5.4.2.1技术要求:停电后,中继线转换至重要分机保证通信。5.4.2.2检测方法:如图19连接。2—市话入
图19停电转换功能检测
5.4.2.2.1用人工(或软件命令)设置中继线1、2、3分别对应甲、乙、丙三分机用户的停电转换功能5.4.2.2.2切断用户交换机总电源。5.4.2.2.3普通市话用户分别呼1中继线1、2、3时,甲、乙、闪各用户应能正常接续通话。5.4.3由软、硬件造成整机摊痪时,可用人工或硬件完成中继直达分机功能,保持通信。检测方法同5.4.2,只需验证有否转换继电器或以何种方式实现人工转换。5.5用户等级及新业务
5.5.1服务等级限制
HiiKAoNiKAca
