YD/T 751-1995.
1主题内容和适用范围
1.1 主题内容
YD/T 751规定了公用电话网局用数字电话交换设备的公共测试条件,测试仪表和设备要求,测试环境及抽样办法,各类技术指标和功能的检测方法,以及用户信号方式,局间信号方式和同步性能的检测方法。
同时,规定了原始测试数据处理和评估原则。
1.2 适用范围
YD/T 751适用于数字程控电话终端局、汇接局、长市合一局、长市农合一局、长途局和国际出口局交换设备的进网检测和网上质量监督检查,并适用于数字程控电话交换设备生产和鉴定检测。
2引用标准
GB 3376 电话自动交换网带内单频脉冲线路信号方式
GB 3377电话自动交换网多频记发器信号方式
GB 3378电话自 动交换网用户信号方式
GB 3379电话自动交换网局间直流信号方式
GB 3380 电话自动交换网铃流和信号音
GB 3971.2电话自动交换网局间中继数字型线路信号方式
GB/T 3971.3电话自动交换网多频记发器信号技术指标测试方法
GB/T 5442电话自动交换网带内单频脉冲线路信号技术指标测试方法
GB/T 5444电话自动交换网用户信号技术指标测试方法
GB 6879 2048kbit/s 30路脉码调制复用设备技术要求
GB 12048数字网内时钟和同步设备的进网要求
GF 002-9002.1邮电部电话交换设备总技术规范书
电话自动交换网技术体制(试行)
大、中城市数、模混合网技术体制(暂行规定)
CCITT相关建议红皮书Q. 501-507 Q.511-517
CCITT相关建议蓝皮书Q.500

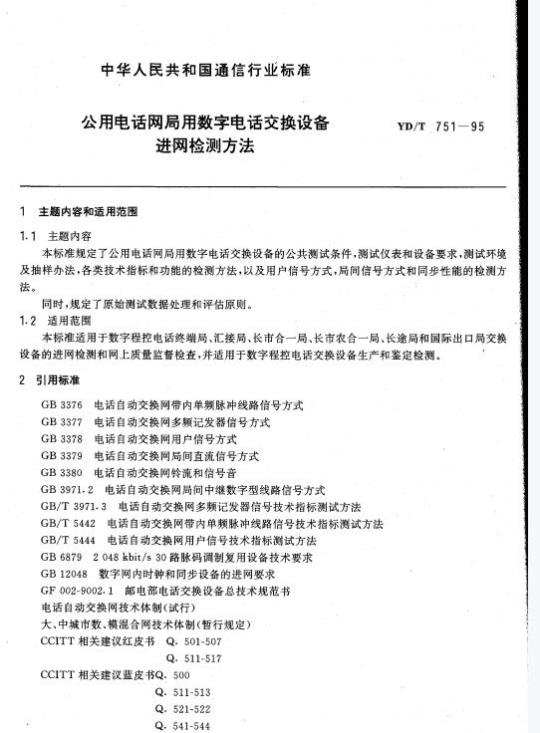

中华人民共和国通信行业标准
公用电话网局用数字电话交换设备进网检测方法
主题内容和适用范围
1.1主题内容
YD/T751-95
本标准规定了公用电话网局用数字电话交换设备的公共测试条件，测试仪表和设备要求，测试环境及抽样办法，各类技术指标和功能的检测方法，以及用户信号方式，局间信号方式和同步性能的检测方法。
同时，规定了原始测试数据处理和评估原则。1.2适用范围
本标准适用于数字程控电话终端局、汇接局、长市合一局、长市农合一局、长途局和国际出口局交换设备的进网检测和网上质量监督检查，并适用于数字程控电话交换设备生产和鉴定检测2引用标准
电话自动交换网带内单频脉冲线路信号方式GB3376
电话自动交换网多频记发器信号方式GB3377
GB3378
电话自动交换网用户信号方式
GB3379
电话自动交换网局间直流信号方式GB3380
电话自动交换网铃流和信号音
电话自动交换网局间中继数字型线路信号方式GB/T3971.3电话自动交换网多频记发器信号技术指标测试方法GB/T5442电话自动交换网带内单频脉冲线路信号技术指标测试方法GB/T5444.电话自动交换网用户信号技术指标测试方法GB68792048kbit/s30路脉码调制复用设备技术要求GB12048数字网内时钟和同步设备的进网要求GF002-9002.1邮电部电话交换设备总技术规范书电话自动交换网技术体制（试行）大、中城市数、模混合网技术体制（暂行规定）CCITT相关建议红皮书Q.501-507Q511-517
CCITT相关建议蓝皮书Q.500
Q：511-513
Q：521-522
Q：541-544
Q：551-554
中华人民共和国邮电部1995-06-02批准258
1995-11-01实施
3公共测试条件
YD/T751-95
3.1测试连接电路中应避免接有码型变换器、数字回声抑制器、消除器、数字话音插空装置和全零抑制器等设备和器件。
3.2传输指标原则上采用半连接测试方法和指标。在不具备半连接方式测试条件下可采用全连接测试方法。
3.3测试环境
除特殊情况下，均在被测交换设备实际使用的正常温度、湿度范围和标称供电电压及正常负荷条件下进行。
3.4测试界面
数字接口以数字配线架（DDF)为界；a.
b.模拟接口以总配线架（MDF)为界；除特殊注明外，测试检测点均设在被测通路相应配线架对应的接口接线端，交换设备到总配线c.
架的引线应小于100m。
3.5测试参考条件
传输指标测试除特殊注明外
测试参考基准频率f：1020Hz；
测试参考基准电平Lo：—10dBm0；测试参考基准电平指发送端配线架对应的接线端对通路的发送电平。3.6对交换设备测试时，应在该设备工作地（即电源“十”极)接大地条件下进行。3.7原则上采用阻抗匹配测试方法，测试仪表阻抗应与所接人的接口阻抗匹配。3.8被测通路保持方式
有源直流环路保持器；
无源直流环路保持器；
阻抗匹配器；
接口终端接匹配阻抗；
信令保持；
不同交换设备所能提供的保持方式。f.
3.9接入被测通路前，应按测试连接电路测出测试系统误差，接入被测通路后的测试结果应扣除测试系统误差。
3.10测试仪表和设备应保证相应精度并在计量有效期内方可使用。4测试仪表和设备要求
4.1测试仪表
4.1.1智能仪表
应选用具有测试A-A、A-D、D-A、D-D接口间的智能传输特性测试仪表例WGPCM-4、HP3776A.HP3779C及K1190等。
注：A～一模拟信号接口；
D——数字信号接口。
4.1.2三元件阻抗仪表
数字电话交换设备的二线模拟用户接口（Z接口）和二线模拟中继接口（称C21/C22接口）的阻抗为三元件复式阻抗，在无对应接口阻抗的仪表条件下，为配合对Z接口或C21/C22接口组成的通路进行测试，采用音频信号发生器和音频选频电平表与接口对应的三元件阻抗组成三元件信号源和三元件259
YYKAONIKAca
YD/T751—95
电平表。
三元件信号源组成：由具有零欧姆内阻、对地平衡式的音频信号发生器和对应接口三元件阻抗组成。
三元件电平表组成：由对地浮空平衡式高阻抗(>30kQ)音频选频电平表和对应接口三元件阻抗组成。
应注意：由于600Q阻抗0dBm的定义是以600Q阻抗上消耗1mW功率为基准的绝对功率电平，而三元件阻抗0dBm的定义是以三元件阻抗实部消耗1mW功率为基准，故对参考基准频率f=1020Hz,Z,阻抗和Zz阻抗的0dBm与600α阻抗仪表的0dBm不等。所以测试电平读数值需要修正。音频选频电平表要求
输入阻抗：600α其阻抗回损应≥40dB；高阻抗(≥30kQ)对地浮空平衡。选频范围：100Hz10kHz。
带宽：不大于15Hz。
测试电平范围：-70~+10dBm。
分辨能力：0.1dB(应选取量程具有扩充性能的仪表，提高分解能力）。灵敏度：-80dBm。
稳定度：10min内仪表读数变化<0.05dB。平衡方式测试时，其对地平衡度应不小于66dB。测试阻抗回波损耗时，应选用对地浮空平衡式。b.音频信号发生器
输出阻抗：600Q输出时，200～1000Hz频带内回波损耗应≥40dB。零欧姆输出时，内阻应≤10α。信号电平范围：-60～+10dBm。
稳定性：10min内输出信号电平变化<0.05dB。4.1.2.1二线模拟用户接口三元件仪表组成a.
三元件信号源。
信号发生器
(零欧姆内阻）
三元件电平表。
音频选频电平表
（高阻抗）
（三元件阻抗Z,）
二线模拟用户接口三元件信号源组成图2002
（三元件阻抗Z）
二线模拟用户接口三元件电平表组成图图2
M1Z接口三元件电平表
YD/T751—95
4.1.2.2二线模拟中继接口三元件仪表组成a.
三元件信号源。
音频信号发生器
（0Q阻抗）
三元件电平表。
音频选频电平表
（高阻抗）
4.2测试设备
（三元件阻抗Z，）
图3二线模拟中继接口元件信号源组成图E2—三元件信号源
（三元件阻抗Z）
图4二线模拟中继接口三元件电平表组成图M2--三元件电平表
4.2.1传输特性阻抗适配器
该设备具有直流环路保持和阻抗转换功能，可与600Q阻抗的音频信号发生器和音频选频电平表联机使用。可配合600Q阻抗或三元件阻抗交换设备的传输特性各项指标测试。（例：NQC-101传输特性阻抗适配仪）
音频信号发生器
（6002阻抗）
600Q→Z./Z
E,/E（三元件阻抗Z/Z,）
传输特性阻抗适配仪测试信号源示意图261
KAoNrKAca
音频选频电平表
（6002阻抗）
YD/T751-95
60002--Z./Z
M/M，（三元件阻抗Z/Z）
图5b传输特性阻抗适配仪测试信号连接示意图4.2.2直流环路保持器
有源直流环路保持器
阻抗：20～72000Hz.频带内
交流阻抗大于30kQ；
等效直流电阻小于1ka。
平衡度：300~72000Hz频带内≥66dB。绝对群时延和群时延：≤10μs。最大直流对地电压：<66V。
直流电流可调节，最小工作电流：>18mA。b.无源直流保持器
电感：≥10H；
平衡度：≥66dB。
c.测试使用元件精度
测试连接电路中使用的电阻误差均应≤0.1%；测试连接电路中使用的电容误差均应≤0.1%；测试桥路平衡两臂的元件应配对，相对误差<0.1%；用于仪表隔直流电容值应≥50uF，平衡度测试时隔直流电容要求配对，相对误差<5%。5抽检方法和原始测试数据处理原则5.1抽查方法
5.1.1随机抽查两条通路进行测试，测试结果均应符合指标要求，如果不符合指标规定时，另选四条通路复测只允许复测一次，测试结果按第二次数据为准。5.1.2通路的每个测试项目均应连续重复测试三次，传输损耗三次测量值误差小于0.2dB时，测试数据确认有效。对串音，杂音等小信号取其最差值确认测试结果。5.1.3交换设备各项传输指标均应在工作电流范围内满足要求。Z接口外线工作电流指外线最短时的回路电阻（不包括话机）到回路电阻为1.8k2（包括话机）时的电流范围。
测试电流可在电流工作范围内任意选择。5.2原始测试数据处理评估原则
依据指标规定的有效位数，对所测原始数据按4舍6进1、有尾5进1、无尾5得偶进行数据修约，取得测试数据值与指标值核对，确定所测数据是否合格。6接口电气性能测试
6.1传输接口和接口阻抗
传输接口
3.5/-7.0dBr
其中：
Z接口
V接口
A接口
B接口-
C11接口-
C12接口
C21接口~
C22接口-
C13接口
总配线架；
数字配线架：
用户侧
二线模拟用户接口；
数字用户接口；
YD/T751-95
被测交换设备
-14dBr
-19dBr
传输接口示意图
次群速率的数字中继接口；
二次群速率的数字中继接口；
用于接至载波机的四线连接的四线模拟中继接口；8dBr
中继衡
用于经过继电器组至模拟交换设备的四线连接的四线模拟中继接口；用于数字汇接局与市话终端局二线连接的二线模拟中继接口；用于端局（模拟或数字）与其他局二线连接的二线模拟中继接口；接入四线模拟交换级的接口。
接口标称阻抗。
接口标称阻抗见表1。
表1接口标称阻抗
接口名称
乙接口
V接口
A接口”
B接口
接口标称阻抗
75Q（不平衡式)/120.Q（平衡式）75Q（不平衡式）/120Q（平衡式）752（不乎衡式）/1200（平衡式）YTKAoNrKAca-
Z,阻抗：
Z阻抗：
接口名称
C11接口
C12接口
C21接口
C22接口
C13接口
Z接口:Z,=O
C21、C22接口：Z,=9
6.2半连接测试方法和指标
6.2.1接口相对电平测试免费标准bzxz.net
6.2.1.1技术指标
接口相对电平规定范围见表2。
接口名称
Z接口
V接口
A接口
YD/T751--95
续表1
接口标称阻抗
Z（非加感电缆）/600Q（其他传输媒介）Zz（非加感电缆）/600Q（其他传输媒介）600.2
RP=6802
RS=200Q
CP=0.1μF
图7aZ阻抗
RP=9800
RS=1302
CP=0.18uF
图7bZ,阻抗
表2接口相对电平
输入端相对电平Lt,dBr
（非加感电缆）
输出端相对电平L。，dBr
有可变衰耗时，本地呼叫一3.5，长途呼叫一7.0；
无可变衰耗性能时一7.0
接口名称
B接口
C11接口
C12接口
C21接口
C22接口
C13接口
相对电平允许偏差：
YD/T751-95
续表2
输入端相对电平Li,dBr
+4.0~-9.0
14.0~-19.0
对于C21接口可参照Z接口
规定0±2.0，0.5dB/步
+2.0~-7. 0
输入端相对电平0.3~～+0.7.dB
输出端相对电平+0.3～-0.7dB。输出端相对电平L。,dBr
-1.0~-14.0
+4.0~+9.0
对于C21接口可参照Z接口
规定-1.0～—8.0,0.5dB/步
-1.0~-8.0
交换设备接口相对电平的测试应按被测交换设备设计规范要求进行，设计规范应符合表2规定，接口的输入、输出相对电平均可由交换设备内部设置的衰耗器或放大器进行自动或人工调节，Z接口的输出相对电平至少能提供一3.5dBr和一7.0dBr一种可选规格、输入相对电平至少提供0dBr。6.2.1.2测试连接电路图
a.Z接口测试连接电路
（1）采用NQC-101传输特性阻抗适配仪测试连接电路。MDF
Z接口
被测交换机
52/1202
仪表数字端口
752/1202
静止码型
A/B接口
图8采用NQC-101传输特性阻抗适配仪测试连接电路静止码一静止码型数字信号，即NRZ码为全“0”或“10000000”的隔位反转的HDB3码，由75Q或120Q阻抗的数字信号发生器产生
（2）采用三元件仪表测试连接电路。265
TUKAONIKACa
Z接口三元件阻抗
Z接口
YD/T751-95
被测交换机
A/B接口
图9，三元件仪表测试连接电路
/12092
仪表数字端口
752/1202
静止码型
H-直流环路保持器E1—Z接口三元件信号源；Mi—Z接口选频电平表C21/C22接口测试连接电路
（1）采用NQC-101传输特性阻抗适配仪测试连接电路MDF
752/1202
必表数字端
C2接口
被测交换机
A/B接口
图10采用NQC-101测试连接电路
（2）采用三元件仪表测试连接电路。759/1208
静止码型
Z接口三元件阻抗
C2接口
YD/T751
被测交换机
A/B接口
三元件仪表测试连接电路
（3）C21/C22接口在其他传输媒介条件下测试连接电路。MDF
C2接口
被测交换机
A/B接口
义表数字端口
759/1202
静止码型
752/1209
仪表数字端口
752/1202
静止码型
图12C21/C22接口在其他传输媒介条件下测试连接电路C11/C12接口测试连接电路
C1接口
被测交换机
字接收
752/120Q
静止码型
数字信号源
A/B接口
图13C11/C12接口测试连接电路
6.2.1.3测试仪表和设备
音频信号发生器和音频选频电平表KAoNKAca
YD/T751—95
选取具有测试A-A、A-D、D-A及D-D功能的PCM测试仪。例如：WGPCM-4、HP3776A、HP3779C等。b。直流环路保持器
见4.2.2。
6.2.1.4测试方法和步骤
a。按测试要求选用图8～图13中的测试连接电路，接通被测通路，接入仪表，开断外线。b.置开关“K”为“1\位置，模拟接口端发送频率f=1020Hz，电平L=0dBm正弦波测试信号，数字端口选测该信号电平。
c改变发送电平P:直至数字端口选测电平为0dBmO,P：即为该被测接口的输入相对电平。d.置开关K为“2\位置，数字端口发送频率f=1020Hz，电平L=0dBm0相同特性数字化正弦测试信号，在模拟端口选测的信号电平P。即为该被测接口的输出相对电平。e.Pi、P。值应符合该接口的相对电平要求范围。6.2.2接口阻抗回输损耗
6.2.2.1技术指标
二线模拟接口
二线模拟接口阻抗回输损耗指标b.四线模拟接口
300～3400Hz频率范围内应不小于20dB。6.2.2.2测试连接电路
二线模拟接口
高阻抗
C=100μF
被测通路
Z.C2接口
3400Hz
5Q/120g
静止码型
A/B接口
图15二线模拟接口阻抗回输损耗测试连接图b.
四线模拟接口
高阻抗
YD/T751—95
C=10UμF
C1接口
被谢通路
图16四线模拟接口阻抗回输损耗测试连接图6.2.2.3测试仪表：见4.1。
6.2.2.4测试方法和步骤
A/B接口
752/1209
静止码型
按被测接口类型选用图15～图16中对应的测试连接电路，接通被测通路，接入仪表，开断外开关K置“1”位置，断开被测接口，由选频电平表选测测试信号电平P。。开关K置“2”位置，测试被测接口，选频电平表选测测试信号电平P1。阻抗回输损耗测试值：P。一P1。d.
注：应在设法开断四线链路中二线链路条件下进行测试。6.2.3对地阻抗不平衡
6.2.3.1技术指标
二线模拟用户接口（Z)、二级模拟中继接口(C21/C22)及四线模拟中继接口（C11/C12），由于模拟二线接口点处对地阻抗不平衡产生的纵向转换损耗应大于图17所示的数值。dB
，6.2.3.2测试连接电路
二线模拟接口
模拟接口对地阻抗不平衡指标样板框图KAONIKAca
3400Hz
