YD/T 752-1995.
1主题内容与适用范围
1.1 主题内容
YD/T 752规定了局用模拟程控电话交换设备进入公用网时必须达到的传输特性标准和其他技术指标，以及相应的测试方法。
1.2适用范围
YD/T 752适用于我国目前公用网上使用的各类局用模拟程控电话交换设备的进网检测。包括国际、国内长途电话交换设备、对端设备;本地电话网上使用的长市合一交换设备、长市农合一交换设备、市内电话交换设备、农村电话交换设备等。
2引用标准
GB 2423电工电子产品基本环境试验规程
GB 3376电话自动交换网带内单频脉冲线路信号方式
GB 3377电话自动交换网多频记发器信号方式
GB 3378电话自动交换网用户信号方式
GB 3379电话自动交换网局间直流信号方式
GB 3380电话自动交换网铃流和信号音
GB/T 3971.3电话自动交换网多频记发器信号技术指标测试方法
GB/T 5442电话自动交换网带内单频脉冲线路信号技术指标测试方法
GB/T 5443电话自动交换网铃流和信号音技术指标测试方法
GB/T 5444电话自动交换网用户信号技术指标测试方法
GF 002-9002.3~9002.4邮电部电话交换设备总技术规范书
3电话交换设备各种传输指标测试
3.1 公共测试条件
3.1.1测试界面:以总配线架为界,除特殊注明外，测试检测点均在配线架对应的被测端口的接线端，交换机到配线架的引线应小于100m。
3.1.2测试参 数条件:模拟程控交换设备参考基准频率f。=1 020 Hz,参考基准电平(除串音外) L0为0 dBm0。
3.1.3测试应在阻抗匹配条件下进行。
3.1.4 通路建立后的保持有下列几种方法:
a.采用直流环路保持器保持;
b.采用人机命令保持;

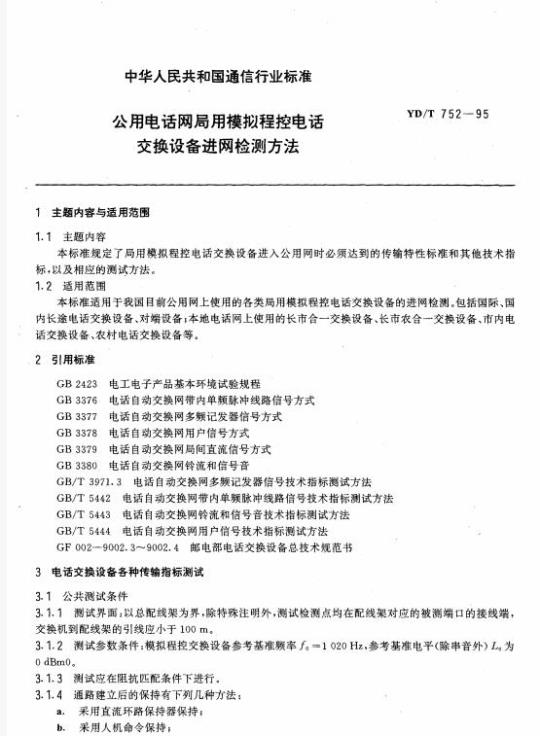

中华人民共和国通信行业标准
公用电话网局用模拟程控电话
交换设备进网检测方法
1主题内容与适用范围
1.1主题内容
YD/T752—95
本标准规定了局用模拟程控电话交换设备进入公用网时必须达到的传输特性标准和其他技术指标，以及相应的测试方法。wwW.bzxz.Net
1.2适用范围
本标准适用于我国目前公用网上使用的各类局用模拟程控电话交换设备的进网检测。包括国际、国内长途电话交换设备、对端设备；本地电话网上使用的长市合一交换设备、长市农合一交换设备、市内电话交换设备、农村电话交换设备等。2引用标准
GB2423电工电子产品基本环境试验规程GB3376
电话自动交换网带内单频脉冲线路信号方式GB3377
电话自动交换网多频记发器信号方式电话自动交换网用户信号方式
GB3378
GB3379
GB3380
电话自动交换网局间直流信号方式电话自动交换网铃流和信号音
GB/T3971.3电话自动交换网多频记发器信号技术指标测试方法GB/T5442日
电话自动交换网带内单频脉冲线路信号技术指标测试方法GB/T5443日
电话自动交换网铃流和信号音技术指标测试方法GB/T5444电话自动交换网用户信号技术指标测试方法GF002—9002.3~9002.4邮电部电话交换设备总技术规范书3电话交换设备各种传输指标测试3.1公共测试条件
3.1.1测试界面：以总配线架为界，除特殊注明外，测试检测点均在配线架对应的被测端口的接线端，交换机到配线架的引线应小于100m。3.1.2.测试参数条件：模拟程控交换设备参考基准频率f。=1020Hz，参考基准电平（除串音外）L。为odBmo。
3.1.3测试应在阻抗匹配条件下进行。3.1.4通路建立后的保持有下列几种方法：a.采用直流环路保持器保持
b.采用人机命令保持；
中华人民共和国邮电部1995-06-02批准1995-11-01实施
YD/T752--95
c采用被测端口终接匹配测试阻抗保持。3.1.5交换设备测试均应在电源“+”接大地条件下进行。3.1.6接入被测通路前，应按测试连接电路测试系统误差值，测试结果应扣除系统误差，3.2测试环境和抽查方法
3.2.1测试环境
除特殊情况，均在被测交换设备实际使用的正常温度、湿度和标准供电电压条件下进行检测。3.2.2抽查办法
a.随机抽查二条通路进行测试，测试结果均应符合指标要求，出现不满足指标要求时，另选四条通路复测，只允许复测一次，测试结果以第二次测得数据为准。b.每条通路的每个测试项目均应重复测试三次，对传输损耗三次测量值误差小于0.2dB时，测试数据确认有效。对串音、杂音等小信号应取其最差值确认为测试结果。3.3测试仪表和设备要求
3.3.1音频选频电平表
平衡方式测试时，其对地不平衡度应不小于66dB，测试阻抗回损时应选用对地浮空平衡式。输入阻抗：600Q阻抗时，其阻抗回损不应小于40dB，高阻输入时，阻抗应选用对地浮空平衡选频范围：100～10000Hz，带宽不大于15Hz。测量电平范围：一70~+10dBm，分辨能力0.1dB。灵敏度：一80dBmo。
稳定性：10min内仪表读数变化不大于0.05dB。3.3.2
音频振荡器
输出阻抗：6002输出时，2001000Hz频带内回波损耗应不小于40dB，0Q输出时，内阻应不大于102。
信号频率范围：100～20000Hz。c.
信号电平范围：-60~十+10dBm。d.
稳定性：10min内输出信号电平变化不大于0.05dB。e.
测阻抗回损时应采用对地浮空平衡方式。3.3.3直流环路保持器
3.3.3.1有源直流环路保持器
阻抗：20～20000Hz频带内，交流阻抗应不小于30kQ，等效直流电阻小于1kα。平衡度：300～20000Hz频带内，不小于66dB。绝对群时延和群时延：均小于10μs。最大直流对地电压小于66V，直流电流可调节，最小工作电流不小于18mA。2无源直流环路保持器
电感L不小于10H；
b.直流电阻R为600Q；
c.平衡度不小于66dB。
3.3.4杂音计：要求平衡输入，输入阻抗有高阻档。能测非杂音计功率电平和杂音计功率电平，即有非衡重档和衡重档，非衡重档测量频率范围为30～20000Hz，衡重档应符合CCITT有关电话衡重曲线，最小可读数应不大于一80.dB。
3.3.5脉冲杂音计：要求有平衡，高阻输入档至少应有一35dBm的工作门限并能将脉冲数目记录下来。
3.3.6群时延测试仪：有平衡输入输出档，输出阻抗和输入阻抗均为600α，最高分辨力不劣于士1μs。368
YKAONIKAca
3.3.7测试用元件精度
YD/T752-95
3.3.7.1测试连接电路中使用的电阻误差均应不大于0.1%。3.3.7.2测试连接电路使用的电容误差均应不大于0.1%。3.3.7.3测试桥路平衡两臂的元件应配对，相对误差不大于0.1%。3.3.7.4平衡度测试时用于仪表隔直流电容要求配对，相对误差不大于5%。3.3.8三元件阻抗仪表要求
为了配合用户侧二线接口对应的三元件测试阻抗Z，和中继侧二线接口对应的三元件测试阻抗Z2，仪表可由0Q内阻的音频信号发生器和高阻抗输入的音频选频电平表与接口对应的三元件阻抗组成三元件信号源和三元件电平表a.
三元件信号源：由02内阻，对地平衡式音频信号发生器和对应接口三元件阻抗组成（见图1a、图1b)。
b.三元件电平表：由对地浮空平衡式高阻（大于30kQ)音频选频电平表和对应接口三元件组成（见图2a、图2b）。
信号发生器
（0Q内阻+6dBm）
（三元件阻抗Z，）
用户侧二线接口三元件信号源
音频信号发生器
（02阻抗）
（三元件阻抗Z.）
中继侧二线接口三元件信号源
音频选频电平表
（高阻抗）
音频选频电平表
（高阻抗）
（三元件阻抗Z,）
图2a用户侧二线接口三元件电平表z. =
（三元件阻抗Z，）
图2b中继侧二线接口三元件电平表3.3.9传输特性阻抗适配器NQC-1013.402
可与600Q的音频振荡器和音频选频电平表联机使用，具有直流环路保持和阻抗转换功能。可将600Q转换成三元件阻抗Z，和Z2（见图3a），又可将三元件阻抗Z1、Z，转换成600Q(见图3b）。369
音频信号发生器
（600Q阻抗）
YD/T752-95
E/E(三元件阻抗Z/Z,）
6000-Z/Z
图3a传输特性适配器三元件信号源示意图音频选频电平
（6002阻抗）
M./M（三元件阻抗.Z,/Z）
6002-Z/Z
图3b传输特性适配器三元件电平表示意图3.4模拟程控交换设备的传输指标测试3.4.1传输损耗
3.4.1.1指标
a。本局损耗（用户-用户）
（1）在二线交换时，f=1020Hz的局内损耗应在0～5dB之内。（2）在四线交换时，f=1020Hz的局内损耗应在3.5～7.0dB之内。b．出（入)局损耗（二线口至二线口）（1）二线交换时，f=1020Hz应在1.0dB以内。（2）四线交换时，f=1020Hz应在1.0dB以内。3.4.1.2测试连接电路：见图4a、图4b。MDF
6000Z,
Z接口
用户侧
被测交换设备
乙接口
用户侧
Z,-6002
本局损耗测试连接电路
Z接口
用户侧
被测交换设备
C21/C22
中继衡
Z-600α
出(入)局损耗测试连接电路
YIKAONTKAca
3.4.1.3使用仪表
a.音频振荡器；
音频选频电平表；
传输特性阻抗适配器NQC-101。
3.4.1.4测试步骤
YD/T752-95
任选二个用户作为主、被叫，通过呼叫接通话路，按图4a接线，并切断外线。在发送端发送f=1020Hz，L=0dBmO的信号，在接收端选测到的电平表读数即为用户-用户的损耗。
将音频振荡器与电平表位置互换，重复b。c.
任选一个用户和一个二线中继作为主、被叫，通过呼叫接通话路，按图4b接线，并切断外线。重复b，此时电平表的读数为出局损耗。重复c。
3.4.2传输损耗随时间的短期变化3.4.2.1指标：～个频率f一1020Hz、电平L=0dBm0的测试信号加到任何一个二线模拟接口的通路输入端，在其对应通路输出端测得的电平值，在任何一个连续运行10min间隔时间内与所取间隔开始时间的电平值比较，其变化应小于士0.2dB。3.4.2.2测试连接电路：同3.4.1.2。3.4.2.3使用仪表：同3.4.1.3。3.4.2.4测试步骤：在发送端发送f=1020Hz、L=0dBm0的信号，在接收端连续10min观测选频电平表的读数，并与开始的数值比较，其差值在10min内应小于士0.2dB。3.4.3损耗频率特性
3.4.3.1指标：对二线端口到二线端口、二线端口到四线端口之间的损耗频率失真，相对于f1020Hz的损耗之差，应在下列范围内：300~600Hz-0.5~+1.5dB；
大于600～2400Hz，-0.5~+0.5dB大于2400~3400Hz，-0.5~+1.0dB。3.4.3.2测试连接电路
用户-用户测试连接电路同图4a。a.
用户二线中继口
测试连接电路同图4b。
用户-四线中继口测试连接电路见图5。MDF
6062-Z
之接口
用户侧
被测交换设备
C11/C12
中继侧
图5二线用户接口至四线中继接口损耗频率特性测试连接电路3.4.3.3使用仪表：同3.4.1.3。3.4.3.4测试步骤：
发送端发送频率为1020Hz、电平为0dBm0的信号，在接收端选测此时的损耗值。a.
以1020Hz测得的损耗值为0dB，测出规定选用的各测试频率（300、600、1000、2400、3000、b.
3400Hz)的损耗值即为损耗频率特性，3.4.4增益随输入电平变化
YD/T752—95
3.4.4.1指标：在一次局内接续测试信号电平从一55dBm0改变到+3.0dBm0时，相对于一10dBm0传输损耗的变化应不大于士0.5dB。3.4.4.2测试连接电路：同.3.4.1.2。3.4.4.3使用仪表：同3.4.1.3
3.4.4.4测试步骤：类同3.4.1.4。测试信号频率为1020Hz，测试信号电平为0、—10、一20、-40、一55、+3.0dBm0时测得的传输损耗相对于-10dBm0传输损耗的变化应不大于士o.5dB。3.4.5群时延和群时延失真
3.4.5.1指标：在频率300～3400Hz范围内，最小数值的群时延即为绝对群时延，其他频率的群时延与最小群时延的差值称为群时延失真，应满足下列要求：500~800Hz，不大于0.25ms
大于800~2800Hz，不大于0.10ms。3.4.5.2测试连接电路：见图6。群时延测试仪发送接收
被测通话回路
600Q-Z
3.4.5.3、使用仪表：
图6群时延失真测试连接电路
群时延测试仪：有平衡输入、输出档，输出阻抗和输入阻抗均为600α，最高分辨力不劣于土1μs。3.4.5.4测试步骤
a。局内任意二用户作主、被叫，通过呼叫建立话路，按图6接线，并切断外线。b.分别发送频率为300、500、800、1200、1600、2000、2400、2800、3400Hz，电平为-10dBm0的测试信号，在接收端测出对应的群时延值。找出300～3400Hz频带内最小的群时延值，计算其他频率的群时延相对于该点的群时延差c.
值，即为群时延失真。
3.4.6串音衰减
3.4.6.1指标：两个接续之间的串音衰减，在最不利的情况下即相邻的两条通话回路间的串音衰减在=1100Hz时应不小于70dB
3.4.6.2.测试连接电路：见图7a、图7b。372
rrkAoNrKAca
音频信号发生器
（测试信号源）
音频选频电平表
音频信号发生器
（测试信号源）
音频选频电平表
6002-Z
6000-z
YD/T752-95
Z接口
主串通路
z接口
被串通路
用户侧
被测交换设备
乙接口
Z接口！
用户侧
Z,-6000
二线用户接口间串音衰减测试连接电路MDF
600Q-Z
Z接口
主串通路
A.z接口
被审通路
用户侧
被测交换设备
C21/C22接口
C21/C22接口
中继侧
Z—6002
二线用户接口至中继接口间串音衰减测试连接电路使用仪表：同3.4.1.3。
3.4.6.4测试步骤：
音频信号发生器
（激励信号源）
音频信号发生器
（激励信号源）
通过呼叫接通主串通路和被串通路，保持通话状态，按测试连接图接线，并切断外线。a.
b.在主串通路发送f=1100Hz、L=0dBm0的测试信号，在被串通路-端发送f=650Hz、L=0dBmo的激励信号。
在被串通路另一端选测频率为1100Hz的串音衰减电平应符合指标要求，应分别按图7a、图76进行测试，
3.4.7杂音
3.4.7.1指标：交换局忙时的长期平均杂音计功率电平应不大于一67dBm0p（相对零电平点绝对功率电平），且忙时的非杂音计功率电平（测量频率为30～2000Hz）应不大于40dBm0，交换局在忙时的脉冲杂音计的平均次数，在5min内超过一35dBm0的脉冲杂音计次数应不大于5次，在每一次5min内脉冲杂音电平在－33～一25dBm0之间允许出现的次数可为6次，在—35～—33dBm0之间允许出现的次数可为20次。
3.4.7.2测试连接电路：见图8a、图8b。373
(脉冲杂音计）
600阻抗
用户侧
6000-Z
YD/T752-95
Z接口
用户侧
交换设
Z接口
二线用户接口杂音测试连接电路MDF
阅交换设备
C21/C22
中继侧
Z26002
图8b二线中继接口杂音测试连接电路MDF
用户侧
（脉冲杂音计）
600Q阻抗
3.4.7.3使用仪表：杂音计（或脉冲杂音计），传输特性阻抗适配器（NQC-101)。3.4.7.4测试步骤：
局内任意二用户作为主叫和被叫，通过呼叫接通话路，按图8a、8b接线，并切断外线。a.
杂音计置高阻，用电话衡重档测量忙时杂音计功率电平值，用非衡重档测量忙时非杂音计功率b.
电平值。
用脉冲杂音计取代杂音计，并置于高阻，工作门限放在一35dBmo连续观测5min，记录超过c.
—35dBm的脉冲次数。
d．将工作门限放在一33dBmo，一25dBmo，重复c。3.4.8互调失真
3.4.8.1指标：采用端到端的多频信号和传输数据信号时，应考虑互调失真干扰，在发送端同时发送频率（900Hz)和f2（1020Hz）电平均为6dBm0的信号，则信号频率电平与（2f一f）或（2f，一f）频率上量得的电平之差应不小于40dB。3.4.8.2测试连接电路：见图9。MDF
Z接口
用户侧
交换设备
C2.1/C22接口
C11/C12
互调失真测试连接电路
HKAONLKAca
中继侧
高阻抗
3.4.8.3使用仪表：同3.4.1.3。3.4.8.4测试步骤：
YD/T75295
局内任意二用户作为主、被叫，通过呼叫建立用户至二线中继口的接续通路，并按图15连接测a.
试电路进行测试。
b，在发送端同时送频率为f，（900Hz)和f，（1020Hz），电平为一6dBm0的信号。c，在接收端用电平表选测频率为（2f，一fz）和（2f，一f,）两个信号的电平值，计算出900Hz、1020Hz与该二信号的电平差。
3.4.9输出端带外信号鉴别
注：仅对PCM交换设备进行此项测试。3.4.9.1指标：在频率300～3400Hz范围内将电平为0dBm0的任何频率的正弦信号加至两模拟接口通路间的输人端，则在输出端测得的带外寄生镜像频率信号电平应小于一25dBm0。3.4.9.2测试连接电路：见图10。MDF
6002-Z
Z接口
鼓测交换设备
Z接口
Z,—6002
图10输出带外信号鉴别测试连接电路3.4.9.3使用仪表：同3.4.1.3。3.4.9.4测试步骤：
接通被测通路，并予以保持，按图10连接测试电路，切断外线。a.
输入端发送f=700Hz、L=0dBm0信号，在输出端选测（Nf，一f）的信号电平应小于b.
—25dBmO。其中f=8kHz（抽样频率）N=1、2、3..。3.4.10输入端带外信号鉴别
注：仅对PCM交换设备进行此项测试。3.4.10.1指标：两模拟接口通路间输入端加入频率高于4.6kHz电平为一25dBm0的任一正弦波信号，在输出端选测的任意镜像频率电平应低于一50dBm0。3.4.10.2测试连接电路：同3.4.9.2。3.4.10.3使用仪表：同3.4.9.3。3.4.10.4测试步骤：类同3.4.9.4。测试时输入端送频率f大于4.6kHz、L=-25dBmO的正弦波信号输出端选测（Nf。一f）的电平应小于50dBm0。
3.4.11输出端带内信号鉴别
注：仅对PCM交换设备进行此项测试。3.4.11.1指标：两模拟接口通路间输入端加入频率为700~1100Hz（不含8kHz分频）、电平为0dBmo的任一正弦波信号、输出端除输入信号频率外的任何带内信号电平应小于一40dBm0。3.4.11.2测试连接电路：同3.4.9.2。3.4.11.3使用仪表：同3.4.9.3。3.4.11.4测试步骤：类同3.4.9.4。测试时输入端送f=700Hz、L=0dBm0信号，输出端选测300～3400Hz（除去f）频带内任何频375
率信号，特别注意选测2f、3f谐波成分。3.4.12对地阻抗不平衡
YD/T752-
3.4.12.1指标：通路回路在300～3400Hz频带内对地阻抗不平衡损耗应符合下列要求：300～600Hz频带内不小于40dB；600～3400Hz频带内不小于46dB。3.4.12.2测试连接电路：见图11。K
被测通话回路
图11对地阻抗不平衡测试连接电路3.4.12.3使用仪表：音频振荡器、音频选频电平表。3.4.12.4测试步骤：
a。局内任意二用户作为主、被叫，通过呼叫接通话路，按图11接线。Z/2
以选频电平表
b。振荡器为02输出，将开关K1、K倒向1端，按测试频率（300、400、600.1000、2000、3000、3400Hz)改变振荡器输出信号的频率，输出信号的电平均为0dBm0，用选频表选测测试系统在300~3400Hz频带内的不平衡损耗值均应大于66dB。c.开关KK，倒向2端，重复b，用选频表选测各频率点在K，闭合和断开时的被测话路的不平衡损耗值。
3.4.13阻抗回输损耗
3.4.13.1指标：二线模拟接口的回输损耗应满足图12要求。dB
300500
3.4.13.2测试连接电路：见图13。376
20003400
二线模拟接口的回输损耗技术指标KAoNLKAca
（二线模拟用户接
口三元件信号源）
YD/T752—95
高阻抗
用户侧
图13阻抗回输损耗测试连接电路3.4.13.3，使用仪表：同3.4.12.3。3.4.13.4测试步骤：
a，通过呼叫接通话路，按图13接线，切断外线。被测交换设备
R=6000
用户侧
b.振荡器发送f=300、400、500、1000、2000、3000、3400Hz，L=0dBm0的测试正弦波信号，用选频电平表选测对应各频率点的回输损耗应符合指标要求，4用户信号方式及用户线条件
4.1与直流脉冲话机有关的用户信号检测4.1.1指标：见表1。
脉冲速度，次/s
脉冲断续比
脉冲串间隔
(1.6±0.2)：1
≥500ms
测试连接电路：见图14。
流脉冲信号发生
图·14
步进制局
(1.6±0.3)：1
交换局接收器
纵横制局
(1.3~2.5):1
≥350ms
与直流脉冲话机有关的用户信号测试连接电路程控局
(1.3~2.5):1
≥350ms
被测交换设备
4.1.3使用仪表及要求
4.1.3.1直流脉冲信号发生器
YD/T752-95
产生的脉冲速率范围为8~20脉冲/s；脉冲断续比为（1～3）：1；
可自动连续发10位以上的号码；脉冲串间隔为300~6000ms。
直流毫安表：应能测量1~100mA的直流电流，误差士2.0%。4.1.3.2
4.1.4被测条件：
被测交换机任选二个空闲用户供测试用，测试在配线架上进行；由直流脉冲信号发生器代替主叫号盘话机拨号。测试步骤：
按图14连接电路，合上K：、K、K（用户线最短）接通直流脉冲信号发生器，使用户环路闭合，控制信号发生器发被叫用户号，观察呼叫接续能否正常完成。直流脉冲信号发生器所发送的脉冲应按速度8、10、14脉冲/s，断续比1.3：1、1.6：1、2.5：1共九种组合分别进行测试；合上K。，断K，毫安表的指示为主叫馈电电流；b.
断开K，合上K，再断开K，K，合上K,K，用户线最长）重复a重复b。
6抽测次数及评估标准：抽测3对用户每次测试结果，呼叫接续均应正常完成，馈电电流不小于18mA。
4.2与多频按键话机有关的用户信号检测4.2.1指标：见表2。
标称频率
由谐波、互调引起的总失真
信号极限时长
信号间隔时长
低频群：697Hz770Hz852Hz，941Hz高频群：1209Hz1336Hz，1477Hz，1633Hz局用接收器
±2.0%以内可靠接收
不超过士1.5%
低频群：9±3dBm
高频群：-7±3dBm
组成一信号的高额分量电平不能小于低频分量电平，且电平差不大于2士1dB比谐波电平至少低20dB
>40ms/位
测试连接电路：见图15。
KoNLKAca
±3.0%以上保证不接收
士2.0%~±3.0%之间不保证接收
双频工作时单频接收电平范围：-4~-23dBm
双频工作时单频不动作电平，一31dBm双频电平差：≤6dB
30~40ms/位
30~40ms
