YD/T 772-1995.
1范围
YD/T 772规定了集团电话的进网技术要求和检测方法。
YD/T 772适用于集团电话的设计、生产和检验仲裁产品质量的依据。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应操讨使用下列标准最新版本的可能性。
GB 2421-89电子电工产品基本环境试验规程总则
GB 2422-81电子电工产品基本环境试验规程名词术语
GB 2423.1-89电子电工产品基本环境试验规程试验 A:低温试验方法
GB 2423.2-89电子电工产品基本环境试验规程试验 B:高温试验方法
GB 2423.3-89电子电工产品基本环境试验规程试验 Ca:恒定湿热试验方法
GB 6362-86电话机频率响应
GB 9032-88脉冲式按键电话机技术要求
GB 9034-88双音多频式按键电话机技术要求
GB 12195-90脉冲式按键电话机测试方法
GB 12197-90双音多频式按键电话机测试方法
GB 15279-94自动电话机技术条件
YD 735-94电话机电磁兼容限值和测试方法
CCITT0.132使用正弦测试信号内量化失真测试设备
3定义
集团电话是安装在机关、公司等小团体内部的办公室自动化设备,在网中是终端设备。
它有以下特点:
a)具有交换功能，可实现无话务员转接、秘书转接等多种转接方式。
b)集团电话外线侧只能与公网交换机Z接口(用户口)连接入网。
c)赋予分机的功能较强,能适应内部各种办公业务联系的需要。
d)可以用专用或普通话机设置程序来实现各种功能。
集团电话结构示意图如图1。

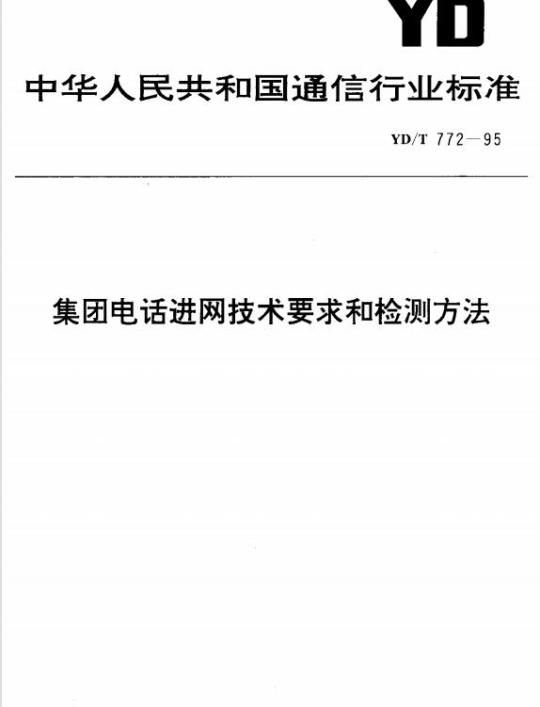

中华人民共和国通信行业标准
YD/T 772—95
集团电话进网技术要求和检测方法1995-09-28发布
中华人民共和国邮电部
1996-03-01实施
YD/T 772—95
本标准规定了集团电话的进网技术要求和检测方法。主机部分有关技术指标参照YD344一90《自动用户交换机进网要求》，有关测试方法参照YD/T521--92《数字交换机模拟接口（二线或四线）间传输特性的测试方法》。
本标推由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：庄毅方、屈宝珠、翁元举、张菁。iikAoNiKAca
1范围
中华人民共和国通信行业标准
集团电话进网技术要求和检测方法本标准规定了集团电话的进网技术要求和检测方法。本标准适用于集团电话的设计、生产和检验仲裁产品质量的依据。2引[用标准
YD/T 772—95
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2421一89电子电工产品基本环境试验规程总则GB2422—81电子电工产品基本环境试验规程名词术语GB2423.1一89电子电工产品基本环境试验规程试验A：低温试验方法GB2423.2—89电子电工产品基本环境试验规程试验B：高温试验方法
GB2423.3一89电子电工产品基本环境试验规程GB 6362—86
电话机频率响应
GB 9032—881
脉冲式按键电话机技术要求
GB 9034—88
双音多频式按键电话机技术要求脉冲式按键电话机测试方法
GB12195—90
GB 12197-—90
GB 15279-—94
双音多频式按键电话机测试方法自动电话机技术条件
YD 735—94
电话机电磁兼容限值和测试方法试验Ca：恒定湿热试验方法
CCITT0.132使用正弦测试信号内量化失真测试设备3定义
集团电话是安装在机关，公司等小团体内部的办公室自动化设备，在网中是终端设备。它有以下特点！
a）具有交换功能，可实现无话务员转接、秘书转接等多种转接方式。b）集团电话外线侧只能与公网交换机Z接口（用户口)连接入网。c）赋予分机的功能较强，能适应内部各种办公业务联系的需要。d）可以用专用或普通话机设置程序来实现各种功能。集团电话结构示意图如图1。
中华人民共和国邮电部1995-09-28批准1996-03-01实施
4生机技术要求
4.1接口参数
4.1.1对地阻抗不平衡
分机测
YD/T 772—95
嘎团电话
外线测
集团电话结构示意图
Z接口（用户）
由外线侧接口点对地不平衡阻抗产生的纵向转换损耗应达到表1规定。表1纵向转换损耗
频率范围,Hz
300--600
600~~3400
4.1.2接口电平
接口点输入相对电平取OdBr。
4.2传输参数
4.2.1时分集团电话
4.2.1.1传输损耗
分机侧与外线侧之间传输损耗为2dB~4dB(1020Hz)。4.2.1.2衰耗频率失真
公网交换机
纵向转换损耗，dB
当一个基准频率1020Hz，电平为10dBm0的正弦信号加到被测集团电话的输入端，输出端在300Hz-~3400Hz范围内，以1020Hz的衰耗为参考，其它频率的衰耗相对于1020Hz衰耗的偏离值应在表2所示范围内：
表2衰耗偏离值
频率，Hz
300~400
400-~600
600--2 400
2 400--3 000
3 000--3 400
注：A6为其它频率相对于=1020Hz的损耗之差。4.2.1.3增益随输入电平变化
HiKANi KAca
-0. 6 + 1. 5
0. 6~~ *- 0. 7
-0. 6~-+1. 1
0. 6~+3. 0
YD/T 772—95
电平值在一55dBm0～十3dBmo之间，频率为1020Hz的正弦信号加到被测集团电话输入端，在输出端相对于一10dBm0输入信号的输出增益波动应在表3规定范围内。表3输出增益波动
输人电平，dBmo
+3～—40
-40~—50
50-—55
4.2.1.4绝对群时延
输出增益波动，dB
-次局内接续在500Hz～2800Hz频带内，从分机A到分机B，再加上分机B到分机A互连，测得的绝对群时延平均值小于3000μ，95%不超过的数值不大于3900us。4.2.1.5群时延失真
集团电话分机到外线或外线到分机一个传输方向上的群时延失真应满足表4的规定：表4群时延失真
群时延失真（相对于bzxZ.net
频率,Hz
500~600
600-~1 000
1 000--2 600
2 600~2 800
4.2.1.6串音衰耗
最小群时延的波动值）
使用单一频率1100Hz测试，输入信号电平为0dBm0，相临两路串音衰耗应大于67dB。4.2.1.7衡重杂音
衡重杂音小于65dBmp。
4.2.1.8非衡重杂音
30Hz～20kHz范围内，非衡重杂音小于一40dBm0。4.2.1.9脉冲杂音
在输出端，超过一35dBmo门限的脉冲杂音个数，5min内应小于5个。4.2.1.10总失真
输人端加入一个1020Hz，0dBm0～一45dBmo的正弦信号，在输出端得到的信号与总失真功率比应优于表5给出的限值。
表5总失真
输入电平
信噪比，dB
4.2.1.11带外输入信号鉴别
YD/T 772 --- 95
当一个电平为一25dBm0，频率范围为4.6kHz～72kHz正弦信号加到输入口时，输出口所产生的任何镜象频率的信号电平小于一50dBm0。4.2.1.12输出端带外信号鉴别
当一个频率范围为300Hz~3400Hz，电平为0dBm0的正弦信号加到输入端，在输出端选择测量其带外寄生镜象信号，电平应低于一25dBm0。4.2.2空分集团电话
4.2.2.1传输损耗
分机侧与外线侧之间传输损耗为0dB～1dB(1020Hz）。4.2.2.2衰耗频率失真
频率为1020Hz，电平为一10dBm0的正弦信号加到被测集团电话输人端，输出端在300Hz～3400Hz范围内，以1020Hz的衰耗为参考，其它频率衰耗相对于1020Hz衰耗的偏离值在表6规定的范围内：
表6孟
衰耗偏离值
300-~600
600~2400
2 400--3 400
注：为其它频率相对于f=1020Hz的损耗之差。4.2.2.3增益随输人电平变化
0. 5 -- +1. 5
-0. 5~ +1. 0
电平值在一55dBm0～+3dBm0之间，频率为1020Hz的正弦信号加到被测集团电话输入端，在输出端相对于一10dBm0输入信号的输出增益波动应在士0.5dB之间。4.2.2.4群时延失真
集团电话分机到外线或外线到分机一个传输方向上的群时延失真应满足表7规定：表7群时延失真
500~800
800-2800
4.2.2.5串音衰耗
群时延失真值·48
使用单一频率1100Hz测试，在输入信号电平为0dBm0时，相临两路串音衰耗应大于70dB4.2.2.6衡重杂音
衡重杂音小于-67dBmp。
4.2.2.7非衡重杂音
同4.2.1.8。
4.2.2.8脉冲杂音
同4.2.1.9。
4.3电源要求
输人交流电压应为：187V～242V。4.4用户信号方式
带有专用话机的集团电话，其用户信号的技术指标按整机指标（见5.3）。4
TTiKAoNni KAca
YD/T 772-95
本节所提出的用户信号方式技术指标，是指带有普通话机的集团电话主机信号接收器在接收有关的用户信号的技术要求。
4.4.1主机接收器在接收用户话机脉冲信号时的技术指标：a）脉冲速度8~~12脉冲/s;
b）脉冲断续比（1.3～2.5）：1c）脉冲串间隔≥350ms时，应能可靠识别。4.4.2主机接收器在接收用户话机双音多频信号时的技术指标。a）颗率组合（标称值）：
低频群：697Hz、770Hz、852Hz941Hz；高频群：1209Hz1336Hz、1477Hz1633Hz高频群和低频群组成16种双频数字信号，其组成如表8。表8频率组合
群，Hz
高频群，Hz
注：其中*、共键供特种业务使用,A、B.C、D为备用键。b）主机接收器的技术指标
频偏：士2%以内可靠接收；
士3%以外保证不接收；
—3%～一2%，+2%~+3%之间不保证接收电平：双频工作时单频接收电平范围一4dBm～-19dBm；双频工作时单频不动作电平31dBm。双电平差：≤6dB。
信号极限时长：30ms/位~~40ms/位。一信号间隔时长：30ms/位～40ms/位。4.5集团电话基本功能
应具备产品说明书中规定的各项功能。整机（主机与话机）技术要求
5.1使用条件
环境温度：—10℃～+40℃；
相对湿度：10%~95%；
大气压力：86kPa~106kPa；
环境噪声：不大于60dB（A）。
5.2通话传输特性
5.2.1响度损失：
YD/T 772—95
集团电话接入模拟电话网测试系统内，其整机（主机与话机）的发送，接收响度评定值和侧音掩蔽评定值应符合表9的规定。
表9响度评定值要求
模拟.5mm用户线长度，km
发送响度评定值（SLR)，dB
接收响度评定值（RLR），dB
侧音掩蔽评定值（STMR），dB
1．充许主机或话机有调节功能，调节后达到表9要求。0
2.在响度评定值未正式批准使用之前，仍按GB9034一88中参考当量要求。5.2.2频率响应：
发送，接收频率响应应符合GB6362有关要求。5.2.3非线性失真度：
发送、接收非线性失真均应不大于7%。5.2.4通话状态阻抗：
≤+13
≥+10
通话状态阻抗在300Hz3400Hz频率范围内，相对于平衡测试网络见图2的稳定平衡回损SBRI和回声平衡回损EBRL，应符合表1O的要求。2
注：R=2000±2
R=6800±70
C--100nF±5nF
图2平衡测试网络
表10通话状态平衡回损
用户线长度，km
稳定平衡回损SBRL，dB
回声平衡回损EBRL，dB
5.2.5电话机通断电时，受话器耳承输出最大声级应不大于125dB（A计权），5.3发号方式
发号方式分为直流脉冲和双音多频信号两种方式。5.3.1直流脉冲信号
直流脉冲性能应符合表11要求。6
HiKANiKAca
脉冲速率，s
脉冲断续比
YD/T 772—95
直流脉冲性能
相邻两脉冲串间隔时间，ms
(1.6±0.2)：1或(2.0±0.2)：1≥500
发出脉冲数应与所按键码相符，其中按“0\字键发送10个脉冲5.3.2双音多频信号
a）双音多频信号频率组合性能应符合表12要求表12频率组合
频群，Hz
高频群,Hz
注：其中*、#键供特种业务使用，A,B、C、D为备用键。H2
b）频率组合中，单一频率的允差范围应不超过标称值的士1.5%。c）单一频率信号电平应符合表13要求，表13
信号电平指标
电流mA
高频群电平，dBm
低频群电平，dBm
d）频率组合中高频分量电平应比低频分量电平高2dB土1dBH3
≥350
e）发号时，号盘输出信号中无用频率分量的总功率电平，应比双音多频信号中低频分量的功率电平至少低20dB。
f）发号时，话机话音发送电平应衰减60dB以上。5.4收铃特性
5.4.1收铃功率灵敏度应不大于100mV·A，5.4.2收铃声级应不小于70dB(A）。具有收铃响度调节的集团电话机，在低声位的收铃声级应不小于55 dB(A)。
5.5直流特性
5.5.1集团电话置通话状态的直流电阻应不大于3500。5.5.2话机挂机状态的漏电流应不大于10μA。5.5.3话机发号时接通电阻应不大于350Q，断开电阻应不小于100k2。7
5.6电磁兼容限值
按YD735规定。
5.7安全性
YD/T 772—95
5.7.1绝缘电阻：整机在正常大气条件下，绝缘电阻应不小于50M0。5.7.2击穿电压：整机在正常大气条件下，承受频率为50Hz有效值为500V的交流电压，1min后应无飞孤和击穿现象。
5.7.3机器外壳应有保护接地端，接地端子或接地接触件与需要接地的零部件之间的连接应不超过0.10.
5.7.4抗雷击：按GB15279规定。5.8基本环境适应性
5.8.1集团电话在+5℃土3℃和+40℃土2℃工作温度条件下，其发送，接收响度评定值充许偏离表9中指标士3dB，并应符合5.3、5.4.2。5.8.2集团电话经一25℃士3℃和十55℃土2℃贮存温度条件后，在正常大气条件下恢复后，应符合5.2.1.5.3.5.4.2.
5.8.3集团电话在温度为十40℃土2℃，相对湿度（93土3）%条件下，其发送、接收响度评定值允许偏离表9中指标士3dB，绝缘电阻应不小于5MQ，并应符合5.3、5.4.2。5.8.4运输试验：在三级公路行车200km，刹车不少于5次，试验后包装箱外观应无明显的破坏，开箱后检查表面不应有机械损坏，并应符合5.2.1.5.3、5.4.2。注：此运输试验也可采用其它模拟运输的方法进行。5.9寿命试验
5.9.1集团电话所用电话机的叉簧经20万次使用后，应能正常工作。5.9.2集团电话所用电话机的每个发号按键经50万次使用后，应能正常工作。5.10可靠性
集团电话平均无故障工作时间（MTBF）应不小于3000h。6主机测试条件
6.1测试参考条件
参考基准频率：f=1020Hz；
参考基准电平：L=一10 dBm0。
6.2测试应在阻抗匹配条件下进行，外线侧匹配阻抗为6000，内线侧匹配阻抗暂定为600Q。6.3测试时，外线侧需加馈电，馈电桥要求见9.9，并调节其电流为18mA。6.4在接入测试仪表之前，应考虑隔直流的问题。6.5测试前做好公共接地。
6.6测试环境
除特殊情况外，均在被测集团电话实际使用的正常温度、湿度条件下进行。6.7电源要求
交流电源220V，波动范围+10%～-15%：频率50Hz，波动范围士5%。
7整机（主机与话机）测试条件
7.1除特殊规定外，所有测试均应在下列正常大气压条件下进行：温度：15C~35C
相对湿度：45%~~75%
Hi KAoNi KAca
气压：86kPa~～106kPa。
YD/T 772—
7.2传输特性的测试，应在环境噪声不大于55dB(A）条件下进行。7.3收铃特性的测试，应在环境噪声不大于45dB(A)条件下进行。8主机测试仪表和设备要求
8.1信号源及测试仪表阻抗
信号源及测试仪表的阻抗应采用6002匹配阻抗。8.2音频选频电平表
平衡测试时，对地不平衡度≥66dB。选频范围：100Hz～10kHz，带宽≤50Hz。测量电平范围：一100dBm～十10 dBm。8.3音频信号发生器
发送信号频率范围：100Hz～72000Hz；信号发送电平范围：一70dBm～+10dBm。8.4杂音计
测量频率范围：30Hz～20kHz；
带有衡重网络的加权测试；
测量电平范围：一90dBm～十10dBm。8.5群时延测试仪
应具备测量绝对群时延的功能。发送电平：一60 dBm~～0dBm；
接收电平：一60dBm～0dBm；
测量频率范围:200Hz~~4000Hz;
调制信号频率：41Hz。
8.6脉冲杂音测试仪
脉冲门限电平：0dBm0~～一50dBm0测试脉宽范围：大于35us士15us。在带内信号监测时：测试信号为1020Hz，其发送电平为：十10dBm~-40dBm，接收侧应配有抑制发送信号的楔形滤波器。
8.7总失真测试仪
应符合CCITT0.132建议。
8.8直流环路保持器
8.8.1有源式
a）阻抗特性：200Hz～72kHz频带范围内，阻抗应大于30kg，直流电阻应小于1kΩ；b）平衡度要求：200Hz~72kHz时，应大于56dB；c）绝对群时延：应小于10μs
d）对地最大直流电压：≤60V；e）最大保持电流：≤100mA；
f）最小工作电流：18mA。
8.8.2无源式
a）线圈匝比1：1,电感L≥10H；b）直流电阻：100Q~600Q；
c）平衡度：≥66dB。
8.9直流脉冲信号发生器
脉冲速率范围：8脉冲/s~20脉冲/s;脉冲断续比为：（1～3）：1
可自动连发10位以上的号码，
脉冲间隔：300ms~600ms。
8.10双音频信号发生器：
YD/T 772—95
低频群信号频率：（697~941）Hz士5%；高频群信号频率：（12091633)Hz士5%；发送电平：0dB~—35dB。
8.11脉冲/双音频电话分析仪
脉冲速度范围：6.5~~25.0脉冲/s；脉冲断续比：（0.25～~4）：1
频率范围：标准频率士2.5%能可靠接收；电平范围：一4dBm～一28 dBm。9整机（主机与话机）测试仪表和设备要求9.1测量响度评定值（LR）所用仪表应符合GB15279中的有关规定。9.2阻抗测量仪表
9.2.1频率范围：100Hz~~20kHz。9.2.2频率分辨率：不大于1Hz。9.2.3输入信号电平：5mV~～1.1V（有效值）。9.2.4输出阻抗：500
9.3选频设备
9.3.1频率范围:10Hz~~10000Hz
9.3.2精度：1Hz。
9.3.3测量范围：—80dB~+20dB。电平测量误差：士0.1dB，
9.3.5输入阻抗：不小于10ko。
9.3.6频响不均匀度：±0.2dB。9.4脉冲信号测试仪
9.4.1能记录并显示脉冲个数、速率、断续比及两串脉冲间的时间间隔。9.4.2以脉冲幅度的50%作为脉冲断和续的分界线。9.5数字示波器
9.5.1敏度：5mV。
9.5.2时间分辨率：1ms。
9.5.3应具有存贮和显示功能。
9.6铃流信号发生器
9.6.1能给出频率为25Hz士3Hz的正弦信号。9.6.2输出电压在0~~80V连续可调。9.6.3非线性失真度不大于5%。
9.7声级计
9.7.1频率范围：31.5Hz~8000Hz。9.7.2测量范围：50dBA)~140dB(A)。10
HiiKAoNiKAca
