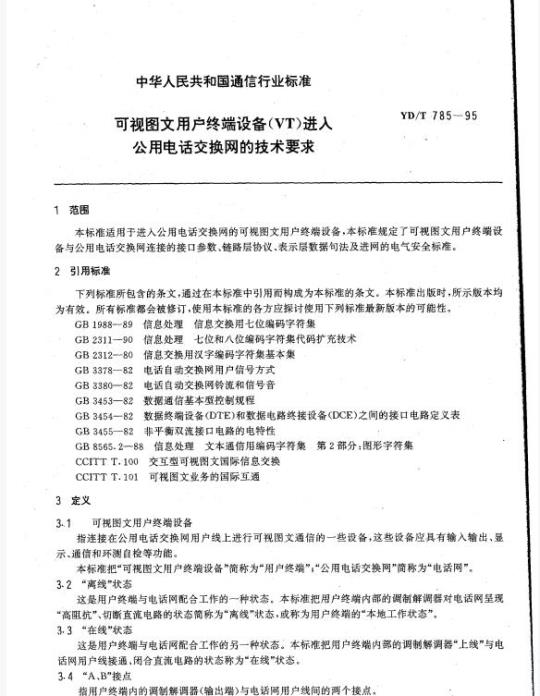

标准图片预览
标准内容
YD/T785—95
可视图文业务网是全国范围的公众信息网，最终要实现国际互通。可视图文用户终端设备将遍布到全国各地和各个应用领域。就是说，可视图文用户终端设备及其进网标准的涉及面都很广。因此，本标准除非话用户终端设备与公用电话交换网的接口参数和进网技术条件外，还规定了可视图文用户终端的链路层协议和表示层数据句法等。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：丁文华。
1范围
中华人民共和国通信行业标准
可视图文用户终端设备（VT）进人公用电话交换网的技术要求
YD/T785-95www.bzxz.net
本标准适用于进入公用电话交换网的可视图文用户终端设备，本标准规定了可视图文用户终端设备与公用电话交换网连接的接口参数、链路层协议、表示层数据句法及进网的电气安全标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。信息处理信息交换用七位编码字符集GB1988-89
信息处理七位和八位编码字符集代码扩充技术GB2311-90
GB2312--80
GB3378—82
GB3380—82
GB3453—82
GB3454-82
GB3455-82
信息交换用汉字编码字符集基本集电话自动交换网用户信号方式
电话自动交换网铃流和信号音
数据通信基本型控制规程
数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表非平衡双流接口电路的电特性
GB 8565.2—88
CCITT T.100
CCITT T.101
3定义
信息处理文本通信用编码字符集第2部分：图形字符集交互型可视图文国际信息交换
可视图文业务的国际互通
可视图文用户终端设备
指连接在公用电话交换网用户线上进行可视图文通信的一些设备，这些设备应具有输入输出、显示、通信和环测自检等功能。
本标准把“可视图文用户终端设备”简称为“用户终端”，“公用电话交换网”简称为“电话网”3.2“离线”状态
这是用户终端与电话网配合工作的一种状态。本标准把用户终端内部的调制解调器对电话网呈现“高阻抗”切断直流电路的状态简称为“离线”状态，或称为用户终端的“本地工作状态”。3.3“在线”状态
这是用户终端与电话网配合工作的另一种状态。本标准把用户终端内部的调制解调器“上线”与电话网用户线接通，闭合直流电路的状态称为“在线”状态。3.4“A、B\接点
指用户终端内的调制解调器(输出端)与电话网用户线间的两个接点。中华人民共和国邮电部1995-12-18批准58
KAoNKAca
1996-05-01实施
YD/T785-95
注：除本标准规定的术语外，其它应符合“引用标准”中的术语规定。缩略语
DRCS动态再定义字符集
Dynamically Redefinable Character SetCDRCS汉字动态再定义字符集
ChineseDynamicallyRedefinableCharacterSet图形动态再定义字符集
GraphicDynamicallyRedefinableCharacterSetDB数据库
Data Base
VAP可视图文接入点设备
Videotex Access Point
可视图文用户终端
Videotex Terminal
用户终端设备的基本功能要求
VT包括专用用户终端、微机型用户终端和电视机型用户终端等。这些设备应具有以下各项基本功能：
5.1专用用户终端
5.1.1输入功能
5.1.1.1汉字与西文输入
a）西文输入
VT应具有字母、数字、标点及各种常用符号等输入功能；b)
汉字输入
VT至少应具有以下两种汉字输入功能：1）汉字拼音输入；
2）汉字笔形输入。
5.1.1.2功能键及含义（见表1）表1
功能键
连接/拆线键
发送键
上页键
下页键
删除键
纠错键
索引键
重发键
帮助/费用键
中文/西文键
建立或释放数据通路
发送填写域中的数据内容或字符串含
发送上一页或上一域内容（最上域无此功能）发送下一页或下一域内容（最下域无此功能）删除当前填写域内容
删除填写域内最后填写的一个字符提供数据库最上一级的索引或菜单要求重传本页内容
提供在线帮助/服务行内显示通信费用中文/西文输入方式与状态切换
5.1.2显示功能
5.7.2.1显示内容
a）西文；
b）汉字；
镶嵌图形；
动态再定义字符。
5.1.2.2VT的显示格式
屏幕显示格式
基本格式
选用格式
25行×40列
25行×80列
信息显示区显示格式
1）基本可视图文格式
西文方式24行×40列
12行×20列
汉字方式
2）选用格式
西文方式24行×80列
汉字方式24行×40列
3）其它格式（待定）
YD/T785-95
5.1.3通信功能
VT通过电话网与可视图文系统的其它设备进行通信：a)
VT之间通过电话网进行通信：
VT之间通过专线进行通信（选用）。信息传输差错控制功能
VT采用GB3453数据通信基本型控制规程；a)
注：为了提高传输效率，在主副信道速率不等时，其通信协议接7.2.2规定。b）其它控制规程<待定)。
5.1.5调制解调器主副信道速率翻转功能指主副信道通信速率不等的VT在需要发送数据或者与其它终端进行通信时，能向VAP或服务器发送“请求调制解调器速率翻转（或翻回）序列”，配合VAP或服务器完成主副信道速率翻转功能。5.1.6发送“用户终端标识序列”功能VT在通过电话网与VAP或服务器建立连接时，当它收到对方发来的询问序列后，应能自动回送本VT的标识序列。
5.1.6.1VT标识序列的长度
标识序列长度暂定为11字节。
5.1.6.2“用户终端标识序列\格式“用户终端标识序列\格式如图1所示：SOHX,XX,Y,YY,Y.YY.ETX/EOT
其中：
a）SOH一序列开始字符；
b）X,、Xz,X，均采用字母型字符：60
TIIKAONrKACa
X,——生产厂家，
X,终端模式，
X一终端使用的软件版本
YD/T785-95
e）Y、Yz、Ys、Y4、Ys、Y。均采用0~9数字，表示终端编号。d）“ETX”和“EOT”都是序列结束字符，“用户终端标识序列”中由采用的传输差错控制规程而定：
1）VT采用GB3453数据通信基本型控制规程时，均以ETX代码结束“终端标识序列”；2）VT采用其它差错控制规程时，标识序列应以EOT代码结束。5.1.6.3询问序列发送时限
用户终端在收到询问序列后，应回送“终端标识序列”，时限暂规定为3s5.1.6.4询问序列次数
数据链路建立后，VT将收到由VAP或服务器发来的“询问序列”，这时，VT应自动回送“终端标识序列”。询问序列重发次数暂规定为3次。5.2微机型用户终端
除具有专用用户终端的全部功能外，还应具有以下显示格式：西文
5.3:电视机型用户终端
24行×80列
24行×40列
电视机型用户终端具有专用用户终端的基本功能。6主要技术指标
6.1接口设备和信号方式
6.1.1物理层接口
VT通过用户线连接到电话网的端局，与电话机交替地使用同一对用户线。6.1.1.1数据接口
VT通过内部的调制解调器完成与电话网的模拟数据接口，当VT的主副信道通信速率不等时，调制解调器应具有主副信道速率翻转功能。6.1.1.2话音接口
电话机完成与电话网的话音接口功能。VT与电话网接口如图2所示：用户终端
电话网用户线
图2VT与电话网接口示意图
6.1.1.3接口电路功能定义
VT与电话网接口电路功能定义见GB3454。6.1.1.4接口电路电气特性
接口电路电气特性见GB3455。
6.1.2调制解调器的基本要求
a）操作方式：全双工
b）传输方式：异步传输；
c）传输速率：
1）基本传输速率：
YD/T785-—95
正向信道(VAP-+VT)：1200Bd；
反向信道(VT-→VAP)：75Bd。
2）选用传输速率：双向2400Bd；3）其它选用传输速率：待定。
6.1.3呼叫应答方式
现定“人工呼叫/人工应答”；
其它方式：待定。
6.1.4拨号方式
脉冲拨号或双音频拨号。
6.1.5信号音指标
符合GB3378电话自动交换网用户信号方式。6.1.6铃流源指标
符合GB3380电话自动交换网铃流和信号音。6.2主要技术指标
6.2.1“离线”状态下的技术指标a）直流电阻
指VT调制解调器输出“A、B”两个端子间或一端对地的直流电阻，此电阻应不小于5Mα。b）交流阻抗
指用铃流信号频率(25Hz)测量的交流阻抗，此阻抗应不小于3kα。c）背景噪声电平
指在VT调制解调器输出的(A、B)两个端子上，测量到的背景噪声电平，应小于一55dBm。6.2.2“在线”状态下的技术指标a）直流电阻
指在VT调制解调器输出端（A、B)端子上测量到的直流电阻，此直流电阻应不大于300α。b）交流阻抗
VT调制解调器输出端的标称阻抗应为600°2（平衡）。在500Hz～3000Hz的频率范围内，相对于600α负载电阻的反射衰耗应不小于9dB。6.2.3发送信号
a）发送信号功率电平限值
VT调制解调器输出端子（A，B）上发送的最高信号功率电平应不大于0dBmVT·调制解调器输出端（A、B)的发送信号，在传输系统相对于零电平点的功率电平应不大于-13dBm。
b）：信号带外功率发送电平限值VT在音频带外4kHz～8kHz频率范围内，泄漏的功率电平限值应不大于p一20dBm。其中，p为用户终端在音频带内的信号功率电平。6.2.4用户终端调制解调器的外线接收灵敏度a）接收信号电平不小于43dBm时，载频存在；b）接收信号电平不大于一48dBm时，载频丢失；c）连续丢失载频超过450ms，判为拆线。6.2.5线路电流范围
IKAONIACa
YD/T785-95
VT的线路电流在18mA～60mA范围内应能正常工作。6.2.6综合传输损伤参数限值
频率/衰减失真
频率/衰减失真容限值见表2。
表2中各值的偏差容限为一5%+5%。表2频率/衰减失真容限值
频率范围
300~500
500~2500
2500~3000
b）群时延失真
相对于800Hz衰减差
-2～+8
群时延失真容限值如表3所示，以0.8kHz～2.6kHz频带内的最小群时延为基准，如超出上述容限，应使用调制解调器内的群时延均衡器。表3群时延失真容限值
频率，Hz
300~800
800~2600
2600~3400
随机噪声
信噪比限值见表4。
传输速率，bit/s
相位抖动
相位抖动限值见表5。
传输速率，bit/s
≤4800
谐波失真
谐波失真限值见表6。
传输速率
f）频率偏差
频率偏差限值为-5Hz～十5Hz。
表4信噪比限值
表5相位抖动限值
表6谐波失真限值
注：VT使用其它建议的音频调制解调器所用的技术指标待研究。7
链路层协议
7.1VT与VAP(或服务器)间的链路规程群时延失真，ms
不作规定
不作规定
信噪比，dB
相位抖动，(\)（峰-峰值）
三/三次
谐波失真，dB
YD/T785—95
VT与VAP或服务器）之间进行通信时，使用异步基本型传输控制规程，通常VT经电话网与VAP或服务器建立物理连接后，采用无规程方式通信；当用户检测到图文显示有错时，可向VAP或服务器“发送请求使用传输控制规程序列”，启动纠错规程，VAP或服务器对发给VT的信息进行检错纠错；当用户发现收到图文信息有严重错误时，可用“重发键”向VAP或服务器发送要求“重发数据序列”，重传该页信息。
7.2链路规程使用的控制字符和通信协议7.2.1控制字符
异步基本型传输控制规程采用GB1988信息交换用的七位编码字符中的十个控制字符：表7
标题开始
正文开始
正文结束
传输结束
块传输结束
7.2.2通信协议
7.2.2.1信息块格式
缩写符号
询问（请求应答）
确认(肯定应答）
否认（否定应答）
同步空闲
数据链转义
VT在通信线路上以异步串行方式发送数据，信息每个字节规定如下：缩写符号
a）每个字节现规定为10比特。它包括1比特起始位，7比特数据位，1比特奇偶校验位，1比特停止位。
信息块格式如图3所示：
7bit数据有效位
1个字节
图3信息块格式
b）通信双方约定后，通过软、硬件设置。7.2.2.2信息块传送格式
VT加通信控制规程时，信息块的长度现定为：32字节，其格式如图4所示：64
YiKANrKAca
7.2.2.3应答信息块格式
应答信息块格式如图5所示：
a）肯定应答
否定应答
7.2.2.4校验方法
现采用：纵横偶校验
a）每块纠1比特误码。
块号：
块号：
YD/T785—95
块号0
信息块1
信息块2
委号N
信息块0
信息块N
图4信息块格式
a）肯定应答
b）否定应答
图5应答信息块格式
当一块信息中误码多于1比特时，检测重发，c)
码组校验字符(BCC)的构成
1）BCC的b1～b7每位应是码组字符信息中各字符相应位的模2和。2）BCc由b1～b7的七个校验位和b8奇偶校验位构成。d）BCC计算
1）计算开始
在字符SOH或STX首次出现时，BCC计算开始，但SOH或STX不计算在内，而以SOH开始的信息码组中的STX则应计算在内。2）计算结束
在字符ETB或STX出现时，BCC的计算结束，但ETB或STX包括在BCC计算之内。BCC应紧跟在ETB或STX后发送。
7.2.2.5链路层参数
a）VT发送端
模8：（块号0～7）
块长度：32字节
发送窗口：4
重发次数：20
b）VT接收端
YD/T785—95
接收端每收到一块信息，应向发送端回送一个肯定或否定应答信息8表示层数据句法
可视图文系统中，所有的控制功能和显示文字及图形信息都是由相应的控制功能字符和图形字符表示的，表示层数据句法就是对这些字符的编码原则。8.1编码原则
VT的信息采用七单位编码结构，总共可定义128个字符，用八列、十六行的码表来表示。任一字符的编码都可用该字符在码表中位置的行、列值来标识：列值/行值。8.1.1控制字符编码
a）0/0～1/1F：共定义了32个控制字符，包括对格式、编码扩充、设备控制及信号分隔等的控制。b）2/0空隔字符(SP）：它既是控制字符，也是图形字符。c）7/15抹掉控制字符(DEL)。
8.1.2图形字符编码
2/1～7/14：共定义了94个图形字符。VT有6个图形字符集。8.2编码字符集
根据GB1988规定，七单位编码字符集分为控制字符集和图形字符集两大类。VT的字符集如表8所示；
编码字符集
控制功能字符集
图形字符集
8.2.1基本控制字符集（Co）
基本控制字符集
并行辅助控制字符集
西文基本字符集
可视图文汉字字符集
镶嵌图形字符集
西文辅助字符集
汉字动态再定义字符集
图形动态再定义字符集
根据CCITTT.100交互型可视图文国际信息交换建议的规定，基本控制集目前共定义了32个控制字符，如下所述：
8.2.1.1格式控制字符
格式控制字符如表9所示：
表9格式控制字符
功能缩写
APB(BS)
APF(HT)
操作位置后移（退格）
操作位置前移（横向制表）
YKAONIKACa
列/行值
功能缩写
APU(VT)
APD(LF)
APR(CR）
APH(RS)
CS(FF)
YD/T785-95
续表9
操作位置上移（纵向制表）
操作位置下移（换行）
操作位置返回（回车）
操作位置重置(记录分隔）
清除屏幕(换页)
操作位置填空隔字符（作废)
注：括号中的缩写符及名称为GB1988的等效写法。传输控制字符
传输控制字符如表10所示：
传输控制字符
功能缩写
编码扩充控制字符
编码扩充控制字符如表11所示：功能缩写
8.2.1.4设备控制字符
设备控制字符如表12所示：
功能缩写
标题开始
正文开始
正文结束
传输结束
询问(请求应答）
确认（肯定应答）
数据链转义
否认（否定应答）
同步空闲
块传输结束
编码扩充控制字符
单移2
单移3
光标显现
光标关闭
注：重复格式为：CHRPTY其中Y=X+40HCH为需重复的字符，X为重复的次数。列/行值
列/行值
列/行值
列/行值
8.2.1.5其它控制字符
其它控制字符如表13所示：
功能缩写
YD/T785-95
空白：用于填空或时间占空
取代：无效、错误及无法表示字符空隔字符（SP)和抹掉字符（DEL）8.2.1.6
空隔字符(SP)和抹掉字符(DEL)如表14所示：表14
功能缩写
空隔：使显示打印前进一个字符位置抹掉：覆盖无效字符或错误字符8.2.1.7．信号分割类控制字符
信号分割类控制字符如表15所示：表15
功能缩写
US(APA)
操作位置选址/单元分割
8.2.2并行辅助控制字符集C1
列/行值
列/行值
列/行值
并行辅助控制集中定义的是并行显示属性控制字符，其属性控制字符是由ESC引导，取自码表的4至5列，如下所示：
8.2.2.1颜色属性控制字符
颜色属性包括前景色和背景色，各八种，如表16所示：表16
黑色前景
红色前景
绿色前景
黄色前景
蓝色前景
洋红色前景
青色前景
白色前景
列/行
黑色背景
红色背景
绿色背景
黄色背景
蓝色背景
洋红色背景
青色背景
白色背景
如VT使用黑白显示器时，这八种颜色对应八级灰度，对应关系如表17所示：表17
八级灰度
B(黑）)
TrYKAoNrKAca
列/行值
亮度百分比
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
可视图文业务网是全国范围的公众信息网，最终要实现国际互通。可视图文用户终端设备将遍布到全国各地和各个应用领域。就是说，可视图文用户终端设备及其进网标准的涉及面都很广。因此，本标准除非话用户终端设备与公用电话交换网的接口参数和进网技术条件外，还规定了可视图文用户终端的链路层协议和表示层数据句法等。本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：丁文华。
1范围
中华人民共和国通信行业标准
可视图文用户终端设备（VT）进人公用电话交换网的技术要求
YD/T785-95www.bzxz.net
本标准适用于进入公用电话交换网的可视图文用户终端设备，本标准规定了可视图文用户终端设备与公用电话交换网连接的接口参数、链路层协议、表示层数据句法及进网的电气安全标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。信息处理信息交换用七位编码字符集GB1988-89
信息处理七位和八位编码字符集代码扩充技术GB2311-90
GB2312--80
GB3378—82
GB3380—82
GB3453—82
GB3454-82
GB3455-82
信息交换用汉字编码字符集基本集电话自动交换网用户信号方式
电话自动交换网铃流和信号音
数据通信基本型控制规程
数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表非平衡双流接口电路的电特性
GB 8565.2—88
CCITT T.100
CCITT T.101
3定义
信息处理文本通信用编码字符集第2部分：图形字符集交互型可视图文国际信息交换
可视图文业务的国际互通
可视图文用户终端设备
指连接在公用电话交换网用户线上进行可视图文通信的一些设备，这些设备应具有输入输出、显示、通信和环测自检等功能。
本标准把“可视图文用户终端设备”简称为“用户终端”，“公用电话交换网”简称为“电话网”3.2“离线”状态
这是用户终端与电话网配合工作的一种状态。本标准把用户终端内部的调制解调器对电话网呈现“高阻抗”切断直流电路的状态简称为“离线”状态，或称为用户终端的“本地工作状态”。3.3“在线”状态
这是用户终端与电话网配合工作的另一种状态。本标准把用户终端内部的调制解调器“上线”与电话网用户线接通，闭合直流电路的状态称为“在线”状态。3.4“A、B\接点
指用户终端内的调制解调器(输出端)与电话网用户线间的两个接点。中华人民共和国邮电部1995-12-18批准58
KAoNKAca
1996-05-01实施
YD/T785-95
注：除本标准规定的术语外，其它应符合“引用标准”中的术语规定。缩略语
DRCS动态再定义字符集
Dynamically Redefinable Character SetCDRCS汉字动态再定义字符集
ChineseDynamicallyRedefinableCharacterSet图形动态再定义字符集
GraphicDynamicallyRedefinableCharacterSetDB数据库
Data Base
VAP可视图文接入点设备
Videotex Access Point
可视图文用户终端
Videotex Terminal
用户终端设备的基本功能要求
VT包括专用用户终端、微机型用户终端和电视机型用户终端等。这些设备应具有以下各项基本功能：
5.1专用用户终端
5.1.1输入功能
5.1.1.1汉字与西文输入
a）西文输入
VT应具有字母、数字、标点及各种常用符号等输入功能；b)
汉字输入
VT至少应具有以下两种汉字输入功能：1）汉字拼音输入；
2）汉字笔形输入。
5.1.1.2功能键及含义（见表1）表1
功能键
连接/拆线键
发送键
上页键
下页键
删除键
纠错键
索引键
重发键
帮助/费用键
中文/西文键
建立或释放数据通路
发送填写域中的数据内容或字符串含
发送上一页或上一域内容（最上域无此功能）发送下一页或下一域内容（最下域无此功能）删除当前填写域内容
删除填写域内最后填写的一个字符提供数据库最上一级的索引或菜单要求重传本页内容
提供在线帮助/服务行内显示通信费用中文/西文输入方式与状态切换
5.1.2显示功能
5.7.2.1显示内容
a）西文；
b）汉字；
镶嵌图形；
动态再定义字符。
5.1.2.2VT的显示格式
屏幕显示格式
基本格式
选用格式
25行×40列
25行×80列
信息显示区显示格式
1）基本可视图文格式
西文方式24行×40列
12行×20列
汉字方式
2）选用格式
西文方式24行×80列
汉字方式24行×40列
3）其它格式（待定）
YD/T785-95
5.1.3通信功能
VT通过电话网与可视图文系统的其它设备进行通信：a)
VT之间通过电话网进行通信：
VT之间通过专线进行通信（选用）。信息传输差错控制功能
VT采用GB3453数据通信基本型控制规程；a)
注：为了提高传输效率，在主副信道速率不等时，其通信协议接7.2.2规定。b）其它控制规程<待定)。
5.1.5调制解调器主副信道速率翻转功能指主副信道通信速率不等的VT在需要发送数据或者与其它终端进行通信时，能向VAP或服务器发送“请求调制解调器速率翻转（或翻回）序列”，配合VAP或服务器完成主副信道速率翻转功能。5.1.6发送“用户终端标识序列”功能VT在通过电话网与VAP或服务器建立连接时，当它收到对方发来的询问序列后，应能自动回送本VT的标识序列。
5.1.6.1VT标识序列的长度
标识序列长度暂定为11字节。
5.1.6.2“用户终端标识序列\格式“用户终端标识序列\格式如图1所示：SOHX,XX,Y,YY,Y.YY.ETX/EOT
其中：
a）SOH一序列开始字符；
b）X,、Xz,X，均采用字母型字符：60
TIIKAONrKACa
X,——生产厂家，
X,终端模式，
X一终端使用的软件版本
YD/T785-95
e）Y、Yz、Ys、Y4、Ys、Y。均采用0~9数字，表示终端编号。d）“ETX”和“EOT”都是序列结束字符，“用户终端标识序列”中由采用的传输差错控制规程而定：
1）VT采用GB3453数据通信基本型控制规程时，均以ETX代码结束“终端标识序列”；2）VT采用其它差错控制规程时，标识序列应以EOT代码结束。5.1.6.3询问序列发送时限
用户终端在收到询问序列后，应回送“终端标识序列”，时限暂规定为3s5.1.6.4询问序列次数
数据链路建立后，VT将收到由VAP或服务器发来的“询问序列”，这时，VT应自动回送“终端标识序列”。询问序列重发次数暂规定为3次。5.2微机型用户终端
除具有专用用户终端的全部功能外，还应具有以下显示格式：西文
5.3:电视机型用户终端
24行×80列
24行×40列
电视机型用户终端具有专用用户终端的基本功能。6主要技术指标
6.1接口设备和信号方式
6.1.1物理层接口
VT通过用户线连接到电话网的端局，与电话机交替地使用同一对用户线。6.1.1.1数据接口
VT通过内部的调制解调器完成与电话网的模拟数据接口，当VT的主副信道通信速率不等时，调制解调器应具有主副信道速率翻转功能。6.1.1.2话音接口
电话机完成与电话网的话音接口功能。VT与电话网接口如图2所示：用户终端
电话网用户线
图2VT与电话网接口示意图
6.1.1.3接口电路功能定义
VT与电话网接口电路功能定义见GB3454。6.1.1.4接口电路电气特性
接口电路电气特性见GB3455。
6.1.2调制解调器的基本要求
a）操作方式：全双工
b）传输方式：异步传输；
c）传输速率：
1）基本传输速率：
YD/T785-—95
正向信道(VAP-+VT)：1200Bd；
反向信道(VT-→VAP)：75Bd。
2）选用传输速率：双向2400Bd；3）其它选用传输速率：待定。
6.1.3呼叫应答方式
现定“人工呼叫/人工应答”；
其它方式：待定。
6.1.4拨号方式
脉冲拨号或双音频拨号。
6.1.5信号音指标
符合GB3378电话自动交换网用户信号方式。6.1.6铃流源指标
符合GB3380电话自动交换网铃流和信号音。6.2主要技术指标
6.2.1“离线”状态下的技术指标a）直流电阻
指VT调制解调器输出“A、B”两个端子间或一端对地的直流电阻，此电阻应不小于5Mα。b）交流阻抗
指用铃流信号频率(25Hz)测量的交流阻抗，此阻抗应不小于3kα。c）背景噪声电平
指在VT调制解调器输出的(A、B)两个端子上，测量到的背景噪声电平，应小于一55dBm。6.2.2“在线”状态下的技术指标a）直流电阻
指在VT调制解调器输出端（A、B)端子上测量到的直流电阻，此直流电阻应不大于300α。b）交流阻抗
VT调制解调器输出端的标称阻抗应为600°2（平衡）。在500Hz～3000Hz的频率范围内，相对于600α负载电阻的反射衰耗应不小于9dB。6.2.3发送信号
a）发送信号功率电平限值
VT调制解调器输出端子（A，B）上发送的最高信号功率电平应不大于0dBmVT·调制解调器输出端（A、B)的发送信号，在传输系统相对于零电平点的功率电平应不大于-13dBm。
b）：信号带外功率发送电平限值VT在音频带外4kHz～8kHz频率范围内，泄漏的功率电平限值应不大于p一20dBm。其中，p为用户终端在音频带内的信号功率电平。6.2.4用户终端调制解调器的外线接收灵敏度a）接收信号电平不小于43dBm时，载频存在；b）接收信号电平不大于一48dBm时，载频丢失；c）连续丢失载频超过450ms，判为拆线。6.2.5线路电流范围
IKAONIACa
YD/T785-95
VT的线路电流在18mA～60mA范围内应能正常工作。6.2.6综合传输损伤参数限值
频率/衰减失真
频率/衰减失真容限值见表2。
表2中各值的偏差容限为一5%+5%。表2频率/衰减失真容限值
频率范围
300~500
500~2500
2500~3000
b）群时延失真
相对于800Hz衰减差
-2～+8
群时延失真容限值如表3所示，以0.8kHz～2.6kHz频带内的最小群时延为基准，如超出上述容限，应使用调制解调器内的群时延均衡器。表3群时延失真容限值
频率，Hz
300~800
800~2600
2600~3400
随机噪声
信噪比限值见表4。
传输速率，bit/s
相位抖动
相位抖动限值见表5。
传输速率，bit/s
≤4800
谐波失真
谐波失真限值见表6。
传输速率
f）频率偏差
频率偏差限值为-5Hz～十5Hz。
表4信噪比限值
表5相位抖动限值
表6谐波失真限值
注：VT使用其它建议的音频调制解调器所用的技术指标待研究。7
链路层协议
7.1VT与VAP(或服务器)间的链路规程群时延失真，ms
不作规定
不作规定
信噪比，dB
相位抖动，(\)（峰-峰值）
三/三次
谐波失真，dB
YD/T785—95
VT与VAP或服务器）之间进行通信时，使用异步基本型传输控制规程，通常VT经电话网与VAP或服务器建立物理连接后，采用无规程方式通信；当用户检测到图文显示有错时，可向VAP或服务器“发送请求使用传输控制规程序列”，启动纠错规程，VAP或服务器对发给VT的信息进行检错纠错；当用户发现收到图文信息有严重错误时，可用“重发键”向VAP或服务器发送要求“重发数据序列”，重传该页信息。
7.2链路规程使用的控制字符和通信协议7.2.1控制字符
异步基本型传输控制规程采用GB1988信息交换用的七位编码字符中的十个控制字符：表7
标题开始
正文开始
正文结束
传输结束
块传输结束
7.2.2通信协议
7.2.2.1信息块格式
缩写符号
询问（请求应答）
确认(肯定应答）
否认（否定应答）
同步空闲
数据链转义
VT在通信线路上以异步串行方式发送数据，信息每个字节规定如下：缩写符号
a）每个字节现规定为10比特。它包括1比特起始位，7比特数据位，1比特奇偶校验位，1比特停止位。
信息块格式如图3所示：
7bit数据有效位
1个字节
图3信息块格式
b）通信双方约定后，通过软、硬件设置。7.2.2.2信息块传送格式
VT加通信控制规程时，信息块的长度现定为：32字节，其格式如图4所示：64
YiKANrKAca
7.2.2.3应答信息块格式
应答信息块格式如图5所示：
a）肯定应答
否定应答
7.2.2.4校验方法
现采用：纵横偶校验
a）每块纠1比特误码。
块号：
块号：
YD/T785—95
块号0
信息块1
信息块2
委号N
信息块0
信息块N
图4信息块格式
a）肯定应答
b）否定应答
图5应答信息块格式
当一块信息中误码多于1比特时，检测重发，c)
码组校验字符(BCC)的构成
1）BCC的b1～b7每位应是码组字符信息中各字符相应位的模2和。2）BCc由b1～b7的七个校验位和b8奇偶校验位构成。d）BCC计算
1）计算开始
在字符SOH或STX首次出现时，BCC计算开始，但SOH或STX不计算在内，而以SOH开始的信息码组中的STX则应计算在内。2）计算结束
在字符ETB或STX出现时，BCC的计算结束，但ETB或STX包括在BCC计算之内。BCC应紧跟在ETB或STX后发送。
7.2.2.5链路层参数
a）VT发送端
模8：（块号0～7）
块长度：32字节
发送窗口：4
重发次数：20
b）VT接收端
YD/T785—95
接收端每收到一块信息，应向发送端回送一个肯定或否定应答信息8表示层数据句法
可视图文系统中，所有的控制功能和显示文字及图形信息都是由相应的控制功能字符和图形字符表示的，表示层数据句法就是对这些字符的编码原则。8.1编码原则
VT的信息采用七单位编码结构，总共可定义128个字符，用八列、十六行的码表来表示。任一字符的编码都可用该字符在码表中位置的行、列值来标识：列值/行值。8.1.1控制字符编码
a）0/0～1/1F：共定义了32个控制字符，包括对格式、编码扩充、设备控制及信号分隔等的控制。b）2/0空隔字符(SP）：它既是控制字符，也是图形字符。c）7/15抹掉控制字符(DEL)。
8.1.2图形字符编码
2/1～7/14：共定义了94个图形字符。VT有6个图形字符集。8.2编码字符集
根据GB1988规定，七单位编码字符集分为控制字符集和图形字符集两大类。VT的字符集如表8所示；
编码字符集
控制功能字符集
图形字符集
8.2.1基本控制字符集（Co）
基本控制字符集
并行辅助控制字符集
西文基本字符集
可视图文汉字字符集
镶嵌图形字符集
西文辅助字符集
汉字动态再定义字符集
图形动态再定义字符集
根据CCITTT.100交互型可视图文国际信息交换建议的规定，基本控制集目前共定义了32个控制字符，如下所述：
8.2.1.1格式控制字符
格式控制字符如表9所示：
表9格式控制字符
功能缩写
APB(BS)
APF(HT)
操作位置后移（退格）
操作位置前移（横向制表）
YKAONIKACa
列/行值
功能缩写
APU(VT)
APD(LF)
APR(CR）
APH(RS)
CS(FF)
YD/T785-95
续表9
操作位置上移（纵向制表）
操作位置下移（换行）
操作位置返回（回车）
操作位置重置(记录分隔）
清除屏幕(换页)
操作位置填空隔字符（作废)
注：括号中的缩写符及名称为GB1988的等效写法。传输控制字符
传输控制字符如表10所示：
传输控制字符
功能缩写
编码扩充控制字符
编码扩充控制字符如表11所示：功能缩写
8.2.1.4设备控制字符
设备控制字符如表12所示：
功能缩写
标题开始
正文开始
正文结束
传输结束
询问(请求应答）
确认（肯定应答）
数据链转义
否认（否定应答）
同步空闲
块传输结束
编码扩充控制字符
单移2
单移3
光标显现
光标关闭
注：重复格式为：CHRPTY其中Y=X+40HCH为需重复的字符，X为重复的次数。列/行值
列/行值
列/行值
列/行值
8.2.1.5其它控制字符
其它控制字符如表13所示：
功能缩写
YD/T785-95
空白：用于填空或时间占空
取代：无效、错误及无法表示字符空隔字符（SP)和抹掉字符（DEL）8.2.1.6
空隔字符(SP)和抹掉字符(DEL)如表14所示：表14
功能缩写
空隔：使显示打印前进一个字符位置抹掉：覆盖无效字符或错误字符8.2.1.7．信号分割类控制字符
信号分割类控制字符如表15所示：表15
功能缩写
US(APA)
操作位置选址/单元分割
8.2.2并行辅助控制字符集C1
列/行值
列/行值
列/行值
并行辅助控制集中定义的是并行显示属性控制字符，其属性控制字符是由ESC引导，取自码表的4至5列，如下所示：
8.2.2.1颜色属性控制字符
颜色属性包括前景色和背景色，各八种，如表16所示：表16
黑色前景
红色前景
绿色前景
黄色前景
蓝色前景
洋红色前景
青色前景
白色前景
列/行
黑色背景
红色背景
绿色背景
黄色背景
蓝色背景
洋红色背景
青色背景
白色背景
如VT使用黑白显示器时，这八种颜色对应八级灰度，对应关系如表17所示：表17
八级灰度
B(黑）)
TrYKAoNrKAca
列/行值
亮度百分比
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
