YD/T 777-2006.Inversion equipment for telecommunications.
1范围
YD/T 777规定了通信用直流一交流正弦波逆变设备(以下简称逆变设备)为适应通信设备的特殊要求所必须具备的技术条件，试验方法和检验规则。
YD/T 777适用于向通信设备供电的正弦波逆变设备。
2规范性引用文件
下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191包装储运图示标志
GB/T 2423.1-2001电工电子产品环境试验第2部分:试验方法试验A:低温
GB/T 2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温
GB/T 2423.9-2001电工电子产品环境试验第2部分:试验方法试验Cb:设备用恒定湿热
GB/T 2829-2002周期检验计数抽样程序及表(适用于对过程稳定性的检验)
GB/T 3047.1高度进制为20mm的面板、架和柜的基本尺寸系列
GB/T 3859.2半导体变流器应用导则
GB/T 3873通信设备产品包装通用技术条件
YD/T 282通信设备可靠性通用试验方法
YD/T 638.3通信电源设备型号命名方法
YD/T 983-1998通信电源设备电磁兼容性限值及测量方法
3定义
下列定义适用于本标准。

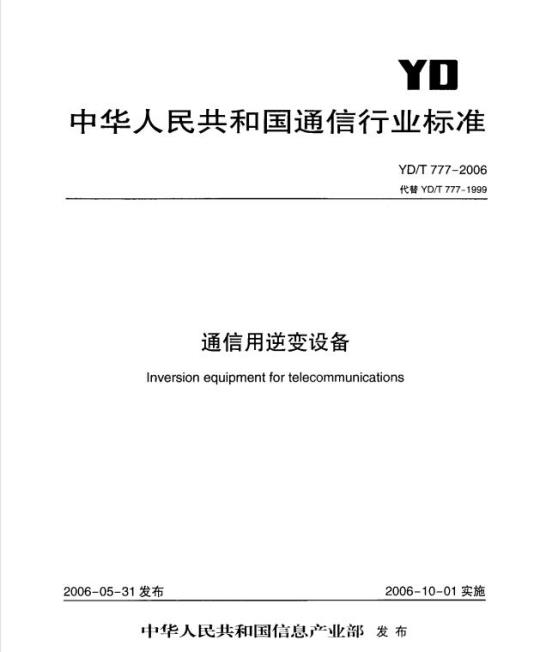

中华人民共和国通信行业标准
YD/T 777-2006
代替 YD/T 777-1999
通信用递变设备
Inverston eguipment for telecommunications2006-05-31发布
2006-10-01实施
中华人民共和国信息产业部发布前
1范·
规范性引用文件
3定义
4产品分类-
5要求
6　试验方法-
7检验规则-
8标志、包装、运输、贮存
附录A（资料性附录）逆变设备参考测试电路附录B（资料性附录）基准非线性负载附录C（资料性附录）电斥不平衡度测量及计算方法次
KAoIKAca
YD/T 777-2006wwW.bzxz.Net
本标准代替YD/T777-1999通信用逆变设备》本标准与YD/T777-1999版本相比主要有如下变化：本标准的格式是按 GB/T 1.1-2000 的要求编的。删除了对GB7260的引用。
-增加了定义3.7“峰值因数”等。-修订了4.1.3.1，增加了“1.5”和“4”修订了5.2，改输人电压允许变化范为40~57.6V删除了5.2.2。
YD/T 777-2006
修订了5.4.2内容，表中注2“功率因数0.7”改为“功率因数0.8”；降低了交流输出电流额定值。一修订了5.4.8内容，规定交流输出须率额定值为50Hz，见不版5.4.7修订了5.4.9取消2MHz”限制，见本版5.4.8.修订了5.4.12标题，转换方式改为转换时问，见本版5.4.11。----修订了5.4.13内容，增加了输人片动冲击电流的要求，见本版5.4.12，修订了5.4.14,修改广语句，见木版5.4.13。-·一修订了5.4.15内容，对过载能力做分级规定，见本版5.4.14，珊除了5.4.16温升要求,
本版中增加了5.4.15负载峰值因数的要求及6.14试验方法，本版中增加了5.4.16波形失真的要求及6.15试验方法修订了5.4.17，补充了逆变器的片联性能。修订了5.5.1.2，规定了等效的直流电压。修订了5.5.2，增加了输出短路保护、输出电压过低保护、过温度保护及浪涌保护的要求。修订了5.5.2.3，补充了接地电阻。-修订了5.7，可靠性指标改为“MTBF≥[00000h”.—-增加了附录 A。
-增加了附录B。
增加了附录C。
本标推的附录 A、附录 B、附录 C 是资料性附录。本标准由中国通信标准化协会提出并归。本标准起草单位：武汉普天通信设备集团有限公司中达电通股份有限公司
北京动力源科技股份有限公司
东莞市泰兴电于有限公司
本标主要起草人：姚继忠郑晓敏周亦君杨止义郭红莉周中正本标准于1996年1月首次发布，于1999年7月第-次修订，本次为第二次修订。1范围
通信用递变设备，
YD/T 777 --2006
本标准规定了通信用直流一交流止弦波逆变设备（以下简称逆变设备）为适应通信设备的特殊要求所必须具备的技术条件，试验方法和检验规则。本标准适用于问通信设备供电的正弦波逆变设备。2规范性引用文件
下列文件中的条款通过本标准中的引用而成为不标准的条款。凡足注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用丁本标准。GB/T 191
GB/T 2423.1-2001
GB/T 2423.2-2001
GB/T 2423.9-2001
GB/T 2829-2002
GB/T 3047.1
GB/T 3859.2
GB/T 3873
YD/T282
YD/T 638.3
YD/T 983-1998
3定义
包装储运图示标志
电工电子产品环境试验第2部分：试验方法试验A:低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品坏境试验第2部分：试验方法试验Cb:设备用恒定湿热周期检验计数抽样程序及表（适用于对过程稳定性的检验）高度进制为20mm的面板、架和柜的基本尺寸系列半导体变流器应用导则
通信设备产品包装通用技术条件通信设备可靠性通用试验方法
通信电源设备型号命名方法
通信电源设备电磁兼容性限值及测量方法下列定义适用于本标准。
相对谐波含量 harmonic content谐波含量的均方根值对交流量的均方根值之比。3.2
反灌相对杂音电流reflectedrelative noisecurrent3.2.1
反灌相对宽赖杂音电流reflectedwidebandnoisecurrent输人端反灌杂音电流宽频有效值与输人直流电流额定俏之比。3.2.2
反灌相对电话衡重杂音电流reflectedrelativepsophometricallyweighted noisecurrentIKAOIKAca-
YD/T 777-2006
输入端反灌电话衡重杂音电流与输人直流电流额定值之比3.3
三相输出不对称度 degree of unbalance in a three-phase system负序分量与正序分量之比，
中断时间 interruption duration输出电压低于动态允许范围下限值的持续时间。3.5
旁路bypass
用以代荠逆变设备中的交流电源通路。3.6
并联穴余式逆变设备redundantinversionequipmentinparallel几个逆变器单元并联运行均分负载，当其中一个或多个逆变器单儿发生故障时，无故障的逆变器单元仍能承批仑部负载。
峰值因数peakfactor
周期性的负载电流峰值与其有效值之比，-般用来衡量逆变设备带作线性负载的能力。3.8
总谐波畸变率（THD）total harmonic distortion交流量中，畸变含量的均方根值对基波分量的均方根值之百分比3.9
谐波含量 harmionic corntent
从交流量中减去基波分量所得的值。注：谐波含量可以用时间函数或均方根值表示。4产品分类
4.1产品型式、规格及其系列
4.1.1产品型式
a）单相正弦波逆变设备：
b）三相正弦波逆变设；
c）并联余式单和或三和正弦波逆变设备。4.1.2输入电压额定值系列
逆变设备的输人直流电压额定值等级在下列数值小选取48V注：当用户提出要求，并与制造厂协商后可以生产上列数值以外的产品。4.1.3输出功率额定值系列单kVA14.1.3.1单相正弦波逆变设备或单相正弦波逆变器单元0.5、1、1.5、2、3、4、5、10
注：当用户提出要求并与制造厂协商后可以生产上列数值以外的产品，2
4.1.3.2三相.正弦波逆变设备或三相正弦波逆变器单元5、10g
注：当用户提出要求并与制造厂协商后叮以牛产1列数值以外的产品，4.1.3.3并联穴余式单相或三相正弦波逆变设备YD/T 777-2006
并联1作逆变器单元个数和元余逆变器单元个数以及总输出功率中兵体产品标准规定。4.2产品代号
避变设备产品型号命名和编制方法成遵循YD/T638.3的舰定执行。4.3结构尺寸
逆变设备结构尺寸须符合GB/3047.1的规定。5要求
5.1环境条件
5.1.1正常使用条件
5.1.1.1环境温度为-5%℃~+40%℃；相对湿度不人」90%（40Y±2%）；5.1.12世存温度为~40℃~+70%℃；存相对湿度不人于90%~96%（4012C）5.1.1.3大气H力：86~106kPa（86kPa以下要求与）商协商解决）5.1.1.4无剧烈振动和冲击，垂真倾斜度不超过5%。5.1.1.51作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体和蒸汽，应通风良好并远离热源5.1.2特殊使用条件
如果逆变器需在导于5.1.1规定的正常使用条件下使用，用户应在订货时提出并与制造！取得协议。例如：
a）非正常的械应力，如车载通信使用的逆变设备；b）在高湿度或高温等热带气候条件下工作的逆变设备：c）在大气压力超出86－106kPa的环境下使用的逆变设备；d）船用或在海洋性气候条件下工作的逆变设备。5.2输入直流电源条件
直流输人电压48V，允许变化范围：40~57.6V注：当用户提出要求，并与制造厂协商后可以生产上列数值以外的逆变设裔，5.3输入交流电源条件
逆变设备可设有旁路供电装置，向旁路装置供电的交流电源应符合下列要求：a）交流电压允许变化范围为额定值的85%~110%；b）交流电压频率额定值50Hz，允许偏差±5%；）树交流电压的不对称度不大于10%；d）三相交流电压的相位偏差不大于5″电角度，注：当用户提出要求，并与制造厂协商后可以生产上列数值以外的产品。5.4逆变设备的使用性能
5.4.1交流输出电压额定值及稳定精度3
KAOIKAca
YD/T 777-2006
a）单相逆变设备交流输出电压额定值为220V，稳定精度不大T+5%：b）二相逆变设备交流输出电压额定值为380V，稳定精度不大下±5%。5.4.2交流输出电流额定值
交流输出电流额定值见表1，
表1交流输出电流额定值
输出容盘（kVA）
输山出线电流（A）
社1：并联儿余逆变设备额定输山线电流不受上列数值限制由只体产品技术条仆规定，社2：功率因数0.8
5.4.3交流输出电压的动态特性
当输入电压为额定值时，负载电流突变(25%++50%+
三相（平衡负载）
+75%的电流额定值时，其输出电压变化不大于±12%额定输出电压值，动态过程恢复时间不大于60)ms(输出电压恢复到稳定精度范围内）5.4.4交流输出电压传导骚扰极限值当输入压与负载电流(电阳性负载）为额定值时，输出电压传导骚扰极限值的规定见表2。表2交流输出电压传导骚扰极限值频率范围（MIz）
0.15 - 0.5
5.4.5三相输出电压的不对称度
雄峰值
极伯dBY
平均值
当输人电压为额定俏和具体产品标准规定的负载条件下，相输出电压不对称度不人于5%，5.4.6三相输出电压的相位偏差
当输人电压为额定值和具体产品标推规定的负载条件下，一相输压相位偏差不人丁5°电角度。5.4.7输出频率的额定值及稳定精度交流输出频率的额定值为50Hz。当输人电压与负载电流（电阳性负载)在允许的变化范围内，输出频率的稳定精度应不大于±2%。5.4.8输入端反灌宽频杂音电流
在输人电压、输出电压，输出电流(电阳性负载)均为额定工作时，直流电流中宽频杂音分量（均方根值）应小于自流电流的10%。5.4.9输入端反灌相对电话衡重杂音电流在输人电压、输电压、输用电流(电阻性负载)均为额定值上作时，输入端反泄相对电话衡重杂音电流不于 1%:
5.4.10额定输出效率
当输入电压与负载电流(电阳性负载)为额定值时，整机效率应大于80%。注：输人电压24V以及输人电压48V。输功率1kVA以下的设备，其效率应不小于75%5.4.11转换时间
5.4.11.1不间断转换
YD/T 777-2006
当负载电流(电阻性负载)为额定值刚，逆变输出电与旁路中转换时负载电压中断时闻为零：5.4.11.2间断转换
当负载电流(电阻性负载为额定值时，逆变输出电压马旁路中主转换时，负载电压中断时间不大于4mso
5.4.12启动特性
当输人电压为额定值时，输人启动冲击电流不大丁额定输人电压条件下最大稳态输人电流峰值的150%，启动时问问隔符合具体产品技术条件的规定值，连续启动五次整机能正常运行。5.4.13噪声
当输入电压与负载电流(电阻性负载)为额定值时，整机的噪声应符合如下规定：a)逆变设备额定输出功率小于5kVA时不大于55dB(A);b)逆变设备额定输出功率大于等于SkVA时不大于65dB(A)：5.4.14过载能力
当输入电压为额定值和负载电流（电阻性负载）为额定值125%时，允许持续T作时间应不少于10min当输入电压为额定值和负载电流（电阻性负载）为额定值150%时，允许持续工作时问应不少干10s：5.4.15负载峰值因数
负载峰值因数：不小下3.0
5.4.16波形畸变率
输出端电压波形总谐波畸变率在纯阻性负载下不大丁3%。5.4.17并联性能
5.4.17.1并联系统的电气性能指标并联系统务项电气性能指标应和非并联逆变设备的相同，且不能因并联而降低系统的可靠性及稳定性，若有特殊要求，应在订货时提出。5.4.17.2最多并联个数
逆变器单元并联个数视负载大小和负载对供电连续性费求而定，最多并联个数中具体产品技术条件规定，电流不平衡度不大丁额定值的±10%。5.4.18监控性能
5.4.18.1智能型逆变设备
对要求具备智能型监控功能的逆变设备，应具有监挖装置。以完成对逆变设备的管理、测量、控制并接受上级监控管理的监控，具备下列主要功能：遥测：输出电压，电流，输人电、电流等（可选)；遥信：设备工作状态及故障告警；5
KAOIKAca
YD/T 777.2006
遥控：H/关机。
5.4.18.2非智能型逆变设备
非智能型逆变设备，应具有模拟量信号和开关量状态信号。5.5安全与保护
5.5.1绝缘电阻与绝缘强度
5.5.1.1绝缘电阻
在环境温度为20±5，相对湿度为90%，主问路的输人电路和输出电路对地，输入电路与输出电路间的绝缘电阻均不低于2M。绝缘电阻只作为绝缘强度试验参考，不作考核。5.5.1,2绝缘强度
输人电路对地，输人电路对输出电路和输出电路对地应承受均方根值为2000V（或自流电压2830V）（三相逆变设备）、1500V（或直流电压2120V）（单相逆变设备）的50Hz止弦交流电压Imin；信号控制电路对地应承受均方根值为500V的50Hz正弦交流电压（或自流电片710V）Imin不击穿，不飞弧，漏电流小于 30mA
注：整机上述指标仅能试验一饮，用户验收产品时如需要进行绝缘强度试验，应将试验电压降低15%进行。5.5.2保护性能
5.5.2.1过流保护及输出短路保护主电路设有过流保护，限制故障的进一步扩人：能关机并发山告警信号。当发生输出短路时，逆变设备应能自动保护。5.5.2.2输出电压过高、过低保护及过温度保护输山电压达到过电值时（用户或制造！规定）逆变设备能关机并发出告馨信号：输山斥低下欠电小值时(用户或制造！规定)逆变设备能关机托发出告警信号。：变设备内运行温度过高时，应能发出告警信号。5.5.2.3接地保护要求
a）逆变设备应具有专用的接地螺母，且应有明显的标志。b）逆变设备外表，所有可触及的活动金属零部件与接地螺舟间的电阻：不大于0.1：5.5.2.4浪涌保护
逆变设备直流输人端口的电快速瞬变脉冲群抗扰性，实验中或实验后应符合YD/T983-1998表9中的要求。
5.6机体和结构质量
5.6.1机架组装有关零部件
均应符合各自的技术要求。
5.6.2油漆电镀
应牢国、平整，无剥落锈蚀及裂痕等现象：5.6.3机架面板
应平整，文学和符号要求清楚、整齐、美观正确，5.6.4标牌、标志、标记
应完整清晰。
5.7可靠性指标
逆变设备的MTBF≥100000h
6试验方法
6.1交流输出电压赖定值及稳定精度的试验逆变设备试验项目在制造广内进行试验时，使用电阻性负载。YD/T 777-2006
直流输人电压按5.2的规定，负载电流在额定值的0～100%范用测定：其输出电压稳定精度应符合5.4.1的规定。按公式（1）计算：式中：
u为稳定精度；
-×100%
u为所测电压的极大值或极小值，V：Ho为交流电压额定值，V。
6.2交流输出电压动态特性试验
按5.4.3的规定，用数字存储示被器，测量输出交流电压，按公式（1）算，输出电的动态精度和恢复时间应符合5.4.3的规定。6.3交流输出电压传导骚扰极限值试验按YD/T983-1998中5.5.1的规定试验，结果应符合5.4.4的规定：6.4平衡负载试验
三相逆变设备应施加平衡负载，测量输出电压的不平衡，结果应符合5.4.5的规定！应测量相角偏差或通过测得的线电压值和相电压值进行计算，结来应符合5.4.6的规定6.5不平衡负载试验
三相逆变设备应施加合适的不平衡负载，测垦输出电压的不平衡，结果应符合5.4.5的规定，应测量相角偏差或通过测得的线电压值和相电压值进行算，结果应符合5.4.6的规定6.6输出频率的稳定精度试验
按5.4.7的规定，测山输出频率，的极大值和极小值，按公式（2）计算输出频率稳定精度8f应符合5.4.7的规定。
式中：
「为所测输出频率极大值或极小值；fo为额定频率，50Hz。
6.7输入直流端反灌相对宽频杂音电流试验x100%
按5.4.8的规定，用电流探头（0～15MHz）、电流放大器（0～50MH）和数字存储示波器（不抵于60MHz，其有对被测波形进行峰一峰值，均方根值、平均值显示功能）测试输入电流中宽频（0～2MHz）杂音电流均方根值1g，按公式（3）计算出输入端反灌相对宽频杂电流值8，应符合5.4.8的规定。
Sn=Tfoc
IKAOIKAca-
：(3)
YD/T777-2006
式中：
fpc为输人直流电流额定值，A；l.为输人宽频杂音电流，A
6.8输入直流端反灌相对电话衡重杂音电流按5.4.9的规定，用电流探头（0～15MHz）.良流放大器（050MHz）和杂音测试输人中流中衡重杂音电流p：按公式（4）计算输入端反滩相刘电话衡重杂音电流2应符合5.4.9的规定。Ip
Sp=Txe
×100%
式中：
为输人电话衡重杂音电流，A。
6.9额定输出效率试验
按5.4.10的规定，测试输入直流电压Upc，直流输入电流Icoc：交流输出电压Uo，交流输出电流1。，按公式（5）计算，应符合5.4.10的规定。Uo~x Io-
n =Uuc× Inc
×100%
注：电可以用功率表直接测出交流有功均率，再代人公式（5）分子进行计算，6.10转换时间试验
（5）
输人交流电压满足5.3中c、d）要求的条件下，用电了存储示波器测试转换过程中输出电压，应符合5.4.11.1和5.4.11.2的规定。6.11启动特性试验
在额定条件下，用存储示波器配合电流取样装置，分别测量输入冲击电流峰值稳定1作时的电流。结果应符合5.4.12的规定。
注：由于 EMI 电路所产生的μs 级冲击也流不考虑6.12噪声试验
逆变设备在输入电压与负载电流为额定值时，用A声级计在距离设备正面Im，设备高度的1/2处测量，其值应符合5.4.13的规定：6.13过载能力试验
逆变设备输出电流为120%和150%额定值时的持续时间，应符合5.4.14的规定。6.14负载峰值因数试验
变设备的输出接全波整流桥电路，整流桥的直流输出正负端凹接电解电穿器及纯阳性负载，调整电解电容器的容量和负载的阻值，应符合5.4.2和5.4.15的规定。6.15波形畸变率试验
输出端接线性负载，负载的大小应满足额定输出功率，周失真度仪分别测试电网供电和电池供电时的波形畸变率，应符合5.4.16的规定。6.16并联性能试验
6.16.1输人肖流额定电压、输出并联穴余式逆变设备额定输出电流时，测试各斤联逆变器单元的交流输出电流1，按公式（6）计算每个逆变器单元电流均分不平衡度6，，应符合5.4.17.2的规定：8
式中：
S;为电流均分不平衡度：
mx100%
I为每个逆变器单元输州电流，A：1为总输出电流，A:
1.为逆变器单元的额定电流，A：m为并联逆变器单元个数；
i为并联逆变器单元序号，从1到m。YD/T 777-2006
6.16.2已并联逆变设备的其他电气性能，应符5.4.17.1的规定，其实验方法应参照杆应指标的试验方法，
6.17监控性能试验
6.17.1智能型设备
利用计算机来遥测设备的输出电压，输山电流，输频率直流输入电压，并遥信设备的工作状态及故障状态等：其测试结果应符合5.4.18的规定。6.17.2非智能型设备
a）逆变设备在正常工作时，用电压表或毫安表在遥测端「上测呈出设备发送的相应模拟量信号；b逆变设备在正常工作和人工模拟故障等时，用万用表在遥信端了上测量出相应开关量状念信号6.18绝缘电阻和绝缘强度试验
6.18.1试验条件和测量仪表
逆变设备的绝缘试验可以在5.1.1中规定的止常使用条件下进行测量绝缘电阻单相逆变设备用500V兆欧表，三相逆变设备用I0XV兆欧表：绝缘强度试验所用变压器应不小于 1kVA。
6.18.2测量和试验的顺序
测量绝缘电阻合格后，再进行绝缘强度试验。6.18.3绝缘电阻测量和绝缘强度试验前的准备整机绝缘电阻和绝缘强度试验之前，成将所有不能承受高压的元器件从电路啡予以排除，测试结果应符合5.5.1,2的规定。
6.19保护性能试验
6.19.1过流保护及输出短路保护试验调整逆变设备输出电流达到过高电流及模拟短路时，能关机开发山告替信号，排除故障后能正常工作。
6.19.2输出电压过高，过低保护试验及过温度保护试验调整逆变设备输山电不达到过高电压及过低电压值，设备关机并发出告警信号，排除故障后能正常工作。
逆变设备输人电压为额定值，使机内温度达到过温保护点，逆变设备应发出告警信号：设备内温度降至安全温度后，逆变设备应能止常T作。IKAONIKAca-
