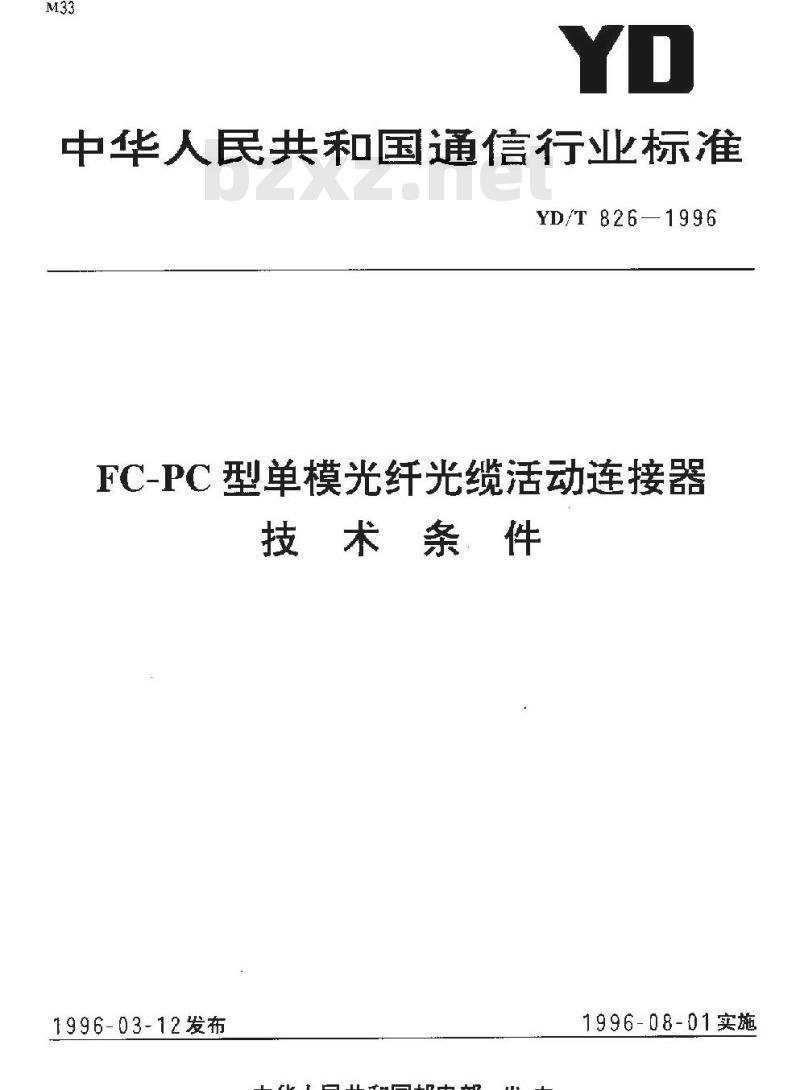

YD/T 826-1996.

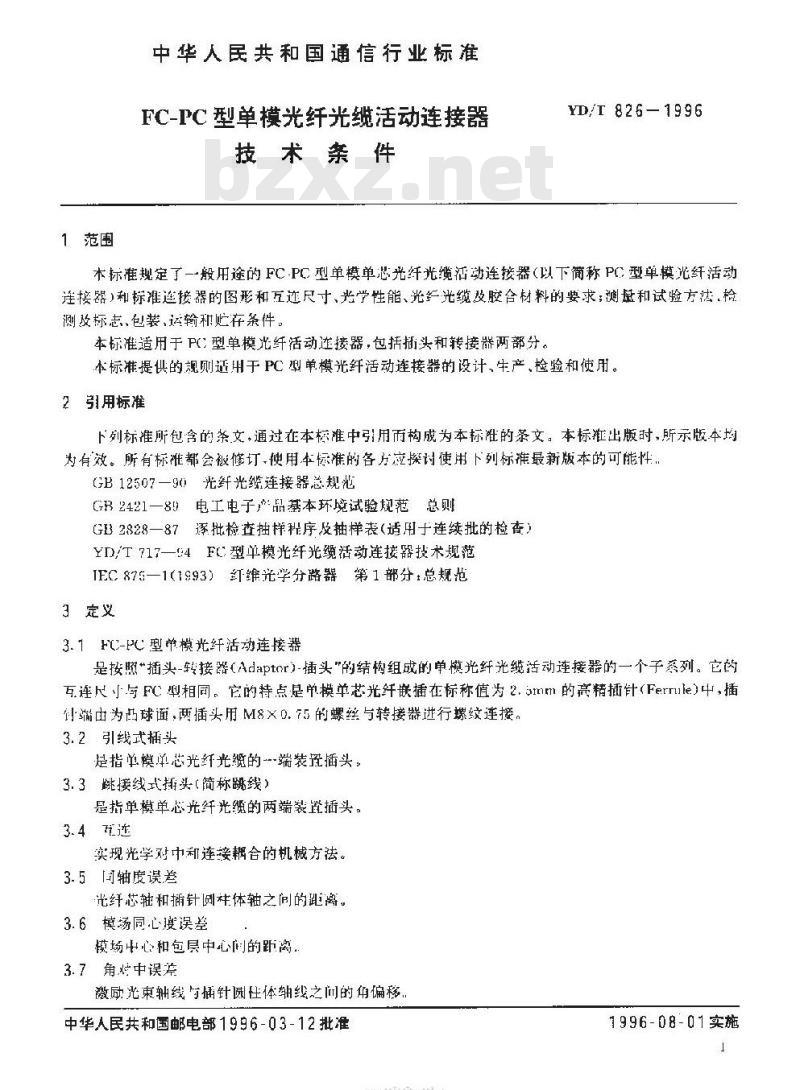

1范围
YD/T 826规定了一般用途的FC-PC型单模单芯光纤光缆活动连接器(以下简称PC型单模光纤活动连接器)和标准连接器的图形和互连尺寸、光学性能、光纤光缆及胶合材料的要求;测量和试验方法、检测及标志、包装、运输和贮存条件。
YD/T 826适用于PC型单模光纤活动连接器,包括插头和转接器两部分。
YD/T 826提供的规则适用于PC型单模光纤活动连接器的设计、生产、检验和使用。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 12507-90光纤光缆连接器总规范
GB 2421-89电工电子产品基本环境试验规范总则
GB 2828-87逐批检查抽样程序及抽样表(适用于连续批的检查)
YD/T 717-94FC型单模光纤光缆活动连接器技术规范
IEC 875-1(1993)纤维光学分路器 第1部分:总规范
3定义
3.1FC-PC型单模光纤活动连接器
是按照“插头转接器(Adaptor)-插头”的结构组成的单模光纤光缆活动连接器的一个子系列。它的互连尺寸与FC型相同。它的特点是单模单芯光纤嵌插在标称值为2.5mm的高精插针(Ferrule)中,插针端由为凸球面,两插头用M8X0.75的螺丝与转接器进行螺纹连接。
3.2引线式插头
是指单模单芯光纤光缆的一端装置插头。
3.3跳接线式插头(简称跳线)
是指单模单芯光纤光缆的两端装置插头。
