YD/T 922-1997.
1范围
YD/T 922规定了在数字信道上使丹的综合复用设备进网方式、技术要求和检测方法。
2引用标准
GB 9413-88門于60~108kHz堪群电路的宽带调制解调器测试方法附录B
GB 7611-87脉冲编码调制通信系统网路数字接口参数(EQV CCITT建议(i. 703)
GB 410-83脉冲编码调制系统系列
YD/T 589-92电话网上文件传真类机承受传输损伤能力的基本要求
GB 4913-90信息技术设备(包括电气事务设备)的安个
GB 9813 -88数华微型电子计算机通用技术条件
YD/T 514-92非话用户终端设备与公用电话网接口技术要求和测试方法
YD/T 536-92脉冲编码调制通信系统网路数字接口参数测试方法
YD/T 786-95 64kbps 时分复用器(TDM)接人数字数据传输网的技术要求
YD/T 787-95 64kbps 时分复用器(TDM)检测方法
GB 11593-89公用数据网上同步工作的数据终端设备(DTE)和数据电路终端设备
GB 6107-85使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接日!
GB 9951-88数据通信34插针DTT/DCE接口连接器和插针分配
GB 9952-88数据通信15插针DTE/DCE接口连接器和插针分配
CCITT G.72132kbit/s自适应差分脉冲编码调制(ADPCM)
3缩略语
TDM:时分多路复用
STDM:统计时分多路复用
PABX:用户专用白动交换机
DTE:数据终端设备

Y0/922
：1997
练台复用设备在通信网上，特别是在数据网上广泛使用，具有极人的灵活性。为使进人我国电请网、公数据网的综合复用设备符合国家数据网技术体制，确保公用数据网的正常运行，特制定不标准本标滩山挪电部电信科学研究规划院提出并归们。本标准出邮电部数据通信技术研究所负责起草本你准婴起草人：武庆生。

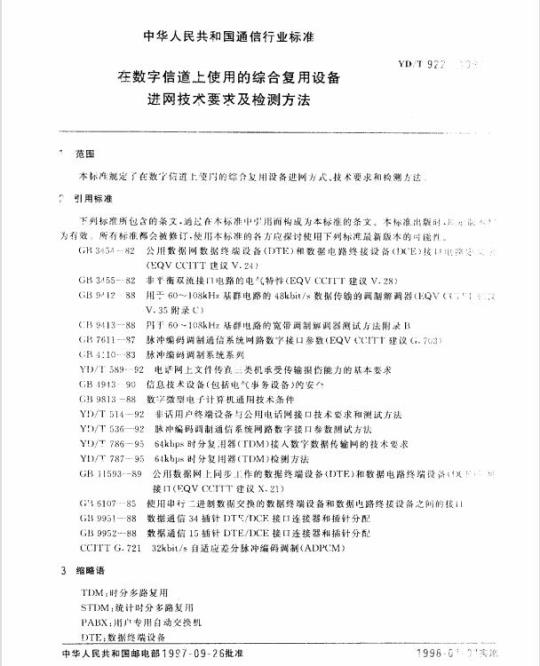

中华人民共和国通信行业标准
在数字信道上使用的综合复用设备进网技术要求及检测方法
YD/T 922
本标准规定了在数宁信道上使用的综食爱用设备逃网方式、技术要求和检测力法。？引用标准
下列标准所包含的条文，通过在本标准中用而构成为本标准的条文。本标准出版时，房小：版代！为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版术的叫能性。GB 3454 - 82
公用数据网数据终端设备（DTE)和数据电路终接设备（DCE)按I！电路定(EQVCCITT建议V.24)
GB3455--82非平衡双流接11电路的电气特性（EQVCCITT建议V.28）GB941288用工60～108kHz基群电路的48kbi1/s数据传输的调制解调器（EQV（：送V.35附录C）
于60~108kHz基群电路的宽带调制解调器测试方法附录BCB 9413--88
脉冲编码调制通信系统网路数字接口参数（EQV（CCITT建议（.703）GB 7611---
(B 4:10---83
脉冲编码调制系统系列
YD/T 589...92
电话网上文件传真类机承受传输损伤能力的基本要求CB 4913-90
信惠技术设备（包括电气事务设备）的安G3 9813---88
数字微型电子计算机通用技术条件YD/T 514---92
YD/T 536---92
YD/T 786---95
非话用户终端设备与公用电话网接口技术要求和测试方法脉冲编码调制通信系统网路数字接口参数测试方法64kbps时分复，用器（TDM)接入数数据传输网的技术要求YI/T787--.95
564kbps时分复用器（TDM)检测方法GB 11593--89
公用数据网上同步1.作的数据终端设备（DTE）和数据电路终端设备（O：接门(EQV CCITT 建议X.21)
使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接！！G3 6107.--- 85
GB 9951--88
数据通信34插针IDTE/DCE接口连接器和插针分配GB 9952 ---88
数据通信15插针DTE/DCE接口连接器和插针分配CCITT G. 721
、32kbi/s自适差分脉冲编码调制（ADPCM）3缩略语
TIM:时分多路复用
STDM：统计时分多路复用
PABX：用专用自动交换机
DTE：数据终端设备
中华人民共和国邮电部1997-09-26批准TiKAoNiKAca
1998-0.91买路
DSU：数据业务单元
PCM:脉冲编码调制
ADPCM：自适应差分脉冲编码调制LAN：局域网
MUX:复用器
DDN：数字数据网
YD/T 922-
CEIP(code-excited linearprediction）CODE线性预测激励编码LDCELP(lowdelay-code-excitedlinearprediction)CODE低延时线性预测激励编码MP-MLQ(Multipulse-MaximumLikelihoodQuantization)CODE多脉冲最大似然量化编码4综合复用设备接入数据网方式
4.1业务特征
数据、语音、传真综合复用设备采用多路复用技术，将数据、语音、传真等信号进行综合处理，复用条高速（64~~2048kbit/s）数据专线上进行传输。也可以使用DDN网或顺中继网。通过该种复用方式达到充分利用线路资源的目的。
4.2复用方式
综合复用设备有如下可选择应用的复用方式。4.2.1时分多路复用（TDM）
4.2.2统计时分多路复用（STDM)4.2.3快速分组交换
4.3通信单元接人方式和业务范围综合复用设备利用数字数据网和数字专线进行多种业务远程通信，通信接人方式如图1：其业务范围包括以下儿方面，
4.3.1通过程控交换机、数字专线实现多点间语音通信业务4.3.2通过程控交换机、数字专线实现一点对多点传真业务4.3.3通过复用设备、数字专线实现数据终端间远程数据传输4.3.4通过复用设备、数字专线实现局域网间信息传输368
YD/T 922---1997
网Y:'NVT
器由：xnW
：ISOH
TT KAoNi KAca
5综含复用设备接入信道的技术要求5.1语音接人方式
YD/T 922-- 1997
综合复用设备的语帝接，接受模拟语音信号并通过语音压缩编码转换为数字信号，复用器对语育号带宽压缩后与数据实现复用。5.1.1复用设备提供下述语音接口a）话机通过PABX接至复用器语音接门F&M型接L
该接用于和PABX1的转接线连接或中继线连接，根据PABX转接线类型（2线或4线）在复用器：应能使用软件或硬件完成相应的设置并支持RS-464信令2）FX型接门
该接I1用于和PABX分机线路连接，2线方式，支持RS-464信令。b）FXS型接门
话机直接接人复用器语音接口，该接口用于与标准电话机相连接（热线力式）.复用器对该！提供话机电流馈电和振铃功能。
5.1.2语音压缩编码
综合复用设备提供符合下述编码压缩标准的语音信道接口。a) PCM 64kbit/s A律编码(G.711)。b）ADPCM32kbit/s、24kbit/s、16kbit/s压缩编码(G.721)）。）使用其他压缩编码
CE1.P16kbit/s或8kbit/s压缩编码1D)-CFLp16kbit/s 压缩编码(G.728)MP-M1Q9.6kbi1/s、8kbit/s、6.4kbit/s、1.8kbit/s压缩编码(G.723)5.13综金复用设备传真信道接门提供传真机接人的信道接门应是具有传真信号识别和数字转换功能的专用语音信道口，该口应能自动识别外部呼训类型。对于语音呼叫，接口应完成对模拟信号的数字化压缩编码，对于传真呼叫，接门应能对收到的传真信号解调并重新组建数字化传真序列。各种编码方式下可接入类传真机的速率分配如下：a）64kbit/αPCM传真语音接口及32kbit/sADPCM语音接口可接入小于等于14.4khit/s速率的类传真机。
b）24kbit/sADPCM传真语音接口可接人不大十4.8kbit/s速率的三类传真机c）16kbi1/s以下传真语音压缩编码接口可接人不大于2.4kbit/s速率的三类传真机。5.1.4语音接口机械特性
a）E&.M2/4线接口符合RJ-45（8针）连接器。b）FXS、FXO二线接口符合RJ-11(6针）连接器。5.1.5语育、传真接口技术参数
语育、传真接几技术参数依照YD/T514。a）挂机状态下直流电阻
A、13端子间直流电阻及A、B端子对地直流电阻应大于2MQh）摘机状态下直流电阻
在30-50mA馈电流下，A、B3端子间直流电阻不超过3002）摘机交流阻抗
d）反射衰耗
YD/T 922---1997
在300～3400Hz频率范围内，对于6002负载电阻的反射衰耗应大于9dB：e）挂机交流阻抗
语音接口A，B端子间在振信号（25Hz）下测量交流阻抗应大于3k。f）语音接口挂机噪南
语音接！！A、B端测量的噪声功率电平不大于一55dBm。g）两复用器语音端口（背对背）间处理时间不大于150ms。5.2数据终端接人复用器
5.2.1复用器的数据接口在300bit/s-~19.2kbit/s速率范围，设置为异步工作方式，也订设置为尚出工作方式。
连接方式：
a）交叉连接方式：
b）非交义连接方式，
对于不只备交换功能和交叉连接能力的复用设备，数据传输提供固定式点对点服务，近端和远端的复用门速率及工作方式的设置应当致。5.2.2物理接门状态
复用器数据接口可以是IDCE方式，可向DTE提供发定时和收定时114、115。数据接口也可以是DTE方式，可向ICE提供发送定时113.接受DCE提供的定时114、115。以上方式复用器应能通过软（硬）件对每一数据接口独立进行设置。5.2.3数据接口形式
5.2.3.1工作速率在300bit/s-~19.2kbit/s，同步，异步T作方式。采用GB6107规定的25芯接i1连接器对外连接。
电气性能符合GB3454规定，接口电路设置符合GB3455。a）接口电路做发生器对地输出开路电压「V.1不应大于25V，当电路与地之间接入负载电阻.3k0）和7k2时，1V1不应小于5V，不大于15V。b）发生器最大负载电流不大于10mA。c）接口电路做接收器时，负载侧总直流电阻Rl应在3kQ～7k2范围内。d）开路负载电压|E.1不应超过2V，负载侧输入电流不应大于10mA，e）发收定时电路113、114、115频率偏差与标准频率之比不大于1×104。5.2.3.2工作速率
9.6kbit/s64kbit/s，同步方式采用GB9951规定的34芯连接器，接电气特性符合CCITTV.35附录1规定。
a）接口电路控制电路技术指标同5.2.3.1a)、b）、c）、d)。b）接口电路信号电路技术指标。1）输出阻抗
发生器短路端子（A、B)和电路102间电阻值为150Q士20%。2）输出电压
发生器短路端子（A、B)间双向输出电压/VAB|在端子间跨接100Q电阻时为0.55V土20%。3）直流偏移电压
短路端子（A、B)间终接1000，端子A对信号地，端子B对信号地电压的算术平均值不大于0.6V4）发收定时电路113、114、115频率偏差与标准频率之比不大于1×10-4，c）工作速率32kbit/s、48kbit/s、64kbit/s、128kbit/s、192kbit/s同步方式，使用（B11593以上三种数据接口的机械结构和电路定义见附录A。371
TiKAoNiKAca
5.3联网数据接口
YD/T 922
用以联接局域网。当复用设备中设置联网数据模块时，该模块支持（S1七层协议中物理层、链路层.也支持TCP/IP协议，模块起到路出器或网桥作用。5.3.1联接以太网
当复用设备中联网模块配置成以太网方式时，可将连接有·定数量1作站的以太网通过复用器的局域网连接接口接人。
a）以太网接人规范标准应符合ISO8802.3。b）模块数据缓冲器容量不小于256kB。5.3.2连接令牌环
尚复用设备联网模块配置成令牌环网桥方式时，可将连接一定数量工作站的令牌坏联网接人相应联网1。令牌环网接人规程标准符合ISO8802.5。5.3.3周域网连接接口
应至少符合下述规范之一
AUI15芯D型接口（10Base5)规范；BNC细缆接口（10Base2）规范；UTP RJ45 接口(10Base T)规范。5.3.4局域网通过网桥/路由器接人复用设备方式当复用设备不具备网桥模块时，局域网通过网桥/路由器接入复用设备的低速（V.24/V.28）或高速（V.35/X.21）数据接口，由复用器进行透明数据传输。见图2。1作站
网桥/路由器
网桥/路由器
61 kbit/s --- 2 Mbit/s
图2局域网通过网桥/路由器连接复用器5.4综合复用设备主线路接口要求T.作站
复用设备远程通信通过一次群脉冲编码调制设备（PCM）的64kbit/s数据口或2Mbit/s接门接人数据网或固定专线数字电路。
数字传输速率为：64kbit/s～2Mbit/s。上线路通信接口可以是以下标准接口：a）V.35接口，可通过DSU或64kbit/s以上基带调制解调器接人专用数字线路。b）GB7611(G.703)的64kbit/s同向接口或2.048Mbit/s接口接入PCM。1）64kbit/s同向接口输出脉冲波形参数技术指标按附录B3规定；2）2048kbit/s输出口脉冲波形参数技术指标按附录B4规定。5.5复用设备同步方式
综合复用设备在与PCM设备连接中，其同步方式可以为主控和受控传输方式。5.5.1主控方式
复用设备的发送定时信号来自复用设备本身时钟源。5.5.2受控方式
复用器从外部时钟源提取发送定时。372
YD/T 922 --1997
a）从PCM制设备或数字网提取定时信号。b）由同步设备提供定时
5.6复用器传输技术要求
5.6.1主线路为GB7611（G.703），线路接收信号电不低下-3d3m、复用器正常接收5.6.2复用器具有自环测试能力，接于复用器数据接口的两数据终端.通9.6kbit/s、6itkbi1/：速率数据、测试误码率不人于105
5.6.3复用器进行单台终端自环测试滑码间隔在9.6kbit/s速率下不大」7h，5.6.4在复用器背对背连接下，（通过GB7611冏向64kbit/s接或V.35接门）分别接在两台复用器上的数据终端互通9.6~64kbit/s速率数据，传输误码率不大于105.6.5在5.6.4连接下，数据终端异步方式工作、接在接收·方复用器数据上的终端输出码元非等时畸变不人于4%
5.7作环境
其工作温度环境应满足“数字微型电子计算机通用技术条件”4.8所规定的“级要求5.8设备电气安全
应符合（GB4943~90中2.2绝缘及5.3抗电强度有关规定5.9电磁兼容性
符合GB6833.2，6833.6规定的实验要求。5.10设备电源适应能力
对交流供电式复用器应能在187V～242V范围内正常.作。6综合复用设备检测方法
6.1测试温度条件
测试在常温环境下进行，环境温度：15（～30（，趣度20%～80%。6.2测试仪表
物理接口测试仪，数字电压表、数字电流表、数字欧姆表、数据规程分析仪，数据传输误码测试仪，局域网络测试仪，100MHz示波器，数据信号畸变测试仪，数字信号电平表，1200衡衰耗器，752平衡衰耗器，高频计数器，数字绝缘测试仪，耐压测试仪。6.3设备物理接口测试
6.3.1低速数据GB3455接口测试
6.3.1.1接门机械特性
符合GB6107规定，见附录A。
6.3.1.2接口电路设置
应符合GB3455的有关规定要求。6.3.1.3接11电气特性测试（设备物理状态为DCE）按GB3455规定做如下各项测试，a）负载端总直流电阻（R.)测试被测接口电路：103，105，108。测量原理图如图3所示。103
负载端总直流电阻（R)的测量
TiKAoNiKAca
测量方法如\下所述：
YD/T922—1997
开关K接至被测的接口电路上，用电压表和电流表分别测量电压E、和电流【，R.
当为如下情况时：
1）外加电压（E，）为3～5V。
2）负载端开路电压（E.)不人丁2VE
所测得的接门电路负载侧的总直流电阻（R）在37k2范围内。设备物理状态为DTE时，该项测试被测接口电路：104，106，107，109，b）负载端开路电压（E.)的测量被测接！！：103.105，108。测量原理图4所示。Ko
图4负载端开路电压（Et.)的测量测量方法如下所述：
接口电路处于加电状态，被测电路负载侧开路，用电压表测量该电路的E电压作.，应不人f2V
设备物理状态为DTE时，被测电路为：104，106，107，109。c）发生器开路电压（V。)和负载能力的测量：被测接口电路106，107，109，104。测量原理图如图5所示。K
图5发生器开路电压（V,)和负载能力的测量测量方法如下所述：
操作开关K2，使被测电路开路，在电路105\通”（或“断\)状态时，用电压表测量出被测电路和102之间的电压（+V。或-V，），所測IV。I值不应大于25V。再次操作开关K2，使被测电路输出端电路102之间接入负载电阻R（分别为3kQ，7k0），在105为\通”（或“断”）状态时，电压表测出R.所测得的[Vil值不应小于5V，也不应大于15V。转换K，测量各接口电路。
设备物理状态为DTE时，被测电路为103，105，108。d）发、收定时时钟准确度测量
被测电路114，115，（设备物理状态为D1E时测量发定时113）。测量原理图如图6所小374
频率计数器
时钟偏差应满足：
YD/ 922-- 1997
图6发收定时时钟准确度测量
Af/f,≤1X 104
其中：实测时钟频率与标称频率了，之差；-标称时钟频率。
6.3.2V.35接门测试
E.3.2.1接1机械特性
符合GB995-88规定，见附录A。
6.3.2.2接电路设备
符合附录A表A2的规定。
53.2.3接门电气特性测量
接电路控制电路105，106，107，108，109电气特性符含B33455测试方法，接6.3.1.3进行：接电路信号电路测试方法如下（设备物理状态为ICE)：a）发生器短路端子（A、B)和电路102之间的电限的测量被测电路：104，114，115测量原理图如图7所示。.
W=3000
图7接口信号电路电气性能测量
测载方法按下列步骤进行：
将电路105置\通”状态，操作开关K，，K，当电路104Φ知路端子A（或B)与电路102之间开路附由电压表测量出开路电压Vo^（或Vo），再次操作开关KK，使端子A（或B）与电路102之间接入电位器W，调节电位器W直到电压表指示数为开路电压Vo（或V)值的必，此时电位器W阻俏即为所溉电路104Φ短路端子A（或B)和电路102间之电阻值应为（150士30)2相周方法可以对114Φ，115Φ进行测量，如设备物理状态为DTE，被测电路为103.113。b）发牛器输出端终接Ri.一1002负载电阻时的直流偏移电压和输出电压测量被测接11电路104o,114d,1150。
测量电路如图8所示。测量方法如下：375
TT KAoNi KAca
1）直流偏移电压测量
YD/T922-1997
图8发件器直流偏移电压和输出电压测量将电路105置于“通\状态，在电路104Φ的两个短路端子（A、B)之间终接电阻1000，用电压表量出端子A及端子B和电路102之间的电压的算术平均值应不大」（0.6+0.1)V。如果设备物理状态为DTE，被测电路为103.1132）输出电压测量
按1)同样的方法由电压表测量出104为“1”状态或“0\状态下，104ΦA和ΦB端了之间的输出电压Va，[VA3/值应为(0.55★0.11)V。按向样方法测量时钟电路114Φ，115Φ，用示波器测量114Φ（或115Φ）A和B端子间输出电压幅度应为(1.1+0.22)V。
果设备物理状态为DTE，被测电路为103，1133）码元定时周期测量
被测接1-1电路：111Φ，115@（设备物理状态为CE）。测量原理图如图9所示。H4A
频率计数器
测量方法按以下步骤进行：
图9码元定时周期测量
将电路105置通”状态，由频率计数器测量出电路111Φ、115Φ的发送定时周期，发送码元定时准确度偏差应满足：
Af/f.31x10~-
武中：公…实测时钟频率与标称频率。的绝对偏差f
标称时钟频率
当设备物理状态为DE时，被测接门电路1136.4语音、传真接门电气性能测试综合复用设备语音，传真接门测试以下参数；376
YD/T 922-1997
挂机状态直流电阻；摘机状态直流电阻；摘机交流阻抗；反射损耗；挂机交流阻抗：挂机噪声测试方法按YD/T514-92中5.1、5.2进行，6.5主信道线路接口测试方法
6.5.1V.35接口检测方法按6.3.2步骤进行6.5.2GB7611(G.703)64kbit/s同向输出接口特性测试a）GB7611接口各标称频率的测试1）取出复用器内定时接口单元
2）用频率计测量接门单元的各标称频率256kHz、64kHz.8kHz。
允许最大偏差值为：
256kHz ±25.6Hz
b）接口接收电平测试
1）按图10连接电路进行测试Www.bzxZ.net
主线路GB7611
输出口
复用器
数据口N
误码测试仪，
(120Q)
衰耗器
电平表
图10GB7611接收电平测试
电平表在3、4测量电平为一3dBm。GB7611
主线路输人口
复用器
数据N
误码测试仪。
2）复用器1的误码测试仪1通过第N数据口发2047伪随机码数据，从接在复用器I的第N数据口的误码测试仪2接收数据，测试按G.821有关规定进行，接收数据应正常。c）GB7611的64kbit/s同向平衡输出接口输出脉冲波形测试按图11连接电路。
主线路GB7611
(G.703)输出口
图11GB7611同向平衡输出接凹输出脉冲波形测试测试步骤：
1）在高频双踪数字示波器两通道输出端跨接两个1200电阻如图11所示。2）示波器跨接复用器GB7611输出接几，并使用两个通道相加方式，CH2使用反相方式3）使复用器发送规则码。
4）示波器稳定地捕捉-个单脉冲或双脉冲，展宽观察，与GB7611-87模框图（图12）比较，波形377
