YD/T 851-1996.
1概述
YD/T 851规定了网关间可视图文国际交互工作应使用的网关特性。
YD/T 851也是为便于国内可视图文业务的互连而制定的-套标准中的一部分。这套标准是在开放系统互连的基本参考模型(CCITTX.200)相关的基础上制定的。本文件位于OSI应用层的应用层领域。在应用层里,本文件利用DTAM(文件传送、接入和操纵)特定的应用服务元素(CCITT T.400)。
2范围与应用领域
本标准应用于本章规定的网关间的国际可视图文互通。
2.1国内可视图文业务
决定国内可视图文业务的配置是主管部门的责任。
2.2 可视图文互通的定义
可视图文互通允许从属于给定国家的给定的可视图文业务的可视图文终端与位于另一个国家的可视图文主机进行实时交互操作。这个可视图文主机可能是可视图文中心或外部计算机。
2.3 与其他建议的关系
可视图文互通的网关特性是以CCITTT.400系列建议中定义的DTAM的概念为基础的。
可视图文互通是与CCITT F.300中定义的可视图文服务相一致的,并且由以下轮廓定义:
——CCITT T.504定义的文件应用轮廓;
——CCITT T.523定义的通信应用轮廓;
——CCITT T.541定义的操作应用轮廓;
国际可视图文互通的一般概念以及与可视图文互通相关的数据句法在CCITT T.101中定义。
3引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
1概述
YD/T 851规定了网关间可视图文国际交互工作应使用的网关特性。
YD/T 851也是为便于国内可视图文业务的互连而制定的-套标准中的一部分。这套标准是在开放系统互连的基本参考模型(CCITTX.200)相关的基础上制定的。本文件位于OSI应用层的应用层领域。在应用层里,本文件利用DTAM(文件传送、接入和操纵)特定的应用服务元素(CCITT T.400)。
2范围与应用领域
本标准应用于本章规定的网关间的国际可视图文互通。
2.1国内可视图文业务
决定国内可视图文业务的配置是主管部门的责任。
2.2 可视图文互通的定义
可视图文互通允许从属于给定国家的给定的可视图文业务的可视图文终端与位于另一个国家的可视图文主机进行实时交互操作。这个可视图文主机可能是可视图文中心或外部计算机。
2.3 与其他建议的关系
可视图文互通的网关特性是以CCITTT.400系列建议中定义的DTAM的概念为基础的。
可视图文互通是与CCITT F.300中定义的可视图文服务相一致的,并且由以下轮廓定义:
——CCITT T.504定义的文件应用轮廓;
——CCITT T.523定义的通信应用轮廓;
——CCITT T.541定义的操作应用轮廓;
国际可视图文互通的一般概念以及与可视图文互通相关的数据句法在CCITT T.101中定义。
3引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

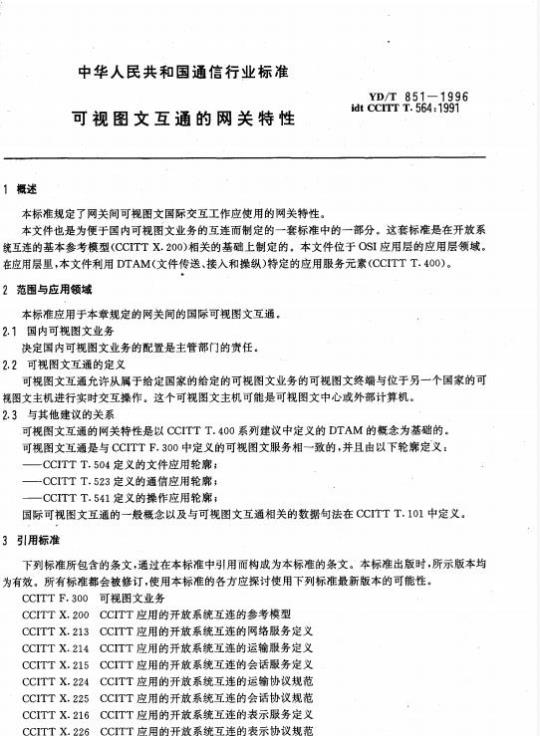

标准图片预览
标准内容
YD/T-851—1996
本标准是依据CCITTT.564建议而编制的，并等同于该国际标准，它规定了可视图文国际互通所使用的网关特性。
本标准的附录均为标准的附录。本标准由邮电部电信科学研究规划院提出归口。本标准由邮电部数据通信技术研究所负责起草。本标准主要起草人：蒋林涛。
1概述
中华人民共和国通信行业标准
可视图文互通的网关特性
本标准规定了网关间可视图文国际交互工作应使用的网关特性，YD/T851-1996
idt CCITT T.564:1991
本文件也是为便于国内可视图文业务的互连而制定的一套标准中的一部分。这套标准是在开放系统互连的基本参考模型（CCITTX.200)相关的基础上制定的。本文件位于OSI应用层的应用层领域。在应用层里，本文件利用DTAM(文件传送、接入和操纵）特定的应用服务元素（CCITTT.400）。2范围与应用领域
本标准应用于本章规定的网关间的国际可视图文互通。2.1国内可视图文业务
决定国内可视图文业务的配置是主管部门的责任。2.2可视图文互通的定义
可视图文互通允许从属于给定国家的给定的可视图文业务的可视图文终端与位于另一个国家的可视图文主机进行实时交互操作。这个可视图文主机可能是可视图文中心或外部计算机。2.3与其他建议的关系
可视图文互通的网关特性是以CCITTT.400系列建议中定义的DTAM的概念为基础的。可视图文互通是与CCITTF.300中定义的可视图文服务相一致的，并且由以下轮廊定义：CCITTT.504定义的文件应用轮廊；CCITTT.523定义的通信应用轮廓；CCITTT.541定义的操作应用轮廓；国际可视图文互通的一般概念以及与可视图文互通相关的数据句法在CCITTT.101中定义。3引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CCITTF.300可视图文业务
CCITTX.200CCITT应用的开放系统互连的参考模型CCITTX.213CCITT应用的开放系统互连的网络服务定义CCITTX.214CCITT应用的开放系统互连的运输服务定义CCITTX.215CCITT应用的开放系统互连的会话服务定义CCITTX.224CCITT应用的开放系统互连的运输协议规范CCITTX.225CCITT应用的开放系统互连的会话协议规范CCITTX.216CCITT应用的开放系统互连的表示服务定义CCITT应用的开放系统互连的表示协议规范CCITTX.226
CCITT X.217
CCITT应用的开放系统互连的联系控制服务定义中华人民共和国邮电部1996-05-22批准TYKAONLKAca
1996-11-01实施
CCITT X.227
CCITT T.101
CCITT T. 400:
CCITT T. 411:
CCITT T.412:免费标准下载网bzxz
CCITT T.414:
CCITT T. 415:
CCITT T.431:
CCITT T. 432:
CCITT T.433:
CCITT T. 441:
CCITT T.504
CCITT T.523
CCITTT.541
4定义
YD/T851—-1996
CCITT应用的开放系统互连的联系控制协议规范可视图文业务的国际互通
1988文件结构、传送和操作的概述1988
开放文件结构（ODA)和交换格式一1988
开放文件结构(ODA)和交换格式
1988开放文件结构（ODA)和交换格式1988
开放文件结构(ODA)和交换格式
文件传送接入和操纵（DTAM)
文件传送接入和操纵（DTAM)
文件传送接入和操纵（DTAM）
文件传送接入和操纵（DTAM)
可视图文互通的文件应用轮廊
可视图文互通的通信应用轮廊DM-1可视图文互通的操作应用轮廊
下述定义适用于本标准的所有部分。本标准依照CCITTF.300的定义使用以下术语：可视图文接入点；
可视图文顿；
可视图文网关；
可视图文主机；
可视图文业务；
可视图文服务中心；
可视图文终端；
可视图文用户。
本标准依照CCITTT.400的定义使用以下术语：属性；
内容部分；
特定布局结构；
下属。
5缩略语
ACSE耳
联系控制服务元素
CASE公共应用服务元素
DDA已定义显示区域
DTAM·文件传送、接入和操纵
OSI开放系统互连
SASE特定应用服务元素
SE结构元素
VIA可视图文互通体系结构
一概述及一般原则
文件结构
文件轮廓
开放文件交换格式（ODIF）
服务和协议
概述及一般原则
服务和协议—服务定义
服务和协议——
-协议规范
操作结构
6本地主机与外部主机间的通信模型6.1网关间国际可视图文互通
YD/T851-1996
可视图文互通可能发生在不同国家的可视图文业务之间，与现用的国内配置无关。CCITTF.300中已经建立了一种抽象的配置模型，以表示利用网关的国际可视图文互通配置。在这种抽象的模型中，每个参与国以一个可视图文网关表示。DTAM协议打算在两个网关间使用。于是，可以用图1来描述典型的通信。
准备决定如何实现网关是主管部门的责任。在本标准整个篇幅中，就个指定的终端与可视图文主机通信而言，通过其国内可视图文业务来支持可视图文终端的网关称为本地主机。另一方面，通过其国内的可视图文业务来支持可视图文主机的网关称为外部主机。
6.2可视图文互通在OSI中的位置为可视图文互通制定的一套建议的位置处于OSI参数模型(CCITTX.200)应用层中的一部分，可视图文网关间互通处理的一种特定的结构称为可视图文互通体系结构（VIA）。它与DTAM文件结构（CCITTT.410系列建议）和DTAM操作结构（CCITTT.440系列建议）相一致，并利用DTAM提供的服务和协议（CCITTT.430系列建议）。可视图文互通网关特性规定处理VIA的一般概念。应用轮廊规定了DTAM文件结构的使用，DTAM操作结构的使用，DTAM业务和协议的使用。图2描写了这种情况。
国家A
国内可视图文业务
本地主机
DTAM协议
国家B
可视图文主机
国内可视图文业务
外部主机
TLKAONLKAca
文件应用轮廊
DTAM服务
表示层服务
6.3可视图文互通的组织
YD/T851-1996
可视图文交互工作
操作应用轮廊
应用层
表示层
可视图文互通应用进程由分别负责以下两点的两部分组成：管理与对等实体的通信；
支持本地应用进程。
通信应用轮廊
表示层协议
可视图文互通结构（VIA）、DTAM业务和DTAM协议对应于应用进程的通信部分，表示了与OSI有关的应用进程的相应部分。
VIA是一种具有一套能在其上执行的可能动作的虚拟数据结构。这种结构用来表示在两个应用进程之间的通信的目前状态。
任何VIA上的操作必须向对等实体和可视图文业务用户报告。这些操作用DTAM协议提供的DTAM业务来向对等实体报告。
所以，VIA的任一动作都意味着：本地VIA的更新；
DTAM协议元素的交换以便相应地更新对等VIA。本地应用进程可能以在国内基础上提供给用户（人）的可视图文的形式来表示。这种本地应用进程负责可视图文业务与DTAM业务之间的映射。注：图3仅供在组织可视图文互息时参考。可视图文业务1
本地应用进程
DTAM协议
7可视图文业务与DTAM业务的关系（见图4）本章不是本标准的整体部分。
可视图文业务2
本地应用进程
YD/T 851--1996
本地应用进程负责指定主管部门定义的通信OSI环境和可视图文业务之间的本地映射。在本地主机一侧，本地应用进程负责将本地主机到外部主机的对话转变成可视图文用户对话。在外部主机一侧，本地应用进程负责将外部主机到本地主机的对话转变成国内可视图文主机接入对话。这两种本地应用进程均能够在国际基础上，通过更新它们自身的和对等的VIA实体进行通信，这种更新正像双方所看到的一样表示了通信的共同观点。为了说明VIA更新是必须的，本地过程可以通过DTAM业务接口，以DTAM业务元素来表达所有的VIA修改。任何修改VIA都必须向本地和远端的用户报告。
当接收到一个DTAM服务原语时，VIA就被更新，同时接收方的本地应用进程将考虑更新。可视图文业务
地应用进程
DTAM服务
就一个给定的可视图文业务的定义而言，几个本地应用进程可能以不同的复杂等级存在。举例而言，一个给定的本地应用进程可不考虑现存的VIA，或者不对每一个新的都显示，不删除现有的VIA并产生一个新的VIA。而另一个更聪明的本地应用进程则可能，关注着前一个VIA并通过DTAM业务接口来表达VIA.的全部修改。
由主管部门来定义有关本地应用进程到DTAM业务的通信的所有细节，以支持本地应用进程。8较低层服务的使用
使用较低层服务的方法在CCITTT.101中规定。9VIA的一般结构
9.1一般数据结构
下面列出的是关于可视图文互通中网关处理的一般数据结构的特性的一套基本要求。可视图文互通是位于DTAM项部的一个应用轮廊，而可视图文互通结构与CCITTT.400定义的一般结构原则一致。
VIA包括一个文件轮廓、一个操作轮廓和五种数据结构。这五种数据结构是：种特定的布局结构：显示结构；四种用于运载的操作结构：
1）数据输入结构；
2）应用控制存储结构；
3）行政管理结构；
4）特殊终端设施结构。
注：只有一种操作轮廊用于这四种有关的操作结构。数据结构由结构元素（SE)组成，这些结构元素在协议及相关规则被遵守的期间均能被独立操纵。VIA的状态由组成VIA的所有元素的状态及它们之间的相互关系决定。VIA的陈述表达了通信双方之间的目前状态。VIA的结构元素的操纵被定义为VIA操作，并被映射到DTAM服务元素。185
HYYKAONIKAca
9.2属性
SE属性的分类如下：
YD/T 851-1996
a）规定SE类型并标识不同SE个体的标识属性；b）只对可视图文互通结构有意义的应用定义属性；c）依赖于SE类型的特殊属性；
d）规定相同的SE类型在低层等级上使用值的缺省值属性；e）规定SE之间关系的参考属性。9.2.1标识属性
标识属性是CCITTT.412和CCITTT.441（另见：CCITTT.541的附录A)中定义的客体标识符和客体类型。
9.2.2应用定义属性
应用定义属性是本标准中为VIA结构元素定义的属性，在CCITTT.400系列建议中有不相同的属性。它们或者被映射到CCITTT.412中定义的属性“应用注释”（用于显示结构的属性）上，或者被映射到CCITT.T.441（用于四种其他的VIA数据结构之一的属性）中定义的“应用定义属性表”。映射分别在CCITTT.541和CCITTT.504中定义。9.2.3特殊属性
这些属性是依赖于SE类型的。特殊属性的例子是规定文本的位置或尺寸的属性。这些属性在CCITTT.412中定义。
9.2.4默认值属性
由于没有任何一般结构，VIA没有用客体分类规范或风格，所以可默认的属性值只可能从为VIA规定的标准的默认值（在另一相关的CCITT建议中定义）中导出，或从一张缺省值表中获得。缺省值表只能在给定数据结构中的分层结构的最高层上使用。所以，为了给被分类为可默认的属性赋值，优先级顺序为：1）在SE本身的属性表中显式地规定了的属性值；2）在被考虑的数据结构中位于分层结构的最高层的SE的在“默认值表”属性中规定的属性值；3）从文件轮廊（见CCITTT.504)或操作应用轮廓（见CCITTT.541)中导出的默认值；4）在CCITTT.412或CCITTT.441（另见，CCITTT.541的附录A)中定义的默认值。9.2.5参考属性
参考属性规定除树结构以外的SE之间的关系。参考属性在CCITTT.412、CCITTT.441（另见CCITTT.541的附录A)中规定。本标准规定参考属性的用法。9.3一般VIA操作
VIA数据结构在连接建立时部分地被初始化。一些SE被隐含地产生（见附录A）。然后，创建VIA并被一系列SE上的一般VIA操作修改。所有这些VIA操作引起：本地VIA的修改；
一DTAM原语的交换规定了在远端VIA上哪些VIA操作将被执行。CCITTT.523规定了一般VIA操作到相关的DTAM操作的映射，和使用这些DTAM服务的规则。在从DTAM服务接收到一个指示原语后，VIA被更新，VIA操作被指示给本地可视图文业务用户
在SE上执行的一般VIA操作是：
a）CREATE：建立一个SE；
b）DELETE：删除一个SE及其所有的下级SE；c）MODIFY：修改一个SE的属性；注：使用MODIFY操作将文本加到文本单元的内容信息属性和操作元素内容属性，这有待进一步研究。186
YD/T851-—1996
d)REBUILD：删除一个SE及其下属，随后创建一个新的SE来取代先前被删除的SE。这有待进一步研究
e)CALLMEMORY：调用预先定义的或存储的VIA操作序列。为特定SE寻址的DTAM服务原语，对那个SE（CREATE，DELETE)的存在或对该SE的属性(MODIFY）会产生影响。
10可视图文结构
可视图文结构由文件轮廓、操作轮廓及下列结构组成：一显示结构（布局结构）
它包括有关布局的信息和要显示的信息。在VIA中，显示结构用DOCUMENT-SE及其下属.SE来表示。
一四种操作结构
1）数据输入结构：它向用户提供输入数据的灵活方法。它包含用于描述域的布局的元素，用于存储数据的元素及用于描述各种用户输入反应的元素。在VIA中，它用DATA-ENTRY-SE及其下级SE来表示。
2）应用控制存储结构：它用于存储能重复调用的VIA操作。在VIA中，它用APPLICATIONCONTROL-MEMORY-SE及其下属SE来表示。3）行政管理结构：它应付诸如计费和标识的信息，且在VIA中，用ADMINISTRATIVEINFORMA-TION-SE及其下级SE来表示。4)特殊终端设施结构：它用于处理特殊情况下设置终端所需的数据。该数据在发送实际的“显示数据”之前发送到终端（例如：动态再定义字符集的字符）。在VIA中，它用SPECIALTERMINAL-FA-CILITIES-SE及其下属SE来表示。10.1显示结构
10.1.1显示结构概述
显示结构与要显示在可视图文终端上的数据有关。下面各段只描述对显示结构的特定的元素。可将在屏幕上要显示的文件的文本分成不同的部分，以便：在表示单元（如屏幕上的显示区)或逻辑单元与屏幕的其余部分之间加以区分；使用不同的编码类型；
一允许显示屏的某些部分加以保护或滚动；一允许显示屏的某些部分与显示屏其余部分分开独立地进行更新，而且要比其他部分显示时间较长或较短。
这样的区分就引入了一个子图像的概念，它允许不同的逻辑和独立区在显示屏内被认可。这些子图像可以：
独立地更新：
——独立地编码；
为了解决应用需求而进行组织。该子图像概念也允许：
一清楚地区分数据输入和显示区：一经过子图像库组成一屏幕；
一独立地存储在屏幕上最终位置的子图像。显示结构由以下组成：
个DOCUMENT-SE
个PAGE-SE，它描述用于显示可视图文顿的页结构；YKAoNKAca
YD/T 851-1996
下属于该页一个或多个BLOCK-SE；至多一个内容组成部分下属于各块。图5描述了显示结构元素的等级。在可视图文网关间互通的意义上，页是一个矩形区，它对应于定义的互换显示区(DDA)，通常是一个复合客体。
块直接下属于页。块是一个矩形区。限定块的大小要等于页。对块的大小不等于页的使用有待进一步研究。
按照CCITTT.400系列建议的规定，所有显示结构的构成体符合文件结构的定义。CCITTT.504中定义的文件应用轮廊规定了有关文件轮廓和可视图文网关间互通的显示结构的细目。
10.1.2应用定义属性
本条标识了由可视图文互通网关使用的特殊属性，它不影响按照CCITTT.400系列建议所定义的布局处理过程。这些属性在CCITTT.412中没有直接等效部分因而被映射到属性“应用注释”。文件布局根
内容组成部分
10.1.2.1写入属性
该属性与每个SE相联系。该属性的规范对所有VIA结构都是有效的。有任何时刻其值通过两个通信主机（本地的和外部的）之一用于控制SE的独立操作，规定哪个主机可以一修改SE的属性；
删除或建立下属SE。
该属性也规定写入在两个主机间如何被传送的方法。为进一步构成和控制对话引入了该属性。这有待于进一步研究。10.1.2.2显示指示
该属性标识是否要显示块。它可以取“必备”值或“任选”值。若选择“必备的”值，则即使用户类型在前，也要显示该块。若选择“住选的”值，则当用户类型在前时，本地主机可以决定不显示该块。页中所有“必备的”块必须予以显示。10.2数据输入结构
10.2.1数据输入结构概述
数据输入结构用来表示数据输入功能。该功能有时也被称为数据采集功能。它考虑到在真实的分188
YD/T851-1996
标准下，在本地主机与外部主机之间控制用户提供信息的受控录入。为了防止用户的每个基本动作通过网络进行数据交换，在本地主机和外部主机之间必须考虑几个对话步骤：a）在对话的第一步，外部主机定义了一个数据输入程序，该程序描述了用户输入数据时，本地主机必须紧随着的所有动作。这个数据输入程序包括征询单的描述，即在要完成输入的屏幕上的不同区域的苗述。它也包括本地主机必须紧随着的用户输入的反应。这些反应（称为规则)包括所允许的字符列表、要执行回显的类型、可能的命令列表等等。此外，指导信息（称为提示）可与每个字段相关联。为了给出用户有关填写征询单的某些信息，每次光标到达或离开相应的字段时显示这些消息，b）此后当本地主机接收运行（在双工方式的情况下）时，本地主机立即将它发回外部主机。在遇到引起终止输入的事件之前一直执行已定义好的数据输入程序。这些事件必须是由外部主机定义的终止理由之一，而且这些事件或者相应于一一个有效的用户命令或者相应于运行超时或者相应于完全填充一个字段。作为对话的第二步，返过来向外部主机报告终止理由。根据可视图文业务在本地主机侧的规则，这个报告可以包括也可以不包括可视图文用户输入的数据。10.2.2数据输入结构描述（见图6）数据输入
数据输入程序
数据输人子程序
数据输入结构由以下组成：
a）一个DATA-ENTRY-SE;
b）下属于DATA-ENTRY-SE；
零个，一个或多个FIELD-SE；
个DATA-ENTRY-PROGRAM-SE；
一个或多个RULES-SE：
零个，一个或多个PROMPT-SE；
个RESULT-SE；
c）下属于FIELD-SE的单一内容部分；d）下属于RESULT-SE的单一内容部分；规则
e）下属于DATA-ENTRY-PROGRAM-SE的一个或多个DATA-ENTRY-SUBPROGRAM-SE下级，
f）下属于PROMPT-SE的单一内容部分。10.2.3通信方式
在本地主机和外部主机之间定义了二种通信方式：交替式；
双工式。
YKAONLKAca
YD/T851—1996
本地主机和外部主机之间的通信可基于交替式或双工式或两种方式。如果通信基于交替式，则本地主机应支持数据输入类型1，类型2和类型3。如果通信基于双工式，则本地主机应支持数据输入类型4。如果通信基于两种方式，则本地主机应支持数据输入的所有类型。通信方式在DTAM连续初始化阶段协商。CCITTT.523中规定了各细节。10.2.4数据输入类型
已被确认的数据输入程序的四种不同类型与不同的应用类型和不同的字段特性相对应：a）类型1——信息检索
此类型使用单一隐式信息检索域，当选择数据输入类型1时，此域总是出现。此域的位置和尺寸是由本地主机确定的，通常与位于屏幕下部区域相对应。因此，必须使用非特定的FIELD-SE，并且可参考将DATA-ENTRY-SUBPROGRAM-SE的FIELD-SE属性可设置为未定义或不考虑是否定义。当用户终止数据输入时返回到外部主机的信息由RESULT-SE组成，该信息描述停止输入时遇到的所有条件（终止理由）。与终止理由有关的文本（若有的话)借助于与RESULT-SE有关的那部分内容发送到外部主机。
b）类型2——数据采集
此类型通常与输入的征询单类型相对应，并使用由外部主机全部定义的一个或多个域。而且，在某些可视图文业务中，为输入一个可视图文命令，一单个的隐式信息检索域也可以与这种输入类型有关（见10.2.12.8.1）。当用户终止数据输入时，返回外部主机的信息是与各域和RESULT-SE有关的部分内容。与终止理由有关的文本（若有的话）借助于与RESULT-SE有关的那部分内容发送到外部主机。c）类型3——“运行中”的数据输入此类型使用单一隐式域，当选择数据输入类型3时，此域总是出现。该隐式域的位置和尺寸是在显示外部主机发送的信息之后由光标位置来确定的。因此，不使用特定的FIELD-SE，并参考将DATAENTRY-SUBPROGRAM-SE的FIELD-SE属性可设置为未定义，且不应考虑何时定义。域的长度固定为128字节。当用户终止数据输入时，返回外部主机的信息由RESULT-SE组成。与终止理由有关的文本（若有的话）借助于与RESULT-SE有关的那部分内容发送到外部主机。d）类型4——双工数据输入
此类型使用单一隐式域，当选择数据输入类型4时，此域总是出现。该隐式域的位置和尺寸是由当前光标位置确定的。因此，不使用特定的FIELD-SE，并参考将DATA-ENTRY-SUBPROGRAM-SE的FIELD-SE属性可设置为未定义，且不应考虑何时定义。域的长度固定为128字节。当用户终止数据输入时，返回外部主机的信息由RESULT-SE组成。与终止理由有关的文本（若有的话）借助于与RESULT-SE有关的那部分内容发送到外部主机。10.2.5DATA-ENTRY-SE
这是数据输入结构的最高等级的SE。在给定的时间只可以定义一个DATA-ENTRY-SE。10.2.6DATA-ENTRY-PROGRAM-SE
这个SE是DATA-ENTRY-SE的下级。在给定的时间一个且只有一个DATA-ENTRYPROGRAM-SE可为DATA-ENTRY-SE的下级。数据输入程序执行在征询单上的数据采集功能。一个征询单对应一个显示屏，在该显示屏上构成用户可以输入数据的一个或多个域，或一个域都没有。将下列属性映射到CCITTT.441定义的参考属性（参见CCITTT.541的附件A）。10.2.6.1首子程序
该属性由外部主机来设置，以向本地主机指出参考要执行的第一个数据输入子程序。然而，如果本地主机不能以指出的第一个子程序开始，则本地主机可在SE标识符的本来顺序中返回来处理这些子程序。
DATA-ENTRY-PROGRAM-SE的应用定义的属性如下：190
10.2.6.2数据输人类型
YD/T851-1996
该属性由外部主机来确定，以指出为能支持该输入，本地主机必须要执行哪一个解释。该属性可以取类型值1，2，3或4。该值指出必须要执行哪一种数据输入类型。有关用户输入控制的备注：
在国际可视图文互通的一般情况下，允许本地主机控制用户输入而规定的下列属性可不由某些本地主机来支持。在这些情况下，本地主机不执行相关属性的检验。10.2.6.3关键字访问命令的充许字符由外部主机设置的这个属性表示字符列表是否代表允许的或禁用的字符。可能的值：是：指在列表中允许的字符；否：指在列表中禁用的字符。
如果Dld命令没有被准许，该属性就不加考虑。10.2.6.4关键字访问的字符列表由外部主机设置的这个属性包括用于关键字访问允许的或禁用的字符列表。该列表根据T.51加“空格”来编码。
如果Dld命令没有被准许，该属性就不加考虑。10.2.6.5最长关键字访问
由外部主机设置的这个属性规定了用于关键字访问的输入字段的最大长度。10.2.6.6直接访问命令的允许字符该属性指出是否在直接访间命令中可以使用字母字符a，b.z)。该属性由外部主机定义，但不考虑是否禁止DIb命令。
可能的值：是：指允许字母字符；否：指不允许字母字符；
10.2.6.7最长直接接入
由外部主机设置的这个属性规定了直接输人的最大长度。10.2.7RESULT-SE
RESULT-SE是DATA-ENTRY-SE的下级。在给定时间，只有一个RESULT-SE可以是DATAENTRY-SE的下级。
下列属性映射到CCITTT.441定义的参考属性（参见CCITTT.541的附件A）。10.2.7.1未子程序
这个属性由本地主机设置，当已检测到终止理由时该属性反映了当前一直在运行的数据输入子程序。当用户中止填写征询单时，某些本地主机不能更新这个属性。因此，在终止理由为D17时，该属性可能留着不作定义。
应用定义的RESULT-SE的属性如下：10.2.7.2终止理由
由本地主机设置的这个属性指出引起数据输入终止的理由。这个理由可以是一个有效的命令，填充整个字段，或是超时期满。
10.2.8结果内容部分
若RESULT-SE的终止理由属性对应～个带参数D1的命令，则该内容部分由本主机设置并在某些情况下向外部主机报告，
该结果内容部分使用属性操作元素内容类型（见CCITTT.441，参见CCITTT.541的附件A）如下
10.2.8.1编码类型
该属性由本地主机设置并且规定了用于表示该内容的编码，该属性可取下列值之一191
HYYKAONiKAca
