GA/T 63-93 警
基本信息
标准号： GA/T 63-93 警
中文名称：摄像机与镜头D型连接螺纹
标准类别：公共安全行业标准(GA)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：465152
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GA/T 63-93.
1主题内容与适用范围
GA/T 63规定了警用电视摄像机与镜头D型连接螺纹的基本牙型、基本尺寸极限尺寸和标记方法，以及螺纹量规的型式,尺寸和公差。
GA/T 63适用于警用电视摄像机与镜头D型连接。
GA/T 63也适用于警用电影摄影机和微型照像机与镜头D型连接。
2引用标准
GA/T 46-93 警用摄像机与镜头C,CS型连接螺纹
3螺纹基本牙型
螺纹基本牙型按GA/T 46- -93中第2章的规定。
4螺纹基本尺寸
螺纹基本尺寸按GA/T 46- -93 中图1和本标准表1规定。
5螺纹极限尺寸
5.1 螺纹公差带分布按GA/T 46- -93中图2规定。
5.2螺纹极限尺寸见表 2.
7螺纹量规
7.1 量规型式
7.1.1 用于外螺纹的量规型式:
a.通端螺纹环规;
b.校通一 通螺纹塞规;
c. 校通一止螺纹塞规;
d. 校通-损螺纹塞规;
e.' 止端螺纹环规;
f. 校止一通螺纹塞规;
g. 校止一止螺纹塞规;
h. 校止一损螺纹塞规;
i.大径通端光滑环规;
j.大径止端光滑 环规。
7.1.2用于内螺纹的量规型式:
a.通端螺纹塞规;
b.止端螺纹塞规;
c.小径通 端光滑塞规;
d.小径止端光滑塞规。
7.2螺纹 量规的尺寸和公差
7.2.1 螺纹量规的大径、中径、小径尺寸和公差见表3。
7.2-2螺纹光滑极限量规的尺寸和公差见表4。
7.3螺纹量规半 角公差和螺距公差
7.3.1 螺纹量规半角公差为±15'。
7.3.2 螺距公差为0.007 6 mm(0.000 3 in)。
表3螺纹量规的大径、 中径及小径尺寸和偏差
1主题内容与适用范围
GA/T 63规定了警用电视摄像机与镜头D型连接螺纹的基本牙型、基本尺寸极限尺寸和标记方法，以及螺纹量规的型式,尺寸和公差。
GA/T 63适用于警用电视摄像机与镜头D型连接。
GA/T 63也适用于警用电影摄影机和微型照像机与镜头D型连接。
2引用标准
GA/T 46-93 警用摄像机与镜头C,CS型连接螺纹
3螺纹基本牙型
螺纹基本牙型按GA/T 46- -93中第2章的规定。
4螺纹基本尺寸
螺纹基本尺寸按GA/T 46- -93 中图1和本标准表1规定。
5螺纹极限尺寸
5.1 螺纹公差带分布按GA/T 46- -93中图2规定。
5.2螺纹极限尺寸见表 2.
7螺纹量规
7.1 量规型式
7.1.1 用于外螺纹的量规型式:
a.通端螺纹环规;
b.校通一 通螺纹塞规;
c. 校通一止螺纹塞规;
d. 校通-损螺纹塞规;
e.' 止端螺纹环规;
f. 校止一通螺纹塞规;
g. 校止一止螺纹塞规;
h. 校止一损螺纹塞规;
i.大径通端光滑环规;
j.大径止端光滑 环规。
7.1.2用于内螺纹的量规型式:
a.通端螺纹塞规;
b.止端螺纹塞规;
c.小径通 端光滑塞规;
d.小径止端光滑塞规。
7.2螺纹 量规的尺寸和公差
7.2.1 螺纹量规的大径、中径、小径尺寸和公差见表3。
7.2-2螺纹光滑极限量规的尺寸和公差见表4。
7.3螺纹量规半 角公差和螺距公差
7.3.1 螺纹量规半角公差为±15'。
7.3.2 螺距公差为0.007 6 mm(0.000 3 in)。
表3螺纹量规的大径、 中径及小径尺寸和偏差
标准图片预览
标准内容

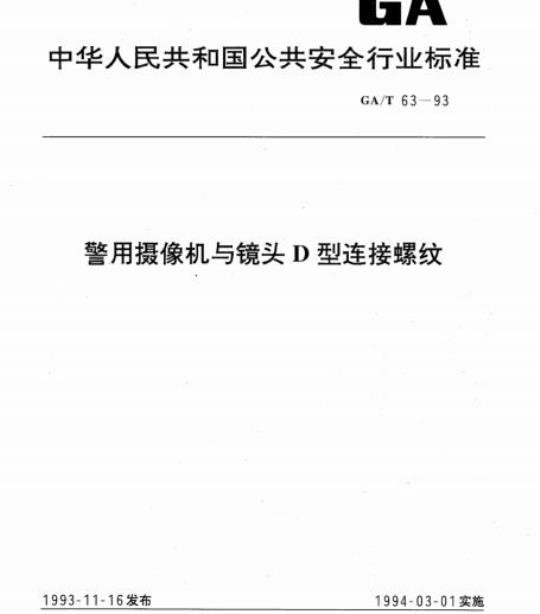

中华人民共和国公共安全行业标准GA/T63-93
警用摄像机与镜头D型连接螺纹
1993-11-16发布
中华人民共和国公安部
1994-03-01实施
中华人民共和国公共安全行业标准警用摄像机与镜头D型连接螺纹
主题内容与适用范围
GA/T63-—93
本标准规定了警用电视摄像机与镜头D型连接螺纹的基本牙型、基本尺寸、极限尺寸和标记方法，以及螺纹量规的型式、尺寸和公差。本标准适用于警用电视摄像机与镜头D型连接。本标准也适用于警用电影摄影机和微型照像机与镜头D型连接。引用标准
警用摄像机与镜头C、CS型连接螺纹GA/T46—93
螺纹基本牙型
螺纹基本牙型按GA/T46一93中第2章的规定。螺纹基本尺寸
螺纹基本尺寸按GA/T46—93中图1和本标准表1规定。表1
螺纹基本尺寸
螺纹极限尺寸
螺纹公差带分布按GA/T46--93中图2规定。螺纹极限尺寸见表2。
表2螺纹极限尺寸
螺纹直径
外螺纹极限尺寸
15-695
不规定
mm(in)
mm(in)
内螺纹极限尺寸
不规定
（0.6047)
注：表中数值（螺纹级别）相当于ISO5864—1978《ISO英寸制螺纹--允差和公差》中的外螺纹2A级和内螺纹2B级。
中华人民共和国公安部1993-11-16批准1994-03-01实施

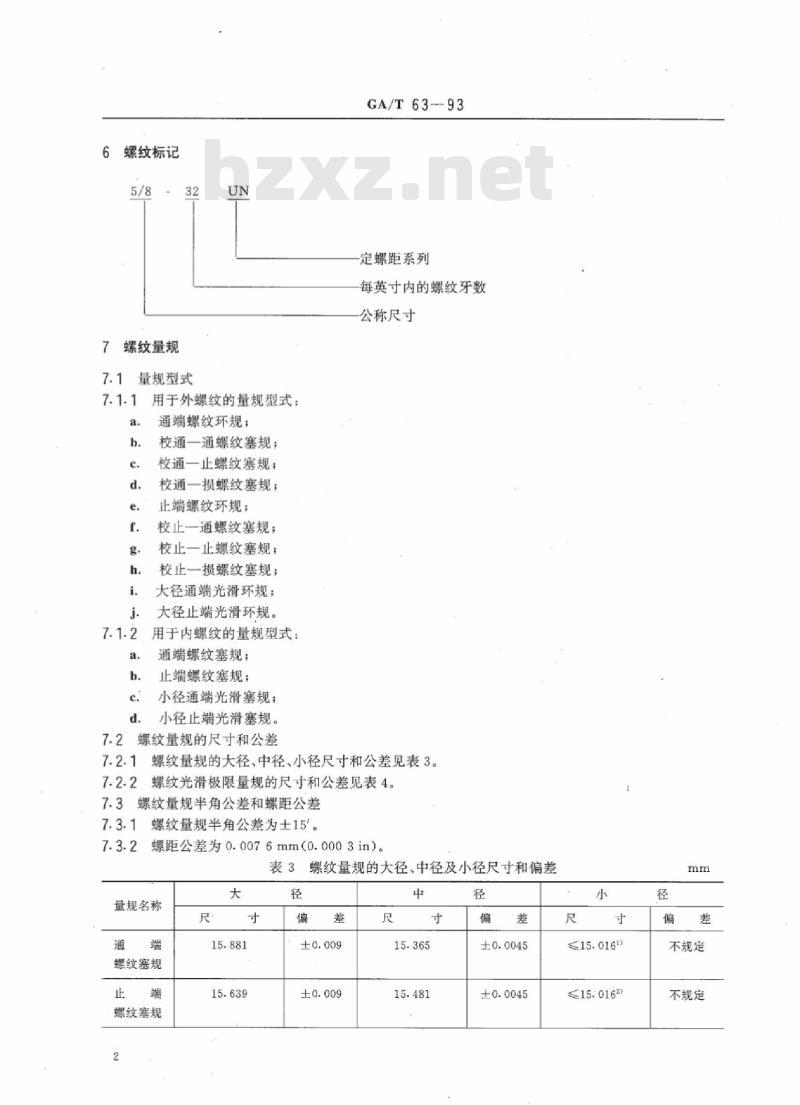

螺纹标记
螺纹量规
量规型式
用于外螺纹的量规型式：
通端螺纹环规；
校通一通螺纹塞规；
校通一止螺纹塞规；
校通一损螺纹塞规；
止端螺纹环规：
校止通螺纹塞规；
校止一止螺纹塞规；
校止一损螺纹塞规；
大径通端光滑环规；
大径止端光滑环规。
用于内螺纹的量规型式：
通端螺纹塞规；
止端螺纹塞规；
小径通端光滑塞规；
小径止端光滑塞规。
螺纹量规的尺寸和公差
GA/T63-93
定螺距系列
每英寸内的螺纹牙数
公称尺寸
螺纹量规的大径、中径、小径尺寸和公差见表3。7-2.1
7.2.2螺纹光滑极限量规的尺寸和公差见表4。7.3螺纹量规半角公差和螺距公差7.3.1
螺纹量规半角公差为士15'。
螺距公差为0.0076mm（0.0003in）。7.3.2
表3螺纹量规的大径，中径及小径尺寸和偏差量规名称
螺纹塞规
螺纹塞规
≤15.016
≤15:0162)
不规定
不规定
量规名称
螺纹环规
校通一通
螺纹塞规
校通一止
螺纹塞规
校通一损
螺纹塞规
螺纹环规
校止一通
螺纹塞规
校止一止
螺纹塞规
校止一损
螺纹塞规
≥15.8563
≥15.8562
不规定
不规定
GA/T63—93

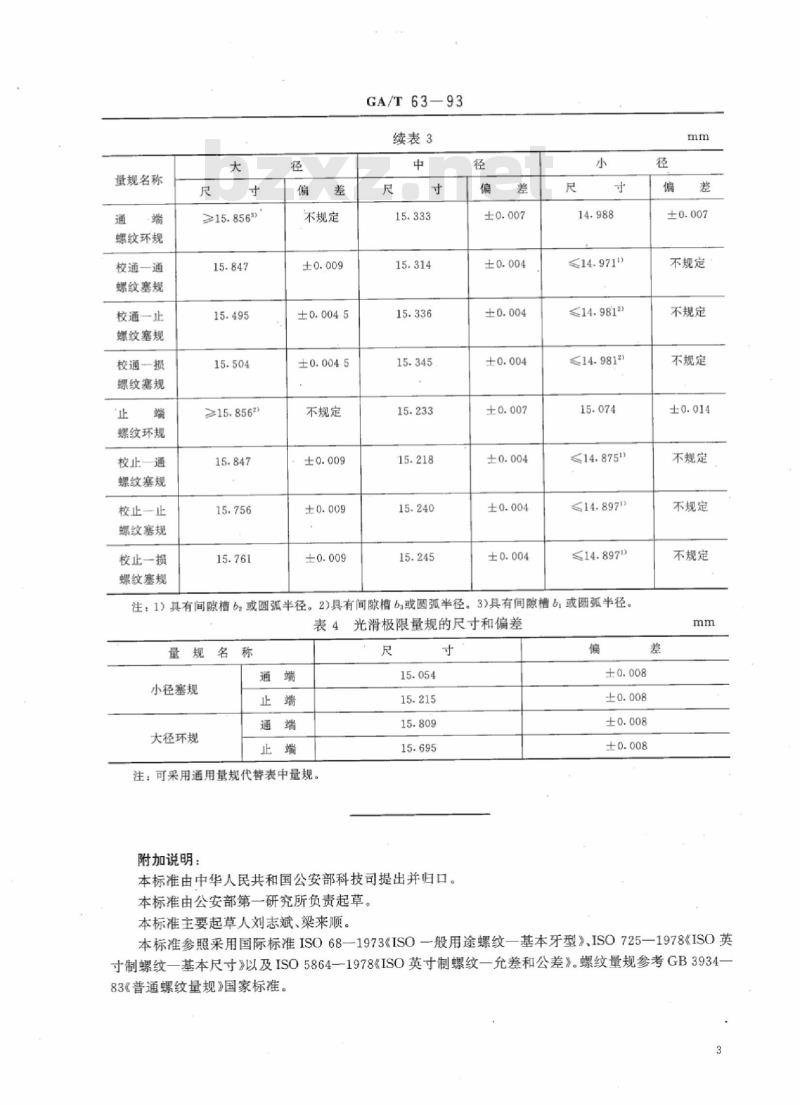

续表3
≤14.9812)
≤14.87512
≤14.8971wwW.bzxz.Net
≤14.8971
注：1）具有间隙槽bz或圆弧半径。2)具有间隙槽b或圆弧半径。3)具有间隙槽b1或圆弧半径。表4光滑极限量规的尺寸和偏差
量规名称
小径塞规
大径环规
注：可采用通用量规代替表中量规。尺
附加说明：
本标准由中华人民共和国公安部科技司提出并归口。本标准由公安部第一研究所负责起草。偏
不规定
不规定
不规定
不规定
不规定
不规定
本标准主要起草人刘志斌、梁来顺。本标准参照采用国际标准ISO68—1973《ISO—般用途螺纹—基本牙型》、ISO725—1978《ISO英寸制螺纹一基本尺寸》以及ISO5864—1978《ISO英寸制螺纹一允差和公差》。螺纹量规参考GB3934-83《普通螺纹量规》国家标准。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
