GA/T 508-2014.Countdown display unit for traffic lights.
1范围
GA/T 508规定了道路交通信号倒计时显示器的要求、试验方法、设置要求、检验规则、标志包装、运输和贮存及标准实施的过渡期要求。
GA/T 508适用于道路交通信号倒计时显示器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.1电工电子产 品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423.2电工电子产 品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产 品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423.10电工电子产 品环境试验第2 部分:试验方法试验 Fe:振动(正弦)
GB/T 2423.17电工电子产 品环境试验第2 部分:试验方法试验 Ka:盐雾
GB 4208外壳防护等级(IP代码)
GB/T 8417灯光信号颜色
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5电磁兼容试验 和测量技术浪 涌(冲击)抗扰度试验
3 术语和定义
下列术语和定义适用于本文件。
3.1道路交通信号倒计时显示器countdown display unit for traffic light
独立于道路交通信号灯,同步显示交通信号灯色剩余时间的装置。
3.2全程显示whole process display
交通信号灯绿灯或红灯启亮时即开始显示剩余时间的显示方式。
1范围
GA/T 508规定了道路交通信号倒计时显示器的要求、试验方法、设置要求、检验规则、标志包装、运输和贮存及标准实施的过渡期要求。
GA/T 508适用于道路交通信号倒计时显示器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2423.1电工电子产 品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423.2电工电子产 品环境试验第2 部分:试验方法试验 B:高温
GB/T 2423.3电工电子产 品环境试验第2 部分:试验方法试验 Cab:恒定湿热试验
GB/T 2423.10电工电子产 品环境试验第2 部分:试验方法试验 Fe:振动(正弦)
GB/T 2423.17电工电子产 品环境试验第2 部分:试验方法试验 Ka:盐雾
GB 4208外壳防护等级(IP代码)
GB/T 8417灯光信号颜色
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5电磁兼容试验 和测量技术浪 涌(冲击)抗扰度试验
3 术语和定义
下列术语和定义适用于本文件。
3.1道路交通信号倒计时显示器countdown display unit for traffic light
独立于道路交通信号灯,同步显示交通信号灯色剩余时间的装置。
3.2全程显示whole process display
交通信号灯绿灯或红灯启亮时即开始显示剩余时间的显示方式。
标准图片预览
标准内容
ICS93.080.30
中华人民共和国公共安全行业标准GA/T508—2014
代替GA/T508—2004
道路交通信号倒计时显示器
Countdowndisplayunitfortraffic lights2014-12-11发布
刮涂属查真伪
中华人民共和国公安部
2015-01-01实施

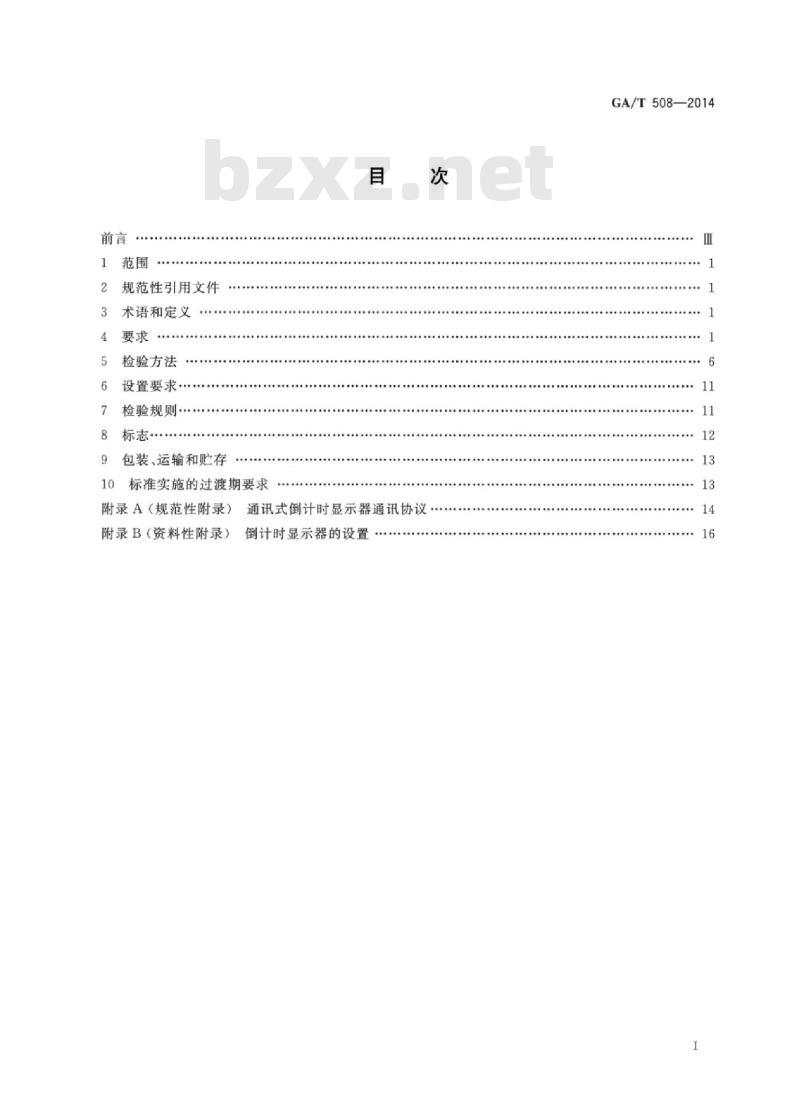

规范性引用文件
术语和定义
检验方法
设置要求·
检验规则
标志·
包装、运输和贮存
10标准实施的过渡期要求
附录A（规范性附录）
通讯式倒计时显示器通讯协议
附录B（资料性附录）
倒计时显示器的设置
GA/T508—2014
本标准按照GB/T1.1一2009给出的规则起草。GA/T508—2014
本标准代替GA/T508—2004《道路交通信号倒计时显示器》。与GA/T508—2004相比，除编辑性修改外主要技术变化如下：
修改了倒计时显示器定义（见3.1，2004年版的3.1）；删除了数码显示倒计时器、模拟显示倒计时器、通讯式倒计时器、学习式倒计时器、学习状态、黄闪控制、信号相位的定义（见2004年版的3.2、3.3、3.4、3.5、3.6、3.7、3.8）；增加了全程显示及定程显示的定义（见3.2、3.3）；删除了分类与命名（见2004年版的4）；增加了一般要求，其中包括了型号、外观、标识、尺寸的要求（见4.1，2004年版的5.1.1、5.2、5.1.4);
删除了模拟显示倒计时显示器（见2004年版的5.1.2.2）；删除了材料（见2004版的5.1.3）；修改了电气部件（见4.2，2004版的5.3)；修改了显示要求（见4.3，2004版的5.4.1）；增加了控制要求，其中修改了通讯方式倒计时显示器、跟随方式倒计时显示器，增加了触发方式倒计时显示器（见4.4，4.4.1、4.4.2、4.4.3，2004年版的5.4.2、5.4.3）；删除了发光强度性能（见2004年版的5.5.1）；修改了亮度性能（见4.5，2004年版的5.5.2）；增加了关断电压（见4.7.5）；
修改了外观、结构和标识检查，尺寸检查（见5.1，2004年版的6.1）；删除了文字、图形和标志检验（见2004年版的6.2）；修改了显示要求测试（见5.3，2004年版的6.4.1）；增加了控制要求测试，其中修改了通讯式倒计时显示器测试、跟随方式倒计时显示器测试，增加了触发式倒计时显示器测试（见5.4，5.4.1、5.4.2、5.4.3，2004年版的6.4.2、6.4.3）；修改了光学性能测试（见5.5，2004年版的6.5）；修改了色度性能测试（见5.6，2004年版的6.6）；增加了关断电压测试（见5.7.5）；修改了外壳防护等级测试（见5.9，2004年版的6.7.5）；修改了高温试验、低温试验、恒温恒湿试验、盐雾试验、振动试验、连续工作稳定性试验（见5.10、5.11、5.12、5.13、5.14、5.15,2004年版的6.9.1、6.9.2、6.9.3、6.9.4、6.10.6.11)；删除了基本安装要求（见2004年版的第8章）；增加了设置要求（见第6章）；
修改了检验规则（见第7章，2004年版的第7章）；增加了标准实施的过渡期要求（见第10章）；修改了附录A“通讯式倒计时显示器通讯协议”（见附录A，2004年版的附录A)；增加了附录B“倒计时显示器的设置”（见附录B）。本标准由公安部道路交通管理标准化技术委员会归口。本标准负责起草单位：公安部交通管理科学研究所。GA/T508—2014
本标准参加起草单位：浙江富阳市新源交通电子有限公司、南京市公安局交通管理局、南京多伦科技有限公司。
本标准主要起草人：陆海峰、潘汉中、王军华、陈冰、张军、胡立平、张益然、方学新、郭凯、陈益博。本标准所代替标准的历次版本发布情况为：-GA/T508—2004。
1范围
道路交通信号倒计时显示器
GA/T508—2014
本标准规定了道路交通信号倒计时显示器的要求、试验方法，设置要求、检验规则、标志、包装、运输和贮存及标准实施的过渡期要求，本标准适用于道路交通信号倒计时显示器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.3电工电子产品环境试验GB/T2423.10
GB/T2423.17
电工电子产品环境试验
电工电子产品环境试验
GB4208外壳防护等级（IP代码）GB/T8417
灯光信号颜色
第2部分：试验方法
试验Fc：振动（正弦）
第2部分：试验方法
试验Ka：盐雾
GB/T17626.4电磁兼容
电快速瞬变脉冲群抗扰度试验
试验和测量技术
GB/T17626.5
3术语和定义
电磁兼容
试验和测量技术
下列术语和定义适用于本文件。3.1
浪涌（冲击）抗扰度试验
道路交通信号倒计时显示器
countdown displayunitfortraffic light独立于道路交通信号灯，同步显示交通信号灯色剩余时间的装置3.2
wholeprocess display
全程显示
交通信号灯绿灯或红灯启亮时即开始显示剩余时间的显示方式。3.3
part process display
定程显示
交通信号灯绿灯或红灯结束前特定时间开始显示剩余时间的显示方式。4要求
4.1一般要求
4.1.1型号
道路交通信号倒计时显示器（以下简称倒计时显示器）的型号由倒计时显示器简称、显示位数、倒计1
GA/T508—2014
时显示器启亮时间的控制方式、供电方式、企业自定义代码组成。DX
企业自定义代码
供电方式：0为直接供电式，1为信号灯取电式倒计时显示器启亮时间的控制方式：T为通讯方式，G为跟随方式，C为触发方式显示位数：1表示1位，2表示1位半，3表示2位倒计时显示器简称“倒显”的拼音缩写4.1.2外观下载标准就来标准下载网
倒计时显示器的外观要求如下：a)
倒计时显示器壳体内、外表面应光洁、平整，不应有凹痕、划伤、裂缝、变形和毛刺等缺陷；壳体表面应有牢固的防锈、防腐蚀镀（涂）层；b）
转动部件应活动灵活，紧固部件无松动；显示单元与倒计时显示器壳体应连接紧密，无松动。显示单元应密封，密封表面应平整；d)
倒计时显示器机箱门应开启方便，开启角度应大于80°4.1.3标识
倒计时显示器的标识要求如下：所有标志、文字、图形和符号应清晰、醒目；a
接线端子组上的每个端子均应依据信号类别进行标识，标识的详细含义应在用户手册中说明。b
交流电源线、接地线均应用规范的符号或文字标出；对于超过安全特低电压（交流峰值不超过42.4V、直流电压不超过60V）的带电部件，在其显c）
著位置应设置醒目的警告标志。4.1.4尺寸
倒计时显示器的字体尺寸应符合表1的要求。表1
倒计时显示器的字体尺寸要求
安装方式
悬臂式
适用的信号
灯面罩尺寸
数字间距
≥150
≥>15
250~300
400~450
120~155
90~120
170240
130~170
字体尺寸
450~550
750850
240~280
200240
310-360
260~340
单位为毫米
笔画宽度
50～100
4.2电气部件
4.2.1电源及避雷装置
GA/T508—2014
倒计时显示器主电源额定电压：交流220V士22V，50Hz士2Hz。电源部分应设有避雷装置和电源滤波器。倒计时显示器启亮时间控制采用通讯方式的，还应在通讯接口处设置避雷装置。4.2.2接线端子及导线
接线端子应安装牢固、连接可靠，在不借助工具的情况下应不能将导线松开。内部导线应有导线管等保护措施，线束应编扎有序。4.2.3接地部件
倒计时显示器内应设置专门的接地端子，机箱内易触及的金属部件均应有效接地。保护接地线应使用专用绿/黄双色导线。
4.3显示要求
倒计时显示器的显示要求如下：倒计时显示器应显示阿拉伯数字0～9，以1s为单位递减，显示结束时数字为1；a
交通信号灯绿灯时显示数字为绿色，红灯时显示数字为红色：同步误差不得超过0.3s：
显示过程应无乱码，丢码
倒计时显示器显示有效数字应右对齐：e
当道路交通信号控制机启动或倒计时显示器无法确认显示数值时，应显示黑屏。十位数字为“0\时，十位应显示黑屏；
倒计时显示器可以设定全程显示，定程显示，定程显示方式在非显示阶段应为黑屏状态4.4控制要求
4.4.1采用通讯方式控制的倒计时显示器，启亮时间要求如下：应根据道路交通信号控制机的指令显示；a）
b）与道路交通信号控制机之间的通讯每秒至少进行1次，通讯协议见附录A：当通讯中断时，或者道路交通信号控制机由自动控制转人手动控制时，倒计时显示器应能在c
2s内显示黑屏。
4.4.2采用跟随方式控制的倒计时显示器，启亮时间要求如下：a）当道路交通信号控制机开机、信号周期发生改变或者道路交通信号控制机由自动控制转人手动控制时，跟随方式倒计时显示器应进人跟随状态，跟随时间应不超过2个信号周期；跟随期间倒计时显示器应显示黑屏；b）
当道路交通信号控制机中断输出或转人黄闪控制后，倒计时显示器应能在当前相位结束前显示黑屏；
当道路交通信号机输出信号相位提前结束时，倒计时显示器应能在当前相位结束前显示黑屏：d
当道路交通信号机输出信号相位时间延长时，倒计时显示器应能逐秒递减显示1之后0.1s内e）
显示黑屏。
4.4.3采用触发方式控制的倒计时显示器，启亮时间要求如下：a）道路交通信号控制机控制信号相位的特定灯驱闪灭一次作为触发信号输出，倒计时显示器接3
GA/T508—2014
收到触发信号后即开始定程显示；b)
有效触发信号持续时间范围应为150ms300ms；定程显示时间可采用事先设置或根据触发信号跟随的方式设定：对事先设置定程显示时间的倒计时显示器，应在收到第一次有效触发信号即开始正常计时并显示；
触发式倒计时显示器定程显示的跟随时间应不超过一个信号周期，跟随期间倒计时显示器应显示黑屏状态；
当道路交通信号控制机中断输出或转入黄闪控制后，倒计时显示器应能在当前相位结束前显示黑屏；
当道路交通信号机输出触发信号后信号相位提前结束时，倒计时显示器应能在当前信号相位结束前显示黑屏；
当道路交通信号机输出触发信号后信号相位时间延长时，倒计时显示器应能逐秒递减显示1之后0.1s内显示黑屏。
亮度性能
在可观察到的倒计时显示器点亮区域内，亮度应均勾，测试该区域内的亮度时，最大值与最小值之比应小于2；倒计时显示器各方向上的亮度平均值应不低于表2的规定，且不大于15000cd/m。表2倒计时显示器的最低亮度值
垂直角度
（基准轴向下）
色度性能
水平角度
（基准轴左右）
±15°
±10°
倒计时显示器发出光色的色品坐标应在表3规定的范围内。倒计时显示器光色
倒计时显示器光色色品坐标范围光色
交叉点
色品坐标
单位为坎德拉每平方米
4.7电气安全
电源适应性
交叉点
表3（续）
色品坐标
GA/T508—2014
倒计时显示器电源额定工作电压为220V（AC），50Hz；当电源电压在220V士44V(AC)、50Hz士2Hz范围内波动时倒计时显示器应能正常工作。4.7.2绝缘电阻
倒计时显示器带电部件和箱体之间的绝缘电阻应不小于10MQ，经恒温恒湿试验后，绝缘电阻不应低于5MQ。
4.7.3介电强度
倒计时显示器应能承受50Hz、1500V（交流有效值）的试验电压1min，不应发生闪络、击穿现象，试验后倒计时显示器应无电气故障，功能应正常。4.7.4泄漏电流
电源各极与倒计时显示器壳体之间的泄漏电流不应超过1.0mA。4.7.5关断电压
当倒计时显示器输入端电压有效值不大于90V时，应停止发出可见光。4.7.6防触电保护
倒计时显示器打开壳体调换器件等时，其带电部件不应被触及。4.7.7接触电阻
倒计时显示器在接地端子或接地触点与可触及金属件之间电阻应不超过0.52。4.8电磁抗扰度性能
倒计时显示器的电快速瞬变脉冲群电磁抗扰度及浪涌电磁抗扰度测试结果应分别符合GB/T17626.4、GB/T17626.5中2级要求，即允许基本功能暂时降低或丧失，但试验结束后应能自行恢复正常，跟随方式倒计时显示器应能在2个信号周期内进人正常计时、显示状态。4.9外壳防护等级
倒计时显示器的外壳防护等级应不低于GB4208中IP53的要求。5
GA/T508—2014
4.10耐高温性能
进行高温试验，试验中及试验后，倒计时显示器均应工作正常，无电气故障，倒计时显示器使用的塑料部件不应有变形、龟裂、光泽变化等缺陷，密封处不应有爆裂现象。4.11耐低温性能
进行低温试验，试验中及试验后，倒计时显示器均应工作正常，无电气故障，倒计时显示器使用的塑料部件不应有变形、龟裂、光泽变化等缺陷，密封处不应有爆裂现象。4.12耐湿热性能
倒计时显示器进行恒温恒湿试验，试验中及试验后，倒计时显示器均应工作正常，无电气故障。试验后其绝缘电阻和介电强度应符合4.7.2和4.7.3的要求。4.13耐盐雾腐蚀性能
倒计时显示器进行48h的盐雾试验。试验后，倒计时显示器各部件应无严重锈蚀，在1000mm面积上锈点数应少于8个，且倒计时显示器应能正常工作。4.14抗振动性能
倒计时显示器进行振动试验，试验中及试验后，倒计时显示器应能正常工作；紧固部件无松动；内部结构单元无永久结构变形、机械损伤；内部线路、电路板、接插件无松动或接触不良现象。4.15连续工作稳定性
倒计时显示器连接道路交通信号控制机进人正常工作状态，连续通电工作240h，不应出现任何故障。试验中，倒计时显示器显示应无乱码、丢码；跟随方式倒计时显示器不应发生重学现象。5
检验方法
5.1一般要求检查
目视检查倒计时显示器的型号、外观、标识，使用量具测量倒计时显示器的字体尺寸。5.2电气部件检查
目视检查倒计时显示器的电源及避雷装置、接线端子、导线及接地部件等电气部件，5.3显示要求测试
按照倒计时显示器工作方式要求，将倒计时显示器与道路交通信号控制机按工作方式连接，接通电源。将道路交通信号控制机设置为定周期工作方式，检查显示状态。5.4控制要求测试
5.4.1采用通讯方式控制的倒计时显示器将倒计时显示器与安装有通讯式倒计时显示器通讯协议测试软件的PC机按工作状态连接，测试倒计时显示器与道路交通信号控制机之间的数据通讯协议。在倒计时显示器设置为通讯正常或中断情况下，检查显示状态。
5.4.2采用跟随方式控制的倒计时显示器GA/T508—2014
将倒计时显示器与道路交通信号控制机按工作状态连接，接通电源，将道路交通信号控制机设置为定周期工作方式，按以下方法进行测试：检查跟随状态下的显示状态及时间；a）
b）用时基精度不低于50ms的双通道示波器测量测试点波形和道路交通信号控制机灯色输出波形，对比两波形的时间误差；
将道路交通信号控制机由定周期工作方式分别设置为黄闪控制和关灯方式，检查当前相位结c）
束前显示状态；
提前结束道路交通信号控制机输出信号相位，检查当前相位结束前显示状态；d)
延长道路交通信号控制机输出信号相位时间，测量显示黑屏的间隔时间。e）
5.4.3采用触发方式控制的倒计时显示器将倒计时显示器与道路交通信号控制机按工作状态连接，接通电源，将道路交通信号控制机设置为变周期工作方式，按以下方法进行测试：跟随触发信号定程显示的倒计时显示器，在道路交通信号控制机开始输出触发信号后，检查跟a)
随状态下的显示状态及时间；
用时基精度不低于50ms的双通道示波器测量触发信号持续时间；b)
将道路交通信号控制机由定周期工作方式分别设置为黄闪控制和关灯方式，检查当前相位结束前显示状态：
提前结束道路交通信号控制机输出信号相位，检查当前相位结束前显示状态；d)
延长道路交通信号控制机输出信号相位时间，测量显示黑屏的间隔时间：e
对事先设定定程显示时间的触发式倒计时显示器，检查在收到第一次有效触发信号后的显示f)
状态。
5.5亮度性能测试
5.5.1试验暗室、装置及设备
进行亮度性能测试的暗室、装置及设备应符合以下要求：试验暗室应无漏光，其环境条件应不影响光束的透射性能和仪器精确度；a
配光测试应采用交流稳压电源，电气仪表准确度不低于0.2级，照度计和亮度计应为国家检定b）
规程中规定的一级照度计（其示值误差不超过士4%）和一级亮度计（其示值误差不超过±5%)；
测量仪器的受光面直径对试样的基准中心的张角介于10°～1°之间：转角装置应保证测量时的实际测量位置与规定位置的偏差不超过士15°。d)
5.5.2测试要求和方法
倒计时显示器的亮度测量应符合以下要求：a）
测量时倒计时显示器不安装遮沿；测量距离不小于4m；
测量时亮度计在倒计时显示器发光面上的取样圆形黑斑直径为20mm；c）
试样在额定电压下工作，待试样发光趋于稳定后，均勾选取4个测量点，测量表2规定的各方d)
向上的亮度。
GA/T508—2014
5.6色度性能测试
按GB/T8417规定的方法测定倒计时显示器光色的色品坐标。5.7
电气安全测试
5.7.1电源适应性测试
按表4设置电源电压、频率及工作时间，检查倒计时显示器的电源电压适应性。表4电源适应性试验
5.7.2绝缘电阻测试
供电电源
264V、48Hz
264V.52Hz
176V.48Hz
176V.52Hz
工作时间
倒计时显示器不通电处于非工作状态。在带电部件和机箱之间加载500V直流电压，稳定1min后，测量倒计时显示器的绝缘电阻。5.7.3介电强度测试
倒计时显示器不通电处于非工作状态。在带电部件和机箱之间加载1500V、50Hz试验电压，试验电压应在5s～10s中逐渐上升至规定值，在规定的电压值保持1min。5.7.4泄漏电流测量
将倒计时显示器与泄漏电流测试设备相连接，由泄漏电流测试设备向倒计时显示器供电，测量倒计时显示器的泄漏电流。
5.7.5关断电压测试
采用交流稳压电源以90V有效值为倒计时显示器供电，目测检查发光部件的显示输出。5.7.6防触电保护检查
目视检验倒计时显示器的防触电保护措施。5.7.7接触电阻测量
使用接地电阻测试仪测量接地端子或接地触点与可触及金属之间的接触电阻。5.8电磁抗扰度测试
5.8.1电快速瞬变脉冲群抗扰度测试5.8.1.1
试验装置
试验用电快速瞬变脉冲群发生器应符合GB/T17626.4的要求。8
