YD/T 1001-1999

基本信息

标准号: YD/T 1001-1999

中文名称:非零色散位移单模光纤特性

标准类别:通信行业标准(YD)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:112398

相关标签: 非零 色散 位移 单模 光纤 特性

标准分类号

关联标准

出版信息

相关单位信息

标准简介

YD/T 1001-1999.Characteristics of a non- zero dispersion shifted single-mode optical fibre.
1范围
YD/T 1001规定了非零色散位移单模光纤(简称NZDSF)的几何、光学、传输特性和机械、环境性能的要求。
YD/T 1001规定的单模光纤适用于通信网和其它通信设备,特别适用于密集波分复用(DWDM)的通信网及其它通信设备。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列最新版本的可能性。
GB/T 15972 - 1995光纤总规范
ITU-T G.650(1997)单模光纤有关参数的定义和试验方法
3术语和定义
本标准使用GB/T 15972和ITU-TG.650中有关的术语和定义。
4缩写词
本标准中使用下列缩写词:
DWDM         密集波分复用
FWM            四波混频
NZDSF         非零色散位移单模光纤
PMD            偏振模色散
RTM             基准试验方法
STM             同步转移模块
WDM           波分复用
5技术要求
5.1 尺寸参数
非零色散位移单模光纤的尺寸参数应符合表1规定。
5.2截止波长
截止波长包括3种类型:
a)光缆截止波长λcc≤1480nm;
b)光纤截止波长λc≤1470nm(对于最坏情形下的光缆长度和弯曲);
c)跳线缆截止波长λcj< 1480nm。
注:对于某些特有的海底光缆,可以要求其它的光缆截止波长值。

标准图片预览






标准内容

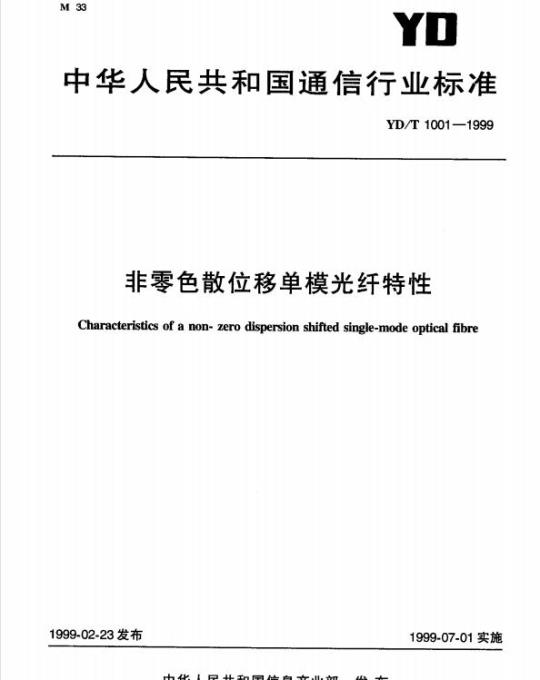

中华人民共和国通信行业标准
YD/T1001—1999
非零色散位移单模光纤特性
Characteristics of a non- zero dispersion shifted single-mode optical fibre1999-02-23发布
中华人民共和国信息产业部
1999-07-01实施bzxz.net
YD/T 1001---1999
引用标
术语和定义
缩写词
技术要求
制造长度
HYKANKAca
YD/T1001—1999
本标准是根据国际电信联盟建议ITU-TG.655(1996)(非零色散位移单模光纤光缆的特性》制定的,在主要技术内容上参照采用了该国际标谁的规定。某些特性要求也参照了国际上同类产品的先进技术指标
本标雄由邮电部电信科学研究规划院提出并归口。本标准起革单位:邮电部武汉邮电科学研究院。本标推起草人:陈永诗
1范围
中华人民共和国通信行业标准
非零色散位移单模光纤特性
Characteristics cf a non-zero dispersionshifted single-mode optical fibreYD/T 1001 - 1999
本标准规定了非零色散位移单模光纤(简称NZD)SF)的儿何、光学、传输特性和机械、环境性能的要求。本标准规定的单模光纤适用于通信网和其它通信设备,特别适用于密集波分复用(DWDM)的通信网及其它通信设备。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。在标准出版时,所示版本均为有效,所有标准都会被修订,使用本标准的各方应探讨使用下列最新版木的间能性。GB/T15972-1995光纤总规范
ITU-TG.650(1997)单模光纤有关参数的定义和试验方法3术语和定义
本标准使用GB/T15972和ITU-TG.650中有关的术语和定义。4缩写词
本标准中使用下列缔写词:
5技术要求
5.1尺寸参数
密集波分复用
四波混颊
非零色散位移单模光纤
偏振模色散
基准试验方法
同步转移模块
波分复用
非零色散位移单模光纤的尺寸参数应符合表1规定。5.2截止波长
截止波长包括3种类型:
)光缆截止波长入≤1480mm;
b)光纤截止波长a。≤1470rin(对于最坏情形下的光缆长度和弯曲):中华人民共和国信息产业部1999-02-23批准HYKANKAca
1999-07-01实施
c)跳线缆截止波长入nj≤1480mm。YD/T 1001 - 1999
注:对于某些特有的海底光缆,可以要求其它的光继截止波长值。表1NZDSF光纤的尺寸参数
1550mm模场直径:pam
包层直径,μam
模场同心度误养,um
包层不圆度,%
徐覆层直径,MD
包层/涂覆层同心度误差,
技术指标
(8.0 ~ 11.0) ± 0.5
125 ± 2
245 ± 10
注:模场同心度误差和用不是1550nmn光源(包括白光源)的传輪近场法测得的芯/也层同心度误差是等效的。一股来说,光纤芯折射率剖面中心和包层轴之问问距也能代表模场同心度误茎:如果按基准试验方法(RTM)测得的模场同心度误差与芯/包层同心度误差有征何不一致的话,应以前者结果为准。5.31550mm弯曲性能
光纤以37.5mm半径松绕100圈,布1530~1580mm范围内测得的光纤损耗增加应不超过0.2dR注
1如果由寸实际原因,选取小于100圈进行37.5mm弯曲卡径的试验,建议不得小于40圈,损耗增加按比例递减,2 如果在光纤接头处或系统别的位置使用小于 37.5mm 的弯曲平径(例如;R = 30hmn),建议间样 0.2adB 的损耗值应适川于使川这种小半轻的100圈光纤。3为了保证1550mm弯曲损耗敏感性准确度和易于测量,可t一或儿圈小半径环光纤代替100圈光纤进行试验,在此情况下,绕的阅效和最人允许的弯曲损耗,都应该选得与37.5mm半径100图试验的1.2B损耗值相适应5.4传输特性
5.4.1衰减系数和色散特性
NZUSF光纤的衰减系数和色散特性应衍合表2规定,表2NZIXSF光纤的衰减系数和色散特性项
1550rum衰减系数最人位.uB/kru非陕色散区,nm
非零色散区色散系数绝对值,ps/(rm.kmm)155lrm偏报模色散系数(PMD).px//km注
Dm不一定发生在 入, D,不一定发牛在人r2对同·搬光纤,在非零色敢区.色散系数符号不应改变,3振据系统设计和传输的类型,可能需要规定色微系数符寸,技术指标
0.20 - 0.25
1530A人以1565
0.1DmnDa6.0
4(55S中对偏报模色散系数的指标属待研究项口:0.5PS/Vkm的数值是相应下SIM—i4系统由PMD所受限的传输晚高约400krr(1dB功率代价)5.4.2减点不连续性
用0IDR对光纤从任一端进行检测时,在1550nm波长光纤连续长度上的局部衰减不应有超过0.1dB2
的不逆续点。
5.4.3色散纵问均匀性
待研究。
YD/T 1001 - 1999
注:在一特定的波长上,局部光纤段色散系数的绝对值可能偏离刘长光纤段测得的数值。如果该数值在接近WTM系统的·-个工作被长上减到很小,FWM效应能引起功率在其它波长或其它工作波长上传输。FWM功率的人小是色散绝对值、色散斜率、工作波长,光功率和FWM发生的匝离的函数5.4.4衰减波长特性
在1525~1575mm波长范用内的衰减值,相对于1550mm波长的衰减值,应不超过0.05dB/km。5.5机械性能
5.5.1筛选试验水平
涂覆光纤机械强度筛选试验分级及要求应符合表3规定,表3筛选试验分级及要求
筛选应力不于,GPa
筛选应变不小于,%
注:上述两种表示方式等效的。5.5.2光纤动态疲劳参数
光纤动态疲劳参数n应不小了20
5.5.3光纤趣曲特性参数
光纤翘曲特性参数R应天于2m
5.5.4光纤涂覆层剥离力
剥除涂疆唇所需的剥离小宜在1.3~8.9范围之内5.6 坏境性能
5.6.1衰减温度特
在-40%~+80℃范图内,在1550mm波长,涂光纤相对于20℃允许的附加衰减应不大于0.05dB/kun,
5.6.2浸水性能
光纤试样在23℃±2%℃温度下.浸泡在水中30天后,在1550mm波长允许的附加衰减应不大J005dB/kmc
5.6.3热老化性能
光纤试样在温度为80%℃±2和湿度为85%条件下,放置30天后,在1550mm波长允许的附加衰减应不人于0.05dB/km。
6制造长度
标准制造长度应为2100m的整数倍,长度偏差应在0+20m之间:如有特殊要求除外TKAONKAca
